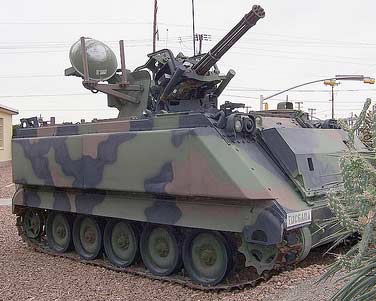

Самоходная зенитная артиллерийская установка M163 Vulcan (США)

Наряду со сложной в конструктивном отношении и обладающей высочайшей ценой производства и эксплуатации всепогодной ЗСУ M247 Sergeant York на вооружении американской армии имелась относительно обычная и доступная яснопогодная зенитная самоходная установка M163 Vulcan, которой вместе с ЗРК близкого деяния «Чапарэл» комплектовались зенитные дивизионы сухопутных войск США. ЗСУ M163 Vulcan разработана сначала 60-х годов на базе гусеничного бронетранспортера M113A1 с целью подмены устаревших 40-мм зенитных самоходных установок M42. 1-ые серийные эталоны были сделаны на заводе компании «Дженерал электрик» (сейчас «Локхид-Мартин») в 1968 году и в том же году поступили на вооружение американской армии. Всего же до окончания серийного производства была построена 671 зенитная установка M163 Vulcan.

20-мм самоходная зенитная артиллерийская установка M163 Vulcan создана для обеспечения противовоздушной обороны подразделений, находящихся на фронтальном крае, и может биться с низколетящими воздушными целями.

Корпус машины выполнен способом сварки из листов дюралевой брони, толщина которых добивается 38 мм. Такое бронирование обеспечивает защиту экипажа от огня стрелкового вооружения и осколков артиллерийских снарядов и мин. От корпуса стандартного бронетранспортера M113 корпус «Вулкана» отличается только доп панелями, увеличивающими плавучесть машины и расположенными на верхнем лобовом листе и бортах.

Машина вооружена 20-мм шестиствольной автоматической пушкой M61A1 Vulcan, установленной в открытой сверху вращающейся башне, которая имеет броневой щит для защиты наводчика со стороны задней полусферы. Справа на башне установлен РЛС-дальномер AN/VPS-2. Вращение башни и наведение пушки в вертикальной плоскости в спектре углов от -5° до +80° осуществляется при помощи высокоскоростных электроприводов. На случай выхода их из строя имеются ручные механизмы наведения. Блок стволов пушки также крутится электроприводом. Подача боеприпасов беззвеньевая, общая для всех стволов. Скорострельность и продолжительность очереди (по 10, 30, 60 и 100 выстрелов) регулируются средством особых устройств. Для стрельбы употребляются выстрелы с осколочно-зажигательным и бронебойным трассирующим снарядами весом 0,2 кг и исходной скоростью 1250 м/с. Темп стрельбы пушки добивается 3000 выстрелов за минуту. В состав боекомплекта заходит 2280 выстрелов (1180 из них готовы к незамедлительному использованию, 1100 находятся в резерве). Действенный потолок стрельбы не превосходит 800–1500 м. Баллистическая дальность – 7,5 км. Для стрельбы используются унитарные выстрелы с осколочно-зажигательными и бронебойно-трассирующим снарядами M53, M54, M55A2, M56A3, M220 и M242.

В систему управления огнем ЗСУ M163 Vulcan входят гиростабилизированные прицел с вычислительным устройством Mk20 Mod 0 и РЛС-дальномер AN/VPS-2 с дальностью деяния до 5 км и точностью измерения ±10 м. При работе по данным целеуказания, принимаемым по каналу радиосвязи, цель находится зрительно и захва – тывается для сопровождения оптическим прицелом, который ориентирует на нее антенну РЛС. Целеуказание можно было получать и от РЛС обнаружения низколетящих целей AN/MPQ-49, находившейся на вооружении смешанных зенитных дивизионов «Чапарэл-Вулкан».

Начиная с 1984 года многие армейские установки M163 Vulcan – как самоходные, так и буксируемые – подверглись модернизации по программке PIVADS (улучшенная система противовоздушной обороны «Вулкан»). После модернизации РЛС, проведенной с целью улучшения системы управления огнем, радиодальномер получил возможность не только лишь определять дальность до цели, да и автоматом аккомпанировать ее по дальности и угловым координатам. Не считая того, для наводчика было создано нашлемное визирное устройство, при помощи которого антенна РЛС ориентировалась на наблюдаемую цель для следующего сопровождения, а внедрение новых бронебойных снарядов с отделяющимся поддоном позволило прирастить эффективную дальность стрельбы до 2600 м.

Используя данные зрительного наблюдения либо РЛС системы FAAR ЗСУ M163 Vulcan могла вести стрельбу по всем целям, летящим со скоростью менее 300 м/с на высотах до 1500 м. Стрельба на поражение могла вестись одиночными выстрелами, маленькими и длинноватыми очередями на дальностях до 2000 м. ЗСУ M163 Vulcan способна вести огнь как по воздушным, так и по наземным целям. В первом случае наводчик устанавливает темп стрельбы 3000 выстрелов за минуту, во 2-м – 1000 выстрелов за минуту.

В качестве силовой установки на машине устанавливался двухтактный 6-цилиндровый дизель жидкостного остывания 6V53 производства компании «Детройт дизель», развивавший мощность 158 кВт при 2800 об/мин, что позволяло самоходной установке двигаться по дорогам с жестким покрытием со скоростью выше 67 км/ч. В состав ходовой части, применительно к одному борту, входили 5 обрезиненных опорных катков огромного поперечника, ведущие колеса фронтального и направляющие колеса заднего расположения. Верхнюю ветвь гусениц прикрывали железные противокумулятивные экраны.

Как и базисный бронетранспортер M113, ЗСУ M163 Vulcan могла вплавь преодолевать водные преграды. Движение на воде производилось средством перематывания гусениц, при всем этом машина развивала скорость 5,6 км/ч. Перед входом в воду в рабочее положение устанавливался волно-отражательный щиток и врубались водооткачивающие помпы. Машина была оборудована устройством ночного видения, который устанавливался на рабочем месте механика-водителя и обеспечивал вождение машины в критериях ограниченной видимости. Система защиты от орудия массового поражения отсутствовала.

ЗСУ M163 Vulcan предназначались для борьбы с самолетами и вертолетами противника на малых и максимально малых высотах. Так как они обладали маленький дальностью стрельбы, на их боевое применение оказывали существенное воздействие нрав местности, специфичность и конфигурация прикрываемого объекта. Позиции подразделений ЗСУ выбирались таким образом, чтоб они имели возможность перехватывать цели на главных направлениях действий авиации противника при условии сохранения огневой связи вместе. По воззрению американских профессионалов, расстояние меж такими подразделениями не должно было превосходить 1000 м.

Большая продуктивность при разработке системы ПВО объекта либо района достигалась при комбинированном размещении подразделений ЗСУ M163 Vulcan и ЗРК «Чапарэл». В данном случае имелась возможность учитывать сильные и слабенькие стороны каждого из комплексов. В то же время числилось нецелесообразным располагать их на одной позиции, потому что это существенно снижало не только лишь их огневые способности, да и уменьшало продуктивность деяния всей системы ПВО. По расчетам профессионалов наилучшее удаление огневых позиций ЗСУ M163 Vulcan от позиций ЗРК «Чапарэл» должно было быть более 1000 м. В данном случае обеспечивалось обоюдное перекрытие зон поражения, кооперативный обстрел более небезопасных целей и исключалось самонаведение ракет на трассу снарядов ЗСУ M163 Vulcan.

Сначала 70-х годов смешанный зенитный дивизион «Чапарэл-Вулкан» являлся принципиальным звеном в общей системе ПВО армейского корпуса и главным средством борьбы с низколетящими целями. Он был способен прикрывать части дивизии на общей площади до 100 км2. Улучшение его боевого внедрения и предстоящая модернизация дозволили сохранить значение дивизиона до середины 80-х годов.

Недостающая дальность стрельбы, невозможность всепогодного внедрения, отсутствие бронированной башни и систем обеспечения послужили предпосылкой того, что в сухопутных войсках США ЗСУ M163 Vulcan были сняты с вооружения и изменены установками M247 Sergeant York.

В текущее время зенитные самоходные установки M163 Vulcan состоят на вооружении Израиля, Иордании, Марокко, Португалии, Судана, Таиланда и Йемена.

Свойства M163 Vulcan Экипаж, чел. 4 Припас горючего, л 360 Длина корпуса, мм 4863 Ширина общая, мм 2850 Высота по крыше башни, мм 2736 Масса боевая, кг 1231 Преодолеваемая стена, м 0,61 Макс. угол подъёма, % 30 Преодолеваемый ров, м 1,68 Число опорных катков на борт 5

Вооружение Тип Пушка Калибр, мм 20 Модель M61A1 Vulcan Кол-во 1 Боезапас х 1 - 2280
