Комплекс управляемого вооружения «Краснополь-М2» (Россия)

Обширно узнаваемый управляемый снаряд (УАС) «Краснополь», разработанный в КБП (Наша родина, Тула), не считая Русской армии находится на вооружении армий ряда государств. УАС «Краснополь» отлично зарекомендовал себя в демо испытаниях, войсковых учениях и региональных конфликтах при стрельбе как из артсистем калибра 152 мм (Д-20, 2С3, 2С3М, 2С19), так и калибра 155-мм забугорного производства (артсистемы семейства M109, G5, G6 и Bofors). В качестве лазерного целеуказателя-дальномера для снаряда «Краснополь» могут употребляться целеуказатели-дальномеры как русского производства (1Д20, 1Д22, ЛЦД-3М; предприятие-разработчик «Полюс», Москва), так и забугорного, к примеру, DHY307(фирма-разработчик Cilas, Франция). Необходимость иметь в боекомплекте артиллерийских орудий высокоточные боеприпасы с полуактивным лазерным самонаведением обоснована тем, что значимая толика задач ствольной артиллерии приходится на поражение наблюдаемых целей, в том числе неконтрастных и малоконтрастных - огневых точек, инженерных сооружений, замаскированной техники. Согласно инфы американских источников, в 75% боевых операций в Ираке управляемые боеприпасы использовались по целям, которые не владеют ярко выраженным температурным контрастом. «Использование боеприпасов, реализующих принцип «выстрелил-забыл» в этих случаях проблемно и дорого» - отмечают южноамериканские спецы. Потому высокоточные управляемые боеприпасы с лазерным полуактивным самонаведением будут нужны в обозримом будущем, потому что опыт последних лет подтвердил изменение нрава вероятных вооруженных конфликтов, в каких артиллерийские задачки решаются не методом массированного огневого налета, а выборочным поражением целей, в том числе в населенных пт в присутствии мирного населения. При решении таких задач, обычно, нужным оказывается роль человека в выборе цели. Опыт эксплуатации комплекса «Краснополь», новые требования, предъявляемые многообещающей стратегией внедрения управляемого артиллерийского вооружения с лазерным полуактивным самонаведением, выдвинули задачку сотворения высокоточного артиллерийского комплекса последнего поколения, который характеризуется последующими главными направлениями совершенствования: • увеличение дальности стрельбы; • увеличение боевого могущества УАС, обеспечивающего, фактически, невозвратное поражение очень укреплённых целей; • увеличение частости боевого внедрения комплекса в критериях ветрового воздействия, облачности и ночных критериях; • оснащение комплекса средствами автоматического управления огнем (КСАУО); • упрощение эксплуатации УАС в части подготовки к стрельбе и обеспечения заряжания. С целью выполнения намеченной цели АО «КБП» разработан комплекс «Краснополь-М2», который обладает последующими преимуществами по сопоставлению со штатным комплексом «Краснополь»: • дальность стрельбы нового комплекса существенно увеличена; • фактически, в два раза повышено боевое могущество, и тем обеспечивается бесспорное поражение очень укреплённых огневых точек и многообещающих танков; • не требуется стыковка 2-ух отсеков снаряда перед стрельбой, как это имеет место в комплексе «Краснополь»; • в снаряде последнего поколения реализована «гибкая» временная циклограмма включения бортовых систем на линии движения, позволяющая обеспечить рациональные линии движения наведения; • СУО комплекса обеспечивает автоматический процесс управления огнём и ввода в снаряд циклограммы полёта; • обеспечивается всесуточное боевое применение и автоматический расчет установок стрельбы.

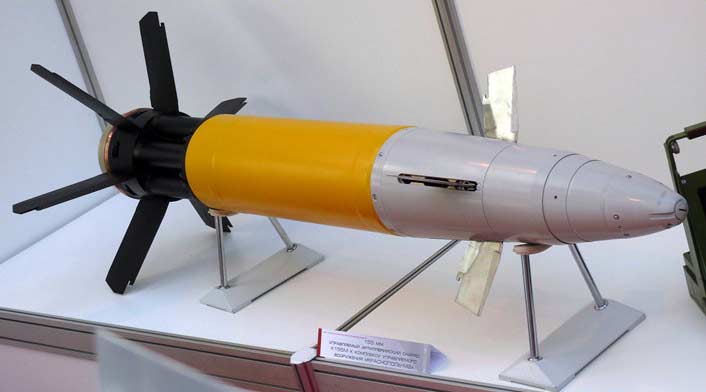

Управляемый артиллерийский снаряд К155М

Автоматический ввод программки полёта снаряда К155М понижает возможность ошибок подготовки снаряда к пуску, которые могут иметь место при ручном вводе, в особенности в боевых критериях. При всем этом вероятен после-пусковой контроль характеристик программки, которая сохраняется в памяти пульта командира КСАУО «Малахит». Автоматический ввод программки полёта снаряда К155М осуществляется через блок носовой средством контактного устройства, через которое кодированные характеристики программки с КСАУО «Малахит» поступают в бортовую аппаратуру снаряда. Бортовая аппаратура снаряда К155М позволяет, в отличие от снаряда К155, обеспечить на линии движения независящее друг от друга включение составных блоков отсека управления (источников питания, инерциального гироскопа, механизма раскрытия рулей управляющего привода и др.). Обозначенные способности расширяют тактико-технические свойства комплекса, а именно при стрельбе по целям, размещенным на высотах, превосходящих огневые позиции орудий, и при стрельбе по мортирным траекториям. Снаряд К155М позволяет в сопоставлении со штатным снарядом К155 прирастить дальность стрельбы в 1,2-1,3 раза, что достигается как за счёт стрельбы с большенными исходными скоростями, так и за счёт сотворения хороших траекторий наведения. Наличие в составе бортовой аппаратуры управления снаряда К155М системы активного демпфирования планера обеспечивает надежное функционирование снаряда «Краснополь-М2» в высокогорной местности и в критериях сильного ветрового воздействия, что увеличивает частость боевого внедрения комплекса. За счет уникальных схемотехнических и конструктивных решений по снаряду К155М, а конкретно: • внедрение донного газогенератора заместо маршевого мотора; • применение шестилопастного блока стабилизаторов; • внедрение новейших энергоемких источников питания; • создание электрической аппаратуры на базе нынешних процессоров; • создание компактной ГСН, удалось сделать новый артиллерийский управляемый снаряд с наименьшими габаритами и, фактически, с той же массой, что и штатный снаряд К155, но по боевому могуществу в 1,8 раза превосходящий последний. Необходимо подчеркнуть, что снаряд К155М по своим тактико-техническим и эксплуатационным чертам не имеет аналогов ни в Рф, ни за рубежом. Нынешняя система управления огнем - залог боевой продуктивности артиллерии. При разработке комплексов управляемого артиллерийского вооружения огромное внимание уделяется созданию нынешних систем управления огнем, обеспечивающих: • мобильность внедрения, в том числе подразделениями в составе 2-3 человек, осуществляющими разведку и управление огнем в недоступной местности; • многоканальность управления; • обнаружение и опознавание целей в хоть какое время суток; • топогеодезическую подготовку командно-наблюдательных и огневых пт; • автоматический расчет установок стрельбы и обмен информацией и командами меж КНП и ОП. Обозначенным требованиям отвечает разработанная в КБП переносимая расчётом из трёх человек система управления огнем артиллерии «Малахит» в составе: лазерный целеуказатель-дальномер с тепловизионным прицелом; пульт командира с ЭВМ и аппаратурой сателлитной навигации; цифровая радиостанция; орудийные терминалы. Автоматизация процессов топопривязки разведывательной и огневой позиции с внедрением галлактической навигационной системы «ГЛОНАСС/GPS», определение координат отдельных целей из состава групповых объектов противника, намеченных к поражению, расчет начальных установок для стрельбы и доведение их до отдельных огневых средств позволяет в 5-6 раз уменьшить время подготовки и планирования огня по сопоставлению со штатными средствами артиллерийской батареи.

Продуктивность комплекса «Краснополь-М2»

Оценка боевой продуктивности УАС «Краснополь-М2» проведена для 2-ух боевых задач: • поражение (с уровнем 60%) взводного опорного пт (в составе 2-ух танков, 4 боевых машин пехоты, трёх установок ПТУР, 5 ДЗОСов, живой силы в окопах); • поражение очень укреплённого объекта (бетонного бункера); Оценка дана в сопоставлении с выполнением тех же боевых задач с применением УАС К155 и штатной артиллерией (с неуправляемыми боеприпасами). Аспектами оценки продуктивности выполнения боевых задач приняты: расход боеприпасов, время и относительная цена выполнения огневой задачки. Решение боевых задач, как штатной артиллерией, так и УАС, выполнялось с привлечением последующих средств: • задачка поражения взводного опорного пт при стрельбе штатными снарядами решалась дивизионом (18 орудий), а при стрельбе комплексами «Краснополь» и «Краснополь-М2» применялись два орудия с 2-мя ЛЦД и два орудия с 2-мя КСАУО «Малахит» соответственно; • задачка поражения бетонного бункера либо поражения ракетного катера при стрельбе штатными снарядами решалась батареей (6 орудий), а при стрельбе комплексами «Краснополь» и «Краснополь-М2» привлекались одно орудие с одним ЛЦД и одно орудие с одной СУО «Малахит» соответственно. Результаты оценки боевой продуктивности демонстрируют, что оснащение артиллерии калибра 152/155 мм комплексом «Краснополь-М2» обеспечивает более высокоэффективное поражение целей по сопоставлению со штатным комплексом «Краснополь» и позволяет: уменьшить расход боеприпасов в 1,5-2 раза; уменьшить время выполнения огневой задачки в 1,5-2 раза; уменьшить цена выполнения боевой задачки в 1,4-1,8 раза. Сделанный комплекс «Краснополь-М2» следует рассматривать как многоцелевой высокоточный артиллерийский комплекс последнего поколения, обеспечивающий всесуточность внедрения, продуктивность поражения разных целей в затрудненных погодных критериях, как на равнине, так и в высокогорной местности. Технические свойства снаряда К155М («Краснополь-М2») Масса снаряда, кг 54,3 Длина снаряда, мм 1200 Дальность стрельбы, км 24-25 Масса БЧ/ВВ, кг 22,5 / 1 1,0 Циклограмма работы снаряда - «гибкая», с независящим по времени включением блоков снаряда Раскрытие рулей - одновременное либо попарное в согласовании с данной циклограммой Метод ввода циклограммы в снаряд -  автоматический Часовой механизм снаряда - электрический Наличие активного демпфирования планера - имеется на базе микромеханических гироскопов создатели: Бабичев В.И., кРабинович В.И., Шигин А.В.
