Мины МС-6Щ и МС-6М (СССР)

Мины МС-6Щ (противощупная) и МС-6М (противоминоискательная) предназначаются для поражения боец противника, проводящих поиск мин при помощи щупов и индукционных миноискателей.

Устройство мин МС-6Щ и МС-6М

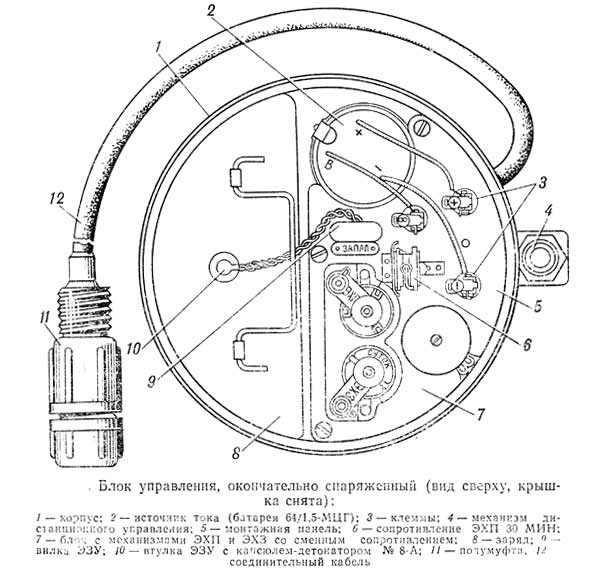

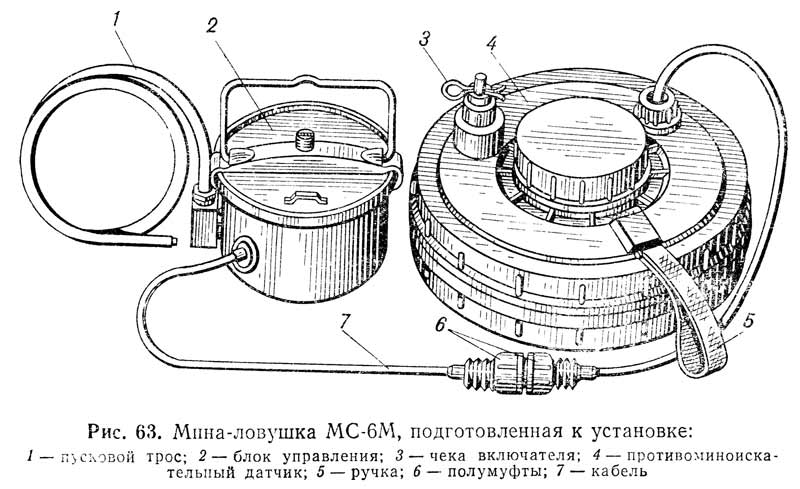

Мины МС-6Щ и МС-6М состоят из блоков управления с зарядами и сенсоров, соединяемых меж собой кабелем. Мина МС-6Щ имеет противощупный сенсор, а мина МС-6М - противоминоискательный. Блок управления состоит из корпуса, механизма удаленного управления, монтажной панели, источника тока, блока с механизмом далекого взведения - механизмом ЭХП и самоликвидатором - механизмом ЭХЗ со сменным сопротивлением; сопротивления ЭХП 30 МИН, электрозапального устройства ЭЗУ с вилкой и капсюля-детонатора № 8-А. Корпус, механизм удаленного управления, источник тока, механизмы ЭХП и ЭХЗ, сменные сопротивления, электрозапальное устройство ЭЗУ и ключ такие же, как и у взрывателя МЗМ-2. Из корпуса выведен кабель с полумуфтой на конце для подключения сенсора. Заряд вкладывается в корпус блока управления при подготовке мины к установке. Заряд имеет бумажную оболочку, состоит из плавленого тротила и доп детонатора из упрессованного тротила с запальным гнездом под капсюль-детонатор № 8-А. Монтажная панель имеет: три клеммы для подключения источника тока, пару гнезд с надписью ЗАПАЛ для вилки ЭЗУ и зажим, состоящий из стойки и пружины, для установки сопротивления ЭХП 30 МИН. Блок с механизмами далекого взведения - механизм ЭХП и самоликвидатором механизм ЭХЗ но устройству сходен с блоком взрывателя МЗМ-2. Отличие состоит в том, что механизм ЭХЗ тут употребляется в качестве самоликвидатора. Он при срабатывании замыкает электровзрывную цепь мины и вызывает ее взрыв по истечении установленного времени замедления. Время замедления самоликвидации задается установкой в гнездо блока под затвор ЭХЗ (сверху механизма ЭХЗ) соответственного сменного сопротивления. Блок управления может устанавливаться и без самоликвидатора. В данном случае механизм ЭХЗ и сменное сопротивление в блок не инсталлируются. Набор сопротивлений имеет 10 штук сопротивлений на различное время замедления, таких же как и v взрывателя МЗМ-2, и одно - с надписью ЭХП 30 МИН. Сопротивление ЭХП 30 МИН устанавливается в зажим на панели. Другие сопротивления употребляются с механизмом ЭХЗ для установки времени самоликвидации. Противощупный сенсор состоит из корпуса, контактных сеток и прокладки из лакоткани, закрепленных на щитке. Герметизация обеспечивается пластмассовым и резиновым кругами. От контактных сеток выведен кабель с полумуфтой для подключения сенсора к блоку управления. При надавливании щупом на сенсор сетки продавливают лакоткань и, контактируя одна с другой, замыкают электровзрывную цепь мины. Противоминоискательный сенсор состоит из корпуса, в каком расположены: три индукционные катушки (на разные частоты) с диодиками, включенные параллельно; магнитоэлектрическое реле; конденсатор и включатель. Корпус - пластмассовый, имеет ручку для переноски. Горловина корпуса закрыта колпаком. Отвинчивать колпак воспрещается. Из корпуса выведен кабель с полумуфтой для подключения сенсора к блоку управления. Включатель ввинчен в гнездо на корпусе. Он служит для замыкания в транспортном положении накоротко обмотки магнитоэлектрического реле и индукционных катушек. Включатель имеет подпружиненный шток, который удерживается предохранительной чекой. При выдергивании чеки шток иод действием пружины размыкает контакты и сенсор становится в боевое положение. При воздействии электрического излучения индукционных миноискателей в катушках индуктируется ЭДС и протекает ток, который выпрямляется диодиками, фильтруется конденсатором и поступает в обмотку магнитоэлектрического реле. Реле срабатывает и замыкает электровзрывную цепь мины.

Принцип деяния мин МС-6Щ и МС-6М

При приведении в действие механизма удаленного управления - выдергивании пускового троса - переключатель под действием пружины переключает переключатель и подключает источник тока к химическому механизму далекого взведения - механизму ЭХП. Через 10-180 минут механизм ЭХП срабатывает, переключает контакты, чем подключает конденсатор и сенсор - мина перебегает в боевое положение. Если в блок управления был установлен самоликвидатор - механизм ЭХЗ со сменным сопротивлением, то при срабатывании механизма ЭХП механизм ЭХЗ подключается к источнику тока. При уколе щупом противощупного сенсора либо при воздействии электрического излучения работающего миноискателя на противоминоискательный сенсор замыкается электровзрывная цепь - и мина взрывается. Мина МС-6М может также подорваться при пробе ее снятия. В данном случае при сдвиге сенсора с места контакты магнитоэлектрического реле замыкаются под действием сил инерции. В случае установки мины с самоликвидатором (с механизмом ЭХЗ со сменным сопротивлением) по истечении данного времени замедления срабатывает механизм ЭХЗ и замыкает электровзрывную цепь мины. Мина взрывается автоматом без воздействия на сенсор.

Меры безопасности при работе с минами МС-6Щ и МС-6М

1. Мины-ловушки МС-6Щ и МС-6М хранятся и транспортируются в фабричный упаковке в неснаряженном виде. 2. Перед установкой делается проверка исправности мин. К применению допускаются только исправные мины. 3. Снаряжение блока управления источником тока, зарядом, механизмами ЭХП и ЭХЗ, электрозапальным устройством ЭЗУ и капсюлем-детонатором № 8-А делается при подготовке мины конкретно перед установкой. 4. В одном минном поле инсталлируются мины-ловушки только 1-го типа. Установка в одном минном поле обоих типов мин МС-6Щ и МС-6М воспрещается. 5. Подходить к установленной мине по истечении 10 минут после приведения в действие механизма удаленного управления воспрещается.

Подготовка мин МС-6Щ и МС-6М к установке

При подготовке мин МС-6Щ и МС-6М к установке перед выездом на минирование выполняются проверка исправности блока управления и сенсора мины и снаряжение блока управления. Исправность блока управления и сенсора проверяется малым омметром М-57. Для проверки блока управления нужно: - открыть крышку и подключить омметр к клемме + и к затвору ЭХП: стрелка омметра должна показать (бесконечность); - переключить омметр к клемме В к правому (относительно надписи ЗАПАЛ) гнезду для вилки ЭЗУ; стрелка омметра должна показать (бесконечность); - подключить омметр к гнездам ЗАПАЛ; стрелка омметра должна показать (бесконечность); - установить макеты ЭХП и ЭХЗ в гнезда блока и надавить сразу оба макета до упора; стрелка омметра должна отклониться к нулю; - вытащить макет из гнезда ЭХЗ, подключить омметр к клемме и к контактному кольцу в гнезде ЭХП, надавить макет ЭХП; стрелка омметра должна показать (бесконечность); - вытащить макет ЭХП; стрелка омметра должна отклониться к нулю. Для проверки противощупного сенсора нужно подключить омметр к контактам полумуфты; стрелка омметра должна показать (бесконечность). Воспрещается жать на противощупный сенсор заостренным предметом либо щупом, потому что это может привести к порче сенсора (к неизменному замыканию контактных сеток). Для проверки противоминоискательного сенсора нужно: - поставить сенсор горизонтально колпаком вниз; - подключить омметр к контактам полумуфты; стрелка омметра должна показать (бесконечность); - повернуть сенсор вокруг оси на 90°; стрелка омметра должна краткосрочно отклониться в сторону нуля. Снаряжение блока управления делается конкретно перед установкой. Для снаряжения нужно: - открыть крышку и установить в корпус блока управления заряд; - если мина будет переводиться в боевое положение удаленно, то присоединить к механизму удаленного управления пусковой трос, зачем соединить в замок хвостовик троса со стопором, надвинуть на место соединения втулку и закрепить ее завинчиванием гайки ключом; - воткнуть в гнездо ЭХП механизм ЭХП; - воткнуть в зажим на панели сопротивление ЭХП 30 МИН; - при установке на самоликвидацию воткнуть в гнездо ЭХЗ механизм ЭХЗ и сменное сопротивление с подходящим временем замедления, равным данному сроку самоликвидации; - зачистить концы проводов батареи на длине 10 мм, установить батарею в блок управления и подключить провода к клеммам в согласовании с маркировкой; - установить вилку ЭЗУ в гнезда ЗАПАЛ, воткнуть втулку ) ЗУ в открытый конец капсюля-детонатора № 8-А и потом установить его в запальное гнездо заряда; - закрыть крышку и поджать ее винтом при помощи ключа.

Установка и перевод мин-ловушек МС-6Щ и МС-6М в боевое положение

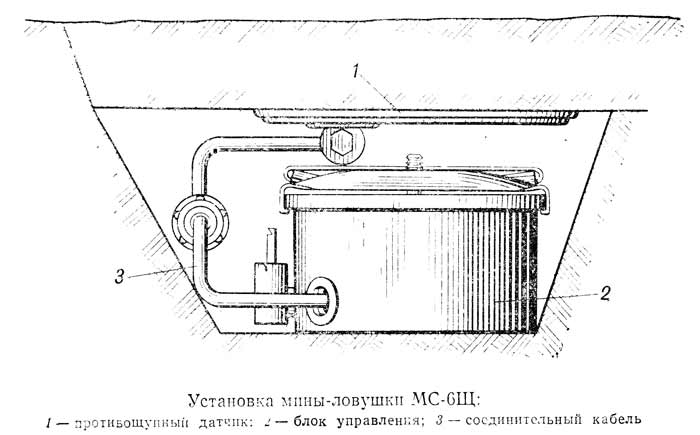

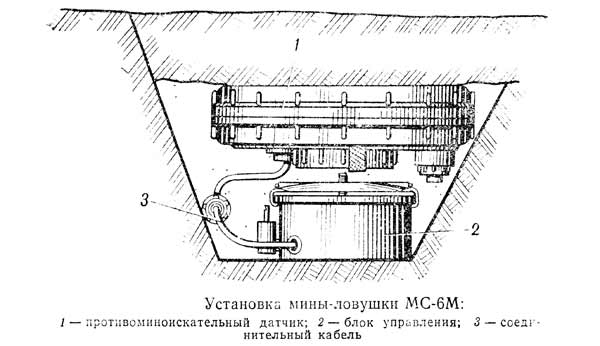

Установка мин-ловушек МС-6Щ и МС-6М может выполняться в первую степень готовности с переводом в боевое положение конкретно при установке либо заранее с следующим удаленным переводом в боевое положение при приведении минных заграждений в первую степень готовности. Блок управления и сенсор почти всегда инсталлируются совместно. Сенсор устанавливается сверху блока управления в грунт, снег) с маскировкой грунтом (снегом) слоем шириной до 10 см. При преждевременной установке блок управления быть может заглублен до 1,5 м. В данном случае он устанавливается с доп зарядом 5-10 кг. В качестве доп могут применяться подрывные заряды либо противотанковая мина (без взрывателя). Сенсор всяко устанавливается па глубину до 10 см (от поверхности маскировки до верха сенсора). В случае перевода мины в боевое положение конкретно при установке блок управления устанавливается без пускового тpoca. Все операции по окончанию установки и маскировки мины после подъема стопора должны быть произведены ранее истечения 10 минут с момента подъема стопора. Для установки с переводом в боевое положение конкретно при установке нужно: - откопать лунку нужных размеров; - установить в лунку блок управления; - вывинтить пробку из механизма удаленного управления и ключом (отверстием на ручке) поднять стопор ввысь до отказа; - обсыпать блок управления грунтом до верха, выведя наружу полумуфту; - подключить к блоку управления сенсор свинчиванием полумуфт до отказа; - повернуть на 45° и выдернуть предохранительную чеку из включателя противоминоискательного сенсора; - установить сенсор сверху блока управления; - обсыпать грунтом (снегом) сенсор и замаскировать место установки. При преждевременной установке с следующим удаленным переводом в боевое положение блок управления устанавливается с присоединенным к нему пусковым тросом. Установка делается в том же порядке. При установке блока управления на глубину 1,5 м под него подкладывается доп заряд. Пусковой трос без перегибов выводится свободным концом на поверхность грунта, отмечается колышком и маскируется. Перевод мины в боевое положение делается по приказу при приведении минных заграждений в первую степень готовности. Для перевода мины в боевое положение нужно: - найти замаскированный конец пускового троса; - вынуть из грунта поначалу резиновый шланг, а потом пусковой трос; на конце троса должен быть хвостовик; - замаскировать место выхода троса. Место установки каждой мины-ловушки указывается на плане минного поля в формуляре. По мере надобности составляется крупномасштабная схема минного поля, на которую наносятся все установленные мины-ловушки, указывается их тип, время замедления самоликвидации и время перевода в боевое положение. Пробки устройств удаленного управления, пробки и колпачки полумуфт, предохранительные чеки противоминоискательных сенсоров и пусковые тросы в целях контроля сдаются командиру, руководящему установкой мин.

Обезвреживание мин-ловушек МС-6Щ и МС-6М

Обезвреживать разрешается только мины, установленные заранее и не переведенные в боевое положение. Такие мины откапываются, снимаются и расснаряжаются в порядке, оборотном установке и снаряжению. Снятые мины после проверки исправности их и подмены (по мере надобности) источников тока могут устанавливаться повторно. Мины, переведенные в боевое положение, обезвреживать воспрещается. Они оставляются на месте установки до истечения двойного времени замедления самоликвидации (с учетом погрешности срабатывания само ликвидатор а 4-70% от установленного времени замедления). По мере надобности мины-ловушки уничтожаются взрывами затратных зарядов массой 2-3 кг, установленных на маскировочный слой над сенсором, последующим образом: - мины, установленные без самоликвидатора, - по истечении хоть какого времени после их установки; - мины, установленные с самоликвидатором, - если до истечения времени замедления самоликвидатора осталось более 30% от установленного и более 2-ух суток либо по истечении двойного времени замедления самоликвидатора (если мина не взорвалась). Отыскание мин при ликвидировании делается в согласовании с планом минного поля. Уточнение места установки мины (для установки затратного заряда) делается: - мины МС-6Щ - только индукционным миноискателем; - мины МС-6М - только щупом. Воспрещается наступать на маскировочный слой при отыскании противощупных мин МС-6Щ и прикладывать огромное усилие к щупу при отыскании противоминоискательных мин МС-6М. Тактико-технические свойства МС-6Щ / МС-6М Масса - 4,4 кг / 8,4 кг Масса заряда - 1,2 кг / 1,2 кг Размеры блока управления с зарядом: - поперечник 190 мм / 190 мм - высота 125 мм / 125 мм Размеры сенсора: - поперечник 230 мм / 340 мм - высота 45 мм / 140 мм Тип сенсора - Контактный, противощупный / Неконтактный, противоминоискательный Сенсор, установленный в грунт на глубину 10 см, срабатывает - От укола щупом / От индукционного миноискателя на высоте до 0,3 м Механизм далекого взведения и самоликидатор - химический Время взведения - от 10 до 180 мин Время замедления самоликвидатора - от 1 до 180 суток Температурный диапозон внедрения - от -15 до +40 градусов
