Противотранспортная мина МЗМ-2 (СССР)

Противотранспортная мина МЗМ-2 предназначается для минирования стальных дорог. Она может применяться в качестве объектной для разрушения разных военных и промышленных сооружений.

Устройство мины МЗМ-2

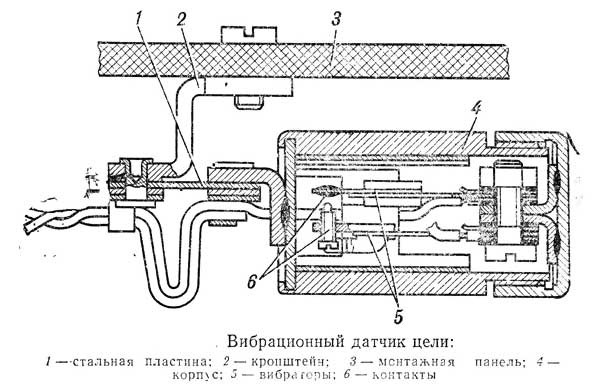

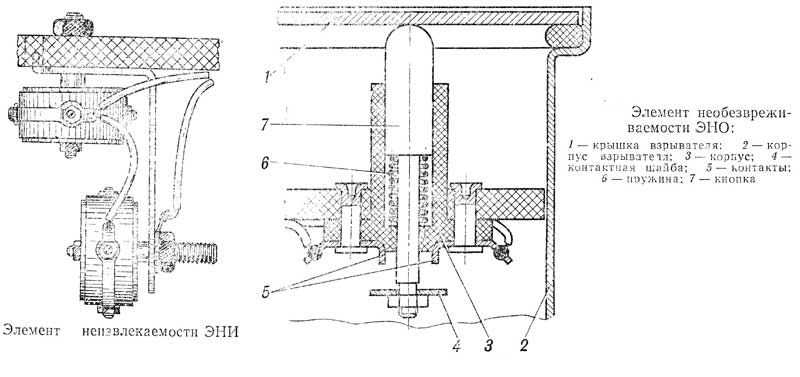

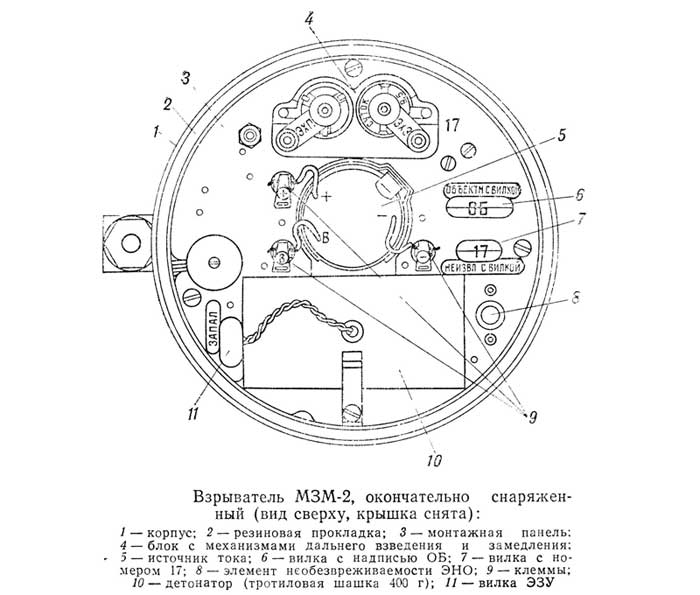

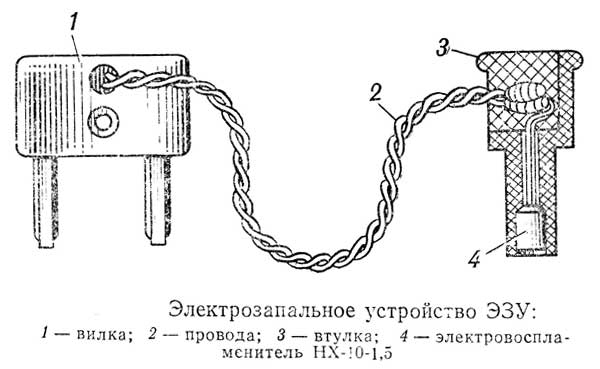

Противотранспортная мина МЗМ-2 состоит из взрывателя и главного заряда. Взрыватель МЗМ-2 состоит из корпуса, механизма удаленного управления, монтажной панели, источника тока, блока с механизмами далекого взведения и замедления, сменного сопротивления, электрозапального устройства ЭЗУ, .капсюля-детонатора №8-А, детонатора, вибрационного сенсора цели, частей неизвлекаемости ЭНИ и необезвреживаемости ЭНО, 2-ух вилок для установки взрывателя в положения объектное и неизвлекаемое. Корпус запирается крышкой при помощи скобы с ручкой и прижимающим винтом. Герметизация обеспечивается резиновой прокладкой. К дну корпуса приварено кольцо с 3-мя захватами для соединения взрывателя с главным зарядом. На боковой поверхности корпуса выштамповано углубление, указывающее место размещения детонатора. На маркировке, наложеной на корпусе, имеется номер взрывателя. Механизм удаленного управления служит для перевода мины в боевое положение в хоть какой момент после ее установки. Он закреплен с боковой стороны корпуса взрывателя и состоит из корпуса, тумблера, переключателя с пружиной, стопора, пускового троса с хвостовиком, втулкой и гайкой в резиновом шланге с пробкой. Пусковой трос имеет бирку с номером взрывателя и хранится раздельно от взрывателя. При хранении взрывателя в корпус на место гайки ввинчена пробка. Пусковой трос присоединяется к взрывателю при подготовке мины к установке. Хвостовик пускового троса и стопор соединяются в замок. На место соединения надвигается втулка и закрепляется гайкой, которая ввинчивается в корпус. При выдергивании троса хвостовик поднимает стопор, нижний конец стопора выходит из отверстия в переключателе. Переключатель освобождается и под действием пружины переключает переключатель, чем переводит мину в боевое положение. Монтажная панель закреплена в корпусе на 3-х креплениях. На панели закреплены блок с механизмами далекого взведения и замедления, стакан с защелкой для источника тока, три клеммы для подключения источника тока, элемент необезвреживаемости ЭНО. Снизу к панели прикреплены вибрационный и наклонный сенсоры и конденсатор. На панели для установки вилок имеются три пары гнезд с надписями: ЗАПАЛ, ОБЪЕКТН. С ВИЛКОЙ и НЕИЗВЛ. С ВИЛКОЙ. В последние две пары гнезд установлены короткозамкнутые вилки: вилка с надписью ОБ, вилка с номером. В гнезда с надписью ЗАПАЛ вставляется вилка электрозапального устройства ЭЗУ. Источник тока - батарея 64/1,5-МЦГ имеет три вывода: 64 В обозначен В; 1,5 В обозначен +; общий минус обозначен -. Параллельно высоковольтной части батареи подключен конденсатор, который служит для скопления энергии, нужной для срабатывания электровоспламенителя. Блок с механизмами далекого взведения и замедления имеет два гнезда с металлическими затворами с надписями ЭХП и ЭХЗ. Снизу к блоку прикреплены контакты. В гнезда при снаряжении взрывателя инсталлируются механизмы ЭХП и ЭХЗ. Механизмы далекого взведения (механизм ЭХП) и замедления (механизм ЭХЗ) такие же, как и у взрывателя мины МЗУ. Нужное время замедления задается установкой в блок в гнездо, на затворе которого имеется надпись ЭХЗ, вкупе с механизмом ЭХЗ (сверху) сменного сопротивления. Сменное сопротивление представляет собой пластмассовую колодку, снутри которой расположен резистор, припаянный к двум контактам, закрепленным на торцах колодки. На колодке имеется надпись, указывающая срок замедления в сутках, к примеру СУТОК 9,5. В наборе сопротивлений, входящем в набор каждой мины, имеется одно сопротивление с надписью ЭХП 30 МИН и 10 сменных сопротивлений на последующие периоды замедления: от 1 до 5 суток; от 5 до 10 суток; от 10 до 15 суток; от 15 до 25 суток; от 25 до 35 суток; от 35 до 50 суток; от 50 до 70 суток; от 70 до 90 суток; от 90 до 120 суток, от 120 до 180 суток. В комплекте взрывателя мины МЗМ-2 имеется два механизма ЭХП. Какой-то из них употребляется как механизм далекого взведения а 2-ой для установки мины без замедления. В данном случае он совместно с сопротивлением с надписью ЭХП 30 МИН устанавливается в гнездо, на затворе которого имеется надпись ЭХЗ. При снаряжении взрывателя 2-мя механизмами ЭХП мина перебегает в режим ожидания цели через 20-360 минут после перевода в боевое положение (выдергивания пускового троса). Электрозапальное устройство ЭЗУ состоит из втулки с электровоспламенителем НХ-10-1,5, присоединенным проводами к двухштырьковой вилке. При окончательном снаряжении взрывателя вилка врубается в гнезда с надписью ЗАПАЛ, а втулка с электровоспламенителем вставляется в открытый конец капсюля-детонатора № 8-А, который вставляется в запальное гнездо детонатора. Детонатор взрывателя МЗМ-2 - тротиловая шашка массой 400 г - закрепляется в корпусе защелкой. Вибрационный сенсор цели обеспечивает замыкание электровзрывной цепи мины при подходе поезда к ней. Сенсор имеет железный корпус, в каком расположены два вибратора с контактами. Сенсор закреплен на кронштейне снизу монтажной панели на металлической пластинке. Элемент неизвлекаемости ЭНИ состоит из 2-ух наклонных сенсоров, включенных параллельно и закрепленных снизу на монтажной панели в 2-ух взаимно перпендикулярных плоскостях. Элемент необезвреживаемости ЭНО состоит из корпуса с 2-мя контактами и подпружиненной кнопки с контактной шайбой. Элемент необезвреживаемости включен в электронную схему наряду с элементом неизвлекаемости. При открывании крышки кнопка под действием пружины подымается и контактной шайбой замыкает контакты. Короткозамкнутая вилка с надписью ОБ служит для установки мины в положение ОБЪЕКТНАЯ. При наличии вилки в гнездах с надписью ОБЪЕКТН. С ВИЛКОЙ мина взрывается автоматом при истечении времени замедления. Короткозамкнутая вилка с номером 17 служит для установки мины в положение НЕИЗВЛЕКАЕМАЯ. При наличии этой вилки в гнездах с надписью НЕИЗВЛ. С ВИЛКОЙ после срабатывания механизма далекого взведения в электронную схему взрывателя врубаются элементы ЭНИ и ЭНО и мина становится неизвлекаемой и необезвреживаемой. Ключ 10 служит для отвинчивания (завинчивания) винта, поджимающего крышку, открывания крышки и присоединения ПУСКОВОГО троса к взрывателю. Макеты устройств ЭХП и ЭХЗ представляют собой пластмассовые цилиндры, которые инсталлируются в гнезда ЭХП и ЭХЗ при проверке исправности взрывателя. Основной заряд имеет железный корпус, оснащен плавленым тротилом. На верхнем торце приварена звездочка для соединения заряда с взрывателем. С боковой стороны имеется ручка.

Принцип деяния мины МЗМ-2

При приведении в действие механизма удаленного управления (выдергивании пускового троса) переключатель под действием пружины переключает переключатель и подключает источник тока к химическому механизму далекого взведения - механизму ЭХП. Взрыватель перебегает в режим предохранения. Через 10-180 минут срабатывает механизм ЭХП, переключает контакты и подключает источник тока к механизму замедления (механизму ЭХЗ  и конденсатору) - мина перебегает в режим замедления. Если при установке мины вилка с номером мины была оставлена в гнездах с надписью НЕИЗВЛ. С ВИЛКОЙ, то сразу с переходом мины в режим замедления врубаются в электронную схему элементы ЭНИ и ЭНО и мина становится неизвлекаемой и необезвреживаемой. В случае пробы снять мину (при наклоне) срабатывает наклонный сенсор, а при пробе открыть крышку замыкаются контакты ЭНО, конденсатор разряжается на электрозапальное устройство ЭЗУ и мина взрывается. По истечении установленного времени замедления (либо через 10-180 минут, если заместо механизма ЭХЗ был установлен 2-ой механизм ЭХП) срабатывает механизм ЭХЗ (2-ой ЭХП), замыкает контакт и подключает вибрационный сенсор. Если мина была установлена в положение в гнездах с надписью ОБЪЕКТЫ. С ВИЛКОЙ, то в момент срабатывания ЭХЗ происходит замыкание электровзрывной цепи. Конденсатор разряжается на электрозапальное устройство ЭЗУ и мина взрывается. Если вилка была удалена, то мина перебегает в режим ожидания цели. При подходе поезда к месту установки мины от колебании, вызванных поездом, срабатывает вибрационный сенсор и замыкает электровзрывную цепь. Мина взрывается, разрушает жд полотно (рельсовую колею), что вызывает крушение поезда.

Меры безопасности при работе с миной МЗМ-2

1. Хранение и транспортирование взрывателей МЗМ-2 и главных зарядов делается в фабричный упаковке. 2. К применению допускаются только исправные взрыватели МЗМ-2. 3. Подготовка взрывателя к установке, снаряжение его и соединение с главным зарядом выполняются конкретно перед установкой поблизости от места установки в укрытом месте. 4. Перевод мины в боевое положение (выдергивание пускового троса) делается по приказу командира, отдавшего приказ на установку мин. 5. Движение поездов и других тс по стальной дороге и поблизости от нее (поближе 50 м), где установлены мины, и создание каких-то работ поблизости от места установки мин разрешается: - если мины находятся в неопасном положении пусковые тросы не выдернуты); - если мины установлены в извлекаемое положение, находятся в режиме замедления и до истечения замедления осталось более 30% от установленного времени замедления, но более 2-ух суток. 6. Воспрещается движение поездов и других тс по дороге и поблизости от места установки мин, также создание каких-то работ (поближе 50 м) после перевода мин в боевое положение: - если мины установлены в неизвлекаемое положение; - если до истечения времени замедления мин, установленных в извлекаемое положение, осталось наименее 30% от установленного времени замедления либо наименее 2-ух суток.

Подготовка мины МЗМ-2 к установке

При подготовке к установке выполняются проверка исправности взрывателя (при наличии времени), его снаряжение и соединение с главным зарядом. Исправность взрывателя проверяется перед выездом на минирование либо на месте минирования малым омметром М-57. Проверяется исправность последующих частей: - механизма удаленного управления; - механизма необезвреживаемости ЭНО; - вибрационного сенсора; - контактов ЭХП и ЭХЗ; - устройств ЭХП и ЭХЗ; - электрозапального устройства ЭЗУ; - источника тока. Для проверки механизма удаленного управления нужно подключить омметр попеременно поначалу к клемме + и затвору ЭХП, потом к клемме В и правому гнезду около надписи ЗАПАЛ; в обоих случаях омметр должен показать символ (бесконечность). Для проверки элемента необезвреживаемости ЭНО нужно: - подключить омметр к заклепкам, крепящим корпус ЭНО к панели; омметр должен показать 0; - надавить кнопку ЭНО, омметр должен показать символ (бесконечность). Для проверки вибрационного сенсора нужно: - вытащить вилку ОБ из гнезд с надписью ОБЪЕКТН. С ВИЛКОЙ и подключить к ним омметр; омметр должен показать символ (бесконечность); - произвести легкое постукивание пальцами руки по монтажной панели, при постукивании стрелка омметра должна колебаться в сторону нуля. Для проверки контактов ЭХП и ЭХЗ нужно: - подключить омметр к гнездам с надписью ЗАПАЛ (вилки с номером мины и с надписью ОБ должны быть установлены в гнездах с надписями НЕИЗВЛ. С ВИЛКОЙ и ОБЪЕКТН. С ВИЛКОЙ); омметр должен показать символ (бесконечность); - воткнуть макет ЭХП в гнездо ЭХП и надавить на него; омметр должен показать 0; - не отпуская макета, вытащить вилку с номером мины: омметр должен показать символ (бесконечность); - воткнуть 2-ой макет в гнездо ЭХЗ (вилка ОБ должна быть в гнездах с надписью ОБЪЕКТН. С ВИЛКОЙ, а вилка с номером мины вынута) и надавить сразу оба макета; омметр должен показать 0; - вытащить вилку ОБ; омметр должен показать символ (бесконечность); - подключить омметр к клемме ~ и к контактному кольцу в гнезде ЭХП; омметр должен показать 0; - надавить на макет ЭХП; омметр должен показать символ (бесконечность); - вытащить макеты ЭХП и ЭХЗ из гнезд, дисконнектнуть омметр и установить обе вилки в свои гнезда. Для проверки устройств ЭХП и ЭХЗ нужно убедиться в их пригодности по срокам хранения, подключить омметр одной клеммой против знака (бесконечность) к центральному контакту на пластмассовой шайбе, а другой клеммой к одной из контактных лапок; омметр должен показать сопротивление в границах 20-200 Ом. Для проверки ЭЗУ нужно: - подключить к штырькам вилки ЭЗУ провода длиной более 1 м; - поместить ЭЗУ за всякую преграду, обеспечивающую защиту от осколков; - подключить омметр к проводам; омметр должен показать сопротивление 10-25 Ом. Для проверки источника тока нужно проверить пригодность батареи по сроку сохранности и осмотром. Применимой к применению считается батарея, срок сохранности которой исходит не ранее предполагаемого момента срабатывания мины (с учетом погрешности), и не имеющая выпучивания стен и подтекания электролита. Снаряжение взрывателя и соединение его с главным зарядом выполняются конкретно перед установкой в последующем порядке: 1. Присоединить пусковой трос, зачем: - соединить в замок хвостовик троса со стопором механизма удаленного управления; - удерживая соединение, надвинуть на место соединения втулку до упора в корпус; - закрепить втулку ввинчиванием гайки в корпус поначалу рукою, а потом ключом. 2. Открыть крышку и установить механизмы ЭХП и ЭХЗ и сменное сопротивление в согласовании с данным временем замедления. В гнездо с надписью на затворе ЭХП устанавливается механизм ЭХП. В гнездо с надписью на затворе ЭХЗ устанавливается механизм ЭХЗ и сверху его под затвор сменное сопротивление, соответственное данному времени замедления. Механизмы ЭХП и ЭХЗ после установки их в гнезда блока запираются затворами. Затвор ЭХП должен стоять на центральном контакте механизма ЭХП, а затвор ЭХЗ - на контакте сменного сопротивления. Если мину требуется установить без замедления, то в гнездо с надписью на затворе ЭХЗ установить 2-ой ЭХП и сопротивление с надписью ЭХП 30 МИН. В данном случае мина будет перебегать в режим ожидания цели через 20-360 минут. 3. Установить взрыватель в данное положение. При установке в положение ПРОТИВОТРАНСПОРТНАЯ вытащить вилку ОБ из гнезд с надписью ОБЪЕКТЫ. С ВИЛКОЙ. При установке в положение ОБЪЕКТНАЯ вилка ОБ остается в гнездах. При установке в положение ИЗВЛЕКАЕМАЯ вилка с номером мины удаляется из гнезд с надписью НЕИЗВЛ. С ВИЛКОЙ. При установке в положение НЕИЗВЛЕКАЕМАЯ И НЕОБЕЗВРЕЖИВАЕМАЯ вилка с номером остается в гнездах. 4. Установить в корпус взрывателя под защелку детонатор -тротиловую шашку массой 400 г запальным гнездом ввысь. 5. Установить источник тока, зачем: - зачистить концы проводов на длине 10-15 мм; - установить батарею в стакан проводами ввысь; - подключить провода к клеммам на панели в согласовании с маркировкой. 6. Проверить малым омметром М-57 отсутствие замыкания и напряжения на гнездах ЗАПАЛ, зачем подключить омметр к гнездам; стрелка омметра должна оставаться недвижной на знаке (бесконечность). 7. Установить вилку электрозапального устройства ЭЗУ в гнезда ЗАПАЛ, воткнуть втулку ЭЗУ в открытый конец капсюля-детонатора № 8-А и потом установить капсюль-детонатор в запальное гнездо детонатора. 8. Закрыть крышку взрывателя и поджать ее винтом при помощи ключа. 9. Соединить приготовленный взрыватель с главным зарядом, зачем установить взрыватель на торец заряда, имеющий звездочку, и повернуть по ходу часовой стрелки так, чтоб захваты на деньке корпуса взрывателя вошли в защепление со звездочкой. Вынутые при снаряжении взрывателей вилки сдаются командиру и в следующем хранятся вкупе с отчетными документами на установку мин.

Установка мины МЗМ-2 и перевод в боевое положение

Установка мины МЗМ-2 на стальной дороге в качестве противопоездной либо для разрушения разных объектов в положение ОБЪЕКТНАЯ делается так же, как и мины МЗУ. Пусковой трос мины МЗМ-2 имеет длину 1,5 м, и потому его конец, выведенный без извивов на поверхность грунта, маскируется на месте установки мины. Место конца троса отмечается колышком. Как в качестве противопоездной, так и в качестве объектной мины взрыватель МЗМ-2 может устанавливаться без главного заряда, а только с зарядом, составленным из тротиловых шашек, подрывных зарядов, противотанковых мин (без взрывателей) и др. В данном случае взрыватель МЗМ-2 устанавливается на заряд дном либо с боковой стороны заряда впритирку к нему боком, имеющим выемку, указывающую место расположения детонатора. Перевод мины в боевое положение зависимо от обстановки и задания может выполняться сразу после маскировки мины либо при переводе минных заграждений, установленных заранее, в первую степень готовности. Для перевода мины МЗМ-2 в боевое положение нужно: - найти замаскированный конец пускового троса; - вынуть из грунта поначалу резиновый шланг; - выдернуть пусковой трос; - замаскировать оставшееся отверстие и снять колышек. в отчетных документах на установку мин отмечается время перевода мины в боевое положение (дата и часы). Вилки, вынутые из взрывателей при их подготовке и пусковые тросы сдаются командиру и хранятся совместно с отчетными документами на установку мин.

Обезвреживание мины МЗМ-2

Обезвреживать разрешается мины, находящиеся в неопасном положении - пусковой трос не выдернут, и мины установленные в положение ИЗВЛЕКАЕМАЯ и находящиеся режиме замедления, если до истечения времени замедления осталось более 30% от установленного времени замедления и более 2-ух суток. Для обезвреживания мины МЗМ-2 нужно: - откопать и снять мину с места установки; - отвинтить прижимающей винт и снять крышку; - вытащить вилку электрозапального устройства ЭЗУ из гнезд ЗАПАЛ, вытащить ЭЗУ вкупе с капсюлем-детонатором № 8-А из запального гнезда и разъединить их; - вытащить тротиловую шашку; - вытащить сменное сопротивление и механизмы ЭХЗ и ЭХП, - закрыть крышку и поджать ее винтом; - отсоединить взрыватель от главного заряда; - отсоединить пусковой трос. Мины МЗМ-2 которые не переводились в боевое положение (пусковые тросы не выдергивались), после проверки исправности и подмены источников тока по мере надобности могут устанавливаться повторно. Мины, которые были переведены в боевое положение, после снятия уничтожаются. Воспрещается обезвреживать: - мины установленные в положение НЕИЗВЛЕКАЕМАЯ И НЕОБЕЗВРЕЖИВАЕМАЯ и переведенные в боевое положение; - мины установленные в положение ИЗВЛЕКАЕМАЯ и находящие, в режиме замедления, если до истечения времени замедления осталось наименее 30% от установленного времени замедления либо наименее 2-ух суток; — мины невзорвавшиеся, время замедления которых истекло. Мины не подлежащие обезвреживанию, уничтожаются на месте установки так же, как и мины МЗУ, установленные в положение ПОЕЗД либо ОБЪЕКТ. Главные тактико-технические свойства мины МЗМ-2 Тип - Неконтактная Масса мины 17,7 кг Масса взрывателя 3,5 кг Масса главного заряда 14,2 кг Масса ВВ: - детонатора во взрывателе 0,4 кг - главного заряда 12,2 кг Наибольший размер мины 205 мм Высота мины 515 мм Высота взрывателя 120 мм Сенсор цели - Вибрационный Механизмы далекого взведения и замедлений - Химические Время взведения - От 10 до 180 мин Время замедления - От 1 до 180 суток Погрешность срабатывания: - при замедлении более 2-ух суток  От -10 до +70% - при замедлении до 2-ух суток  До +150% Глубина установки  0,5-1,5 м Температурный спектр внедрения От -15 до +40°С Состав комплекта Взрыватель МЗМ-2 - 1 Комплектующие элементы взрывателя: - тротиловая шашка 400 г - 1 - источник тока (батарея 64/1,5-МЦГ) - 1 - электрозапальное устройство ЭЗУ - 1 - капсюль-детонатор № 8-А - 1 - механизм ЭХП - 2 - механизм ЭХЗ - 1 - набор сопротивлений (11 шт.) - 1 компл. - пусковой трос в резиновом шланге - 1 - ключ - 1 - макеты ЭХП и ЭХЗ (на две мины) - 2 Основной заряд - 1
