Противопехотная мина ПОМ-1 / ПОМ-1С (СССР)

Противопехотные мины ПОМ-1 / ПОМ-1С созданы для установки на местности противопехотных минных полей в целях поражения живой силы противника. Мина ПОМ-1 - противопехотная осколочная радиального поражения, устанавливаемая средствами удаленного минирования. Мина может устанавливаться лишь на грунт средствами удаленного минирования - ручными ПКМ-1, вертолетными ВСМ-1, наземными минными заградителями УМЗ, УГМЗ.  Из них основным  средством является ВСМ-1. Возможность установки мин ПОМ-1 вручную не предусматривается. Мины ПОМ-1 / ПОМ-1С располагаются по 8 штук в кассетах КСО-1. Кассеты помещаются в соответственный носитель (ПКМ-1, ВСМ-1, УМЗ, УГМЗ). Отстреливание мин ПОМ-1 / ПОМ-1С из кассеты происходит электроимпульсом, подаваемым с пульта управления. В момент вылета мины из кассеты из нее выдергивается предохранительная чека, которая прикреплена к вытяжному тросику и высвобождаются центробежный  предохранитель и пиротехнический замедлитель. Поначалу работает пиротехнический замедлитель, а после того, как выгорит пиротехнический состав и   предохранительный подпружиненный стержень высвободит центробежный предохранитель. После вылета из кассеты, под воздействием набегающего потока воздуха мина получает вращение. Для этого на корпусе имеются аэродинамические приливы-крылья. Центробежный предохранитель вызволяет две крестовины на нижней и верхней половинах корпуса, которые задерживают подпружиненные якоря грузики с нитями. Крестовины отбрасываются от корпуса, якоря-грузики под воздействием пружин вылетают из корпуса. Под воздействием центробежной силы якоря-грузики отбрасываются от корпуса на длину нитей. После падения мины на землю и исчезновения центробежной силы оборотное движение центробежного предохранителя замыкает контакты огневой цепи. Отныне мина находится в боевом положении и начинается отсчет времени боевой работы, который может составлять от 1 до 40 часов (В среднем 20 часов). Весь процесс приведения мины ПОМ-1 в боевое положение с момента вылета из кассеты занимает 60-90 секунд. Взрыв мины ПОМ-1 / ПОМ-1С происходит при изменении положения мины более чем на 15-20 градусов, что происходит вследствие того, что боец противника зацепившись за узкую капроновую нить безизбежно стронет мину с места. По истечении срока боевой работы происходит самонейтрализация мины методом недлинного замыкания источника питания. После чего мина неопасна, но никаких наружных признаков (сигналов) самонейтрализации в конструкции  мины не имеется. Мина ПОМ-1 / ПОМ-1С неизвлекаемая и необезвреживаемая. Взрыватель интегрированный электроконтактный. Одна кассета дает эллипс рассеивания 8-10 на 18-20 метров (т.е. в границах этого эллипса будут разбросаны восемь мин из одной кассеты). Меж минами расстояния в среднем 1,5-7 метров. Натяжные нити   восьми мин неоднократно пересекаясь, обеспечивают 100-процентную возможность того, что боец противника зацепится за одну  из нитей. Один вертолет одним боеомплектом ВСМ-1 (29 кассет) устанавливает минное поле 2000х30 метров. Звено вертолетов устанавливает минное поле размером 13,2 км х 30м. за 3-4 минутки. Борьба с минами ПОМ-1 по другому, чем неоднократное проезжание по местности бронемашинами невозможна. Хотя мина и железная, но использовать для их поиска и обнаружения металлодетектор (миноискатель) либо щуп нереально, т.к. пятиметровые нити исключают приближение к мине. Траление мин забрасыванием кошек в веревками, как это делается в отношении обыденных мин натяжного деяния, также очень небезопасно из-за того, что в силу высочайшей чувствительности взрыв мины вероятен уже в момент падения веревки на нить мины. Проделывание проходов в минных полях из мин ПОМ-1 при помощи взрывных установок разминирования (УР-67, УР-77, ЗРП-2, южноамериканские M58 MICLIC, M60 AVLM, ESMB "Mongoose") дает отличные результаты.

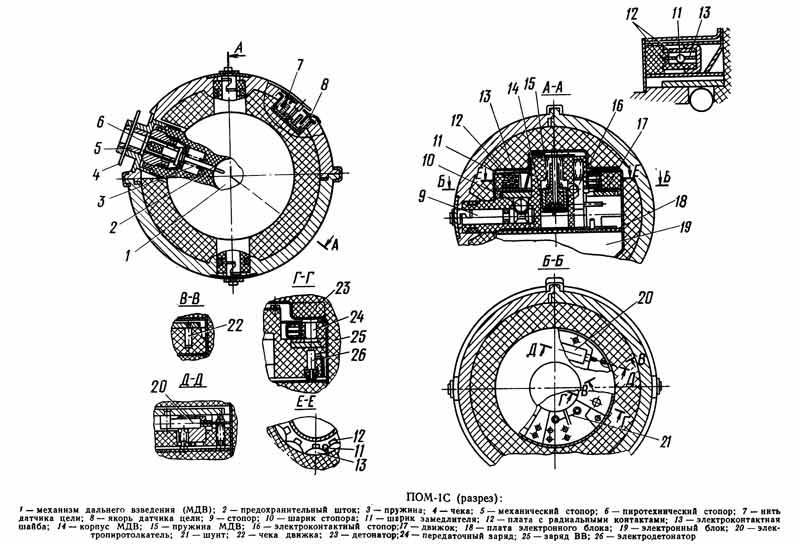

Устройство мины ПОМ-1С

Мина ПОМ-1С состоит из корпуса, заряда взрывчатого вещества и взрывателя. Корпус мины металлической, представляет собой сферу, состоящую из 2-ух частей, соединенных меж собой железной обоймой. Снаружи на корпусе имеются приливы, обеспечивающие стабилизацию мины в полете за счет раскручивания ее набегающим потоком воздуха, и втулка предохранителя. На каждой полусфере корпуса имеются по четыре гнезда с сенсорами цели мины (всего 8 шт.), удерживаемые 2-мя крестовинами. Каждый сенсор состоит из нити длиной 6 м. навитой на якорь и пружины. Один конец закреплен за якорь, другой - за корпус мины. Подпружиненный якорь удерживается концом крестовины. Крестовины фиксируются стопорами при помощи шарика. Заряд ВВ заполняет свободный объем в корпусе вокруг взрывателя. Взрыватель электромеханический с наклонным исполнительным механизмом (шариковым замыкателем), гидромеханическими механизмами далекого взведения и самоликвидации. Шариковый замыкатель состоит из 2-ух плат с круговыми контактами, электроконтактной шайбы и шарика. В транспортном положении взрыватель в кассете стопорится предохранительной чекой (одна на четыре мины), механическим и пиротехническим стопорами, которые задерживают предохранительный шток, не позволяющий передвигаться механизму далекого взведения. Элементы огневой цепи состоят из электродетонатора, передаточного заряда и детонатора. Цепь электродетонатор - передаточный заряд в транспортном положении перекрыта движком.

Принцип деяния мины ПОМ-1С

При выбросе мин ПОМ-1С из кассеты поджигаются пиротехнические стопоры, мины сходят с чеки и освобождаются механические стопоры. После прогорания пиротехнического состава предохранительный шток перемещается под действием пружины, выталкивая механический - стопор и освобождая ход механизму далекого взведения. Корпус МДВ начинает передвигаться под действием пружины, преодолевая сопротивление водянистого каучука. По истечении времени, равного приблизительно половине времени взведения, корпус МДВ высвобождает электроконтактный стопор, который при собственном движении к электрическому блоку срезает шунт-контакт 2К1, нейтрализующий статические токи наводки, и замыкает контакт 1К1. Электронная цепь подключается к источнику тока и конденсатор С начинает заряжаться. По истечении времени далекого взведения корпус МДВ замыкает контакт ВМГ1, конденсатор С разряжается на электропиротолкатель, при срабатывании которого движок поворачивается до упора, срезая чеку. При повороте движка происходит последовательное размыкание контакта 2К2, краткосрочное замыкание контакта 1К2 и замыкание контакта 3К2, что приводит соответственно к обесточиванию цепи толкателя, разрядке конденсатора, подключению электродетонатора и шарикового замыкателя (ШЗ) к электронной цепи. Замыкатель ШЗ находится в разомкнутом состоянии, потому что шарик за счет конфигурации электроконтактной шайбы не касается круговых контактов. Не считая того, при повороте движка замыкается огневая цепь электродетонатор - передаточный заряд. Сразу шарики, удерживающие крестовины, западают в пустоты движка, крестовины сбрасываются с корпуса мины, освобождая якоря сенсоров цели. Якоря под действием пружин выбрасываются из гнезд корпуса, разматывая нити сенсоров цели. После зарядки конденсатора С мина переводится в боевое положение. Воздействие на сенсор цели либо на корпус мины вызывает ее наклон, шарик, перекатываясь из 1-го (устойчивого) положений в другое, замыкает контакт ШЗ в электронной цепи, конденсатор при всем этом разряжается на электродетонатор, что вызывает его взрыв и взрыв заряда мины. При отсутствии воздействия на мину она взрывается по истечении времени самоликвидации.

Ликвидирование мин ПОМ-1С (ПОМ-1)

Мины ПОМ-1С (ПОМ-1) уничтожаются на месте их установки механическим тралением либо взрывным методом. Ликвидирование мин механическим тралением осуществляется при помощи кошки из убежища либо из бронированной техники. При ликвидировании взрывным методом рядом с миной укладывается удаленно (к примеру, из убежища при помощи шеста) заряд массой 0,2-0,4 кг с закрепленным в нем электродетонатором, присоединенным к электровзрывной сети. Мины ПОМ-1С (ПОМ-1) могут расстреливаться из стрелкового орудия с принятием нужных мер предосторожности. Воспрещается подходить к установленным на местности минам ПОМ-1С (ПОМ-1) и трогать их с места.

Маркировка мин ПОМ-1С (ПОМ-1)

Маркировка мин ПОМ-1С (ПОМ-1) нанесена темной несмываемой краской на поверхности корпуса. Она содержит: шифр мины; шифр либо номер завода-изготовителя; номер партии и год производства; шифр взрывчатого вещества. Технические свойства мины ПОМ-1 / ПОМ-1С Тип мины - удаленно устанавливаемая осколочная, радиального поражения, кассетная Масса мины - 0,75 кг Масса заряда (ТНТ) - 0,10 кг Материал - графитизированная сталь Радиус сплошного поражения - 4 м Тип МДВ - гидромеханический Время ДВ - 60-600 с Тип самоликвидатора - гидромеханический Время самоликвидации - 1-40 час Тип взрывателя - электромеханический, с натяжным сенсором цели Количество сенсоров цели - 8 шт по 6 м Количество мин в кассете - 8 шт Радиус сплошного поражения - 7-11 м Радиус шара - 80,4 мм Чувствительность сенсора цели - 350-450 гр Время далекого взведения - 60-90 с Время боевой работы - 1-40 час Метод установки - ПКМ, УМЗ, ВСМ-1 Температурный спектр внедрения - от –40 до +50С Гарантийный срок хранения - 5 лет (по источнику тока)
