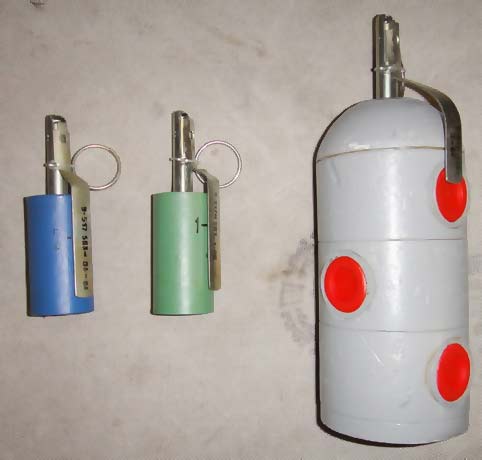

Ручные светозвуковые гранаты «Факел» и «Факел-салон» (СССР)

Ручная лимонка многоэлементная светозвукового воздействия «Факел» создана для психофизиологического воздействия на правонарушителей при проведении особых операций по захвату вооруженных преступников, по освобождению заложников и при пресечении массовых беспорядков. Ручная светозвуковая лимонка «Факел» является кассетной гранатой с апериодичным срабатыванием светозвуковых частей (6–9 штук), выкидываемых на дальность до 15 м. Шестиэлементная лимонка имеет папковый цилиндрический корпус с 6 ячейками для частей и запал (предохранительно-пусковой механизм типа У-517 М), аналогичный взрывателю УЗРГМ, с предохранительным рычагом, чекой с кольцом и удаленной трубкой. Светозвуковой элемент имеет замедлитель, вышибной и разрывной заряды.

Лимонка «Факел-салон» может применяться в помещениях с ограниченным местом, в том числе в автомобильном салоне. Светозвуковая лимонка «Факел-салон» (сокращенное заглавие "Факел-С") состоит из картонного корпуса, снутри которого находятся: светозвуковой элемент, замедлитель и узел инициирования. Для приведения гранаты в действие употребляется накольный механизм, аналогичный по конструкции и принципу деяния ударно-спусковому механизму запала УЗРГМ. В конструкции узла инициирования употребляется капсюль-воспламенитель КВ-3В; для возбуждения взрыва заряда светозвукового элемента употребляется капсюль-детонатор 3КД6.

При выдергивании предохранительной чеки отбрасывается спусковой рычаг накольного механизма и ударник под действием разжимающейся пружины накалывает капсюль-воспламенитель. При всем этом воспламеняется заряд замедлителя. После сжигания замедлителя срабатывает узел инициирования и возбуждает взрыв главного заряда светозвукового элемента. На корпусе имеется надпись: "ФАКЕЛ-С", также маркировка, содержащая номер партии, в составе которой сделана лимонка, год ее производства. Обозначенная маркировка накладывается краской либо эмалью темного цвета. Наружняя поверхность прокладки, фиксирующей светозвуковой элемент снутри корпуса гранаты окрашивается в красноватый цвет. Многоэлементная ручная светозвуковая лимонка «Факел». Действенный радиус деяния, м - 20 Количество выкидываемых частей, шт - 6 Сила света каждого элемента, кд - 10 млн Звуковое давление на удалении 10 м, дБ - более 145

Одноэлементная ручная светозвуковая лимонка «Факел-С». Лимонка пожаробезопасна и при срабатывании не дает осколков. Может применяется в помещениях ограниченного объёма, также в салонах самолетов, поездов, машин. Действенный радиус деяния, м - 5 Количество светозвуковых частей, шт - 1 Сила света элемента, кд - более 10 млн Звуковое давление на удалении 10 м, дБ - более 145 Масса, кг - 0,1
