Противотанковая ручная граната РКГ-3 (СССР)

Противотанковая ручная кумулятивная лимонка РКГ-3 создана для борьбы с танками, самоходно-артиллерийскими установками САУ, бронетранспортёрами БТР, также для разрушения длительных и полевых оборонительных сооружений. Ручная кумулятивная лимонка РКГ-3 была принята на вооружение в 1950 году. Ввиду отсутствия альтернатив этот боеприпас достаточно стремительно вытеснил противотанковые гранаты прошлых моделей. Малость позднее были сделаны две модификации гранаты – РКГ-3Е и РКГ-3ЕМ. Конструкция этих боеприпасов осталась предыдущей, конфигурации задели только кумулятивного заряда и технологий производства.

Воспламенительный механизм гранаты ударно-мгновенного деяния с пятью ступенями предохранения. После броска полёт кумулятивной гранаты дном вперед, для большего пробивного деяния, обеспечивается матерчатым конусом-стабилизатором. Применение гранаты допускается только из-за укрытий. Лимонка имеет последующие главные части: - корпус цилиндрической формы; - заряд ВВ марки ТГ-45; - запал моментального деяния; - ручку.

Корпус имеет дно, крышку и оболочку. Дно (в форме стакана) и оболочка соединены обкаткой. Крышка навинчивается на оболочку и имеет трубку для запала и резьбу для ручки, В оболочке размешена кумулятивная воронка и заряд ВВ (ТГ-45), состоящий из главного и доп зарядов, разделённых 3-мя картонными прокладками - экраном (инертной линзой). У гранат РКГ-3 и РКГ-3Е кумулятивная воронка сделана из стали, у РКГ-3ЕМ - из меди (пластичность материала воронки увеличивает бронепробиваемость).

Запал имеет втулку, в какой размещён капсюль-детонатор накольного деяния, и гильзу с доп детонатором. Ручка служит для удобства воззвания с гранатой и размещения устройств. Ручка загерметизирована пергаментным кружком и имеет: - корпус ручки; - воспламенительный механизм; - предохранительное устройство; - стабилизатор.

Корпус предназначен для соединения всех частей ручки. На его переднюю часть насажена подвижная муфта с пружиной и резьбой для корпуса ударного механизма. К корпусу прилегают снаружи е 2-ух сторон откидная планка и планка откидного колпака. Снутри, в средней части корпуса, бездвижно закреплён фланец центральной трубки.

Воспламенительный механизм служит для возгорания капсюля-детонатора запала и имеет: - корпус - стакан с конусным дном и резьбой; - трубку с фланцем и уширением в средней части; - корпус ударника с воронкой и 4-мя поперечными отверстиями; - ударник с жалом, проточкой и боевой пружиной; - предохранительные шарики (два огромных и два малых); - предохранительную пружину; - инерционный грузик сферической формы.

Корпус ударника помещается в трубке с фланцем. Снутри корпуса размещён ударник с боевой пружиной во взведенном состоянии. Два огромных шарика задерживают корпус ударника в трубке, а два малых - ударник в корпусе ударника. Предохранительная пружина, делая упор на фланец воронки и фланец трубки, не позволяет инерционному грузику передвигаться во время полёта, Внутренняя резьба стакана служит для соединения ручки с корпусом гранаты,

Предохранительное устройство включает: - предохранительную чеку е кольцом; - инерционный предохранитель; - механизм далекого взведения.

Предохранительная чека извлекается рукою перед видном гранаты. Инерционный предохранитель обеспечивает безопасность гранаты после извлечения чеки и выключается при взмахе. Он состоит из подвижной муфты с пружиной и откидной планки. Подвижная муфта держит от выпадения шарик, который стопорит планку откидного колпака, не позволяя колпаку отделиться от ручки. Откидная планка держит откидной колпак своим отогнутым концом, соединяя его с подвижной муфтой с помощью чеки с кольцом, проходящей через проушины муфты и изогнутую часть откидной планки.

Механизм далекого взведения предназначен для исключения взрыва гранаты при случайном ударе о препятствие поближе 1-го метра от метающего. Механизм имеет: - стержень с колпачком и пружиной; - ниппель, закреплённый кернением в центральной трубке; - два защити тельных шарика.

Стержень, пружина которого ежата, застопорен 2-мя шариками в ниппеле, при всем этом конец стержня pacпoложeн в корпусе ударника, разводя в стороны два огромных шарика, которые задерживают корпус ударника от передвижения. Стержень проходит через отверстие в инерционном грузике, не позволяя грузику передвигаться.

Стабилизатор служит для придания гранате направленного полёта - дном корпуса вперёд. Стабилизатор имеет: - откидной колпак с планкой и пружиной; - матерчатый конус, прикреплённый верхушкой к откидному колпаку; - четыре проволочных пера для раскрытия конуса; - подвижную трубку с пружиной стабилизатора, втулкой и кольцом.

В сложенном положении перья стабилизатора с матерчатым конусом, закреплённые кольцом, прилегают к подвижной трубке, насаженой на центральную трубку. Пружина стабилизатора сжата меж фланцем подвижной трубки и втулкой. Стабилизатор в ручке удерживается откидным колпаком со сжатой пружиной,

Действие гранаты РКГ-3ЕМ Для подготовки гранаты к применению нужно: - отделить ручку от корпуса; - воткнуть в трубку корпуса запал; - намотать ручку па корпус до отказа; Для внедрения нужно: - разогнуть концы чеки (снять 1-ю ступень предохранения); - выдернуть чеку за кольцо (снять 2-ю ступень) и резким взмахом кинуть гранату в цель.

При взмахе выключается инерционный предохранитель (3-я ступень) - под действием силы инерции корпус с подвижной муфтой отходит от ручки, освобождая пружинный конец откидной планки и шарик планки откидного колпака. В момент броска ручка и корпус под действием пружины муфты занимают прежнее положение, но без шарика и с освобожденным пружинным концом откидной планки. В полёте, под действием собственной пружины, отделяется откидной колпак, расцепляясь с откидной планкой. Пружина стабилизатора выталкивает из ручки конус, который, под действием проволочных перьев и сопротивления воздуха, раскрывается и вытягивает подвижную трубку.

При всем этом срабатывает механизм далекого взведения - в центральной трубке освобождаются шарики, удерживающие стержень. Стержень под действием собственной пружины выходит из корпуса ударника, освобождая огромные шарики (4-я ступень), и из капала инерционного грузика. Корпус ударника от продвижения вперёд удерживается только предохранительной пружиной (5-я ступень) и трснием - лимонка готова к взрыву. При ударе гранаты о преграду инерционный грузик, сжимая предохранительную пружину, перемещает корпус ударника. Дойдя до уширения (канавки) трубки с фланцем, малые шарики высвобождают ударник, который резко продвигается и накалывает капсюль-детонатор запала, вызывая взрыв заряда.

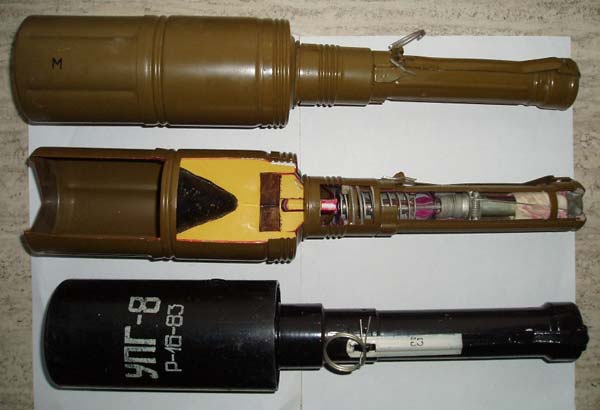

Модификации РКГ-3Е - бронепробиваемость увеличена до 170 мм при подходе гранаты к цели под углом 30° от нормали. Кумулятивная воронка изготовлена из стали. Принята на вооружение посреди 1950-х годов. РКГ-3ЕМ - бронепробиваемость увеличена до 220 мм при подходе гранаты к цели под углом 30° от нормали. Кумулятивная воронка изготовлена из меди. Принята на вооружение посреди 1950-х годов. Для обучения приёмам метания и воззвания с гранатой выпускались разрезные и учебно-тренировочные гранаты, также учебно-имитационная лимонка УПГ-8.

Тактико-технические свойства РКГ-3 Масса гранаты, гр 1070 Масса заряда, гр 600 Тип ВВ - ТГ-40 Длина гранаты, мм 400 Поперечник гранаты, мм 76 Дальность метания, м 15-20 Бронепробиваемость, мм - 170 (РКГ-3Е), 220 (РКГ-3ЕМ).
