Противотанковая мина ПТМ-1Г (СССР)

Кассетные противотанковые мины созданы для удаленного минирования местности в целях поражения танков, БМП, БТР и другой боевой техники противника. Мины для наземных заградителей, вертолетной системы минирования ВСМ-1 и переносного комплекта минирования располагаются в унифицированных по конструкции и размерам кассетах, для авиационных систем минирования - в блоках, для ракетно-артиллерийских систем минирования - в кассетных головных частях снарядов. Для обеспечения безопасности в воззвании взрыватели кассетных мин имеют две ступени предохранения. Снятие ступеней предохранения делается поочередно в процессе установки автоматом. Механизм далекого взведения обеспечивает перевод мины в боевое положение после ее приземления и установки (занятия устойчивого недвижного положения) на местности. Мины имеют механизмы самоликвидации, обеспечивающие автоматический взрыв их по истечении данного времени нахождения в боевом положении. Индустрией выпускаются противотанковые мины типа ПТМ-1 (ПТМ-1 и ПТМ-1Г) и ПТМ-3. Не считая того, выпускаются практические противотанковые мины УИ-ПТМ-1Г, УИ-ПТМ-3К и УИ-ПТМ-3Р. Мина УИ-ПТМ-1Г имеет инертное снаряжение и массогабаритный макет взрывателя с термическим сенсором и пиротехническим замедлителем без других частей боевой цепи. Мина УИ-ПТМ-3Р заместо боевого заряда имеет пиротехнический блок, состоящий из воспламенителя, сигнального состава и боевого взрывателя. Мина УИ-ПТМ-3Р отличается от УИ-ПТМ-3К тем, что имеет приспособление для ее установки вручную.

Устройство мины ПТМ-1Г

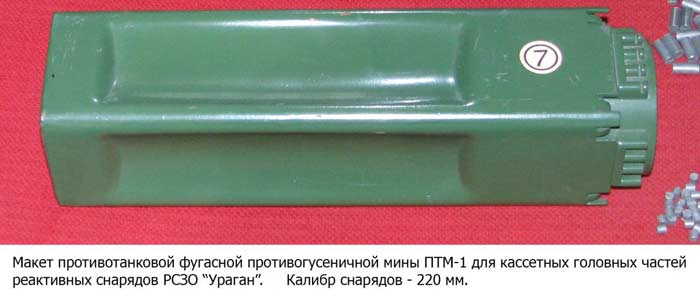

Мина ПТМ-1Г состоит из полиэтиленового корпуса удлиненной формы с поперечным сечением в виде сектора с углом 44° и взрывателя. Корпус заполнен зарядом из пластинчатого взрывчатого вещества ПВВ-12С-1. Для упрочения корпуса на его конце надет колпачок. Взрыватель мины крепится в корпусе железным кольцом шириной 0,7 мм, которое обжимается при помощи цанги и вдавливает целофан горловины в кольцевые канавки на корпусе взрывателя. Взрыватель состоит из замедлителя пиротехнического с термическим сенсором и вышибным зарядом ВЗ-3, предохранительно-детонирующего устройства (ПДУ), сенсора цели, механизма самоликвидации, корпуса, стакана и детонатора. Замедлитель пиротехнический предназначен для взведения взрывателя в боевое положение через 60-100 с после воздействия на термический сенсор импульсов давления и температуры пороховых газов вышибного заряда кассеты. Он состоит из кольца, в которое запрессован замедлительный состав с воспламенительными столбиками и суконной прокладки и платы. Кольцо плата и прокладка соединены 2-мя винтами. В паз кольца установлена втулка с вышибным зарядом ВЗ-3. Втулка кинематически соединена со штоком. Шток упирается в шток, поджатый пружиной. Конец штока заходит в зацепление с поворотным движком, удерживая в предохранительном положении. Предохранительно-детонирующее устройство создано для обеспечения безопасности взрывателя в транспортном положении и подрыва боевого заряда мины при взведенном взрывателе от воздействия объекта поражения либо от механизма самоликвидации. Оно состоит из платы, поворотного движка, вращающегося на оси под действием пружины кручения, и корпуса. В корпусе расположен передаточный заряд, в движке - капсюль-детонатор КД-Н-10, смещенный в транспортном положении на 45° относительно передаточного заряда и ударника. Правильное размещение корпуса относительно платы обеспечивается фиксаторами. В плате размещена втулка, в которую запрессованы пиротехнический замедлитель и вышибной заряд; под вышибным зарядом размещен ударник. Не считая того, в плате размещен капсюль-воспламенитель КВ-Н-1. В корпусе размещен накольный механизм, состоящий из втулки, ударника, 2-ух шариков, пружин и пробки. Передвижение втулки накольного механизма в транспортном положении ограничивается поворотным движком. Плата и корпус соединены 2-мя винтами. Сенсор цели взрывателя предназначен для приведения в действие огневой цепи при воздействии на мину объекта поражения. Он состоит из корпуса, в каком размещены железный колпачок и резиновый колпачок, и двойной полиэтиленовой трубки, герметично соединенной с втулкой. Трубка заполнена полиметилсилоксановой жидкостью ПМС-300, конец ее герметично закрыт пробкой. Механизм самоликвидации предназначен для взрыва мины через определенный просвет времени в случае, если за этот период времени не вышло срабатывание взрывателя от воздействия на него объекта поражения. Он состоит из корпуса, штока с пружиной, платы с капсюлем-воспламенителем КВ-Н-1, ударника с пружиной, штока с пружиной. Место под штоком заполнено синтетическим каучуком. Ударник удерживается в предохранительном положении 3-мя шариками, которые упираются в шток. Шток, в свою очередь, удерживается от передвижения 2-мя шариками и вкладышем, которые упираются в подпружиненный шток. Корпус предназначен для размещения всех частей взрывателя и соединения его с миной. В дно корпуса ввернуты сенсор цели и детонатор состоящий из стакана, в который запрессовано 3,7 г взрывчатого вещества тэн.

Принцип деяния мины ПТМ-1Г

При установке мин системами удаленного минирования условием пуска механизма далекого взведения (замедлителя пиротехнического) является одновременное воздействие давления (2-3 МПа) и температуры (более 310°С) продолжительностью 3-10 с. При отстреле мин из кассет пороховые газы действуют на размещенные на торцах взрывателей термические сенсоры, которые воспламеняют замедлительный состав. По истечении 60-100 с от воспламенительного столбика срабатывает вышибной заряд. Давлением газов втулка пробивает по ослабленному сечению донышко кольца и при собственном перемещении вытаскивает за верхний фланец шток ввысь. Вкупе со штоком под действием пружины перемещается шток, который выходит из зацепления с движком. Освободившийся движок под действием пружины кручения поворачивается на угол 45° до упора своим ушком в выступ корпуса, при всем этом капсюль-детонатор становится в боевое положение, т. е. над передаточным зарядом и под ударником. Сразу при перемещении штока шарик выкатывается в его проточку, освобождая тем шток механизма самоликвидации. Шток под действием пружины начинает передвигаться, вытесняя каучук через кольцевой зазор меж штоком и стеной корпуса в другую полость. Таким образом, взрыватель взведен и механизм самоликвидации запущен. При воздействии на мину объекта поражения происходит деформация эластичного корпуса мины и пластичного ВВ, давление передается на трубку сенсора цели. Жидкость в трубке давит на резиновый колпачок, который выгибается и давит на железный колпачок. Колпачок через пробку, сжимая пружину, перемещает в осевом направлении втулку. При взведенном взрывателе напротив втулки размещается отверстие в движке, достаточное для прохода большего поперечника втулки. При перемещении втулки на величину, достаточную для выкатывания шариков, ударник под действием пружины накалывает капсюль-воспламенитель, который через замедлитель (0,05±0,025 с) воспламеняет вышибной заряд. От срабатывания вышибного заряда ударник накалывает капсюль-детонатор, потом поочередно срабатывает передаточный заряд и детонатор, вызывая взрыв боевого заряда мины. Если до истечения времени самоликвидации не произойдет воздействие на мину объекта поражения, она взрывается от механизма самоликвидации в момент, когда торец штока опустится ниже отверстия с шариком, При всем этом шарики выкатываются в свободное место, освобождая ударник, который под действием пружины накалывает капсюль-воспламенитель. Форс огня от капсюля-воспламенителя передается по каналу через замедлитель на вышибной заряд, от срабатывания которого ударник накалывает капсюль-детонатор. Дальше поочередно срабатывают передаточный заряд, детонатор и заряд мины.

Ликвидирование мины ПТМ-1Г

Установленные мины ПТМ-1Г не снимаются. Мины с механизмами самоликвидации взрываются автоматом по истечении установленного срока. Не взорвавшиеся по истечении 2-ух наибольших сроков самоликвидации мины уничтожаются взрывным методом. Заряд ВВ массой 0,2 кг укладывается рядом с миной (с боковой стороны) и подрывается. При установке заряда воздействие на мину должно быть исключено. Мины с самоликвидаторами могут уничтожаться ранее истечения двойного срока самоликвидации расстреливанием из пулемета (автомата), установленного в танке либо бронетранспортере. Ликвидирование мин затратными зарядами ранее истечения двойного срока самоликвидации воспрещается. Главные свойства ПТМ-1Г Тип - Кассетная фугасная противогусеничная Масса мины 1,6 кг Масса заряда (ПВВ-12С-1) - 1,1 кг Габаритные размеры 337х70х69 мм Материал корпуса - Целофан Взрыватель - Гидромеханический нажимного деяния Время далекого взведения  60-100 с Боевая продуктивность - Перебивает гусеницу среднего танка Механизм самоликвидации - Гидромеханический Время самоликвидации - 3-40 ч Температурный спектр внедрения - от -40 до +50°С Гарантийный срок хранения 10 лет
