Подрывной ленточный заряд СЗ-1Э (СССР)

Подрывной заряд СЗ-1Э из эластичного взрывчатого вещества предназначается для разрушения частей конструкций из металла, железобетона и дерева.

Устройство и применение СЗ-1Э

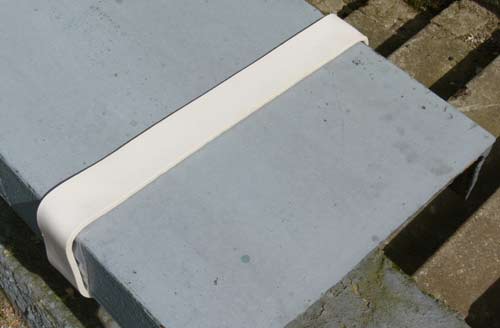

Заряд СЗ-1Э представляет собой гибкую ленту, сформированную из эластичного взрывчатого вещества ЭВВ-11. Для удобства транспортирования и хранения заряд свертывается в рулон вокруг картонной трубки и упаковывается в полиэтиленовый мешок. Слои заряда в рулоне разделены друг от друга фторопластовой пленкой, которая защищает их от слипания меж собой. Заряды оснащаются железными зажимами для их крепления на подрываемых элементах конструкций, ножиками для разрезания заряда на отрезки требуемой длины и шаблонами для производства в массе взрывчатого вещества запальных гнезд под средства взрывания. Учебный подрывной заряд (СЗ-1ЭУ) имеет такую же конструкцию, как и боевой (СЗ-1Э), отличается только тем, что формируется из инертного эластичного состава. Подрывной заряд СЗ-1Э может применяться в виде ленты (удлиненный заряд) и в виде рулона (сосредоточенный заряд). Из зарядов СЗ-1Э при взрывных работах изготовляются заряды нужной массы и формы зависимо от поперечного сечения перебиваемого элемента. Масса заряда определяется расчетом в согласовании с указаниями Управления по подрывным работам так же, как и для зарядов из пластита. Форма заряда определяется формой поперечного сечения и материалом перебиваемого элемента. Зависимо от конструкции и размеров разрушаемого элемента может применяться часть заряда, один заряд либо несколько зарядов. Отрезок заряда нужной длины отрезается острым ножиком на весу либо на неметаллической подкладке. В полевых критериях из зарядов СЗ-1Э можно изготавливать заряды других форм и массы методом перегибания их, наращивания по длине и ширине, также сворачиванием в виде конуса для производства кумулятивных зарядов. Крепление заряда на разрушаемом объекте осуществляется железными зажимами либо средствами находящимися под рукой. Крепление средств взрывания осуществляется в запальных гнездах, сделанных при помощи шаблона, в массе ВВ либо меж слоями заряда. Для взрывания при помощи детонирующего шнура ДШ-В заряд обертывается тремя-четырьмя витками, плотно прилегающими друг к другу и к заряду, либо конец ДШ-В с тремя-четырьмя узлами помещается меж слоями, после этого слои заряда прижимаются друг к другу железными зажимами. При использовании упаковки (ящика) с зарядами в качестве сосредоточенного заряда нужно: - установить (если требуется - закрепить) ящик с зарядами на разрушаемом объекте; - сорвать фанерный щиток, закрывающий отверстие в крышке ящика; - через отверстие в крышке ящика воткнуть электродетонатор (зажигательную трубку, запал МД-5М) меж слоями заряда. Подготовка и приведение в действие средств взрывания выполняются в согласовании с требованиями по их применению. Применение заряда СЗ-1Э более целенаправлено для перебивания железных частей конструкций и там, где требуется получить малое побочное действие разрушения. Железные листы перебиваются удлиненными зарядами, плотно прилегающими к их поверхности. Для полного перебивания листов лента заряда должна перекрывать их поверхность по всей ширине. В случае устройства пробоин зарядом перекрывается только часть поверхности листа, равная величине пробоины. Железные балки (швеллеры, двутавры и т. д.) перебиваются удлиненными зарядами, которые плотно закрепляются на их поперечном сечении. При всем этом части заряда, располагающиеся с обратных сторон полок либо стен балок, нужно устанавливать со сдвигом одна относительно другой по длине балки. Железные трубы подрываются удлиненными зарядами, установленными на внешней поверхности. Удлиненный заряд должен обхватывать более 3/4 окружности трубы. Железные тросы перебиваются зарядом либо его отрезком, обвитым вокруг троса по кольцу, либо парными сосредоточенными зарядами, закрепленными с обратных сторон троса со сдвигом 1-го по отношению к другому. Взрыв обоих зарядов делается сразу. Железные стержни, прутки, бруски и т. п. подрываются кольцевыми, сосредоточенными либо кумулятивными зарядами, сделанными из СЗ-1Э. Древесные элементы сооружений (бревна, брусья, пакеты бревен, кустики свай) подрываются cocpeдoтoчeнными зарядами либо закрепленными по всему периметру подрываемого элемента удлиненными зарядами. Железобетонные элементы конструкций шириной до 100 мм разрушаются одним слоем заряда. На месте подрыва происходит полное выбивание бетона. Для выбивания бетона с частичным перебиванием арматуры нужно два слоя заряда. При толщине подрываемых железобетонных частей конструкций более 100 мм целенаправлено заряды устанавливать таким образом, чтоб части заряда на обратных сторонах подрываемых частей размещались со смещением. Железобетонные элементы конструкций можно разрушать зарядами СЗ-1Э, применяемыми в качестве сосредоточенных. Заряды и набор приспособлений к ним хранятся и транспортируются в древесных, ящиках размером 528х524х246 мм. В ящик упаковываются: 24 заряда СЗ-1Э; 44 железных зажима; 3 шаблона для производства запальных гнезд в массе ВВ заряда; 3 ножика для разрезания зарядов на отрезки подходящей длины. Масса ящика с зарядами и комплектом приспособлений - 39 кг. Тактико-технические свойства СЗ-1Э Тип заряда - Фугасный, ленточный, без оболочки Боевая продуктивность - Один слой ленты перебивает элементы конструкций шириной: - древесные - 250 мм - железобетонные (выбивание бетона) - 100 мм - железные листы - 10 мм Масса заряда 1 кг Тип ВВ - Эластичное ЭВВ-11 Габаритные размеры заряда: ленты: - длина  2000 мм - ширина  50 мм - толщина 7 мм рулона (свернутей ленты): - поперечник 140 мм - высота  50 мм Температурный спектр внедрения -40° до +50°C Методы крепления к элементам конструкций - При помощи железных зажимов и средств находящихся под рукой Время крепления заряда к элементам конструкций  3-5 мин Средства взрывания - Электродетонатор ЭДП (ЭДП-р), зажигательная трубка ЗТП, детонирующий шнур, запал МД-5М
