Зенитный ракетно-пушечный комплекс 96К6 «Панцирь-С1» (Россия)

Создание зенитного комплекса близкого деяния 96К6 «Панцирь-С1» (по кодификации НАТО — SA-22 Greyhound) явилось логическим продолжением развития темы «Тунгуска». Даже снаружи ЗПРК 96К6 «Панцирь-С1» припоминает «Тунгуску», хотя способности у них различные. Дело в том, что «Тунгуска» предназначена в главном для действий в боевых порядках войск. Отсюда и броневая зашита экипажа, и разные системы, обеспечивающие работу ЗПРК на поле боя, в критериях конкретного соприкосновения с противником. 96К6 «Панцирь-С1» имеет другие задачки. Сначала он сотворен для обеспечения противовоздушной обороны тыловых и стратегических объектов.

А тут, как понятно, угроза поражения ЗПРК артиллерийским и стрелковым орудием мала. Вот поэтому 96К6 «Панцирь-С1» не имеет бронезащиты. ЗПРК способен вести борьбу с самолетами тактической авиации, вертолетами, баллистическими и крылатыми ракетами, управляемыми авиабомбами, поражающими элементами высокоточного орудия.

Комплекс смонтирован на базе грузового автомобиля «Урал-5323», имеющего колесную формулу 8x8, что сделало его очень мобильным, обычным в обслуживании и поболее дешевеньким в производстве. Автомобиль обустроен 4-тактным У-образным дизельным движком ЯМЗ-238Б жидкостного остывания с турбонаддувом и конкретным впрыском горючего. Рабочий объем дизеля 14,86 л, мощность 300 л.с. Этот движок в разных модификациях установлен на многих боевых машинах.

Создание семейства движков данного типа началось в дальние 1960-е годы. И хотя было изготовлено несколько модернизаций этого агрегата, за четверть века двигателестроение шагнуло далековато вперед. Сейчас уже дизели данной конструкции, как отмечают сами производственники, по долговечности, экономичности, экологическим нормам, мощностным показателям не соответствуют нынешним требованиям, в особенности если учитывать, что более совершенные конструкции сейчас имеют ресурс 800 тыщ км пробега автомобиля, а их удельная мощность составляет более 31 л.с. с литра рабочего объема мотора. Эти характеристики у ЯМЗ-238Б существенно ниже.

Вобщем, зацикливаться на силовом агрегате нет никакой необходимости, так как его в хоть какой момент можно поменять на другой, более совершенный, что уже делается. Не считая того, совсем не непременно, что базисным авто для 96К6 «Панцирь-С1» в окончательном варианте станет «Урал-5323». Для этих целей полностью подходит четырехосный вездеход Камского автозавода. На нем уже устанавливается данный ЗПРК. К тому же автомобиль - это только повозка для боевого комплекса, который, кстати можно использовать и в стационарном варианте.

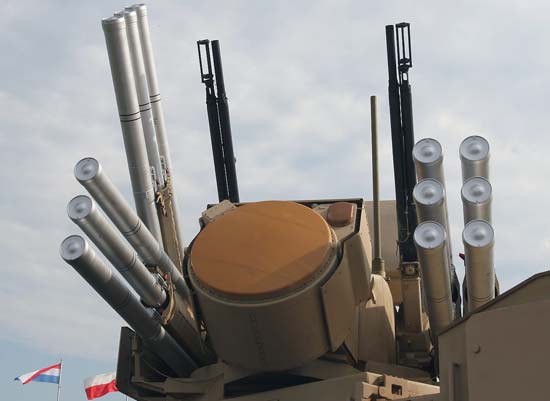

Комплекс 96К6 «Панцирь-С1» состоит из башенной установки с размешенным в ней вооружением, силовыми приводами, радиолокационными и оптико-электронными информационными системами обнаружения и сопровождения и специального кузова, в каком смонтирована аппаратура управления. Тут же размещается боевой расчет в составе командира, оператора и наводчика.

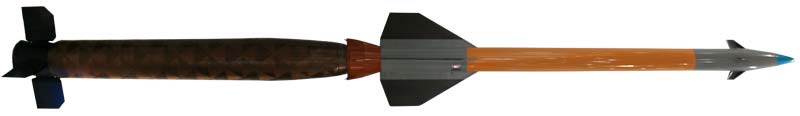

Ракетное вооружение комплекса 96К6 «Панцирь-С1» - это двенадцать зенитных управляемых двухступенчатых бикалиберных ракет ЗУР 57Э6-Е с отделяемым в полете стартовым движком. Маршевая ступень состоит из боевой части, контактного и неконтактного взрывателей и бортовой аппаратуры. Ракета за две с половиной секунды развивает скорость 1.300 м/с. Ее длина составляет 3.200 мм, вес в контейнере 90 кг, вес боевой части 20 кг. Зенитные ракеты способны поражать цели в спектре высот от 5 до 15.000 метров на дальности от 1 до 20 км с вероятностью от 0,6 до 0,8. Время реакции комплекса — 5-6 секунд.

Артиллерийское вооружение ЗПРК 96К6 «Панцирь-С1» состоит из 2-ух автоматических 30-мм пушек 2А72. Эти пушки очень всераспространены в Русской армии. Они инсталлируются на боевых машинах пехоты и другой бронетехнике. Пушка имеет механизм двойного ленточного питания, позволяющий оператору переключаться со стрельбы бронебойно-трассирующими снарядами на стрельбу осколочно-фугасными и осколочно-трассирующими снарядами. Пушка способна поражать цели на дальности от 200 до 4000 м и на высоте О до 3000 м. Исходная скорость снаряда равна 960 м/с. Суммарный темп стрельбы обеих пушек комплекса составляет 700 выстрелов за минуту, и это главный недочет артиллерийского вооружения комплекса, ведь та же «Шилка» имеет скорострельность 2640 выстрелов за минуту, а у «Тунгуски» этот показатель вообщем «зашкаливает» - 4810 выстрелов за минуту. Вобщем, в ближайшее время конструкторами рассматривается возможность установки на ЗПРК более скорострельных орудий.

Для управления стрельбой комплекса 96К6 «Панцирь-С1» была разработана единая многорежимная и многоспектральная радиолокационно-оптико-электронная система управления. В ее состав входят: РЛС обнаружения целей — станция дециметрового спектра с автоматическим измерением азимута, дальности, угла места и скорости цели, способная обнаруживать воздушного противника на дальностях до 36 км; РЛС сопровождения цели и ракеты, работающая в миллиметровом и сантиметровом спектрах и способная делать автозахват и сопровождение целей на дальности до 28 км; также две независящие оптико-электронные системы сопровождения воздушных и наземных целей с дальности до 18 км, работающие в инфракрасном спектре.

96К6 «Панцирь-С1» способен вести огнь сразу по двум целям и в течение одной минутки обстрелять до 12 целей. По утверждению разработчиков, ЗПРК обладает эксклюзивной возможностью вести стрельбу из всех видов орудия в движении, также может поражать не только лишь воздушные, да и наземные и надводные цели.

Комплекс 96К6 «Панцирь-С1» был сотворен в 1994 году и в первый раз продемонстрирован на МАКС-1995. С тех пор комплекс был существенно модернизирован, последняя популярная модификация демонстрировалась на МАКС-2007. 18 марта 2010 года 1-ые серийные 96К6 «Панцирь-С1» заступили на вооружение ВС РФ. По данным узнаваемых договоров, стоимость 1-го ЗПРК 96К6 «Панцирь-С1» при экспортных поставках составляет от 13,15 до 14,67 миллионов баксов США.

Тактико-технические данные ЗРПК 96К6 «Панцирь-С1» Экипаж: 3 человека Масса комплекса: около 20 тонн (находится в зависимости от шасси) Время развёртывания: < 5 минут Время реакции: 4-6 сек Боезапас: 12 ракет 57Э6-Е, 1400 снарядов

Свойства системы обнаружения РЛС: 1РС1-1Е и 1РС2 Тип РЛС: Двухдиапазонная трёхкоординатная Тип антенны: ФАР Спектр: см/мм (канал сопровождения) и см (канал обнаружения)[1] Азимут обзора (обнаружение/сопровождение): 60/45 градусов (360 за счёт механического поворота) Угол места обзора (обнаружение/сопровождение): 60/45 градусов Дальность (ЭПР 2 м?) (обнаружение/сопровождение): 36/30 км [2] Оптико-электронная системы сопровождения: есть Поле зрения: 1,8 х 2,7 градуса Режимы: автоматический/ручной Дальность: 18 км

Ракетное вооружение (57Э6-Е) Тип: двухступенчатая сверхзвуковая твёрдотопливная Наведение: радиокомандное Скорость (наибольшая / на удалении 18 км): 1300/780 м/с Наибольшая скорость цели: 1000 м/с Дальность до цели: 1,2 км — 20 км Высотность цели: 5 м — 15 км Длина: 3,2 м Калибр: бикалиберная — 90/76 мм Масса (без/с ТПК): 74,5/94 кг Тип БЧ: стержневая Масса БЧ: 20 кг Масса ВВ БЧ: 5.5 кг

Пушечное вооружение (2А38М) Тип: спаренный зенитный автомат Калибр: 30 мм Действенная наибольшая дальность стрельбы: 4 км Суммарная скорострельность: 5000 выстр/мин Живучесть ствола: > 8000 выстрелов Тип боеприпасов: бронебойно-зажигательные Исходная скорость пули: 960 м/с Масса патрона: 842 г Масса снаряда: 389 г
