Управляемая баллистическая ракета MGM-5 «Corporal» (США)

MGM-5 Corporal - южноамериканская тактическая баллистическая ракета, 1-ая в мире управляемая баллистическая ракета с ядерной боеголовкой. Класс ракет «Corporal» разрабатывалась в США с 1944 года, как продолжение полосы развития американских исследовательских ракет «Private». В 1945 г. Управление вооружений министерства армии США возложило на фирму «Дженерал Электрик» задачку проведения экспериментальных запусков целого ряда трофейных германских реактивных снарядов (ракет) ФАУ-2. Сначало предусматривался пуск только 25 ракет ФАУ-2, но в реальности испытаниям подверглись 67 ракет.

1-ая трофейная ракета ФАУ-2 была запущена на полигоне Уайт Сэндс в штате Нью-Мексико инженерами компании «Дженерал Электрик» 16 апреля 1946 г., а все тесты закончились к 29 октября 1951 г. 68% всех пусков были сочтены успешными. На ракеты ФАУ-2 (А-4) америкосы ложили огромные надежды. Ими даже заинтересовался флот США. В процессе «операции Сэнди», проводившейся поблизости Бермудских островов ракета ФАУ-2 6 сентября 1947 г. была запущена с палубы авианосца «Мидуэй» с целью выяснения способности пуска управляемого снаряда с палубы корабля. Запуск прошел удачно, но практически тотчас после запуска ракета начала кувыркаться и, разломившись на три части, свалилась в море. Но возможность пуска баллистических ракет с военных кораблей была подтверждена. Но ракета ФАУ-2 «в чистом виде» на вооружение вооруженных сил США так и не поступила. Но на ее базе компания «Файрстоун Тайр энд Раббер компани» сделала оперативно-тактическую ракету «Corporal» (время от времени ее называли «Капрал»). Работы по ней были начаты в 1947 г., а в 1954 г. ракета MGM-5 «Corporal» поступила на вооружение армии США.

Система управления ракеты MGM-5 «Corporal» сотворена компанией «Гилфиллан». Управление полетом ракеты на исходном участке линии движения производилось при помощи направляющего радиолуча РЛС, а после выключения мотора ракета двигалась по баллистической линии движения. Жидкостный ракетный движок для ракеты «Corporal» сделан компанией «Райен». Ракета MGM-5 «Corporal» компоновалась ядерной, хим и фугасной боевыми частями. Ядерная боевая часть М-234 содержала заряд W-7 Y2 переменкой мощи от 2 до 40 кт. Вес его составлял около 500 кг, длина 1375 мм, поперечник 750 мм. Для ракет «Корпорел» с 1955 г. по 1960 г. было сделано 300 ядерных боевых частей W-7 У2.

Ракета MGM-5 «Corporal» разбиралась на несколько составных частей, которые хранились и транспортировались раздельно друг от друга и подлежали сборке в полевых критериях. Эти части последующие: корпус ракеты, головная часть, аэродинамические и газовые рули, кольцо для установки боевой части, пневмоклапан, управляющий топливным клапанам, боевая часть и аккумуляторные батареи. Все эти части упаковывались в железные контейнеры либо в древесные ящики. Горючее хранилось в дюралевых бочках емкостью по 196 кг (горючее) и 202 кг (окислитель). Для заправки топливом одной ракеты требовалось 10 бочек окислителя и 5 бочек горючего.

Набор наземной аппаратуры системы управления ракеты «Корпорел» включал: радиолокационную станцию слежения за ракетой; радиолокационную станцию измерения скорости полета ракеты, счетно-решающее устройство, пульт управления огнем батарей, теодолит для слежения за ракетой, контрольно-испытательную аппаратуру для подготовки ракеты к старту, силовые агрегаты. На огневой позиции не считая наземной аппаратуры системы управления использовалось последующее оборудование: прицеп для перевозки стартового стола, стартовый стол, телега для перевозки боеголовки, самоходный установщик ракеты, компрессорная станция, емкости с окислителем и емкости с горючим, топливозаправщик. Все наземное оборудование устанавливалось на авто шасси и прицепах. Перед запуском ракета погружалась на самоходный установщик и транспортировалась на позицию для заправки топливом. После заправки ракета отвозилась на стартовую позицию.

Для защиты ракеты MGM-5 «Corporal» от осадков и пыли разработали съемный чехол, выполненный из нейлоновой ткани, покрытой поливинилхлоридом. Невзирая на достаточно огромные размеры, чехол весил наименее 23 кг и в сложенном виде укладывался в ящик размером менее обыденного чемодана. Чехол выполнен из 3-х секций. Секции чехла при монтаже накрывали края полос, подложенных под захваты, и стягивались снаружи ремнями. Таким образом обеспечивалась защита чехла при перевозке либо хранении ракеты на установщике.

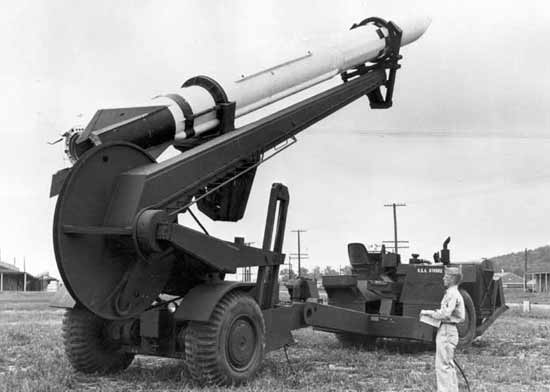

Для транспортировки и установки ракеты MGM-5 «Corporal» на стартовый стол служил самоходный установщик. Все четыре колеса установщика являлись ведущими и управляемыми (для уменьшения радиуса разворота машины). Скорость перемещения установщика по шоссейной дороге достигала 60 км/час. На малой скорости установщик мог перемещаться по неровному и заболоченному грунту и преодолевать своим ходом неглубокие водные препятствия. Подъемная стрела установщика представляла собой железную сварную конструкцию, установленную на подшипниках и поворачивавшуюся на 190' в вертикальной плоскости. Стыковка боевой части с корпусом ракеты выполнялась механизмами прицепа, па котором ока перевозилась. Установщик обслуживали два номера расчета.

Пока наземное оборудование и тс занимали надлежащие позиции и прокладывалась наземная кабельная сеть, бульдозер сглаживал грунт для стартовой площадки. Ракета устанавливалась вертикально ка стартовый стол с четырехопорной раздвижной станиной. На столе ракета крепилась с помощью 4 штанг, упиравшихся в высшую часть хвостового отсека ракеты. Это позволяло ракете сохранять устойчивость на столе при скорости ветра до 25 М/с. Стартовый стол имел пирамидальный отражатель пламени. Сервис ракеты в вертикальном положении выполнялось с площадки, установленной на конце двухрычажной стрелы подъемника, смонтированного на шасси трехосного грузовика. При вертикальном положении ракеты проводились предстартовые тесты и заправка баллонов сжатым воздухом.

Во время предстартовых испытаний проверялось бортовое оборудование, также радиолокатор слежения, счетно-решающее устройство, радиоустановка для измерения скорости полета ракеты, работавшая на принципе Доплера, три прицепа питания и станция управления огнем. Ракета взмывала вертикально, потом летела по запрограммированной линии движения. Полное время полета составляло 225 секунд.

Боевой порядок дивизиона ракет «Корпорел» предполагалось расположить на 4 позициях: 1. Техно позиция с оборудованием для сборки и подготовительных испытаний ракеты. 2. Стартовая позиция с нужным оборудованием для предстартовых испытаний, установки ракеты на пусковой стол и производства пуска. 3. Позиция управления с нужной радиолокационной аппаратурой и другим оборудованием для управления полетом ракеты. 4. Позиция обслуживания и ремонта.

Дивизион ракет «Корпорел» являлся самостоятельной единицей в административном и тактическом отношениях и состоял из штабной батареи, подразделения обслуживания и 2-ух огневых батарей. Огневая батарея состояла из взводов управления и наведения, огневого взвода и отделения обслуживания. Любая огневая батарея могла создавать сразу запуск 4 ракет. В состав дивизиона входило 10 транспортеров с прицепами для перевозки ракет и личного состава. Сначало в каждом дивизионе насчитывалось около 530 боец и офицеров. Но по утверждению американских военных профессионалов такая организация была очень громоздка и маломаневренна. Практика тренировки войск показала необходимость конфигурации организационной структуры войсковых подразделений ракет MGM-5 «Corporal». И в следующем личный состав дивизиона был сокращен до 230 боец и офицеров и состоял из штаба, батареи обслуживания и одной огневой батареи. В огневой батарее насчитывалось 94 человека, из них 27 человек в стартовой команде, 8 сборщиков электрического оборудования, 28 сборщиков-механиков и 31 человек в команде по управлению полетом ракеты. Взвод управления состоял из штаба, отделения радиолокационной установки, отделения радиоустановки для измерения скорости ракеты и отделения счетно-решающего устройства.

1-ый дивизион ракет MGM-5 «Corporal» был сформирован в 1954 г. В течение 12 месяцев (к июню 1955 г.) было сотворено уже 8 дивизионов. Дивизионы ракет MGM-5 «Corporal» имели армейское подчинение. Ракета MGM-5 «Corporal» поступила на вооружение армий Великобритании, Франции, Италии и ФРГ. В Великобритании были сформированы два полка, вооруженные этими ракетами. 1-ый из них получил наименование 47-го, 2-ой - 27-го артиллерийского полка управляемых снарядов. Личный состав каждого полка насчитывал 500 боец и офицеров. Ракеты MGM-5 «Corporal» были сняты с вооружения армии США в 1964 г.

Тактико-технические свойства MGM-5 «Corporal» Длина, м 13,8 Поперечник, м 0,76 Размах стабилизаторов, м 2,15 Стартовый вес, т  5 Вес боевой части наибольший, кг 680 Тяга мотора, т  5,4 Время работы мотора, с 60 Дальность стрельбы, км: максимальная  130-160 малая 50 Высота полета наибольшая, км  82 Скорость полета наибольшая, м/с 1100 КВО, м 400
