Ракетный комплекс MGM-18 «Lacrosse» (США)

Первой тактической управляемой ракетой армии США стала радиоуправляемая ракета MGM-18 «Lacrosse» (M4E2). Проектирование ракеты началось в 1948 г. Головные создатели и поставщики - компании «Cornell Aeronautical Lab.» и «Applied Physics Laboratory». Тесты ракеты «Lacrosse» проходили на полигоне Уайт Сэндс. В августе 1957 г. было начато ее массовое создание. Компании разработали также систему управления, которая позволяла наводить ракеты на малоразмерные цели с вертолета либо самолета.

Дивизионы ракет MGM-18 «Lacrosse» собирались придавать армейским корпусам, а время от времени и дивизиям – для оказания огневой поддержки. В состав дивизиона заходила одна огневая батарея с 4-мя пусковыми установками. Так как ракеты MGM-18 «Lacrosse» имели сравнимо огромную точность попадания, они предназначались для поражения целей маленьких размеров. Пуск ракеты выполнялся со особых боевых машин. Управление ракетой производилось специальной станцией теленаведения, которая базировалась на автомобиле.

В 1958 г. компания создатель подготовила новейшую пусковую установку для крылатых ракет MGM-18 «Lacrosse». Пусковая установка имела одну направляющую, подъемный гидравлический механизм, поворотный механизм и прицельное приспособление. Установка могла транспортироваться авто транспортом как прицеп либо перекидываться по воздуху на вертолетах. При пуске ракеты с земли пусковая установка вывешивалась на 2-ух домкратах и раздвижных станинах. Предполагалось, что такими пусковыми установками будут вооружены формировавшиеся в то время аэромобильные части и соединения.

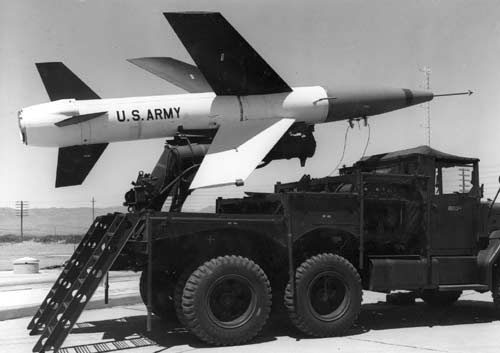

Стартовый вес ракеты 1040-1070 кг, длина 5840 мм, поперечник 520 мм, размах крыльев 2,75 м, размах оперения 1,45 м. Ракета MGM-18 «Lacrosse» представляла собой промежную ступень меж баллистическими и крылатыми ракетами. Вес боевой части от 181 кг до 244 кг. Ракета оснащалась ядерной боевой частью W-40 мощью 10 кт, производившейся с сентября 1959 г. по май 1962 г. Всего было сделано 400 ядерных боеголовок ракеты MGM-18 «Lacrosse». Ракета MGM-18 «Lacrosse» снабжена твердотопливным двухрежимным движком М-10Е1 компании «Тиокол». Тяга мотора в стартовом режиме 11,3 т, в маршевом режиме -2,09 т. Время работы в стартовом режиме 3,4 с. Дальность стрельбы от 8 до 32-34 км. Наибольшая высота линии движения 4-5 км. Радиальное возможное отклонение 440 м. Наибольшая скорость полета по различным данным от 360 до 450 м/с. Транспортировка и пуск ракеты выполнялся с боевой машины, сделанной на шасси трехосного армейского грузовика.

Не считая США управляемая ракета MGM-18 «Lacrosse» состояла на вооружении армии Канады. Ракета MGM-18 «Lacrosse» имела очень слабенькую помехозащищенность и в 1967 г. она была снята с вооружения армии США и заменена ракетами «Ланс».

Тактико-технические свойства MGM-18 «Lacrosse» Стартовый вес: 1040 кг Длина: 5,85 м Поперечник: 0,52 м Размах крыльев: 2,74 м Размах хвостового оперения: 1,43 м Движок: одноступенчатый твердотопливный Thiokol XM10 / XM10E1 Дальность: 8-30 км Боевая часть : T-34 фугасная, 245 кг W-40 ядерная, 1,7 и 10 кт Скорость полёта: 0,8 М Система управления: Радиокомандная
