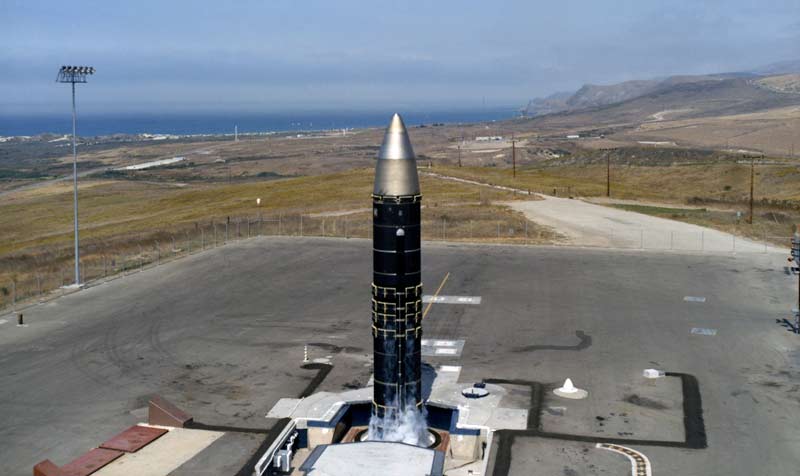

Межконтинентальная баллистическая ракета LGM-118A «Peacekeeper» (США)

Всего через два года после принятия на вооружение межконтинентальной баллистической ракеты «Минитмэн-3», в феврале 1972 года, начались научно-исследовательские работы по многообещающей ракете с большей забрасываемой массой и с разделяющимися боеголовками. Штаб ВВС присвоил ей обозначение MX (Missile experimental). Результатом проекта стала более совершенная из американских межконтинентальных ракет - LGM-118A «Peacekeeper». При разработке MX ставился ряд новых задач. С одной стороны, обеспечить ликвидирование с высочайшей степенью вероятности высоко-защищенных целей - ракетных шахт и защищенных командных пт - при нанесении упреждающего удара с преодолением ПРО. С другой - отменно повысить живучесть ракетного комплекса, сначала выбором нового варианта базирования. Таких вариантов было предложено более 30, посреди них - мобильные (жд и грунтовые комплексы, старт с самолета и даже с дирижабля), подвижно-защищенные (к примеру, перевозка ракеты меж несколькими укрытыми позициями по подземным тоннелям), стационарные (глубочайшие и сверхглубокие шахты). Сама ракета создавалась как трехступенчатая твердотопливная с активной ступенью разведения - из-за чего ее даже назвали «четырехступенчатой» - и огромным числом разделяющихся боевых блоков. С переходом в 1978-1979 годах к полномасштабным опытно-конструкторским работам главным подрядчиком стала компания «Мартин Мариэтта». За разработку 1,2 и 3-й ступеней и ступени разведения отвечали соответственно «Тиокол Уосатч Дивижн», «Аэроджет Стратеджик Пропалшен», «Херкулес Аэроспэйс Дивижн» и «Рокуэлл Интернэшнл». Боевыми блоками занималась «Авко», боевыми частями - Ливерморская государственная лаборатория им. Э. Лоуренса и «Дженерал Электрик», системой управления - «Рокуэлл Аутонетикс», «Чарльз Старк Дрэйпер Лэбораториз», «Хониуэл» и «Нортроп», программным обеспечением - TRW и «Хьюлетт-Паккард», пусковым контейнером - «Вестингауз», наземным оборудованием - «Боинг».  В январе 1982 года проведен 1-ый «минометный» (при помощи стартового заряда) запуск макета ракеты на особом щите полигона в Неваде. В ноябре такого же года ракета получила официальное обозначение LGM-118A и прозвище с обыкновенной американской амбициозностью «Peacekeeper» (страж мира). 17 июня 1983 года произведен пуск ракеты LGM-118A «Peacekeeper» с Западного испытательного полигона (Ванденберг, Калифорния) на атолл Кваджалейн - на дальность около 7600 км. В 1984 году закончен 1-ый шаг летных испытаний. Планировалось выстроить в 1984-1989 годах 223 ракеты. Правда, вариант базирования еще не обусловили. От сменных подземных убежищ и сверхглубоких шахт отказались, в главном по денежным причинам. Чтоб резвее «продемонстрировать национальную волю» - «эпоха Рейгана», более-менее, - решено было просто поставить 100 «Пискипер» в шахтные пусковые установки (ШПУ), освобождаемые от «Минитмэн». В 1984-1985 годах прошел 2-ой шаг испытаний, в том числе - с запусками из ШПУ. В 1985-м Конгресс ограничил план начального развертывания. Было объявлено, что сразу на боевом дежурстве будет находиться менее 50 ракет «Пискипер». В 1986 году LGM-118A «Peacekeeper» принята на вооружение, 1-ые серийные ракеты стали поступать в Стратегическое авиационное командование ВВС США. К январю 1988 года 30 ракет уже несли боевое дежурство в состоянии 30-секундной готовности к запуску. Высоко-защищенный подземный командный пункт ракетного комплекса LGM-118A «Peacekeeper» не достаточно чем отличался от таких же комплексов «Минитмэн».

Неувязка СТАРТА И СЛУЖБЫ

МБР LGM-118A «Peacekeeper» вправду показала существенно возросшую точность доставки заряда к цели (радиальное возможное отклонение - около 90-120 м, для сопоставления, у «Минитмэн-3» - 220 м), несла сильный комплекс средств преодоления ПРО, в ней реализован комплекс новых технологических решений, аппаратура и агрегаты защищены от поражающих причин ядерного взрыва. Но установка в ШПУ не решала проблемы увеличения живучести ракетного комплекса в целом даже при модернизации шахт - в особенности в свете возникновения новых русских МБР В январе - июне 1988 года проходил тесты экспериментальный ракетный поезд. Но запланированное развертывание 25 боевых жд ракетных комплексов (по две ракеты каждый) не состоялось - подписание контракта СНВ-1 позволило не доводить вышедшую из бюджета программку до принятия на вооружение. Тем паче что, согласно размещенным данным, решить делему жд старта МБР американским создателям, в отличие от русских, так и не удалось. После расформирования в 1992 году Стратегического авиационного командования ВВС США имеющиеся LGM-118A были переданы Галлактическому командованию. Всего, как сообщалось, выстроено 114 ракет LGM-118A «Peacekeeper», из них 51 израсходована в процессе разных пусков. В 2005 году последняя ракета снята с боевого дежурства. Маршевые ступени LGM-118A «Peacekeeper» применены при разработке галлактических ракет-носителей «Минотавр».

ОСОБЕННОСТИ КОНСТРУКЦИИ

LGM-118A «Peacekeeper» представляет собой трехступенчатую баллистическую ракету с поперечным разделением ступеней. 1-ая ступень состоит из маршевого мотора и хвостового отсека. Движок - твердотопливный, с поворотным центральным соплом, отчасти утопленным в камеру сжигания. Управление полетом осуществляется по тангажу и рысканию отклонением вектора тяги при помощи пневмогидравлического привода. 2-ая ступень включает маршевый движок таковой же схемы и соединительный отсек. Для роста тяги мотора он оснащен выдвижной сопловой насадкой. 1-ая и 2-ая ступени обустроены движками, оснащенными смесевым ракетным топливом, включающим связывающее на базе синтетического каучука, перхлорат амония в качестве окислителя и пылеобразный алюминий. Корпуса движков выполнены из композиционного материала на базе кевлара. Обширное внедрение композиционных материалов в целом типично для конструкции LGM-118A «Peacekeeper». Для управления по наклону в соединительном отсеке меж первой и 2-ой ступенями установлены два автономных блока с пороховыми газогенераторами. 3-я ступень также состоит из маршевого мотора и соединительного отсека. Движок имеет отчасти утопленное в камеру сжигания поворотное сопло с выдвижной насадкой. В отличие от «Минитмэн-3», у LGM-118A «Peacekeeper» отсечка тяги мотора последней ступени не предусмотрена. Горючее мотора третьей ступени - на пластмассовой базе также с окислительной и железной (дюралевой) добавками. Головная часть состоит из боевой части и ступени разведения. Боевая часть несет 10 разделяющихся боевых блоков Mk.21, каждый - с термоядерной боевой частью W87-0 мощью 300 кт в тротиловом эквиваленте (либо W87 в 335 кт), также средства преодоления ПРО, включающие неверные цели и отражатели. Ступень разведения собрана в корпусе из дюралевых сплавов и несет двигательную установку и систему управления. Двигательная установка включает жидкостные движки с двухкомпонентным топливом - один основной, установленный в карданном подвесе, и восемь для управления по тангажу, наклону и рысканию. Система подачи горючего (монометилгидразин и четырехокись азота) - вытеснительная, при помощи сжатого гелия. Внедрение жидкостных движков упрощает неоднократное включение и выключение в процессе разведения боевых блоков и формирования боевого порядка.

СИСТЕМА УПРАВЛЕНИЯ

Система управления - автономная инерциальная, включает системы наведения, стабилизации и вспомогательные. Реализован метод прямого наведения, основанный на прогнозировании координат точек падения боевых блоков и корректировки направления вектора тяги при ожидаемом промахе. Главными элементами системы управления являются гиростабилизированная платформа (ГСП), бортовой цифровой вычислительный комплекс (БЦВК), исполнительные устройства, система термостатирования (остывания), бортовые электробатареи, коммутационно-распределительный и соединительные блоки. ГСП - с бескарданным (поплавковым) подвесом, уменьшающим увод платформы и снижающим высокочастотные ударные и вибрационные нагрузки на нее. На ГСП установлены три поплавковых гироскопа и три интегрирующих акселерометра, дозволяющие найти положение ракеты в пространстве и ее кинематические характеристики. БЦВК выполнен как всеприменимый однопроцессорный ПК, обеспечивает автоматический контроль аппаратуры и агрегатов по большенному числу характеристик и калибровку командных устройств в процессе боевого дежурств, проведение предстартовых операций, ввод полетного задания, управление полетом на активном участке линии движения и на шаге разведения боевых блоков. Одной из существенных особенностей конструкции стало размещение большей части аппаратуры системы управления в выдвижном контейнере, что существенно упростило замену блоков - не требуется отделять головную часть. Непрерывный режим работы аппаратуры обеспечивает высшую готовность ракеты к пуску. Принят комплекс мер для защиты от поражающих причин ядерного взрыва. Электроника выполнена на базе радиационностойкой элементной базы, аппаратура экранирована, имеется система защиты и восстановления инфы при воздействии радиоактивных излучений. Особое покрытие защищает корпус ракеты от эрозии, вызываемой пылегрунтовыми образованиями при ядерном взрыве, термического излучения, также аэродинамического нагрева.

ПОЛЕТ РАКЕТЫ

Запуск ракеты делается при помощи стартового заряда, расположенного снутри ПК («минометный» запуск). При всем этом пороховые газы смешиваются с водой и паром, образующаяся смесь выбрасывает ракету на высоту до 30 м. При выходе из контейнера с корпуса ракеты сбрасывается слой защиты из полимерных плиток. Движок первой ступени врубается после выхода ракеты из ПК. Движок первой ступени работает 55-56 с, до высоты 23 000 м. После чего ступень отделяется. 2-ая ступень поднимает ракету на высоту 88 000 м (время работы мотора - 61 с) и также отделяется. Движок третьей ступени работает 72 с (до высоты 213 000 м - уже в космосе). Дальше полет по данной линии движения совершает головная часть. Еще при работе третьей ступени сбрасывается головной обтекатель - при помощи твердотопливного ракетного мотора, установленного в его носовой части. Для прицельного сброса каждого боевого блока ступень разведения выводится поочередно в точки отделения и ориентируется. Чтоб прирастить точность попадания, боевой блок после отделения закручивается особым микродвигателем, что делает устойчивее его полет на участке понижения в плотных слоях атмосферы. Технические свойства LGM-118A «Peacekeeper» Стартовый вес ракеты, кг: 88 450 Масса неснаряженной ракеты, кг: 10 885 Масса оснащенной ступени, кг: - 1-й - 48 985 - 2-й - 27 667 -3-й - 7710 -  ступени разведения - 1179 Наибольший поперечник ракеты, мм: 2340 Полная длина ракеты, мм: 21 610 Тип мотора ступени, сила тяги, тс: - 1-й - РДТТ, 226,8 (на уровне моря) - 2-й - РДТТ, 124,7 (в вакууме) - 3-й - РДТТ, 29,5 (в вакууме) - главного ступени разведения - ЖРД, 1,16 (в вакууме) Длина пускового контейнера, мм: 20 790 Поперечник пускового контейнера (внутренний), мм: 2500 Наибольшая дальность полета, км: 9600-11200 Боевая часть: 10 боевых блоков, каждый с боевой частью мощью 300 кт Масса боевого блока, кг: 500
