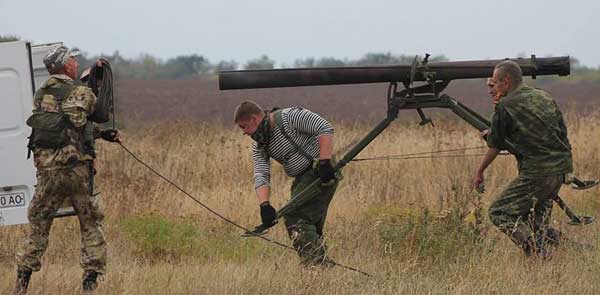

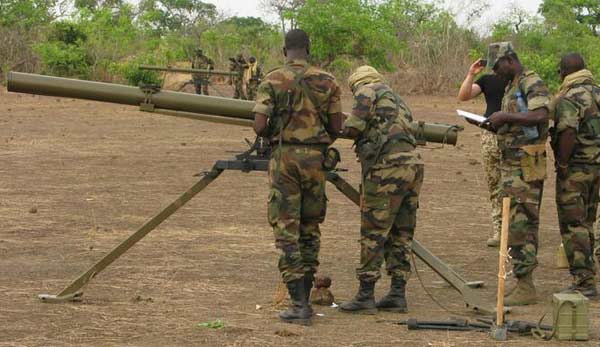

Ракетная переносная пусковая установка ТКБ-042 «ГРАД-П» (СССР)

В 60-е гг. прошедшего века в СССР были разработаны, на самом деле дела, по заказу Вьетнама несколько образцов ракетного орудия, созданных для партизанских отрядов и диверсионных групп. Некие из этих изделий не продвинулись далее испытаний, а некие были приняты на вооружение в почти всех странах и до сего времени массово употребляются по прямому предназначению. Создание пусковой установки ТКБ-042 «Град-П» для пуска реактивного снаряда калибра 122-мм от известной системы залпового огня «Град» имеет очень увлекательную историю. 1965 г. Идёт штатская война во Вьетнаме... Кровопролитная бойня длилась девять лет. В 1973 г. в Париже было подписано соглашение меж Ханоем и США о прекращении войны и выводе американских войск из Вьетнама. Понятно, что без помощи СССР никакой победы Вьетнама не было бы. 70% вооружений армии Северного Вьетнама составляло русское орудие. 9 июля 1965 г. в Министерстве оборонной индустрии СССР было собрано срочное совещание, в каком приняли роль представители Минобороны, ЦК КПСС, Совмина СССР и несколько управляющих НИИ и КБ. Совещание проводил 1-ый заместитель министра. От имени ЦК и Совмина он озвучил задание на разработку лёгкой мобильной установки для пуска снарядов от РСЗО «Град» для поставки во Вьетнам. За разработку предлагалось взяться в добровольческом порядке. Беря во внимание нрав местности, где велись боевые деяния, - тропические леса, болота, а как следует, - внедорожье, в качестве носителя пусковой установки предлагалось внедрение армейского вездехода ГАЗ-69. На разработку и тесты устанавливался срок в один месяц! В совещании участвовали и тульские создатели орудия: от НИИ-147 - главный конструктор системы «Град» А.Н. Ганичев, от ЦКБ-14 - главный инженер В.И. Бакалов, от ЦКИБ СОО - главный инженер В.И. Волков. Достаточно непростая техно задачка и, самое основное, нереально сжатые сроки, отведённые на разработку, не вызывали интереса у присутствующих. После «мягких» дискуссий в «жёсткой» форме за работу взялось ЦКБ-14. В процессе обсуждения В.И. Волков предложил, сразу с авто вариантом, создать лёгкую переносную установку, состоящую из одной направляющей от РСЗО «Град» и треножного станка, с переноской её во вьюках в разобранном виде. В тот же денек был готов приказ министра, в каком поручалась разработка пусковой установки на автомобиле ГАЗ-69 ЦКБ-14, а переносной установки -ЦКИБ СОО. Основным конструктором по переносной установке был назначен В.И. Волков. Министерство ориентировалось на создание мобильной установки на автомобиле, и под будущее массовое создание в этом же приказе был назначен завод-изготовитель. Задачка по созданию переносной установки казалась трудноосуществимой. И вправду, трудности были. Сначала, была неувязка обеспечения стойкости при запуске массивного реактивного снаряда. Несколько облегчалась эта задачка тем, что в НИИ-147 ранее был проработан вариант снаряда с одной ступенью маршевого мотора. Соответственно уменьшалась дальность стрельбы с 29 км до 10,8 км. Снаряд делился на две части: боевую и двигательную. Это позволяло подкрепить идею вьючной переноски установки и боекомплекта. Снаряд получил индекс 9М22М заместо 9М21. Группа опытнейших конструкторов в составе В. П. Рудакова, А. М. Тихомирова и А. Т. Алексеева под управлением В. И. Волкова приступила к разработке конструкции и рабочей документации. Ситуация со сроками вынуждала работать по 12 ч и поболее в день. Изготовка матчасти на опытнейшем производстве по мере возникновения чертежей шло круглые сутки. К 20 июля 1965 г. экспериментальный эталон и опытнейший эталон №1 были готовы и немедля высланы на полигон. С 24 июля по 13 августа были проведены совместные тесты мобильной и переносной установок. Лёгкая переносная система «Град-П» состояла из ствола, треножного станка, прицела и выносного пульта запуска. В качестве ствола использовалась штатная направляющая от РСЗО «Град», укороченная на 500 мм и доделанная в части крепления прицела и электронного разъёма для стыковки с кабелем, идущим к пульту запуска. Треножный станок состоял из основания, люльки, устройств наведения, механизма приведения ствола к углу заряжания и трёх опор - фронтальной и 2-ух задних. Все три опоры были складывающимися. Механизм горизонтального наведения обеспечивал поворот ствола на ±7°, а вертикального наведения от 0° до +44°. На стволе располагался штатный прицел ПБО-2 от безоткатного орудия Б-10. Выносной пульт представлял собой магнитоэлектрический генератор, соединённый с разъёмом ствола 20-метровым кабелем. Приводился в действие малозначительным усилием руки стреляющего при помощи рычажно-пружинного механизма. Наводимый в генераторе импульс по кабелю передавался на электровоспламенители стартового заряда снаряда. В процессе испытаний было произведено 172 запуска снарядов: 12 - из экспериментального эталона и 160 - из опытнейшего эталона №1. При всем этом были испытаны: - безоткатность системы на маятниковом навесном устройстве. Отката системы не найдено (выкат на 120 мм); - устойчивость установки. Установка при стрельбе не опрокидывалась, но двигалась вперёд на расстояние до 1,8 м. Этот недочет поправили, установив лемех на переднюю опору. Пусковая установка (ПУ) показала себя обычный, надёжной, достаточно крепкой и комфортной в боевом обслуживании. Обучение расчёта работе с ней не вызывало затруднений. После двухчасового обучения военнослужащие просто разбирали ПУ на 5 вьюков за 2-2,5 мин, и приводили её из походного положения в боевое за 1,5-2 мин. Страшная зона при стрельбе составляла 80 м сзади и 15 м с боков установки. Боевыми испытаниями было установлено, что ПУ позволяет решать разные боевые задачки: по живой силе, по позициям и местам дислокации военной техники, инфраструктуре войск. В процессе испытаний были выявлены некие недочеты, которые не носили принципного нрава и были устранены в процессе подготовки к серийному производству. Переносная пусковая установка «Град-П» была рекомендована к принятию на вооружение для особых подразделений. Мобильная пусковая установка, размещённая на автомобиле ГАЗ-69, тесты также выдержала. При демонстрационном показе вьетнамские военные избрали для поставок переносную установку как более подходящую для партизанских действий. Потому что в приказе министра на разработку установок для переносного варианта завода для серийного производства не было определено, то ЦКИБ СОО предписывалось самому сделать до конца 1965 г. 20 установок, а в первом квартале 1966 г. - ещё 30 установок. Задание было удачно выполнено, а предстоящее создание передали одному из заводов отрасли, который достаточно длительно выпускал их для поставок на экспорт. Боевое применение «Града-П» во Вьетнаме на сто процентов себя оправдало. В критериях партизанской войны, при местном ландшафте (леса, болота, рисовые поля) пусковые установки, силами боевых расчётов, скрытно доставлялись на позиции - в подготовке позиций не было необходимости - и наносили удары по целям, после этого позиция либо стремительно изменялась, либо установки маскировались на месте, а расчёт прятался с места обстрела. Такая стратегия везде применялась для ударов по аэродромам, нефтехранилищам и другой военной инфраструктуре. По сведениям сми, применение 122-мм реактивных снарядов приносило осязаемые утраты армии США. Успешное применение пусковой установки «Град-П» скоро вызвало желание вьетнамских военных иметь пусковую установку с более широкими боевыми способностями. На основании высказанных предложений, Служба заказчика Минобороны СССР разработала требования для модернизации ПУ 9П132 в направлении роста дальности стрельбы, способности стрельбы на наименьшую дальность (наименее 2 км), улучшения манёвренности без роста массы установки, способности стрельбы штатным снарядом М-21 от РСЗО «Град», также роста скорострельности за счёт введения в конструкцию нескольких стволов. Проведение модернизации было доверено ЦКИБ СОО -в части общей сборки ПУ и НИИ-147 - в части ракетного снаряда. В ЦКИБ СОО работа производилась под индексом ТКБ-090 и получила шифр «Партизан». К весне 1968 г. были разработаны и сделаны для испытаний две бывалые ПУ - одноствольная и двуствольная. Устройство установки осталось аналогичным штатной ПУ 9П132 и отличалось только уменьшенной на 200 мм высотой за счёт укорочения опор. Стволы были также укорочены до 2000 мм. Для двуствольной установки (стволы были спарены в вертикальной плоскости) был изменён пульт запуска. Он получил двухрозеточный кабель и переключатель подачи импульса на стволы. Повышение дальности стрельбы достигалось разработкой нового снаряда с увеличенной массой пороха (11,9 кг заместо 9,52 кг) и с подменой марки пороха. Также предусматривалась проверка способности внедрения штатного снаряда 9М21 для увеличения дальности стрельбы. Весной 1968 г. модернизированные установки и снаряды были представлены на тесты. Первоочередной задачей тестов стала проверка стойкости опытнейших установок при стрельбе снарядом с увеличенной дальностью. Для сопоставления стрельбы проводились и из установок 9П132. Тесты проявили, что бывалые одноствольные и двуствольные ПУ, также и штатная ПУ 9П132, при стрельбе новым снарядом неустойчивы. При углах возвышения до 20°-25° наблюдались значимые передвижения установок вспять и опрокидывания. В целях компенсации опрокидывающего момента на переднюю опору укладывали мешки с песком весом 50-80 кг, что решало вопрос стойкости при выстреле. Дальность полёта снаряда с увеличенной дальностью составила 15 км. Удобство эксплуатации было на уровне ПУ 9П132, а манёвренность одноствольной установки оказалась несколько выше в связи с большей компактностью. После малозначительных доработок (усиление прочности щитка прицела, усиление защиты кабеля пульта запуска и др.) провели доп тесты опытнейших ПУ, по результатам которых были изготовлены последующие выводы. Бывалые пусковые установки имеют наименьшие по сопоставлению с ПУ 9П132 массогабаритные свойства, ординарны по устройству и достаточно надёжны в работе. Но нужная устойчивость при стрельбе достигается только при накладывании груза на переднюю опору. Не считая того, сбивается наводка, что просит её исправления после каждого выстрела. Установка ТКБ-090 с применением нового снаряда обеспечивает дальность стрельбы до 15 км. На малых углах возвышения свойства рассеивания опытнейших установок превосходят значения ПУ 9П132 в 1,5-2 раза. Таким образом, цели модернизации по повышению дальности, мобильности, удобства эксплуатации были достигнуты, но одна из основных черт - устойчивость при выстреле оказалась просто провальной. Если при разработке «Град-П» в 1965 г. вопрос стойкости отважился введением лемеха на переднюю опору, то при повышении мощи стартового заряда в новеньком снаряде эта мера оказалась недостаточной. Накладывание груза на переднюю опору, решающее вопрос стойкости, тянуло за собой доп издержки сил и средств по заполнению либо переноске заполненных балластом вьюков (в качестве ёмкостей под балласт планировалось использовать вьюки из-под снарядов) при смене позиции. Вероятнее всего, конкретно этот недочет стал предпосылкой прекращения работ по модернизации пусковой установки «Партизан». Но история лёгкой переносной пусковой установки под снаряды от РСЗО на этом не завершилась. Подобные установки, спустя некое время, были разработаны в Китае, Румынии и некоторых других странах. А уже в наше время порядком подзабытое орудие (прошло более 50 лет со денька его первого боевого внедрения) вновь ведет войну в Донбасе. создатель: Виктор Катаржнов источник: журнальчик "Орудие" 13-14 2016
