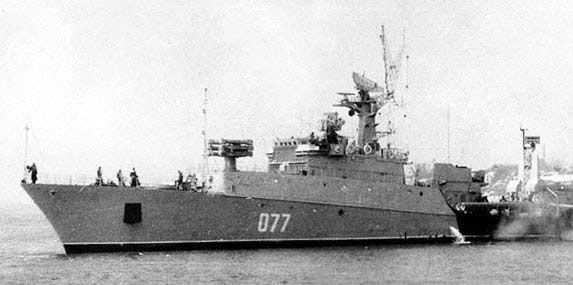

Малые противолодочные корабли проекта 1124А (СССР)

Малый противолодочный корабль проекта 1124А - это опытнейший вариант с установкой опытнейшего эталона нового противолодочного ракетного комплекса РПК-5 "Ливень". С корабля демонтировали 2 носовые РБУ-6000 "Смерч-2" и на их месте установили 1 шестиствольную ПУ РПК-5 "Ливень". Переоборудовался корабль на заводе №831 "Море" в г. Феодосии. МПК-5 проходил корабельные тесты комплекса с 1979 г. по 1981 г. Всего переоборудовано противолодочных кораблей в 1979 г. - 1 единица. Вооружение корабля проекта 1124А состояло из: - 1 спаренной 57-мм всеприменимой башенной артустановки АК-725 с длиной ствола 75 калибров. Артустановка располагалась в кормовой части корабля. Башня небронированная и выполнена из дюралюминия шириной 6 мм с внутренней поверхностью покрытой пенополиуретаном для предотвращения отпотевания. Темп стрельбы АУ составлял 100 выстрелов на ствол, остывание непрерывное забортной водой, боепитание ленточное унитарное на 550 выстрелов на ствол в подбашенном пространстве. Заряжание стволов автоматическое производилось за счет энергии отката, а загрузка в приёмник вручную. Расчёт включал 2 человека. АУ с помощью электронного следящего привода ЭСП-72 разворачивается на лево либо на право на угол до 200° от походного положения, а вертикальный угол наведения составлял от -10° до +85°. Исходная скорость снаряда доходила до 1020 м/с, а дальность стрельбы по морской либо береговой цели - до 8,5 км при помощи корабельных средств обнаружения цели и наибольший потолок - до 6,5 км. АУ имеет массу в 14,5 тонны. Наводка артустановки осуществляется автоматом и полуавтоматически с помощью удаленного управления. Для автоматического управления стрельбой 57-мм артиллерии устанавливается СУО совмещённая с РЛС МР-103 "Барс", а для автоматического управления - выносной пульт управления с кольцевым прицелом типа "Колонка". - 1 ЗРК малой дальности "Оса-М" размещённого в носовой части корпуса под палубой в особом погребе, в каком расположен и боекомплект из 24 ЗУР 9М-33. Пусковая установка комплекса (ПУ) ЗИФ-122 с 2 пусковыми направляющими опорами расположенными вертикально и вращающейся частью, находится под палубой в походном положении, а ракеты расположены по 5 штук на 4 барабанах. При переходе в боевое положение подъемная часть ПУ подымается совместно с 2-мя ракетами. После запуска первой ракеты происходит поворот барабана, обеспечивающий выход на линию заряжания очередной ракеты. После запуска 2-ой ракеты пусковые балки автоматом становятся вертикально, поворачиваются к наиблежайшей паре барабанов, и подъемная часть ПУ опускается за очередными 2-мя ракетами. Время перезаряжания ПУ находится в границах 16-21 секунд. Скорострельность - 2 выстрела за минуту по воздушным целям и 2,8 выстрела за минуту по надводным, время переноса огня на другую цель 12 секунд. Вес ПУ без боекомплекта составляет 6850 кг. Ракета 9М-33 одноступенчатая с двухрежимным твердотопливным движком. Стартовый заряд телескопический, а маршевый заряд одноканальный. Ракета скомпонована по аэродинамической схеме "утка", т.е. имеет рули в носовой части. Четыре крыла конструктивно объединены в крыльевой блок, который установлен подвижно относительно корпуса и в полете свободно крутится. При средней скорости полета до 500 м/с ракета может маневрировать по линии движения "трёхточка" либо "половинное спрямление". Управление ракетой в полете осуществляется радиокомандной системой наведения с автоматическим сопровождением цели и выводом ЗУР на линию визирования. При сходе ракеты с ПУ взводится радиолокационный взрыватель и снимается последняя ступень предохранителя. Радиовзрыватель начинает источать радиомагнитные импульсы. При подаче радиокомандного сигнала от счётно-решающего устройства СУ происходит подрыв боевой части (15 кг) в радиусе до 15 метров от цели. В случае просвета ракеты мимо цели на ракету подается команда на самоликвидацию с подрывом боевой части. Система управления состоит из радиолокационной станции, которая имеет канал обнаружения целей, канал сопровождения цели и канал сопровождения ракеты, также канал радиокоманд на ракету и счётно-решающий устройство. Обнаружение целей происходит на дальности от 25 до 30 км при высоте цели 3,5-4 км и скорости до 420 м/с, а на огромных высотах на дальности до 50 км. Сопровождение цели и выдача радиокоманд проводится на дальности до 15 км. Малая высота поражения цели составляет 60 метров над уровнем моря. - 2 двухтрубных 533-мм поворотных торпедных аппаратов ДТА-53-1124 с удаленным автоматическим устройством АТУ-1 для ввода в торпеды текущего угла. Перед стрельбой торпедные аппараты разворачиваются на фиксированный угол в 27°. Трубные аппараты обеспечивали более подходящий локальный климат для самонаводящихся противолодочных торпед СЭТ-53М. Торпеда имеет вес БЧ 92 кг, скорость хода 29 узлов, дальность деяния до 14 км и может поражать цели на глубинах от 20 до 200 метров. Активно-пассивная акустика самонаведения торпеды в активном режиме имела радиус реагирования по подводной лодке 600 метров. - 1 реактивного противолодочного комплекса РПК-5 "Ливень" с ПУ КТ-129 из 6 стволов калибра 300-мм, размещенного в носовой части корпуса корабля. Комплекс предназначался для поражения подводных лодок и атакующих торпед. ПУС имел метод разнесения точек прицеливания ракет с учетом дальности стрельбы, ошибок системы целеуказания, способностей ГСН снаряда. Стрельба велась автоматом по данным Угасал МГ-322 "Аргунь" как одиночными выстрелами, так и залпами. Заряжание пакета стволов выполнялось при помощи удаленно управляемого устройства 49К. Пакет стволов опускался на угол 90° для режима заряжания и после загрузки последнего ствола ПУ автоматом переходила в режим наведения. Наведение ПУ выполнялось по горизонтали и по вертикали при помощи следящих электроприводов. Ракета 89Р имела массу 280 кг и трёхрежимный твёрдотопливный движок. Дальность деяния ракеты составляла до 9,3 км, в радиусе нахождения цели происходил отстрел гравитационного подводного снаряда (ГПС) массой 110 кг с активной акустической системой наведения. Под водой снаряд планировал под воздействием силы тяжести (гравитационный снаряд) и управлялся при помощи рулей, а скорость в момент поражения цели достигала 20 м/с. - 2 кормовых бомбосбрасывателей и 12 глубинных бомб ББ. Общий вес большой глубинной бомбы составлял 165 кг, а вес тротила 135 кг при длине в 712 мм и поперечнике 430 мм. Скорость погружения доходила до 2,5 м/с, а радиус поражения составлял от 8 до 20 метров. Бомба обеспечивала установку глубины взрыва от 10 до 210 метров. Система управления огнем всеприменимой 57-мм артиллерии "Барс-1124" состояла из: - устройства управления артиллерийским огнём (ПУАО) "Барс" в состав которого входили: центральный автомат стрельбы (счетно-решающий устройство), который на базе поступающих данных от РЛС управления МР-103 "Барс" управляла 1 спаренной установкой 57-мм калибра выдавая данные для стрельбы по воздушным, надводным и береговым целям с учетом движения собственного корабля. - Аппаратура помехозащиты. Средством целеуказания служит РЛС общего обнаружения МР-302 "Рубка". После получения целеуказания цель автоматом бралась на сопровождение стрельбовой РЛС МР-103 "Барс". РЛС управления стрельбой МР-103 "Барс", создана для управления стрельбой автоматических артустановок (АУ) калибров 57-мм и 76-мм. Станция позволяет аккомпанировать надводные, воздушные и береговые цели и управляет стрельбой 1-го орудия всеприменимого 57-мм калибра. РЛС с антенным постом, автоматом аккомпанирует цель на дальности до 40 км без помех и 30 км при их наличии. Станция имеет сектор обзора по азимуту в 180°, а освещение обстановки и отражение текущей инфы осуществляется на индикаторе с ЭЛТ. Система управления огнем 4Р33 для ЗРК "Оса-М", состояла из: - приводов наведения и заряжания комплекса. - Аппаратуры помехозащиты. - радиолокационных каналов работающих в сантиметровом спектре волн для обнаружения целей, сопровождения цели, визирования ракет и передачи команд, что обеспечивает сокращение времени реакции комплекса и поболее резвое наведения ракет на цель. Информация о цели может, так же поступать и от РЛС общего обнаружения МР-302 "Рубка". Корабли оснащались РЛС общего обнаружения МР-302 "Рубка", РЛС навигации "Дон", РЛС РТР "Бизань-4Б", аппаратурой госопознавания "Нихром", Угасал подкильной МГ-322 "Аргунь", Угасал опускаемой МГ-339 "Шелонь", инфракрасной аппаратурой ночного видения «Хмель-2», радиопеленгатором АРП-50Р. РЛС общего обнаружения МР-302 "Рубка", создана для обнаружения воздушных, надводных и береговых целей, а так же выдачи целеуказания артиллерийскому и зенитно-ракетному оружию. Станция дециметрового спектра волн работала в активном и пассивном режимах. Антенный пост расположенный на верху фок-мачты, обеспечивал режимы активного обнаружения целей ("А"), пассивного обнаружения целей ("П"). РЛС всепогодная и может эксплуатироваться в разных погодных зонах. В активном режиме дальность обнаружения надводной цели составляла до 25 км. В пассивном режиме станция обеспечивает обнаружение излучения работающих передатчиков зависимо от высоты, спектра частот и мощи радиоэлектронных средств до 98 км. Время подготовки станции к работе составляло 6 мин., а время непрерывного деяния - 24 часа. РЛС навигации "Дон" 3 - сантиметрового спектра волн предназначалась для освещения навигационной обстановки и решения навигационных задач и позволяла определять при радиальном обзоре дальность до цели типа крейсер до 25 км и до воздушной цели до 50 км. Антенный пост РЛС располагается на мачте. РЛС радиотехнической разведки (РТР) "Бизань-4Б" использовалась в целях обнаружения РЛС противника. Станция сантиметрового спектра имела дальность обнаружения 25 км и непрерывное время деяния - 48 часов. Время подготовки станции к работе составляло 90 секунд. Система муниципального опознавания представлена 2-мя РАС - запросчиком "Никель" и ответчиком "Хром". РАС "Нихром" позволяет проводить опознавание надводных и воздушных целей для определения их принадлежности к своим вооруженным силам. Антенны размещены на мачте. Угасал опускаемая МГ-339 "Шелонь" с антенной расположенной в подъёмно-опускном устройстве (ПОУ), находилась в кормовой надстройке и работала в режимах эхо – и шумопеленгования, обеспечивая на стопе поиск подводной цели. Угасал опускалась на глубину до 100 метров и была способна обнаруживать подводную лодку идущую на глубине на дальности от 2 до 15 км. При обнаружении лодки на стопе в точке корабельного противолодочного дозора (КПЛД) корабль на всей скорости с поднятой станцией МГ-339 "Шелонь" шёл в точку рандеву с лодкой, с следующим её до поиском и атакой с помощью подкильной Угасал МГ-322 "Аргунь". Угасал подкильная МГ-322 "Аргунь" с антенной расположенной в подкильном обтекателе, работала исключительно в режиме эхопеленгования при скоростях корабля 14 и 25 узлов. Станция имела дальность обнаружения подводной цели от 2 до 10 км. Время подготовки станции к работе не превышало 5 мин., а время непрерывного деяния составляло до 4 суток. Инфракрасная аппаратура ночного видения «Хмель-2» позволяла производить сокрытую связь в черное время суток, при полном затемнении кораблей, также следить и пеленговать инфракрасные огни. Время непрерывной работы устройства составляло 20 часов, дальность пеленгования - до 3,7 км, а определение дистанции - до 750 метров. Система работала от сети неизменного тока 27 В. Радиопеленгатор АРП-50Р предназначался для определения места по радиомаякам в тёмное время суток и при нехороший видимости. Антенна (рамка) радиопеленгатора располагалась на мачте. Пеленгатор работал в спектре длинноватых и средних волн. Тактико-технические данные проект 1124А Экипаж: 83 человека (9 офицеров, 12 мичманов) Водоизмещение:  стандартное 900 тонн, полное 1030 тонн Длина большая: 71,1 метра Длина по КВЛ: 66 метров Ширина большая: 10 метров Ширина по КВЛ:  9,3 метра Высота борта в носу: 8,8 метра Высота борта на миделе: 6,88 метра Высота борта в корме: 3,6 метра Осадка по корпусу: 3,3 метра Силовая установка: - 2 ДДА М-507А по 10 000 л.с., - 1 ГТУ М-8М 18 000 л.с. - 3 винта ФШ, 2 руля Электроэнергетическая система: - 1 ДГ-200 на 200 кВт, - 1 ДГ-300 на 300 кВт, - 1 ДГ-500 на 500 кВт, 380 В, 50 Гц Скорость хода:  полная 35 узлов, финансовая 14 узлов Дальность плавания: 2700 миль при 14 узлах Мореходность: до 5 баллов по применению орудия Автономность: 10 суток Вооружение:  . артиллерийское: 1х2 57-мм автомат АК-725 от РЛС МР-103 "Барс" зенитно-ракетное: 1х2 ПУ ЗИФ-122 ЗРК "Оса-М" от РЛС 4Р33 торпедное: 2х2 533-мм ТА ДТА-53-1124 с устройством АТУ-1 противолодочное: - 1х6 ПУ КТ-129 РПК-5 "Ливень", - 2 кормовых бомбосбрасывателя гидроакустическое: - 1 Угасал опускаемая МГ-339 "Шелонь", - 1 Угасал подкильная МГ-322 "Аргунь" радиоэлектронной борьбы: 1 РЛС РТР "Бизань-4Б" радиотехническое: 1 РЛС МР-302 "Рубка", аппаратура "Хмель-2", аппаратура госопознавания "Нихром". навигационное:  1 НРЛС "Дон", 1 гирокомпас "Курс-5", лаг МГЛ-50, эхолот НЭЛ-5, радиопеленгатор РП-50Р, автопрокладчик АП-4, колдун. компас УКМП-3 хим: 1 устройство хим разведки ВПХР, дозиметры ДП-62, противогазы ИП-46
