Большие противолодочные корабли проекта 61.01090 (СССР)

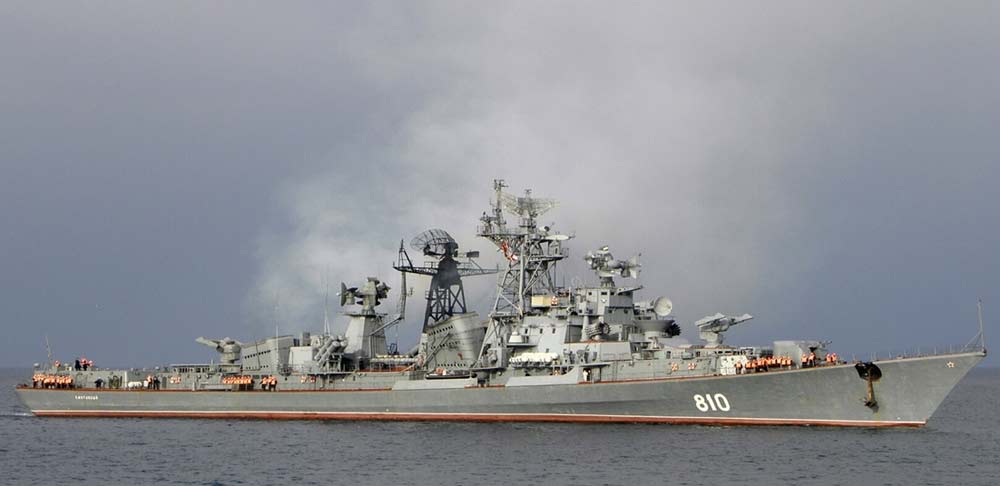

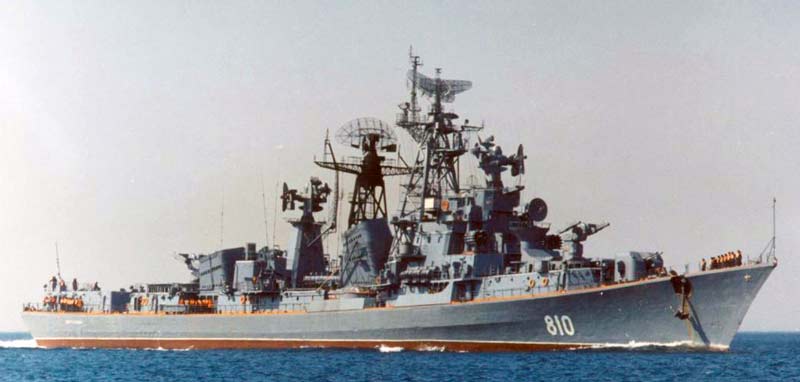

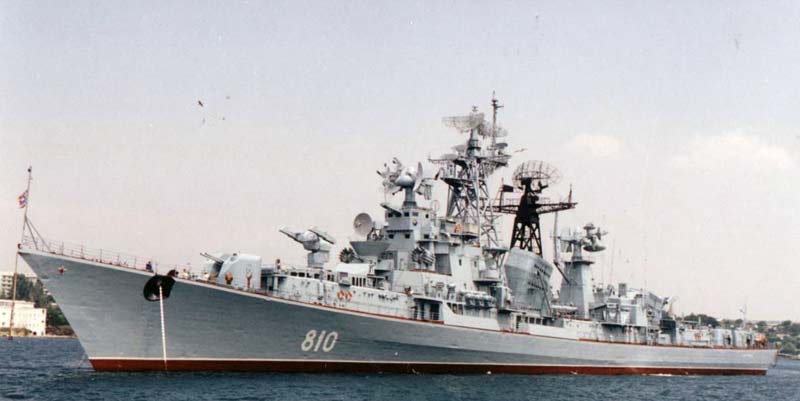

Большой противолодочный корабль проекта 61.01090 - это модернизированный вариант кораблей проекта 61 с установкой противокорабельного ракетного комплекса (ПКР) 3М-24 "Уран" и усиленным радиотехническим и гидроакустическим вооружением. Технический проект разрабатывался на Севморзаводе в г. Севастополе под управлением головного конструктора А. Д. Шишкина, для усиления противокорабельного вооружения и способностей обнаружения подводных лодок (ПЛ). Модернизировался корабль на Севморзаводе №497(201) в г. Севастополе. Головной "Сметливый" вступил в строй Черноморского флота в 1995 году. Всего модернизировано кораблей с 1987 г. по 1995 г. - 1 единица. Корпус корабля проекта 61.01090 подвергся малозначительным переделкам и изменениям, были демонтированы кормовая артустановка АК-726 с РЛС управления МР-105 "Турель-61" и обе установоки РБУ-1000. Корабль так же лишался взлётно-посадочной площадки на месте которой была устроена кормовая надстройка с вспомогательными помещениями, постом для нового морского неакустического комплекса МНК-300, антенной которого служит буксируемый за кормой 300-метровый кабель, принимающий комплекс разных излучении и реагирующий на термический, радиационный и шумовой след субмарины противника. На БПК, заместо 2-ух РБУ-1000, установили 8 контейнеров противокорабельных ракет "Уран", а около ходовой рубки расположили по две системы постановок помех ПК-10 и ПК-16. Также корабль получил несколько доп РЛС и систему управления для ПКР "Уран". Вооружение кораблей проекта 61.01090 состояло из: - 1 спаренной стабилизированной 76-мм башенной автоматической артустановки АК-726 с длиной ствола 59 калибров, расположенной на баке. Боекомплект, состоял из 600 выстрелов на ствол, подача осуществлялась элеваторами из подбашенного погреба. Установки имели бронирование шириной 5-мм. Темп стрельбы составлял 40-45 выстрелов на ствол с следующим 3 мин. остыванием забортной водой, а живучесть ствола доходила до 3000 выстрелов. Заряжание стволов обойменное по 2 выстрела в каждой обойме, снаряжение обойм проводилось в ручную. Расчёт установки включал 9 человек (в том числе 4 на загрузке элеватора подачи). АУ с помощью удаленного привода Д-67-1 разворачивалась на лево либо на право на угол до 164° от походного положения, а вертикальный угол наведения составлял от -10° до +85°. Исходная скорость снаряда составляла 980 м/с, а дальность стрельбы по морской либо береговой цели - до 15 км при помощи корабельных средств обнаружения цели, наибольший потолок - до 11 км. Управление стрельбой производилось 2 устройствами управления артиллерийским огнём (ПУАО) "Турель-61", которые обеспечивали обработку начальных данных и решали задачки стрельбы по морским, береговым и воздушным целям. Сопровождение 2 целей сразу производилось при помощи 2 РЛС управления МР-105 "Турель" и автономных кольцевых прицелов "Призма". Вес установки достигал 26 тонн. - 2 наклонных направляющих смонтированных под углом 35° к палубе, на которых установлены по 4 транспортно-пусковых контейнера КТ-184 для запуска ударных противокорабельных ракет 3М-24 "Уран" со складывающимися и автоматом раскладывающимися после старта крыльями и твёрдотопливным ускорителем, расположенных заместо РБУ-1000. Ракеты имеют дальность стрельбы от 5 км до 130 км, скорость полёта 0,9 М, массу боевой части 145 кг. Полёт осуществляется на высотах 10-15 метров под управлением инерциальной системы управления, на конечном участке линии движения равном 20 км происходит захват цели радиолокационной головкой самонаведения активного типа после этого высота линии движения понижается до 3 метров над уровнем моря. Высота полёта ракеты контролируется радиолокационным высотомером, который позволяет с высочайшей точностью (до 1 метра) определять высоту полёта ракеты в границах от 1 до 5000 метров, даже при её активном маневрировании. - 2 двухбалочных стабилизированных наводящихся пусковых установок (ПУ) тумбового типа с нижней подвеской 2-ух ракет ЗИФ-101, расположенных на крыше надстройки, одна в носовой оконечности в районе 52,5 шпангоута и одна в корме в районе 204,5 шпангоута. Боекомплект, включал 30 боевых и 2 учебных ракеты, размещённых в 2 барабанах на каждую ПУ. На линию заряжания ракета подавалась поворотом барабана на угол 45°, а механическое заряжание производил цепной досылатель-толкатель. Способ наведения ракет - среднее спрямление и накрытие цели. Электронный силовой привод ЭСП-101 и дистанционное управление обеспечивали функционирование пусковой установки. Управление установок производилось при помощи 2 систем управления стрельбой "Ятаган". Скорострельность установки составляла 1 залп за 50 секунд. Угол вертикального наведения от -10 до +95°, а угол горизонтального наведения - 330°. Ракета В-601М имела вес БЧ в 72 кг при весе самой ракеты 980 кг и длине 5,95 метра. Исходная скорость ракеты равнялась 730 м/с, дальность стрельбы до 22 км при высоте цели от 14 км до 100 метров и 8 км при высоте цели 3-5 метра над уровнем моря. Скорость хода корабля при запусках ракет быть может до 36 узлов, а скорость цели до 700 м/с (2,1 М). - 2 быстроходных акустических охранителей (БОКА) для защиты от акустических торпед и мин. Их внедрение предусматривалось на скоростях 10…30 узлов при волнении моря до 7 баллов. - 1 пятитрубного 533-мм торпедного аппарата ПТА-53-61 с поворотной установкой расположенных в диаметральной плоскости на крыше надстройки в районе 144 шпангоута с устройством управления торпедной стрельбой(ПУТС) "Зуммер-61", по данным МНК-300. Торпедные аппараты пневматические, оснащались ручным приводом и механическим электрическим приводом для удаленной наводки. Для удаленного управления торпедной стрельбой употреблялся устройство управления торпедной стрельбой "Зуммер-61", который обеспечивал поочередный и залповый выстрел торпед. Боезапас включал 5 торпед в ТА. - 2 реактивных бомбомётов РБУ-6000 "Смерч-2" калибра 212 мм с 12 стволами от ПУСБ "Буря", расположенными побортно на крыше надстройки у ходового мостика в районе 75 шпангоута. Стрельба велась одной либо 2-мя установками, как одиночными выстрелами, так и залпами. Припас из 192 глубинных бомб РГБ-60 размещался в погребе под пусковыми установками. Заряжание пакета стволов выполнялось при помощи удаленно управляемого устройства, в которое бомбы из погреба подавались особым подъемником. После загрузки последнего ствола РБУ-6000 автоматом переходила в режим наведения, а после израсходования всех бомб — опять в режим заряжания: пакет стволов опускался на угол 90° и разворачивался для заряжания еще одного припаса по курсовому углу. РБУ-6000 получала целеуказание от корабельной МНК-300. Наведение РБУ-6000 делается по горизонтали и по вертикали, а движущие устройства - электроприводы. Дальность деяния установки от 300 до 5800 метров, а глубина поражения цели от 15 до 450 метров. Радиус разрушительного воздействия на подводную лодку до 7 метров. Скорострельность РБУ-6000 - 2,4 выстрела/мин., а скорость погружения - 11,6 м/с. Масса установки составляла 3,1 тонны. Корабль комплектовался минными рельсами, расположенными на верхней палубе вдоль обоих бортов с минными скатами в кормовой части. - 4 пусковых установок выстреливаемых помех ПК-16 (КЛ-101) калибра 82 мм с 16 направляющими трубами. Предназначен для постановки радиолокационных и термических отвлекающих и дезинформирующих неверных целей для противодействия управляемому оружию с радиолокационными и термическими системами наведения (самонаведения). Снаряды вручную инсталлируются в направляющие пусковой установки ПК-16 и дальше процесс стрельбы идет автоматом. Темп стрельбы составлял 2 залпа/с. при хоть какой данной последовательности снарядов, дальность постановки неверных радиолокационных целей от 500 метров до 3,5 км, а неверных термических целей - от 2 до 3,5 км. Метод ведения огня автоматический, удаленный, залпами. Боевой расчет включал 3 человека. Тип снарядов помех РУММ-82 (ТСП-60). Масса незаряженной ПУ составляла 400 кг. - 4 пусковых установок выстреливаемых помех ПК-10 "Отважный" калибра 120-мм с 10 устанавливаемыми снарядами. Предназначен для увеличения продуктивности ПВО корабля на конечном участке самонаведения средств воздушного нападения методом постановки радиоэлектронных и оптико-электронных уводящих неверных целей. Режим стрельбы автоматический - залпами, ручной - одиночными снарядами. Тип снарядов помех АЗ-СР-50 (радиолокационных), АЗ-СО-50 (оптико-электронных). Масса ПУ составляла 336 кг. Система управления огнем всеприменимой 76-мм артиллерии "Турель" включала: устройство управления артиллерийским огнём (ПУАО) "Турель-61" состоял: Из центрального автомата стрельбы Д-67-1 (счетно-решающий устройство), который на базе поступавших данных производил дистанцию и направление до цели, сразу выдавая углы горизонтальной и вертикальной наводки для 2-ух 76-мм автоматов. Из всеприменимого преобразователя координат (ПК), при помощи которого ста­билизировалась в пространстве траекто­рия полета снарядов. Гировертикаль "Элемент" производила углы стабилизации артустановок. Гирокомпас "Курс-5" выдавал данные о курсе самого корабля. Лаг МГЛ-50 выдавал данные о скорости самого корабля. Основным средством целеуказания служила РЛС общего обнаружения МР-310 "Ангара-А". После получения целеуказания, цель бралась на сопровождение стрельбовой РЛС МР-105 "Турель-61" либо от 2 автономных прицелов "Призма". Выключатели и соединительные ящики для обеспечения питания и разъединения устройств системы управления стрельбой. Станция трансформаторов. Система "Турель" имела силовые электронные приводы удаленного наведения, позволяла корректировать огнь артиллерии по всплескам, обеспечивала тренировку личного состава и стрельбу всеприменимого калибра по двум схемам, зависимо от событий ведения боя, нрава цели либо на случай выхода из строя основной системы управления огнём. Главная схема управления огнём всеприменимого калибра работала от радиолокационных средств наблюдения. РЛС МР-310 "Ангара-А" обнаруживала надводные цели и выдавали целеуказания 2 РЛС управления МР-105 "Турель". РЛС МР-105 "Турель" брала одну цель на сопровождение в всех погодных критериях, при качке, нехороший видимости, ночкой, осуществляя автоматическое управление стрельбой одной башни всеприменимого калибра по одной цели. Башенная схема управления огнём всеприменимого калибра работала от 2 башенных устройств наблюдения расположенных на башнях. Для этого имелись прицельные визиры "Призма" в каждой башне. Скорость самого корабля при стрельбе не превосходила 25 узлов. РЛС отображения надводной обстановки МР-310 "Ангара-А" трёхкоординатная, дециметрового спектра волн, позволяла обнаруживать и определять дальность, скорость и направление до надводной либо до воздушной цели, (угловые координаты) и передавать эти данные в систему устройств управления стрельбой всеприменимой артиллерии. РЛС работала в радиальном, секторном и режиме сопровождения целей для обеспечения целеуказания корабельному оружию. Станция могла определять и отличия падения артиллерийских снарядов и ракет по всплескам. Для уменьшения ошибки в измерении угловых координат и облегчения критерий работы операторов во время качки в схеме привода наведения была использована стабилизация. РЛС имела дальность обнаружения воздушных целей до 310 км и надводных целей до 55 км. РЛС управления артиллерии МР-105 "Турель-61" сантиметрового спектра волн, позволяла определять дальность, направление (угловые координаты) и аккомпанировать воздушные, надводные и береговые цели для управления стрельбой автоматов всеприменимой артиллерии 76-мм калибра. РЛС работала в секторном режиме по данным с РЛС целеуказания. Она автоматом аккомпанировала воздушные цели на дальности до 105 км, надводные цели на дальности до 33 км и позволяла проводить их селекцию, также обеспечивала помехозащищённость системы управления артиллерийским огнём. Корабельная автоматическая система управления(КАСУ) ракетным орудием "Уран" включала: Аппаратуру контроля состояния ракет и одновременная подготовка к пуску от 1 до 16 ракет. Устройство управления ракетной стрельбой (ПУРС) состоящего: Из ракетного автомата стрельбы РАС (счетно-решающий устройство), который на базе поступавших данных производил боевой курс, пеленг, время автономного полёта ракеты и автоматом вводил данные в головки самонаведения ракет. Информация о цели в систему УРО поступала от РЛС отображения надводной обстановки МР-310 "Ангара-А". КАСУ обеспечивала приём инфы, поступающей от наружных источников и позволяла сразу обстреливать до 6 надводных целей, а так же залповый выстрел ракет по одиночной либо групповой целям. Cистема управления стрельбой ЗРК "Ятаган" включала: устройство управления ракетно-зенитной стрельбой (ПУРЗС) "Ятаган", который состоял: Из ракетного автомата стрельбы РАС (счетно-решающий устройство), который на базе поступающих данных повсевременно производил дальность, скорость, курсовой угол, делал предстартовую подготовку и запуск ракет, выработку команд управления для наведения ракет на цель. Гировертикаль, которая производила углы стабилизации пусковой установки. Гирокомпаса "Курс" от которого данные о курсе собственного корабля автоматом поступали в систему управления. Лаг МГЛ-50 выдавал данные о скорости самого корабля. Основным средством целеуказания служила РЛС отображения воздушной обстановки МР-500 "Кливер". После получения целеуказания цель бралась на сопровождение стрельбовой РЛС "Ятаган". Выключатели и соединительные ящики для обеспечения питания и разъединения устройств системы управления огнём. Станция трансформаторов. Система "Ятаган" имела силовой электронный синхронно-следящий привод ЭСП-101 удаленного наведения ПУ ЗИФ-101 и обеспечивала стрельбу и управление 2 ракетами В-601М сразу по 1 цели. РЛС МР-500 "Кливер" обнаруживала воздушные цели и передавала данные о них в систему управления "Ятаган". РЛС "Ятаган" брала на сопровождение 1 цель на дальности 36 км с вероятностью её захвата 80%, сканируя место 2-мя большенными антеннами, в секторном режиме. Передвижение сектора сканирования обеспечивалось радиальным вращением всего антенного комплекса. По данным с 2 огромных антенн РЛС "Ятаган" (одна антенна давала "дальность-азимут", 2-ая - "дальность-угол места") на 1 цель наводились 2 малые антенны для визирования 2 ракет и одна для передачи радиокоманд от оператора РЛС "Ятаган". В автоматическом режиме работы по всем координатам устройство управления стрельбой при помощи электромеханического синхронно-следящего привода ЭСП-101, наводил ПУ на избранную цель и создавал старт до 2 ракет, с интервалом в несколько секунд, по одной цели. После схода с пусковой установки и автоматического неуправляемого полёта ракеты захватывались 2 малыми антеннами визирования и по их лучам выводились на цель, а большая точность наведения ракет осуществлялась радиокомандами. Передача команд на ракеты велась передающей антенной РЛС "Ятаган". При подлёте ракет к цели подавалась команда для взведения радиовзрывателя, который создавал подрыв боевой части в радиусе 20 метров от цели. В случае промаха, ракета самоликвидировалась подрывом боевой части от часового механизма через 26 секунд. Немедля после старта начиналась подготовка к последующему выстрелу: пусковые балки автоматом становились вертикально и поворачивались к наиблежайшей паре барабанов. Время перезарядки ПУ находилось в границах 10-12 секунд, а время переноса огня на другую цель составляла 16 секунд. До поражения одной цели борьба со 2-ой, третьей и т.д. целями была невозможна, а при наличии 2 систем и 2 РЛС общего обнаружения корабль мог поражать 2 разные цели сразу. РЛС общего обнаружения МР-500 "Кливер" трёхкоординатная, дециметрового спектра волн позволяла обнаруживать и определять дальность, как до надводной, так и до воздушной цели, собственный курсовой угол и пеленг и передавать эти данные в системы устройств управления артиллерийской и ракетной стрельбой. Станция обеспечивала определение отличия падения артиллерийских снарядов и ракет по всплескам и имела стабилизацию в схеме привода наведения. РЛС имела дальность обнаружения воздушной цели до 300 км. Система управления торпедной стрельбой "Зуммер-61" включала: Устройство управления торпедной стрельбой (ПУТС) "Зуммер-61" состоящего: Из торпедного автомата стрельбы ТАС (счётно-решающий устройство), который на базе поступающих от МНК-300 данных решал торпедный треугольник и автоматом вводил в ГСН торпед глубину хода, направление и дальность цели. Информация о цели поступала в систему ПУТС от МНК-300. Система «Зуммер-61» позволяла вести стрельбу торпедным аппаратом по подводной либо надводной цели одиночно и залпом, удаленно при помощи СЭССП, управление производилось с ГКП. Не считая этого она была связана с системой ПУСБ "Буря-61" и позволяла решать общие тактическо-боевые задачки противолодочного орудия корабля в целом. МНК-300 неакустического деяния имела антенну длиной 300 метров расположенной в кормовой части корабля. Буксируемая антенна, позволяла принимать комплекс разных излучении и реагировала на термический, радиационный и шумовой след субмарины противника. На кораблях устанавливались 2 РЛС навигации "Дон-2", аппаратурой госопознавания "Нихром", РЛК РЭБ МП-405-1 "Старт", СГА "Дозор-1", БИУС "Планшет-61", гирокомпас "Курс-5", радиопеленгатор АРП-50, 10 дымовых шашек МДШ. РЛС навигации "Дон-2" 3 - сантиметрового спектра волн предназначалась для освещения навигационной обстановки и решения навигационных задач и позволяла определять при радиальном обзоре дальность до целей. Антенный пост РЛС располагался на топах мачт. Система муниципального опознавания представлена 2-мя устройствами - запросчиком "Никель" и ответчиком "Хром". Аппаратура "Нихром" позволяет проводить опознавание надводных и воздушных целей для определения их принадлежности к своим вооруженным силам. Две антенны размещены на мачте. РЛК радиоэлектронной борьбы (РЭБ) МП-405-1 "Старт" имеет 2 антенных поста, расположенных побортно на ходовой рубке. Комплекс РЭБ обеспечивает: автоматическую разведку и идентификацию излучений РЛС разного типа в критериях сложной электрической обстановки; автоматическое создание активных помех и управление постановкой пассивных помех; автоматическое решение задач РЭБ, скоординированное с решением задач огневых средств ПВО и ПРО надводного корабля; синхронизацию работы радиоэлектронных средств корабля с целью обеспечения электрической сопоставимости. Комплекс имеет открытую структуру, что позволяет обеспечить последующую модификацию применительно к составу радиоэлектронного вооружения и размещения на надводном корабле. С целью увеличения продуктивности защиты корабля от противокорабельных ракет (ПКР) вместе с комплексом РЭБ на корабле побортно установлены комплексы постановки пассивных помех ПК-16 и ПК-10 "Отважный". Система групповых атак (СГА) "Дозор-1" позволяла использовать противолодочное орудие по данным целеуказания с других кораблей. БИУС "Планшет-61" - боевая информационно-управляющая система созданная для координации работы корабельных средств освещения обстановки, отображения её на планшетах, обработки инфы, определения частей движения целей. При всем этом обеспечивалось одновременная обработка данных по 4-5 надводным и 7-9 воздушным целям. Гирокомпас "Курс-5" двухроторный с чувствительным элементом в виде плавающей гиросферы, макетом которого явился гирокомпас "Новый Аншютц", сделанный в Германии в 1926 году. Гирокомпас имел выключатель затухания, обеспечивавший наименьшую величину баллистической погрешности и автоматический ввод высокоскоростной поправки. Точность показаний гирокомпаса составляла ±1°,0, время готовности после пуска 2,5-6 часов, а условия эксплуатации гарантировали скорость корабля до 25 узлов при температуре окружающего воздуха до 70°. Штурманский пульт, в каком размещались механизмы указания и записи курса, механизм удаленного управления корректором и набор измерительных устройств и сигнальных ламп, позволял удаленно выслеживать неисправности и заносить поправки. Гирокомпас оснащался автономным источником аварийного питания и 8 самосинхронизирующимися принимающими периферийными устройствами(репитерами). Последние размещались в разных боевых постах и после их включения и согласования с гирокомпасом демонстрировали курс корабля. Радиопеленгатор АРП-50 предназначался для определения места по радиомаякам в тёмное время суток и при нехороший видимости. Антенна (рамка) радиопеленгатора располагалась на мачте. Пеленгатор работал в спектре длинноватых и средних волн. Морская дымовая шашка МДШ, имеет в качестве дымообразователя твердую дымовую смесь на базе нашатыря и антрацена. При длине 487 мм и массе 40-45 кг, время ее работы составляет восемь минут, а создаваемая дымовая заавесь добивается 350 метров в длину и 17 метров в высоту. Тактико-технические данные БПК проекта 61.01090 Экипаж: 266 человек (22 офицера, 18 мичманов) Водоизмещение:  стандартное 3700 тонн, полное 4460 тонн Длина большая: 144 метра Длина по КВЛ: 132 метра Ширина большая: 15,8 метра Ширина по КВЛ: 14 метров Высота борта в носу: 13,2 метра Высота борта на миделе: 8,1 метра Высота борта в корме: 5,2 метра Осадка по корпусу: 4,57 метра Силовая установка: 2 газотурбозубчатых агрегата М-3 по 36 000 л. с., 2 винта РШ, 1 руль Электроэнергетическая система: 4 газотурбогенератора ГТУ-6 по 600 кВт, 2 ДГ-200/1 по 200 кВт, переменный ток 380 В, 50 Гц. Скорость хода: полная 35 узлов, оперативно-экономическая 20 узлов Дальность плавания: 3500 миль при скорости хода 20 узлов Мореходность: до 7 баллов по применению орудия с активными успокоителями качки и до 4 баллов без них Автономность: 7 суток Вооружение: артиллерийское: 1х2 76-мм башня АК-726 от РЛС МР-105 "Турель" ракетное: 2х4 ПУ КТ-184 ПКР 3М-24 "Уран" ракетно-зенитное: 2х2 ПУ ЗИФ-101 ЗРК "Волна-Н" от 2 РЛС УРЗО "Ятаган" торпедное: 1х5 533-мм ПТА-53-61 с ПУТС "Зуммер-61". противолодочное: 2 бомбомёта РБУ-6000 "Смерч-2" от ПУСБ "Буря-61", МНК-300. минное: нет данных о количестве и типе мин радиоэлектронной борьбы: 8 ПУ пассивных помех ПК-10 "Отважный" и ПК-16, РЛК РЭБ МП-405-1 "Старт". радиотехническое: 1 РЛС МР-310 "Ангара-А", 1 РЛС МР-500 "Кливер", аппаратура "Нихром", 1 радиопеленгатор АРП-50, 1 БИУС "Планшет-61", 1 СГА "Дозор-1". навигационное: 2 НРЛС "Дон-2", 1 гирокомпас "Курс-5", 1 лаг МГЛ-50, 1 эхолот НЭЛ-5, 1 автопрокладчик "Путь-2" хим: противоатомная(ПАЗ), 10 дымовых шашек МДШ
