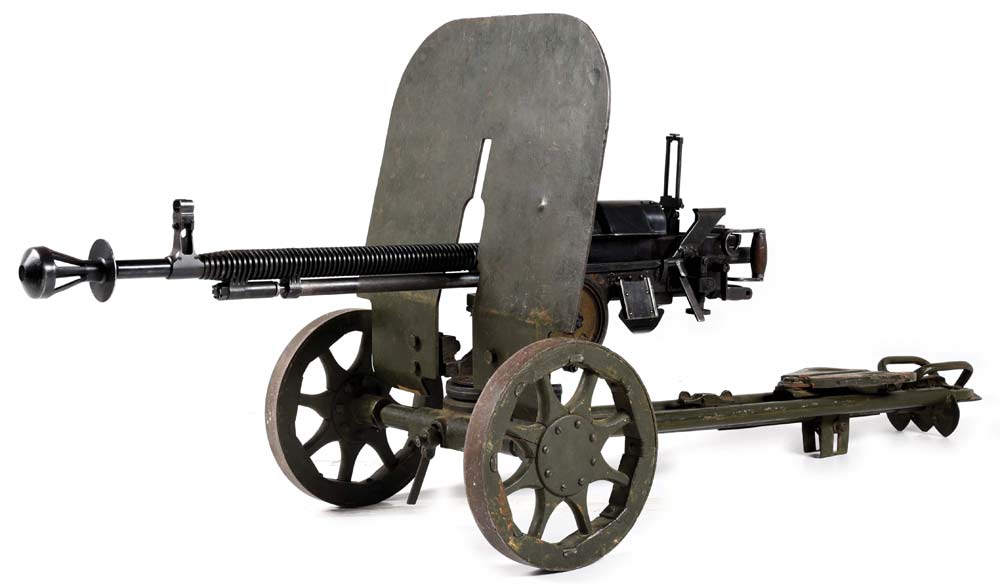

Пулемет Дегтярева-Шпагина ДШК-38 (СССР)

Уже в 1930 г. при проведении первых испытаний первого русского многокалиберного пулемета ДК-31 военная комиссия указала на необходимость подмены механизма подачи патронов с магазинного на ленточный. И хотя пулемет был запущен в массовое создание, неувязка громоздкости узла боепитания осталась. Следующий опыт внедрения ДК подтвердил данный факт. В 1938 г. ДК был подвергнут модернизации, в процессе которой один из ведущих русских конструкторов Г.С. Шпагин разработал барабанный узел ленточного питания. Это позволило повысить темп стрельбы и сделать систему подачи патронов более надежной. Другой инженер, И.Н. Колесников, усовершенствовал пулеметный станок своей конструкции, применявшийся ранее в пехотном варианте ДК. Новый станок дозволил существенно ускорить процесс перенацеливания пулемета с наземных целей на воздушные, что сделало новый пулемет всеприменимым. В таком виде новое орудие в апреле 1938 г. прошло войсковые тесты. Для русских военных, намучившихся с массивными магазинами предшествующей модели, таковой пулемет был очень кстати. Не считая того, следует напомнить, что посреди 1930-х гг. на вооружение РККА попробовали поставить пехотный вариант авиационного 12,7-мм пулемета ШВАК. Беда в данном деле привела к суровому кризису в оснащении армии многокалиберным стрелковым орудием. Потому уже в феврале 1939 г. новенькая модель пулемета под обозначением ДШК-38 («Дегтярев, Шпагин, многокалиберный обр. 1938 г.») была принята на вооружение Красноватой Армии. Поставки в войска начались в будущем году. В годы 2-ой мировой войны ДШК являлся массивным огневым средством для борьбы с легкобронированными боевыми машинами, самолетами и живой силой противника. Благодаря высочайшим боевым качествам многокалиберный пулемет употреблялся как пехотный, танковый (модификация ДШКТ) и зенитный (для ВМФ на тумбовой, турельной, башенной и спаренной тумбовой установках). Современниками пулемет Дегтярева-Шпагина ДШК-38 оценивался как достаточно надежное, обычное и действенное орудие. Создание русских многокалиберных пулеметов особо серьезно отставало от потребностей военных. В особенности серьезно «обделили» пехоту. За все предвоенные годы было выпущено приблизительно 2000 единиц ДШК-38 и ДК. К июню 1941 г. на всех воюющих флотах на вооружении состояло всего около 790 пулеметов ДШК-38. Русские пехотные и механизированные части получили вдвое меньше. Так, на вооружении частей Киевского Особенного военного окрестность (4 общевойсковые армии, 7 приданных стрелковых корпусов и 8 укрепрайонов) к 22 июня 1941 г. находилось всего 186 пулеметов ДШК-38, при всем этом сначала ими комплектовались части ПВО. А.В. Владимирский, в 1941 г. офицер оперативного штаба 5-й армии Киевского окрестность, вспоминал позже: «Стрелковым вооружением дивизии обеспечивались стопроцентно, кроме некоторых его видов: так, пистолетов-пулеметов (автоматов ППД) имелось 30-35%, многокалиберных пулеметов - около 15%, всеохватывающих зенитных установок - только 6% штата». А вот цитата из романа В.П. Астафьева «Прокляты и убиты», описывающего переправу русских пехотинцев через реку: «Заградотрядчики работали страдательно, сгоняли, сбивали в трясущуюся кучу поверженных ужасом людей, которых все прибивало и прибивало не к тому берегу, где им положено быть. Отсекающий огнь новых, многокалиберных пулеметов ДШК-38, которых так не хватало на плацдарме, пенил воду в реке, не допуская к берегу ничего живого». По состоянию на 1 января 1942 г. в действующих частях Красноватой Армии находилось менее 800 многокалиберных пулеметов. Только через два года создание многокалиберных пулеметов удалось существенно прирастить и довести их численность в армии и флоте до 8500 единиц в конце 1944 г. При всем этом пехоту опять «обидели» - на флот, крепко застрявший на собственных базах и фактически не принимавший роли в боевых действиях, попало приблизительно 4000 пулеметов, еще около 1100 ДШК-38 получили части ПВО военно-морских баз. Потому следует признать, что в действующих войсках русский ДШК-38 был всераспространен ровно тельного приза» механизированные части РККА получили от янки до 5500 колесных и полугусеничных бронетранспортеров, отчасти вооруженных многокалиберными пулеметами M2, и приблизительно 1100 зенитных установок, в состав которых входили все те же пулеметы «Browning». Во время войны пулеметами ДШК-38 были вооружены линкоры «Октябрьская революция» и «Севастополь», крейсера «Киров», «Максим Горький», «Красный Кавказ» и «Красный Крым», многие эсминцы, мониторы, канонерские лодки, катера и даже мобилизованные военным флотом штатские суда. Подавляющее большая часть ДШК-38 располагалось на тумбовых установках, но были разработаны и другие варианты размещения пулеметов. Самой легкой из установок была спаренная турельная установка МТУ-2 массой всего 160 кг. Установка ДШКМ-2 представляла собой спарку пулеметов ДШК на более томном лафете. Масса таковой установки составляла 260 кг. В качестве вооружения бронекатеров использовалась установка ДШКМ-2 Б (бронированная), представляющая собой все ту же спарку пулеметов ДШК снутри легкобронированной башни. Масса такового «танка» составляла приблизительно 1300 кг. В конце войны появились счетверенные установки ДШКМ-4 с массой более 2 т и спаренная установка П-2К, созданная для вооружения подводных лодок и убирающаяся в походном положении в специальную шахту снутри лодки. Все морские установки имели угол вертикального наведения от -10° до +85° и угол горизонтального наведения 360°. Незадолго до окончания 2-ой мировой войны в бронетанковые войска стали поступать измененные для установки на броню варианты пулемета ДШКТ. Пулей, выпущенной конкретно из танкового пулемета ДШК, получил свое 1-ое тяжелое ранение прославленный ас Люфтваффе - пилот штурмовика Ганс Рудель.

Конструкция пулемета ДШК-38

Автоматика пулемета ДШК-38 работает по схеме с внедрением энергии пороховых газов, отводимых через поперечное отверстие в стене ствола. Запирание канала ствола в момент выстрела делается 2-мя плоскими боевыми упорами затвора. Ведущим звеном автоматики являляется плоская затворная рама, агрессивно скрепленная со штоком газового поршня и закрывающая ствольную коробку снизу. В задней ее части на стойке крепится курок (ударник). При запирании ударник, продвигаясь вперед вкупе с затворной рамой, своим утолщением разводит в стороны плоские боевые упоры затвора, которые входят в зацепление с надлежащими гнездами в ствольной коробке. Сведение боевых упоров при открывании затвора делается скосами фигурного гнезда затворной рамы во время ее движения вспять после выстрела. Газовая камера размещена под стволом и снабжена регулятором с 3-мя фиксированными положениями, позволяющим улучшить работу автоматики. Удаление отстрелянной гильзы делается при помощи отражателя, смонтированного в высшей части затвора, вниз через окно затворной рамы. В затыльнике пулемета размещен пружинный буфер, смягчающий импульс удара, возникающий при откате затворной рамы и затвора. Ручка взвода затвора располагается справа понизу ствольной коробки и агрессивно связана с затворной рамой. Ударно-спусковой механизм ДШК-38 приводится в действие возвратно-боевой пружиной, которая совместно со штоком газового поршня заключена в защитный кожух, закрепленный под стволом пулемета. В фронтальном положении, после запирания ствола, курок (ударник) затворной рамы лупит по бойку, установленному в затворе. Последовательность операций разведения боевых упоров и удара по бойку исключает возможность случайного выстрела при неплотном запирании. Для предотвращения отскока затворной рамы в последнем фронтальном положении в ней смонтирован механизм противоотскока. Спусковой механизм допускает ведение только автоматического огня. Предохранитель флажкового типа во включенном состоянии перекрывает спусковой рычаг. Спусковой механизм собран в отдельном корпусе снизу задней части ствольной коробки. Ствол соединен со ствольной коробкой при помощи резьбы и зафиксирован замыкателем. Остывание ствола воздушное. Для увеличения интенсивности остывания фактически по всей длине ствола установлены кольцевые ребра. По мере надобности перегретый ствол можно поменять прямо на огневой позиции. В фронтальной части ствола имеется резьба, на которую устанавливается однокамерный дульный тормоз, существенно снижающий силу отдачи. ДШК-38 имеет ленточное питание с левой подачей ленты. Лента состоит из рассыпных отдельных звеньев. Приемник пулемета смонтирован под крышкой ствольной коробки. У ДШК-38 устройство подачи ленты выполнено в виде вращающегося барабана с шестью нишами. При повороте барабана на один сектор очередной патрон из ленты попадает в свою нишу, и лента продвигается на одно звено. Поворотом барабана управляет привод, синхронизированный с работой затвора. Для стрельбы по наземным целям применяется откидной рамочный прицел, смонтированный на основании в задней части ствольной коробки. Мушка, установленная на высочайшей стойке, располагается в дульной части ствола. Для стрельбы по воздушным целям употребляется коллиматорный прицел. Пулемет ДШК-38 устанавливается на всеприменимый станок обр. 1938 г. конструкции И.Н. Колесникова. Крепление делается на люльке качающейся части станка, которая установлена на вертлюге, а тот - на столе станка. К столу крепится ось колесного хода и три раскладные ноги. Стрельба по наземным целям ведется с колесного хода (ноги сложены). При всем этом фигурная опора, смонтированная на ногах станка, употребляется в качестве сидения либо локотников. Для зенитной стрельбы станок раскладывается в виде высочайшей треноги. Перевод пулемета из 1-го положения в другое осуществляется за считанные минутки. На качающейся части имеется ручка перезаряжания, стержневой механизм вертикальной наводки, ось крепления оптического прицела, кронштейн патронной коробки. Для удобства наводки предусмотрен наплечник с регулируемыми плечевыми упорами. 12,7-мм патрон обр. 1930/38 гг. был сотворен русскими конструкторами сначала 30-х гг. ХХ в. в качестве боеприпаса для противотанковых ружей. Обычно, гильза такового патрона делается из латуни, пореже из стали. В первый раз 12,7-мм патрон после некой модернизации был применен в качестве боеприпаса к пулемету ДШК-38. Боепитание пулемета осуществляется из железной ленты емкостью 50 патронов, состоящей из отдельных звеньев. Лента укладывается в железную коробку, которая на особом кронштейне прикрепляется с левой стороны пулемета. Зависимо от намеченной цели расчет пулемета ДШК-38 может применить для стрельбы 12,7-мм патроны, снаряженные бронебойной (Б-30) либо бронебойно-зажигательной (Б-32) пулей. Бронебойная пуля на дистанции 500 м пробивает под углом 90° бронеплиту шириной 16 мм и обеспечивает поражение самолетов противника, парящих со скоростью до 500 км/ч на высоте до 2000 м. Из-за очень добротных баллистических характеристик боеприпасы этого типа во время 2-ой мировой войны захватили огромную известность в Красноватой Армии. В ближайшее время под 12,7-мм патрон были дополнительно разработаны бронебойно-зажигательно-трассирующая (БЗТ), зажигательная моментального деяния (МДЗ) и бронебойно-зажигательная с металлокерамическим сердечником (БС) пули. 12,7-мм патрон имеет традиционную конструкцию и состоит из гильзы, порохового заряда и пули. Гильза служит для соединения всех частей патрона. Ее корпус, снутри которого располагается пороховой заряд, в собственной высшей части имеет дульце, в каком фиксируется пуля. Корпус гильзы имеет форму патронника. В нижней части гильзы выполнена выточка для зацепа выбрасывателя орудия. В дно корпуса гильзы вставлен капсюль, который во время выстрела разбивается бойком. Пламя от капсюля поджигает пороховой заряд. В качестве порохового заряда в данном патроне употребляется бездымный порох. Пороховые газы выталкивают пулю и приводят в действие автоматику орудия, производя перезаряжание, удаление гильзы использованного патрона и досылку в патронник нового боеприпаса. Тактико-технические свойства пулемета ДШК-38 Калибр 12,7108 мм Масса орудия 33,300 кг Масса станка 110,000 кг Масса оснащенной ленты 9,000 кг Длина орудия 1626 мм Длина ствола 1000 мм Исходная скорость пули 830–850 м/с Емкость ленты 50 патронов Теоретическая скорострельность 600 выстр./мин Практическая скорострельность 130 выстр./мин Прицельная дальность 3500 м Действенная дальность 2000 м Наибольшая досягаемость по высоте 2500 м Бронепробиваемость на расстоянии 500 м 16 мм Расчет 2–3 чел.
