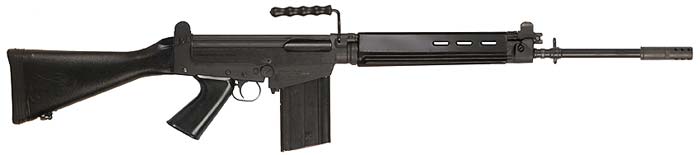

Автоматическая винтовка FN FAL (Бельгия)

Во время серийного производства самозарядной винтовки SAFN конструкторы бельгийской конторы Fabrique Nationale (FN) в Херстале начали думать о том, чтоб усовершенствовать это орудие и сделать на его базе автоматическую винтовку. При всем этом они исходили из догадок (подтвержденных позднее реальностью), что вооруженные силы многих стран в какой-то момент будут нуждаться в большенном количестве автоматических винтовок. 1-ые работы по созданию нового орудия начались в 1951 году под управлением Дьедонне Сэва, конструктора самозарядной винтовки SAFN 49.

Поначалу была сконструирована винтовка, в какой применялся разработанный во время 2-ой мировой войны германский укороченный патрон 7,92x33. Так как орудием заинтересовалась английская компания, калибр винтовки изменили на калибр 7 мм, соответственный английскому патрону .280/30. Было уже разумеется, что рвение США ввести американский средний патрон Т.65 размерами 7,62x51 в качестве одного боеприпаса для государств блока НАТО увенчается фуррором. Так, калибр новейшей автоматической винтовки был изменен снова. Благодаря усилиям южноамериканского лобби патрон Т.65Е3 (длина патрона – 69,8 мм; длина гильзы – 51 мм; масса патрона – 25,0 г; масса пули – 9,7 г; исходная скорость – 840 м/с; дульная энергия – 3420 Дж) был в 1953 г. стандартизирован в Североатлантическом блоке в качестве главного винтовочно-пулеметного и получил новый индекс – «7,62-мм патрон НАТО». Конкретно под этот патрон и была переделана FN FAL, вступившая в ожесточенную борьбу за место под солнцем с европейскими (британская винтовка EM.2) и южноамериканскими (Т.44) соперниками.

Собственный окончательный вид винтовка приняла в 1952-1953 гг., орудие получило всемирную известность, и понятно под обозначением FN FAL (Fusil Automatique Legere – легкая автоматическая винтовка). Уже 1953 году, после введения калибра эталона НАТО, Бельгия, Канада, Австралия, а в январе 1954 года и Англия приняли винтовку из Бельгии в качестве штатного вооружения, а спустя полгода она стала штатным орудием также в ФРГ, Израиле и Новейшей Зеландии. Поставленная на вооружение в почти всех странах Европы, Африки, Америки, Азии и Австралии, винтовка FN FAL еще посреди 80-х годов находилась на вооружении практически половины этих государств. В Австрии ее называли штурмовой винтовкой 58, в Германии она была известна под обозначением G1 до того времени, пока не была заменена автоматической винтовкой НК G3. Когда в Англии был изготовлен выбор в пользу нового орудия FN, была остановлена разработка своей автоматической винтовки, нареченной ЕМ 2. и начато лицензионное создание бельгийского орудия, но в измененном выполнении и под обозначением самозарядная винтовка L1А1. В Канаде также было налажено лицензионное создание винтовки FN FAL и тоже в измененном виде (под обозначением С1). Создание этой винтовки по лицензии в виде автоматической либо самозарядной винтовки, отчасти продолжающееся и в текущее время, было также разрешено и неким фирмам в Аргентине, Австралии, Индии, Израиле, Мексике, Нигерии, Австрии, Южной Африке и Венесуэле.

Винтовка FN FAL в уникальном либо измененном виде выпущена в количестве нескольких миллионов штук. Она относится к более обширно всераспространенному типу орудия и претендует на то, чтоб воспользоваться огромным спросом и в текущее время. Но спецы фактически не колеблются в том, что массовое создание скоро будет остановлено из-за внедрения орудия более малого калибра.

Автоматическая винтовка FN FAL состоит из последующих главных частей и деталей: ствола со ствольной коробкой и прицельными приспособлениями; затвора с затворной рамой; ударно-спускового механизма; механизма передачи движения затворной раме; ручки перезаряжания; возвратимого механизма; крышки ствольной коробки; приклада с пистолетной ручкой управления огнем; магазина.

В конструкции бельгийской винтовки применена т.н. «переламывающаяся» схема, т.е. ствольная коробка и корпус ударно-спускового механизма соединены на оси фронтального шарнира, установленной в нижней части. Как и самозарядная винтовка SAFN 49, автоматическая винтовка FN FAL имеет недвижный ствол, который закрывается с помощью перекоса затвора, состоящего из 2-ух частей. Действие автоматики орудия создано на использовании энергии давления пороховых газов. Давление газа может регулироваться при помощи клапана.

Ударно-спусковой механизм винтовки FN FAL зарекомендовал себя обычным и достаточно надежным, послужив прототипом для конструирования аналогичного узла в других образчиках автоматических (штурмовых) винтовок. Ударный механизм курковый с отдельной пружиной сжатия и вращающимся курком. Спусковой механизм позволяет вести одиночный и автоматический огнь. Для исключения способности выстрела при незапертом затворе спусковой механизм имеет автоспуск.

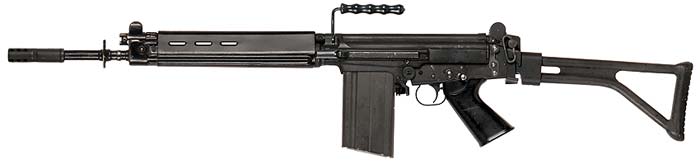

Ствольная коробка из стали сверху запирается жестяной крышкой. В ствольной коробке располагается направляющий механизм с затвором, также штанга, соединяющая затвор с возвратимой пружиной. Так как пружина размещена снутри приклада, в оружии со раскладным плечевым упором она находится под крышкой затвора. Рычаг предохранителя установлен на левой стороне орудия прямо над пистолетной ручкой и отлично досягаем.

Ручка перезаряжания также находится с левой стороны ствольной коробки, при этом связь ручки с подвижными частями односторонняя. Она служит только для отвода подвижных частей вспять. Вперед затвор со стеблем затвора ворачиваются под действием возвратимых пружин и в случае недокрытия затвора из-за загрязнения орудия принудительно дослать его в фронтальное положение нереально. Механизм возврата подвижных частей собран в трубке и состоит из 2-ух возвратимых пружин, расположенных одна в другой концентрично. Пружины имеют разную навивку и работают параллельно. Огнь ведется с закрытого затвора, т.е. при запертом канале ствола. В то же время спусковой механизм имеет два шептала – заднее (стреляющее) и фронтальное, которое служит типичным предохранителем. Особенностью конструкции винтовки FN FAL будет то, что при опорожнении магазина затвор остается в открытом положении на затворной задержке, удерживаемый выступом подавателя магазина. В фронтальное положение затвор можно дослать только со сменой опорожненного магазина на оснащенный.

Газовая камера размещена сверху над стволом. На камере смонтирован газовый регулятор, позволяющий регулировать импульс пороховых газов, воздействующих на подвижные части. Это достигается повышением либо уменьшением отверстия в газовой камере, через которое пороховые газы исходят в атмосферу. При помощи сухарного соединения газовая камера запирается клапаном, который стопорится в одном из 2-ух положений (для обычной работы автоматики винтовки регулятор устанавливается в верхнем положении). Для стрельбы наствольными винтовочными гранатами газоотводная система регулируется. В данном случае перекрывается газоотводный канал – регулятор выставляется в нижнее положение.

Прицельные приспособления винтовок FN FAL, находящихся на вооружении в почти всех странах, различаются меж собой по конструкции, но для всех них одна деталь является общей – диоптрический целик. К одной из особенностей этой винтовки относится размещение фронтального визира (мушки) на фронтальной части газоотводного устройства. В бельгийской винтовке FN FAL прицел секторный, с диоптрическим полностью, рассчитан на дальности от 200 до 600 м. Для увеличения продуктивности прицельной стрельбы в критериях ограниченной видимости (к примеру в сумерках) мушка подсвечивается радиоактивным источником, также употребляется целик с огромным поперечником диоптрического отверстия, учитывающим естественное расширение зрачка глаза стрелка в мгле.
