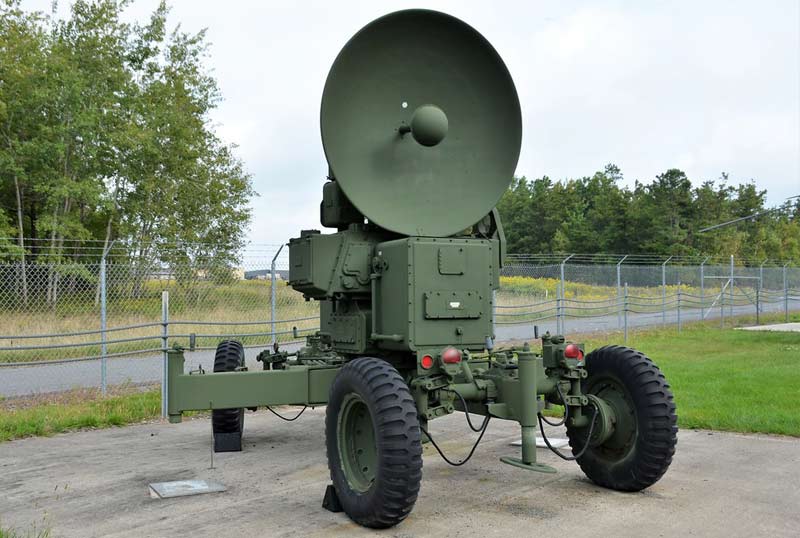

РЛС контрбатарейной борьбы AN/MPQ-10A (США)

1-ые спец РЛС, предназначенные сначала для обеспечения контрбатарейной борьбы, были разработаны в Соединенных Штатах исключительно в 1950-е годы. Первой таковой спец американской РЛС стала легкая мобильная радиолокационная станция типа AN/MPQ-10 (AN/MPQ-10A), которая, вобщем, практически являлась ничем другим, как несколько доделанной и уменьшенной версией РЛС управления огнем артиллерии типа SCR-584. Станция типа AN/MPQ-10A была разработана спецами компании «Sperry» (потом - в составе компании «Northrop Grumman») и поступила на вооружение Сухопутных войск США в 1951 году. Также данная станция контрбатарейной борьбы поступила на вооружение подразделений артиллерийской инструментальной разведки артиллерии сухопутных войск Бельгии, Дании, Нидерландов, Стране восходящего солнца и ряда других государств мира. РЛС контрбатарейной борьбы AN/MPQ-10 была построена на базе антенны с механическим коническим сканированием, работала в S-диапазоне (2-4 ГГц) и позволяла достаточно отлично засекать огневые позиции минометных и артиллерийских (в большей степени гаубичных) батарей противника уже по двум выстрелам (при лучшем раскладе, естественно, а по другому требовалось «поймать» больше мин либо снарядов). В итоге с момента первого обнаружения минометной мины либо артиллерийского снаряда до момента открытия огня собственной артиллерии по разведанным огневым позициям вражеской артиллерии проходило обычно менее 7-8 минут, хотя в критериях насыщенного огневого воздействия на свои сухопутные подразделения артиллерийско-минометного огня противника это был достаточно осязаемый временной просвет. Дальность же обнаружения позиций минометных либо артиллерийских батарей противника зависимо от типа и калибра используемых ими боеприпасов составляла от 500 до 20 тыщ ярдов, т.е. приблизительно от 457 до 18,3 тыщ метров, а точность была не ужаснее 20 ярдов, т.е. 18,29 метра (по данным русских источников, радиальная возможная ошибка точности определения координат огневой позиции противника у данной радиолокационной станции составляла 50 метров). Сектор обзора - 11-45 км. В состав станции AN/MPQ-10 входили: - антенная система, представлявшая собой параболический отражатель поперечником 1,8 метра с вращающимся облучателем; - передатчик сигналов; - приемник сигналов; - блок управления с индикаторами отображения грубой (семидюймовый индикатор со шкалами 0-10000 и 0-20000 ярдов /1 ярд равен 0,914 метра) и четкой (трехдюймовый идикатор со шкалой 2000 ярдов) дальности; - агрегат питания, который был представлен двигателем внутреннего сгорания и трехфазным генератором тока мощью 5 кВт и мог перевозиться на одноосном прицепе грузоподъемностью 0,75 тонны либо же автомобилем грузоподъемностью 2,5 тонны; - планшет для записи характеристик линии движения полета засекаемой минометной мины либо артиллерийского снаряда, по которым нужно было найти положение неприятельского миномета либо орудия, либо вражеской минометной либо артиллерийской батареи (дивизиона) с целью их предстоящего угнетения (ликвидирования). Следует также отметить, что, как указывалось в забугорной спец литературе, при сопряжении с соответственной вычислительной и записывающей аппаратурой данная станция могла употребляться для определения точки запуска и места падения неприятельских ракет (может быть, что речь в этом случае шла о неуправляемых реактивных снарядах, хотя употреблялось слово «missile», которым в английской военной спциализированной литературе принято обозначать управляемую ракету). При это было две модификации станции - AN/MPQ-10 и AN/MPQ-10A, которые отличались в большей степени схемой работы системы измерения высоты засекаемых минометных мин и артиллерийских снарядов: в первом случае применялся электромеханический вычислитель типа CP-93/MPQ-10, построенный на крутящихся трансформаторах-резольверах, а во 2-м - более современное и действенное электронное счетно-решающее устройство типа CP-156/MPQ-10A. В остальном эти варианты были похожи друг на друга и работали по идентичной схеме. Принципиальной отличительной особенностью радиолокационной станции контрбатарейной борьбы AN/MPQ-10A была ее маленькая масса и мобильность: станция устанавливалась на несколько доделанном лафете 40-мм зенитной пушки типа M2 (скорострельная зенитка серии Bofors), потому ее буксировка могла осуществляться с помощью типового армейского грузового автомобиля. Не считая того, она была аэромобильной - бе особенных заморочек могла перекидываться самолетами военно-транспортной авиации. Еще одним симпатичным преимуществом РЛС контрбатарейной борьбы типа AN/MPQ-10A было то, что во время боевой работы (дежурства) ее блок управления можно было располагать на достаточно существенном удалении от самой станции - на дистанции до 45 метров. Это позволяло в определенной степени понизить уязвимость боевого расчета станции при поражении последней противником. Вобщем, как обычно бывает у образцов вооружения, военной и специальной техники первого поколения, у РЛС контрбатарейной борьбы AN/MPQ-10A были свои недочеты, при этом некие из них можно считать очень существенными. А именно, станция не могла засекать ведущие огнь вражеские минометы и артиллерийские орудия по первому выстрелу, также не могла «работать» по снарядам с настильной траекторией полета. Очень значимым недочетом также было достаточно долгое - никак более 20-40 минут - время развертывания станции на назначенной ей позиции и, соответственно, время ее свертывания и перехода на марш: это существенно понижало оперативность ведения контрбатарейной борьбы и увеличивало возможность поражения станции ответным огнем противника. Также необходимо отметить огромную численность боевого расчета этой станции (девять человек), что отмечали даже сами южноамериканские военнослужащие, и, что в особенности принципиально, необходимость делать операции по расчету координат огневых позиций неприятельской артиллерии вручную. В конце концов, южноамериканские военные специалисты уже скоро после принятия на вооружение данной радиолокационной станции стали пенять на то, что изготовка ее электрических схем было выполнено на устаревшей элементной базе. Были у РЛС типа AN/MPQ-10A и другие, наименее суровые, но все таки недочеты. Станция AN/MPQ-10A работала последующим образом. После начала работы с целью определения огневой позиции минометной либо артиллерийской батареи противника производилось дежурное сканирование места, результаты которого показывались на индикаторе грубой дальности (индикатор со строчной разверткой, дальность - азимут). Когда же на нем появлялась эхо-отметка цели, оператору боевого расчета нужно было очень стремительно найти дальность до цели, используя для этого крутящийся маховичок шкалы наклонной дальности. Потом антенная система станции с помощью маховичка регулировки по азимуту устанавливалась таким образом, чтоб линия развертки радиолокационного индикатора грубой дальности оказывалась над эхо-сигналом цели. После чего разыскиваемые минометная мина либо артиллерийский снаряд отслеживались в автоматическом режиме, и сразу с этим происходил обзор назначенного сектора при помощи радиолокационного индикатора четкой дальности с целью засечь последующую выпущенную противником мину либо снаряд. Когда противник создавал последующий выстрел, на дисплее радиолокационного индикатора четкой дальности либо рядом со следящим стробом по дальности появлялась отметка. Если цель находилась в границах следящего строба по дальности, то, используя соответственный переключатель, оператор переводил станцию в режим автоматического слежения за целью по дальности, азимуту и углу места. Приобретенные данные разрешали выстроить линию движения полета мины либо снаряда и вычислить потом огневую позицию артиллерии противника. Но способности станции AN/MPQ-10A, а равно и других РЛС контрбатарейной борьбы построенных по аналогичному принципу, были все таки не очень высочайшими. В связи с этим забугорными спецами была предпринята попытка модернизации таких станций. Так появился комплекс под обозначением AN/KPQ-1, который поступил на вооружение Корпуса морской пехоты США и австралийских Сухопутных войск (может быть, и других государств) и отличался от предшественников наличием в его составе сразу 5 антенн, которые были ориентированы под несколько различными углами по азимуту и, таким образом, разрешали сразу «закрыть» больший сектор места. При этом это был комплекс компактный, с антеннами маленького размера, а его главным назначением было обеспечение обнаружения позиций стреляющих минометов противника. Комплекс прошел «проверку боем» в процессе Вьетнамской войны, где эти станции, а именно, применялись австралийскими военными в стационарном - на оборудованной позиции, и мобильном - с размещением в кузове армейского грузового автомобиля, вариантах. Вобщем, это значительно усложнило и конструкцию станции, и процесс работы с ней, а численность подразделения, обслуживающего станцию, возросла до 11 человек. Принимая во внимание все изложенное, спецы забугорных государств, сначала - Соединенных Штатов, решали активные усилия в направлении сотворения более совершенной радиолокационной станции контрбатарейной борьбы. Пробы увенчались фуррором: всего семь лет спустя - в 1958 году - на замену РЛС типа AN/MPQ-10A пришла уже значительно более совершенная радиолокационная станция контрбатарейной борьбы, а поточнее даже целое семейство таких специализированных станций, получивших обозначение AN/MPQ-4. Разработкой последних занимались уже спецы другой известной компании - «General Electric». В то же время необходимо подчеркнуть, что радиолокационные станции AN/MPQ-10A на «свалку истории» южноамериканские военные все таки не выслали, а просто переориентировали их на решение второстепенной задачки - производить общее наблюдение за полем боя и корректировать огнь собственной артиллерии для увеличения его продуктивности. Более того, в выпуске спец издания Учебного центра (школы) артиллерии и ракетных войск Сухопутных войск США «Тренды в артиллерии» (Artillery Trends) за июнь 1958 года в статье «Новые глаза для подразделений по борьбе с минометами» (New Eyes for the Countermortar Teams) за авторством майора Джона Маршхаузена из Отдела наблюдений даже особо оговаривалось, что станции AN/MPQ-4 поменяют AN/MPQ-10 исключительно в роли средства борьбы с минометами противника. Технические свойства AN/MPQ-10A Численность боевого расчета, человек 9 Тип сканирования - механическое Количество антенн, штук 1 Рабочий частотный диапазон  S Рабочая частота, МГц  2740-2960 Мощность в импульсе, кВт  200 Продолжительность импульса, микросекунд  0,8 Частота повторения импульсов, импульсов в секунду  1000 Дальность деяния малая / наибольшая, км 450 / 9,1-18,3 Сектор обзора по азимуту (горизонту), градусов 11-45 Сектор обзора по углу места (высоте), градусов 7,0-86,5 Радиальная возможная ошибка определения координат огневой позиции, метров 50 Масса станции без генератора, кг 2000 Время развертывания на позиции из походного положения, минут 20-40
