Средний танк M47 Patton II (США)

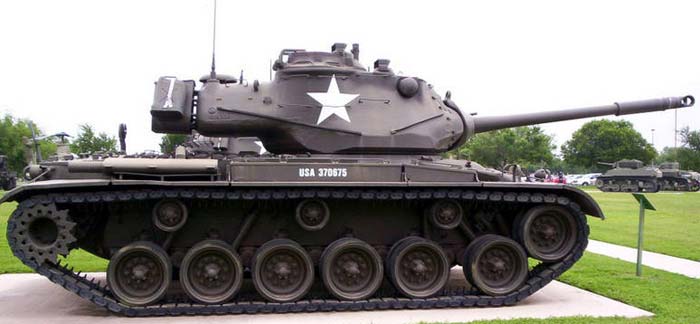

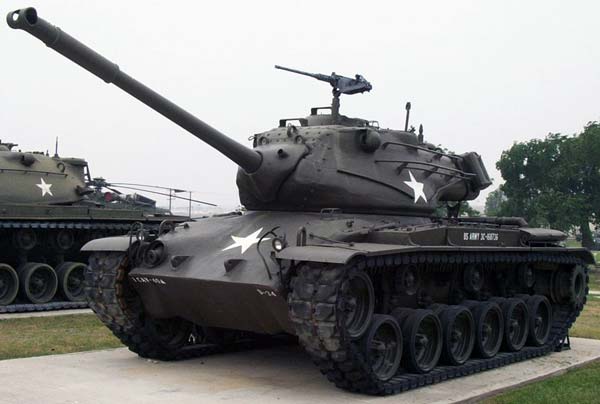

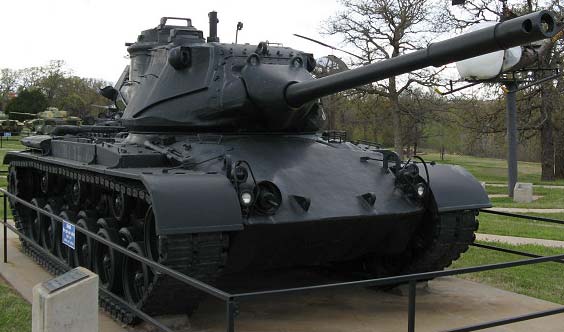

Средний танк M47 Patton II — модернизированный вариант танка М46, выпускавшийся в США с июня 1951 года (изготовители — Detroit Tank Arsenal и American Locomotive Co). Корпус, силовая установка, силовая передача и ходовка фактически конфигураций не перетерпели. Башня взята с опытнейшего танка T42 и значительно отличается от башни танка M46. Она имеет огромные углы наклона лобовых листов и поболее вытянутую кормовую часть. Танк M47 Patton II имеет традиционную сборку, с расположением моторно-трансмиссионного отделения в кормовой части, а боевого отделения и отделения управления — в лобовой части машины. Экипаж танка состоит из 5 человек: командира, наводчика, заряжающего, механика-водителя и ассистента водителя.

Установленная в башне пушка Т119 имеет более высшую исходную скорость снаряда по сопоставлению с пушкой танка M46. С пушкой спарен 12,7-мм пулемет "Браунинг", в лобовом броневом листе устанавливался ещё один 7,62-мм пулемёт — курсовой, а на башне — 12,7-мм зенитный пулемёт M2. Подъемный механизм пушки имеет гидравлический привод. Вести прицельный огнь может как наводчик, так и командир танка. У наводчика установлен стереоскопический прицел-дальномер M12. При помощи прицела-дальномера определяется расстояние до цели, скорость движения цели, смещение её по направлению, и может вводиться в прицел поправка на тип используемых боеприпасов. Для командира танка установлен перископический прицел. Боекомплект пушки 71 выстрел.

Для вождения машины в ночных критериях имеется набор инфракрасных устройств. Движок 12-цилиндровый воздушного остывания "Континенталь" AV-1790-5B. Силовая передача гидромеханическая "Кросс-драйв" CD-850-4. В отличие от силовой передачи танка М46 силовая передача танка M47 Patton II снабжена устройством, блокирующим гидротрансформатор и обеспечивающим, таким образом, возможность запуска мотора танка с буксира. Танк обустроен системой ППО, средствами связи (две радиостанции и ТПУ), обогревателем для подогрева экипажа и навесными плавсредствами понтонного типа.

Танк M47 Patton II являлся переходной моделью от танка M46 к танку M48. На базе танка M47 сделаны саперный танк M102 (T39E2), оснашенный бульдозером, краном-стрелой и лебедками. Заместо пушки в башне установлена мортира. На этой базе был сотворен также огнеметный танк T66. Танки M47 Patton II состояли на вооружении армий США, Западной Германии, Австрии, Франции, Италии, Бельгии, Испании, Иордании, Стране восходящего солнца и Турции.

Тактико-технические свойства M47 Patton II Боевая масса, т 46,1 Экипаж, чел. 5 Длина корпуса, мм 6358 Длина с пушкой вперёд, мм 8509 Ширина корпуса, мм 3513 Высота, мм 3327 Клиренс, мм 470 Тип брони железная, катаная и литая гомогенная Лоб корпуса (верх), мм/град. 102 / 60 Лоб корпуса (низ), мм/град. 76…89 / 53 Борт корпуса, мм/град. 51—76 / 0 Корма корпуса (верх), мм/град. 51 / 0 Корма корпуса (низ), мм/град. 20 / 62 Днище, мм 13—25 Крыша корпуса, мм 22 Лоб башни, мм/град. 102 / 40 Маска орудия, мм/град. 114 / 60 Борт башни, мм/град. 64 / 30 Корма башни, мм/град. 76 / 3 Крыша башни, мм 25 Вооружение Калибр и марка пушки 90-мм M36 Тип пушки нарезная Боекомплект пушки 71 Прицелы перископический M20, баллистический вычислитель M3, дальномер M12 Пулемёты 1 x 12,7-мм M2HB, 2 x 7,62-мм M1919A4 Тип мотора V-образный 12-цилиндровый карбюраторный воздушного остывания Мощность мотора, л. с. 704 Скорость по шоссе, км/ч 48 Припас хода по шоссе, км 130 Удельная мощность, л. с./т 13,8 Тип подвески персональная торсионная Удельное давление на грунт, кг/см 1,03 Преодолеваемый подъём, град. 30 Преодолеваемая стена, м 0,9 Преодолеваемый ров, м 2,6 Преодолеваемый брод, м 1,2
