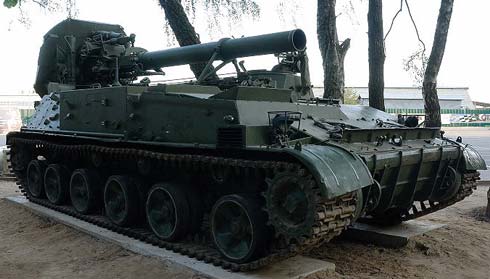

Самоходный миномет 2С4 Тюльпан (СССР)

240-мм самоходный миномет 2С4 "Цветок" предназначен для разрушения фортификационных сооружений, также для ликвидирования живой силы и техники. Июль 1967 года стал знаменательным для российскей артиллерии, вышло постановление Совета Министров, санкционировавшее разработку ряда самоходных артсистем: 152-мм гаубицы "Акация", 122-мм гаубиц "Гвоздика" и "Фиалка", также 240-мм миномета "Цветок". Артиллерийская часть "Цветка" (индекс 2Б8) разрабатывалась Пермским СКБ под управлением Ю.Н. Калачникова на базе артиллерийской части 240-мм миномета Шавырина и имела ту же баллистику и боекомплект. Она устанавливалась на "обьект 305", близкий по конструкции к шасси "Акации", "Гиацинта", СУ-100, а так же ряда других систем, и без помощи других (без шасси) эксплуатироваться не могла.

1-ые три опытнейших "цветка" собрали в мае-июне 1969 года и сразу передали на фабричные тесты, которые завершились в октябре. Потом последовали войсковые тесты, и в 1971 году 240-мм миномет 2C4 "Цветок" бып принят на вооружение.

2С4 «Тюльпан» имеет необычную конструкцию. Артиллерийская часть расположена на крыше корпуса. Снутри корпуса шасси расположены экипаж, аппаратура и боекомплект. В механизированных боеукладках находятся два типа мин. 10 шт. активно-реактивных и 20 шт. осколочно-фугасных. Всего 30 шт.

Боевое отделение находится в кормовой и средней части корпуса. В отделении управления находятся командир и механик-водитель. Слева, поближе к носу, за силовой установкой находится башенка командира. Размещение, вооружение и набор устройств схожи с ГМЗ и 2С5.

В отличие от миномета М-240, где все операции выполнялись вручную, в артиллерийскую часть 2Б8 введена гидросистема, служащая для перевода миномета из походного положения в боевое и назад, вертикального наведения миномета, выведения ствола на линию досылания мины и открывания затвора, подача мины из механизированной боеукладки на направляющие досылателя, расположенные сверху на корпусе базисного шасси; заряжания миномета, закрывания затвора и опускания ствола в казенник.

Угол заряжания 2Б8 составляет около +63'. Мины на направляющие досылателя подаются автоматом из механической боеукладки, расположенной в корпусе шасси (в 2-ух боеукладках располагается 40 фугасных ипи 20 активно-реактивных мин). Не считая того, заряжание может выполняться с грунта с помощью крана. Горизонтальное наведение осталось ручным.

В 2С4 установлен V-образный 12 цилиндровый четырёхтактный дизельный движок жидкостного остывания с наддувом. Коробка механическая, двухпоточная, с планетарным механизмом поворота. Подвеска персональная, торсионная с гидравлическими амортизаторами телескопического типа. Ходовка подобна самоходной гаубице 2С3 «Акация», Гусеничному минному заградителю, самоходной пушке 2С5 «Гиацинт». Установленный на 2C4 "Цветок" дизель В-59 позволяет развивать по шоссе скорость до 60 км/ч, а по грунтовым дорогам - до 30 км/ч.

Миномет стреляет металлической фугасной миной Ф-864 массой 130.7 кг при массе разрывного заряда 32 кг. Взрыватель ГВМЗ-7 имеет установки на секундное и замедленное действие. Мина Ф-864 с выстрелом ВФ-864 имеет 5 зарядов, сообщающих ей исходную скорость 158-362 м/с и соответственно дальность от 800 до 9650 м. Воспламенительный заряд находится в трубке стабилизатора мины. Другие помещаются в картузах кольцевой формы, закрепленных на самой трубке при помощи шелковых шнуров. Для М-240 и 2Б8 сделаны и активно-реактивные мины с ядерными зарядами.

В конце 80-х годов для 2C4 "Цветок" была разработана управляемая (корректируемая) мина 1К113 "Смельчак". Стрельба ею делается так же, как и обыкновенной только устанавливается время открытия окошка оптической головки самонаведения и время включения лазерного целеуказателя. На расстоянии от 200 до 5000 м от цели располагается корректировщик с лазерным целеуказателем. Им и подсвечивается цель, при этом не всё время полета мины, а только когда она приближается к цели на дистанцию 400-800 м. Другими словами время подсветки и, соответственно, корректировки полета мины продолжается от одной до 3-х секунд, противник на физическом уровне не успевает поставить "Смельчаку" помеху. Возможность попадания в данном случае в круг поперечником 2—3 м равна 80-90%. В процессе боевых действий в Афганистане "смельчаки" с первого выстрела попадали во входы пещер, занимаемых душманами.

240-мм миномет 2C4 "Цветок", стреляющий как обыкновенными, так и управляемыми минами, незаменим при штурме укрепленных позиций, также при боевых действиях в населенных пт. Так, к примеру, его можно поставить на расстоянии 10-20 м от высотного дома, придать наибольший угол возвышения, и при стрельбе малыми разгонными зарядами крутизна падения мин становится практически вертикальной, другими словами возникает возможность поразить противника, укрывшегося за обратной стенкой дома.

В период после войны ни одна страна в мире не воспринимала на вооружение таких массивных минометов. По сведениям, опубликзванным в журнальчике "Military Balance" за 1991/1992 годы, СССР тогда имел 54, а ЧССР — восемь установок 2C4 "Цветок". В текущее время калибр миномётов США, Великобритании, Франции и Германии не превосходит 120 мм.

Боевая масса, т 27,2..27,5 Экипаж, чел. 5 Длина с пушкой вперёд, мм 6460 Ширина корпуса, мм 3250 Высота, мм 2760 Клиренс, мм 450 Бронирование Лоб корпуса, мм/град. 30 Вооружение Калибр и марка пушки 240-мм 2Б8 Тип пушки 240-мм миномёт 2Б8 Длина ствола, калибров 20,8 Боекомплект пушки 30 Углы ВН, град. +50..+80 Углы ГН, град. При угле ВН +50° -10..+10 При угле ВН +80° -41..+41 Дальность стрельбы, км 0,8..19,69 Прицелы МП-46М Пулемёты 1 х 7,62 мм ПКТ Тип мотора дизельный четырёхтактный V-образный, 23-ти цилиндровый с жидкостным остыванием Мощность мотора, л. с. 520 Скорость по шоссе, км/ч 62,8 Припас хода по шоссе, км 500 Тип подвески персональная, торсионная с гидравлическими амортизаторами телескопического типа в подвесках 1-го и 6- го катков Удельное давление на грунт, кг/см? 0,6 Преодолеваемый подъём, град. 30 Преодолеваемая стена, м 0,7 Преодолеваемый ров, м 2,55 Преодолеваемый брод, м 1,05
