Противолодочная торпеда «Sting Ray» (Великобритания)

Торпеда «Sting Ray» - это легкая противолодочная торпеда британского производства, стоящая на вооружении Царского флота Англии. Была разработана для подмены торпеды южноамериканского производства Mk.44 и дополняет стоящие на вооружении британского флота южноамериканские торпеды Mk.46. Главными создателями и изготовителями торпедного орудия в мире являются США, Наша родина, Англия, Франция, Германия, Италия и Швеция. В этих странах делается ТО для подводных лодок, надводных кораблей, самолетов и вертолетов. В 1970 году министерство обороны Англии закрыло как неперспективные программки по созданию торпед Mk.30 и Mk.31. Заместо них личной компанией «Marconi Electronic Systems» (в текущее время - ВАЕ Systems) была разработана противолодочная торпеда «Sting Ray». Торпеда может поразить цель и на мелководье, и на огромных глубинах моря - до 750 м. В процессе испытаний торпеда «Sting Ray», сброшенная с самолета «Нимрод» 42-й эскадрильи ВВС Англии, удачно потопила дизельную подводную лодку-мишень «Порпойс» (устаревшая «Порпойс» была выведена из состава ВМФ Англии), которая двигалась на перископной глубине. Торпеды «Sting Ray» были приняты на вооружение ВМС и ВВС Англии в 1983 году, хотя они были развернуты на нескольких кораблях Царского флота еще в 1982 году во время Фолклендской войны.

ОСОБЕННОСТИ КОНСТРУКЦИИ

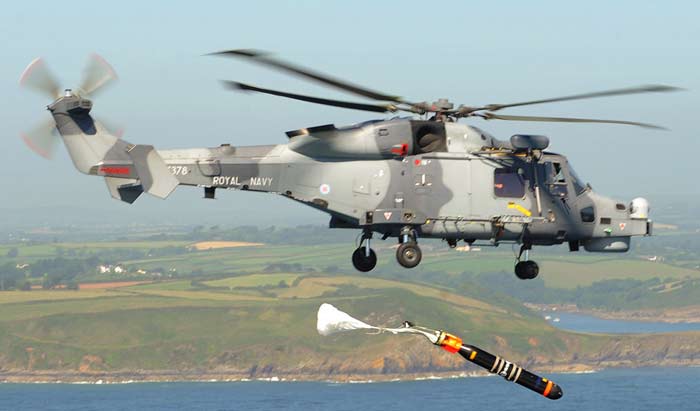

Противолодочная торпеда «Sting Ray» имеет крестообразное хвостовое оперение и съемный носовой обтекатель. При ударе о воду (после выстрела из торпедного аппарата либо сброса на парашюте с летательного аппарата) защитный носовой обтекатель, выполненный из хрупкого материала, разбивается и начинает работать многолучевой гидролокатор. «Sting Ray» стала первой английской самонаводящейся торпедой, снаряженной цифровой вычислительной машиной (прошлые эталоны имели системы самонаведения, основанные на аналоговом принципе обработки сигнала). При помощи бортовой ЭВМ обеспечивается автономное управление торпедой, идет обработка гидроакустической инфы и наведение торпеды на цель. Учитываются как свойства цели, так и возможные активные и пассивные помехи средств противодействия. ЭВМ систематизирует эхо-сигналы, определяет режим работы гидролокатора и требуемые маневры для преследования цели. Не считая того, ЭВМ обеспечивает лучший угол встречи с целью и возможность повторной атаки. Энергосиловая установка торпеды - электронная с водометным движителем, аккумуляторные батареи активизируются морской водой, что обеспечивает сохранение высокоскоростных черт при увеличении глубины погружения. Боевая часть торпеды - 45 кг взрывчатого вещества кумулятивного деяния. Торпеда имеет контактно-неконтактный (электрический) взрыватель. По своим тактико-техническим чертам торпеды «Sting Ray» в целом подобны американским торпедам Мк.4б, хотя и имеются некие отличия.

«Sting Ray» mod.1

С целью продлить до 2020 года срок службы торпеды «Sting Ray» министерство обороны Англии заключило с компанией изготовителем договор на разработку «Sting Ray» модификации 1 (mod.1). Сумма договора составила 109 млн фунтов стерлингов. В процессе проектирования и испытаний было сделано около 100 опытнейших образцов. Основной промышленный заказ на создание торпеды «Sting Ray» mod.1 был выдан в 2002 году. Новенькая модель «Sting Ray» mod.1 вооружена улучшенными навигационной аппаратурой, гидроакустической системой самонаведения, блоком цифровой обработки инфы и программным обеспечением. Ходовка, энергосиловая установка и главные конструктивные элементы торпеды остались предыдущими. Не считая Англии торпеды «Sting Ray» поставлялись вооруженным силам Таиланда и Египта. В 2009 году вооруженные силы Норвегии избрали новейшую противолодочную торпеду «Sting Ray» mod.1 в качестве многообещающего вооружения для собственных новых фрегатов класса «Фритьоф Нансен», противолодочных вертолетов NH90, также морских разведывательных самолетов P3-C «Orion». По заключению Норвежской оборонной организации по материально-техническому обеспечению (The Norwegian Defence Logistics Organisation) «Sting Ray» mod.1 отвечает всем требованиям программки «Норвежская противолодочная торпеда». Кроме «Sting Ray» mod.1 компании ВАЕ Systems норвежцы также рассматривали предложения других ведущих глобальных изготовителей торпедного вооружения. Но собственный выбор заказчик приостановил на «Sting Ray». Этот договор (цена которого составила около 140 млн баксов) стал первым экспортным фуррором новейшей модификации английской торпеды. В текущее время массовое создание «Sting Ray» mod.1 налажено на английских заводах в Портсмуте и Ватерловилле (графство Гемпшир). Тактико-технические свойства «Sting Ray» Размеры, м: - длина: 2,6 (8 футов б дюймов) - поперечник: 0,324 (12,75 дюйма) Вес, кг: 266,9 (588,5 фунта) Боевая часть (кумулятивная), кг: 45 (99 фунтов) бризантного ВВ скорость хода торпеды, узлов: 45 дальность хода, м: 8000 (8750 ярдов) глубина хода, м: от 15 до 750 дальность деяния системы самонаведения, м: 1500
