Управляемые ракеты и бомбы Sadid (Иран)

Семейство авиационных боеприпасов Sadid представляет собой набор иранских малых маленьких бомб, которые в главном выполняются Организацией оборонной индустрии Ирана в виде 2-ух типов ракет и бомб. Все модели Sadid могут употребляться на вертолетах и беспилотниках, и созданы для поражения недвижных и передвигающихся целей. 1-ый боеприпас семейства Sadid был выставлен на авиасалоне Киш в 2010 году. 1-ые два боеприпаса семейства Sadid-1 и Sadid-342, были собраны КСИР, в связи с тем, что их части были подобны применяемым в ракете «Toofan», детали были доставлены в КСИР компанией «Montazer Al-Mahdi Industries», принадлежащей Министерству обороны, которая производит ракету Toofan (Iranian TOW). Предположительно создание и внедрение боеприпасов семейства Sadid всходит к тому времени, когда они были представлены на выставке достижений Корпуса стражей исламской революции в 2013 году. Сейчас официально представлены последующие типы:

Ракета «Sadid-1»

1-ый боеприпас семейства «Sadid» - ракета «Sadid-1». Эту ракету представили на авиасалоне Киш в 2010 году, установив ее на вертолеты Shahed 258. Ракета Sadid-1 очень похожа на противотанковую ракету «Toofan». Если вы обратите пристальное внимание на размещение крыльев и газоотводных отверстий мотора в ракетах Sadid и Toofan, вы увидите огромное сходство меж 2-мя ракетами. Ракета Sadid-1 имеет два ряда изменяемых крыльев, как и ракета Toofan, а размер и направление складывания крыльев у обеих ракет стопроцентно подобны друг дружке. Посреди ракеты размещены два выхода жаркого газа для главного ракетного мотора, а в конце ракеты находится сопло главного мотора, который употребляется для пуска ракеты изнутри пускового контейнера, которое вполне закрыто. Невзирая на то, что ракеты «Sadid-1» и «Toofan» очень похожи, в конце ракеты «Sadid-1» были удалены детали, связанные с проводным наведением, в том числе два тросовых шпинделя и ксеноновые лампы относящиеся к ракете «TOW», эти конфигурации связаны с различием в методе наведения ракеты. Технические свойства ракеты Sadid-1 пока официально не объявлены. Но сравнив и сопоставив ее с противотанковой ракетой «Toofan», можно получить практически точную информацию по техническим чертам. Противотанковая ракета Toofan в опытнейших образчиках способна пробить 550 мм брони на действенной дальности 3500 метров. Беря во внимание возможность стрельбы на исходной скорости с беспилотника и возможность планирования при пуске с высоты 5 км, возможно, для этого типа ракет можно рассматривать дальность более 7 км. Благодаря запуску этой ракеты с неба, что позволяет этой ракете штурмовать сверху, ее пробития в 550 мм достаточно для поражения хоть какого типа брони. Есть также варианты ракет Toofan с большей дальностью и бронепробиваемостью до 900 мм. Из-за огромного сходства ракеты Sadid-1 и противотанковой ракеты Toofan вес этих 2-ух ракет должен быть очень близок друг к другу. Toofan-1 имеет вес 18,5 кг с боевой частью 3,6 кг, а вес ракеты и ее контейнера составляет 42 кг. В связи с тем, что вес ракеты Sadid-1 не оглашается, эту ракету также можно считать с весом в 18,5 кг. В связи с внедрением их на БПЛА и вертолетах, общий вес пускового контейнера с ракетой "Sadid-1" может составлять около 42 кг. Не считая того, наилучший метод найти габариты ракеты «Sadid-1» - это разглядеть габариты ракеты «Toofan». Длина ракеты «Toofan» составляет 116 см, а поперечник - 15 см. Макеты ракеты «Sadid-1» не имели ГСН в носовой части, но в мае 2014 г., во время визита Вождя революции на выставку достижений Корпуса стражей исламской революции, были представлены два типа ракет «Sadid-1» с оптическим и инфракрасном наведение. Эта новенькая возможность наделяет ракету «Sadid-1» функцией «выстрелил-забыл». В некоторых СМИ эта ракета была представлена под наименованиями Sadid-361 и Fatah-362. Вероятные свойства ракеты «Sadid-1»: Поперечник: 15 см Длина: 116 см Масса ракеты: 18,5 кг Масса боевой части: 3,6 кг Тип боевой части: Кумулятивная Вес оснащенной ракеты: 42 кг Дальность полета: 7 км при пуске с высоты 5 км

Планирующая бомба Sadid-342

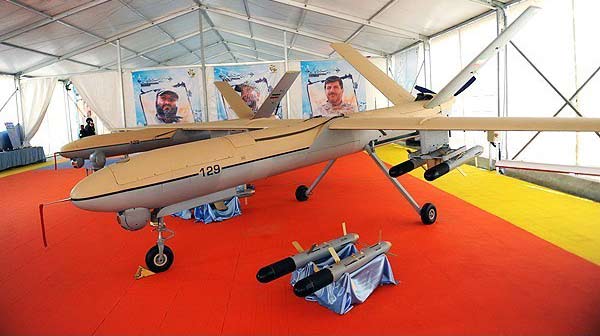

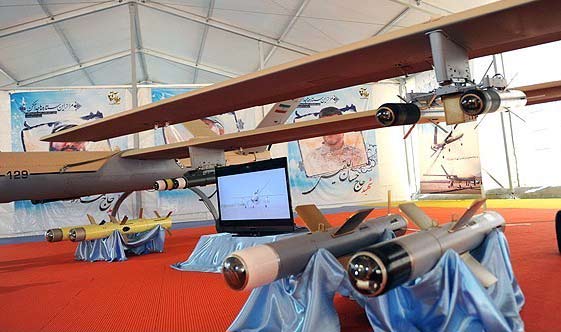

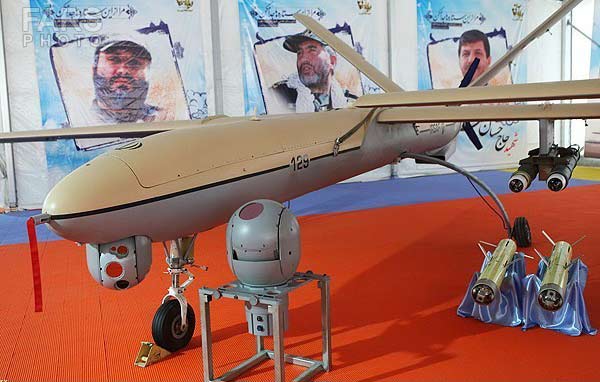

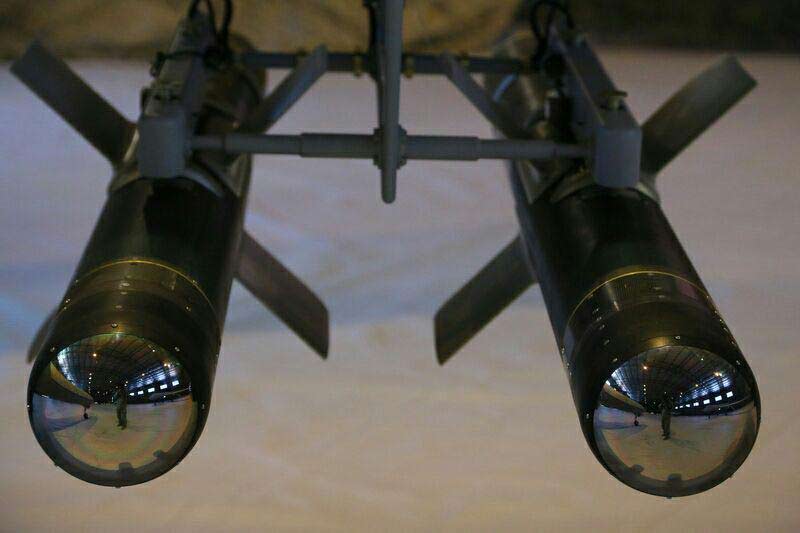

Бомба Sadid-342 является вторым боеприпасом семейства Sadid, который был продемонстрирован в 2014 году во время визита верховного фаворита Ирана на выставку достижений Корпуса стражей исламской революции. Но из-за демонстрации бомбы Sadid-345 на той же выставке история эксплуатации Sadid-342, возможно всходит к году, предыдущему ее открытию. В этой бомбе движок снят, а бомба крепится под крыльями БПЛА при помощи 2-ух колец. Главное различие меж ракетами Sadid-342 и Sadid-1 заключается в этих 2-ух вещах. Крылья бомбы не отличаются от ракеты Sadid-1, они также складываются в корпус бомбы. Бомба Sadid-342 выпускалась с 3-мя типами ГСН - телевизионного, инфракрасного и тепловизионного наведения. Из-за удаления главного мотора в этой бомбе можно использовать больше взрывчатых веществ без особенного конфигурации веса бомбы. Можно представить, что бомба Sadid-342, возможно будет иметь тот же вес, что и ракета Sadid-1. Удаление главного мотора уменьшает дальность деяния этой бомбы, и можно предсказывать, что ее дальность составит около 3 км при сбросе на высоте 5 км. Вероятные свойства планирующей бомбы «Sadid-342»: Поперечник: 15 см Длина: 116 см Вес ракеты: 18,5 кг Масса боевой части: 7 кг, возможно в два раза больше, чем у ракеты «Sadid-1» (есть возможность повышение дальности) Тип БЧ: Кумулятивный Масса ракеты в упаковке:: 42 кг Дальность: 3 км при сбросе с высоты 5 км

Планирующая бомба Sadid-345

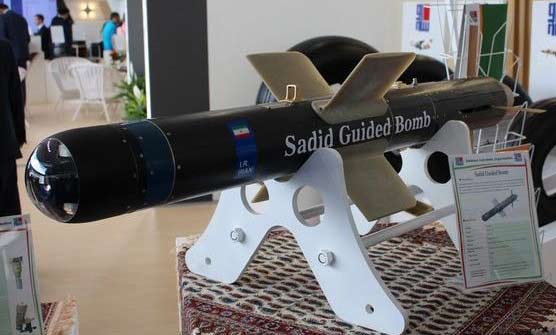

Опыт Ирана в использовании ракет и бомб Sadid в сирийской войне привел к производству бомб класса Sadid нового типа. Бомба Sadid-345 также была представлен на выставке достижений Корпуса стражей исламской революции в 2014 году. В бомбе Sadid-345 фронтальные крылья стали недвижными, и она спроектирована таким образом, чтоб обеспечить наибольшее отношение подъемной силы к лобовому сопротивлению. Но задние крылья как и раньше складываются в корпус бомбы. Необходимо подчеркнуть, что единственным представителем семейства Sadid, технические свойства которого официально объявлены публикованы на выставке МАКС-2017 в Рф, является планирующая бомба Sadid-345. Согласно спецификациям Sadid-345, эта бомба применима для атаки по скоплению живой силы, радиолокационным средствам и  артиллерии противника. Эта бомба имеет три типа наведения, один из которых - телевизионное наведение, точность которого самая низкая, погрешность точности удара составляет 5 метров. Для получения изображения телевизионного свойства необходимы отличные погодные условия, а это накладывает очень огромные ограничения для действенного внедрения бомбы. Но еще есть тип бомбы Sadid-345 с ГСН лазерного наведения, у которой заявлена погрешность отличия от цели 2,5 метра. Лазерное наведение также теряет свою продуктивность в пыльных и туманных погодных критериях. 3-ий тип обыденного наведения на этой бомбе - наведение с ИК ГСН, точность также составляет - отклонение в 2,5 метра, что является очень неплохим показателем. Беря во внимание, что бомбу Sadid-345 с тепловизионной ГСН можно использовать в всех погодных критериях. Масса боевой части и дальность полета бомбы Sadid-345 не сообщаются. С учетом роста длины «Sadid-345» на 470 мм и роста веса бомбы практически на 15 кг, предположительный вес для этой бомбы можно считать около 20 кг ВВ. Необходимо подчеркнуть, что в приведенном расчете повышение веса крыльев считается равным снятию мотора и его расходу горючего. В некоторых источниках упоминается вариант с заглавием Sadid-362, который должно быть, совпадает с Fatah-362, другими словами ракетой Sadid-1. Технические свойства планирующей бомбы Sadid-345: Вес: 34 кг Длина: 1630 мм Поперечник: 152 мм Тип боевой части: Кумулятивный Задачки: Ликвидирование разных передвигающихся и недвижных целей Боевая часть: ВВ Н6 – осколочный Тип взрывателя: Ударный Радиус поражения: 30 метров Тип летательных аппаратов: БПЛА Точность попадания: – При использовании ИК ГСН точность попадания в радиусе цели составляет 2,5 х 2,5 метра. – При использовании лазерной ГСН точность попадания от лазерного излучения составляет 2,5 метра – При использовании оптических ГСН при отсутствии ошибок обработки изображения точность радиусного поражения составляет 5 метров.

Источник: dogswar.ru
