Комплекс корректируемого артиллерийского вооружения 2К25 «Краснополь» (СССР)

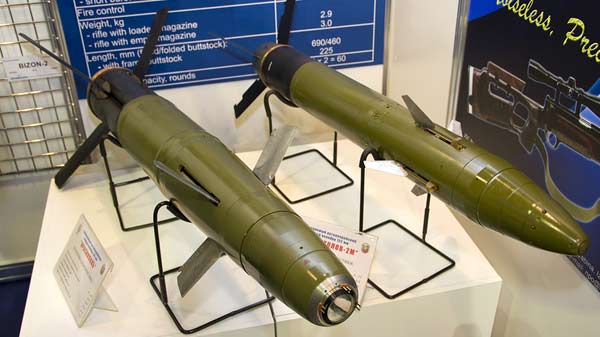

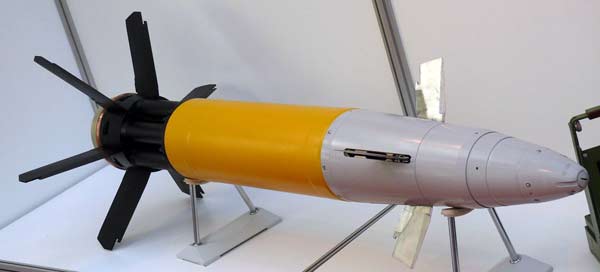

Работы по созданию управляемого 152-мм артиллерийского снаряда «Краснополь» были начаты в конце 1970-х годов в КБП. Лазерную полуактивную головку самонаведения для снаряда разрабатывало Ленинградское оптико-механическое объединение, производителем ГСН выступало "НПК «Прогресс» (на данный момент НВК «Прогресс», г. Нежин, Украина), лазерный целеуказатель-дальномер 1Д15 (либо 1Д20) создавался "НИИ «Полюс». Русский комплекс управляемого вооружения (индекс ГРАУ 2К25) содержит в себе корректируемый осколочно-фугасный снаряд 3ОФ39 «Краснополь» калибра 152 мм (употребляется в составе выстрелов раздельного заряжания 3ВОФ64 и 3ВОФ93), с полуактивной лазерной головкой самонаведения 9Э421, принимающий отраженный сигнал от цели подсвечиваемой лазерным целеуказателем-дальномером 1Д15 (1Д20, 1Д22). Также в состав комплекса может заходить набор средств синхронизации выстрела 1А35 и радиостанция Р-159М. Стрельба производится из русских 152-мм артиллерийских систем: Д20, 2С3М «Акация», 2С19 «Мста-С», 2А65 «Мста-Б». Выстрелы 3ВОФ64 и 3ВОФ93 созданы для поражения принципиальных малоразмерных наземных целей при стрельбе из артиллерийских систем с закрытых огневых позиций при подсвете их лучом лазерного целеуказателя-дальномера (ЛЦД). Снаряд 3ОФ39 скомпонован по аэродинамической схеме "утка". Элементами управления являются аэродинамические рули, размещенные в головной части снаряда. В целях стабилизации на линии движения снаряд в полете крутится. Для получения нужной скорости вращения по наклону (6-10 об/с) при выходе снаряда из ствола орудия и исключения прорыва газов вперед при его движении в стволе служит скользящий (проворачивающийся) обтюратор. Нужная угловая скорость вращения снаряда на линии движения поддерживается при помощи стабилизаторов, выполненных по крестообразной схеме и установленных под углом относительно продольной оси снаряда в его хвостовой части. Рули и стабилизаторы складываются в корпус для обеспечения выстрела снаряда из орудия. В состав снаряда 3ОФ39 входят: бортовая аппаратура управления (БАУ); осколочно-фугасная боевая часть (ОФ БЧ) со взрывателем 3ВТ25; блок стабилизаторов с разгонным движком. Для размещения снаряда 3ОФ39 в штатных укладках боевых отделений самоходных артиллерийских орудий 2С3М «Акация» и 2С19 «Мста-С», снаряд изготавливают в виде 2-ух самостоятельных отсеков: отсека управления 3ОФ39.01.00.000 и снарядного отсека 3ОФ39.02.00.000. В отсеке управления расположена БАУ, а в снарядном отсеке - боевая часть со взрывателем, разгонный движок, стабилизаторы и обтюрирующий поясок. Отсек управления и снарядный отсек стыкуются штыковым соединением и фиксируются 4-мя круговыми винтами, установленными в отсеке управления и входящими в зацепление с отверстиями в снарядном отсеке. Электронная связь меж отсеками осуществляется токоподводом с подпружиненными контактами на отсеке управления и токосъемником на снарядном отсеке. Для завинчивания (вывинчивания) круговых винтов используют особый ключ 13П169 - 3ОФ39.00.000, поставляемый с партией выстрелов. В последнее время каждый выстрел будет оснащаться таким ключом. Снарядный отсек состоит из осколочно-фугасной боевой части (БЧ) со взрывателем, и блока стабилизаторов, объединенного с разгонным движком. Боевая часть осколочно-фугасного типа создана для поражения малоразмерных целей. Она выполнена в виде несущего отсека и состоит из: корпуса с дном, оснащенного взрывчатым веществом А-1Х-2; взрывателя 3ВТ25; стакана с токосъемником (для размещения взрывателя); установочного устройства взрывателя 9Э140. Боевая часть начинена бризантным взрывчатым веществом (ВВ) A-IX-2 (флегматезированный гексоген с дюралевой пудрой), владеющим высочайшей восприимчивостью к детонации, завышенной чувствительностью к удару и трению. Технический гексоген - мелкокристаллический белоснежный порошок, плохо прессуемый. Применяется во флегматизированном виде либо в консистенции с тротилом. В качестве флегматизатора используют примеси (парафин, вазелин, касторовое масло и др.), снижающие чувствительность ВВ. Взрыватель 3ВТ25, созданный для выдачи детонационного импульса заряду БЧ при встрече снаряда с целью, предохранительного типа (с предохранениями в детонационной и электронных цепях), электронный, с дублирующим ударным механизмом (в начальном положении заблокирован). В нем имеются электронные цепи осколочного и медленного действия, в состав которых входят надлежащие боевые конденсаторы. Электронное питание взрывателя осуществляется от источника питания БАУ снаряда через токосъемник, установленный на фронтальном торце взрывателя. Для снятия ступеней предохранения употребляются осевые перегрузки при выстреле. Для медленного действия во взрывателе предусмотрен дублирующий ударный механизм, обеспечивающий действие БЧ при встрече снаряда с целью в случае отказа электронных цепей. Время далекого взведения детонирующей цепи взрывателя и дублирующего ударного механизма с момента выстрела составляет 0,6-1,6 с, а время взведения электронных цепей взрывателя с момента выстрела - менее 4,3 с. Взрыватель имеет две установки: на инерционное (О) и замедленное (3) действие. Установка делается установочным устройством. Установочное устройство взрывателя 9Э140, созданное для установки вида деяния БЧ, конструктивно расположено на заднем торце отсека управления, имеет индекс «УВ» и состоит из последующих частей: крана с контактом; втулки; корпуса; ламелей с подпаянными контактами, находящимися в цепи заряда боевого конденсатора осколочного деяния; уплотнительных колец. При стрельбе по легкобронированным и небронированным целям (артиллерийские орудия, минометы, ПТРК, понтонные переправы и т. п.) взрыватель устанавливают на инерционное (О) действие, при всем этом обеспечивается осколочное действие БЧ по цели. При повороте крана в положение (О) меж ламелями появляется контакт, и цепь заряда боевого конденсатора осколочного деяния замыкается. Снаряд при установке взрывателя на осколочное действие дает разрыв на поверхности, не успевая углубиться в преграду. Осколочное действие при всем этом выходит большим. Боевая часть снаряда взрывается фактически одномоментно в момент встречи с преградой. При стрельбе по бронированным целям и инженерным сооружениям (ДЗОС; блиндажи, укрытия полевого типа; древесные, каменные и кирпичные сооружения; мосты и т.п.) взрыватель устанавливают на замедленное (З) действие, при всем этом обеспечивается в большей степени фугасное действие БЧ по цели. В положении (З) меж ламелями расположится диэлектрический корпус крана, потому цепь заряда боевого конденсатора осколочного деяния будет разомкнута. Снаряд при установке взрывателя на замедленное действие даёт разрыв не сразу, а через некий просвет времени, в течение которого снаряд успевает углубиться в преграду. Продуктивность фугасного деяния при всем этом будет большей. Заводское положение переключателя - (З). Для установки взрывателя используют ключ А72930-46 (для взрывателя РГМ-2). Блок стабилизаторов состоит из последующих частей: разгонного мотора, 4 лопастей стабилизаторов, механизма стопорения, обтюратора, шайбы, опоры, пружины. Лопасти поддерживают нужную для стабилизации полета скорость снаряда. Метательные заряды в гильзе ЖН-546 и Ж-546У Для выстрела 3ВОФ64 применяется заряд №1 полного переменного заряда в гильзе ЖН-546. Заряд №1 выходит из полного переменного заряда извлечением из гильзы 2-ух сбалансированных доп пучков. Для выстрела 3ВОФ93 используют уменьшенный переменный заряд в гильзе Ж-546У. Заряды № 3, 4 и 5 при стрельбе из самоходных гаубиц 2СЗМ и пушки-гаубицы Д-20 получают из уменьшенного переменного заряда извлечением соответственно 2-ух, 3-х либо 4 сбалансированных доп пучков. Заряды № 3 и 4 при стрельбе из самоходной гаубицы 2С19 и гаубицы 2А65 получают из уменьшенного переменного заряда извлечением соответственно 2-ух либо 3-х сбалансированных доп пучков. РАБОТА УПРАВЛЯЕМОГО АРТИЛЛЕРИЙСКОГО ВЫСТРЕЛА 1. Режим «ДАЛЬНЯЯ ЗОНА» При подготовке к стрельбе: снимают затычку с втулки разгонного мотора (РД-1); устанавливают режим «ДАЛЬНЯЯ ЗОНА» (К 1-2), взрыватель (УВ) и частоту (НЧ); стыкуют отсеки снаряда; устанавливают время трубки (N); досылают снаряд в канал ствола; готовят метательный заряд и досылают его в камору; наводят орудие в цель и создают выстрел. В момент выстрела под действием ствольных перегрузок за ранее разблокируется взрыватель ЗВТ25, расстопориваются стабилизаторы, запускается часовой механизм Т-90; под действием температуры и давления пороховых газов поджигается лучевой воспламенитель медленного действия (ЛВЗД) разгонного мотора. На удалении 25-30 м от дульного среза ствола орудия под действием центробежных и аэродинамических перегрузок раскрываются стабилизаторы. Через 0,6-1,6 с после выстрела взводятся детонационная цепь и ударный механизм взрывателя. Взрыватель готов к срабатыванию, но только по замедленному действию. Через 4,5 с после выстрела электронные цепи взрывателя подготавливаются к заряду боевых конденсаторов. Метательный заряд ЖН-546 может обеспечить баллистическую дальность стрельбы снарядом ЗОФ39 только до 11 км. Для роста дальности стрельбы (на 3,5 км) служит разгонный движок, срабатывающий на восходящей ветки баллистической линии движения через 5-10 с после выстрела, работающий 1 с и сообщающий снаряду доп скорость. Доп прирост дальности (5,5 км) делает бортовая система инерциального наведения, под действием сигналов управления которой на нисходящей ветки баллистической линии движения происходит компенсация воздействия силы тяжести снаряда. После отработки установленного времени (N) Т-90 использует источник тока, питающий автопилотный блок и взрыватель (происходит заряд боевых конденсаторов), также запускает инерциальную систему наведения (ГИ разарретируется и начинает определять угол тангажа). При подлете снаряда к цели (за 3 км) ЛЦД начинает подсвет цели. ГСН при совпадении частот излучения ЛЦД и установленной на снаряде (НЧ), захватывает цель, начинает выдавать управляющие импульсы на управляющий привод и отрабатывать изначальное угловое рассогласование, совмещая оптическую ось ГСН с направлением на цель. При встрече снаряда с целью взрыватель выдает детонационный импульс на подрыв БЧ. Происходит поражение цели. 2. Режим «БЛИЖНЯЯ ЗОНА» При подготовке к стрельбе: затычку со втулки разгонного мотора не снимают (РД-0); инспектируют фабричную установку переключателя (К1-1) в режим «БЛИЖНЯЯ ЗОНА»; устанавливают взрыватель (УВ) и частоту (НЧ); стыкуют отсеки снаряда; устанавливают значение трубки (N); досылают снаряд в канал ствола; готовят метательный заряд и досылают его в камору; наводят орудие на цель и создают выстрел. В момент выстрела под действием ствольных перегрузок за ранее разблокируется взрыватель ЗВТ25, расстопориваются стабилизаторы, запускается часовой механизм Т-90. На удалении 25-30 м от дульного среза ствола орудия под действием центробежных и аэродинамических перегрузок раскрываются стабилизаторы. Через 0,6-1,6 с после выстрела взводятся детонационная цепь и ударный механизм взрывателя. Взрыватель готов к срабатыванию, но только по замедленному действию. Через 4,5 с после выстрела электронные цепи взрывателя подготавливаются к заряду боевых конденсаторов. После отработки установленного времени (N) Т-90 использует источник тока, питающий БА и взрыватель (происходит заряд боевых конденсаторов) и запускает инерциальную систему наведения БА (ГИ начинает определять угол тангажа). С выходом на режим источника тока БА через замкнутый контакт К1 использует пиропатроны: механизма раскрытия рулей, который открывает аэродинамические рули; пускового устройства баллона, от которого сжатый воздух подается к управляющим машинам; источников питания ГСН, с выходом на режим которых выдается сигнал на сброс носового блока (раскрывается входной зрачок ГСН). Взведение ГСН и управляющего привода завершается, когда угол тангажа не превосходит 5°, что существенно наращивает длину участка самонаведения. В этот момент ЛЦД начинает подсвет цели. При приеме отраженных от цели импульсов лазерного излучения ГСН производит захват цели. ГСН начинает выдавать управляющие импульсы на управляющий привод и отрабатывать изначальное угловое рассогласование. На время отработки исходного рассогласования ГСН выдает сигнал, который на это время воспрещает прохождение управляющих импульсов с ГСН на обмотки управления электромагнитов привода по курсу. С выходом ГСН в режим автосопровождения цели сигнал «Запрет» снимается. При встрече снаряда с целью взрыватель выдает детонационный импульс на подрыв БЧ. Происходит поражение цели. В текущее время разрабатывают управляемый снаряд "Краснополь-М", который сохранил главные тактические и эксплуатационные характеристики собственного предшественника - снаряда "Краснополь". При всем этом новый снаряд имеет наименьшие вес и габариты, фактически надлежащие обыденным 152-мм осколочно-фугасным боеприпасам. Как демонстрируют расчеты, "Краснополь-М" по аспекту "эффективность-стоимость" в 2,2 раза превосходит американский "Copperhead" М712. Конструкция снаряда "Краснополь-М" позволяет располагать его в штатных боеукладках 152-мм и 155-мм самоходных артиллерийских орудий, обеспечивать автоматический ввод установок и заряжание. Таким образом, потенциальные способности высокоточного орудия, также идеология, реализуемая при его разработке, уже сейчас позволяют вести речь не только лишь о повышении продуктивности внедрения отдельных образцов артиллерийского вооружения, да и о повышении продуктивности ведения боевых действий войсковых формирований (группировок) в целом. Тактико-технические свойства 2К25 «Краснополь» Масса, кг: - 3ОФ39: 50,8 - 3ОФ39М: 45 - К155: 51,3 - К155М: 54 Длина, мм: - 3ОФ39: 1305 - 3ОФ39М: 960 - К155: 1300 - К155М: 1200[сн 1] Калибр, мм: - 3ОФ39/3ОФ39М: 152 - К155/К155М: 155 Прицельная дальность, м: 3000-20 000 Наибольшая дальность, м: - 3ОФ39М: 25 000 - К155: 22 000 - К155M: 25 000 Масса взрывчатого вещества, кг: - 3ОФ39: 6,5 - 3ОФ39М: 10 - К155: 6,3 - К155М: 11
