Самоходный ЗРК Roland-2 (Германия)

Самоходный ЗРК Roland-2 разработан совместными усилиями компаний "Messerchmitt-Bolkow-Blohm" (ФРГ) вместе с "Aerospatiale-Matra" (Франция), в рамках реализации программки по созданию нынешнего самоходного зенитного ракетного комплекса для вооружённых сил Франции и Германии. В итоге франко-германского сотрудничества появились две машины с схожими тактико-техническими чертами, но различающиеся типом применяемого самоходного шасси, также составом средств сопровождения. Французская модификация комплекса употребляет шасси главного боевого танка AMX-30, немецкая — шасси БМП Marder-1. На вооружечии германской армии состоит всепогодный комплекс Roland-2. 1-ые машины из 140 заказанных, поступили в подразделения бундесвера в июне 1981 года. Самомодный ЗРК Roland-2 способен уничтожать цели, парящие со скоростью до M=1.2 на высотах от 15 м до 5.5 км и на дальностях от 500 м до 6.3 км.

Сначало комплекс Roland-2 создавался для нужд бундесвера, но, ввиду очевидного достоинства нового комплекса перед ранее выпущенным ЗРК Roland-1 командование французской армии решило о переоборудовании части собственных комплексов Roland-1 в вариант Roland-2. Такая возможность была предусмотрена создателями ещё на шаге сотворения комплекса.

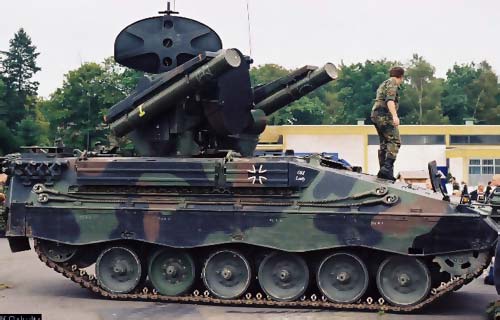

Сборка ЗРК Roland-2, в целом, подобна сборке ЗРК Roland-1. В кормовой части шасси установлена башня с 2-мя пусковыми установками, на которых в транспортно-пусковых контейнерах находятся две готовые к пуску ЗУР Roland. Восемь запасных ракет — по четыре для каждой пусковой установки - хранятся в 2-ух схожих магазинах револьверного типа, размещенных в корпусе машины. Перезарядка пусковых установок осуществляется автоматом.

Снутри корпуса пусковой установки смонтированы передатчики и приемники РЛС обнаружения целей и РЛС сопровождения цели и ракеты, счетно-решающее устройство, пульт управления, два магазина револьверного типа с восемью ракетами в транспортно-пусковых контейнерах, радиостанция, контрольно-измерительные приборы и источник электропитания. Наведение балок-держателей с контейнерами в угломестной плоскости делается автоматом по полосы сопровождения цели, в азимутальной плоскости — поворотом башни.

От собственного макета ЗРК Roland-2 отличается наличием РЛС сопровождения цели и ракеты, которая обеспечивает функционирование комплекса в хоть какое время суток вовне зависимости от погодных критерий. В состав ЗРК входят РЛС обнаружения цели с дальностью деяния до 15 км, РЛС сопровождения, вычислительное устройство для выработки команд наведении и передатчик радиокоманд. Сверху на башне смонтирована антенна РЛС обнаружения цели, впереди — РЛС сопровождения.

Одноступенчатая зенитная управляемая ракета Roland с двухрежимным твердотопливным движком выполнена по обычной аэродинамической схеме. Она вооружена кумулятивной боевой частью и неконтактным взрывателем. В хвостовой части ракеты расположены трассеры, применяемые при сопровождении ее инфракрасным устройством. Твердотопливная ракета имеет свой вес 62.5кг, вес осколочно-кумулятивной боевой части составляет 6.5кг, включая 3.3кг взрывчатого вещества. Не считая контактного взрывателя, БЧ имеет также радиовзрыватель, обеспечивающий срабатывание на расстоянии до 4 м от цели. Радиус разлета 65 осколков составляет около 6м. Ракета находится в герметизированном транспортно-пусковом контейнере (ТПК) и не просит осмотров и проверок.

Вес оснащенного ТПК составляет 85кг, длина — 2.6м, поперечник — 0.27м. Длительность работы твердотопливного стартового ракетного мотора типа SNPE Roubaix с тягой 1600кг составляет 1.7с, он разгоняет ракету до скорости 500 м/с. Маршевый ракетный движок типа SNPE Lampyre имеет длительность работы 13.2с. Наибольшая скорость ракеты достигается при окончании работы мотора. Малое полетное время, требуемое для вывода ракеты на линию движения, составляет 2.2 с. Время полета на наивысшую дальность — 13-15с.

Наведение ракеты на цель может выполняться при помощи оптического инфракрасного прицела, при всем этом отличия ЗУР от данного курса вводятся в счетно-решающее устройство, а команды наведения автоматом передаются на борт ракеты передатчиком команд. Может быть также наведение при помощи двухканальной моноимпульсной РЛС сопровождения цели и ракеты. Работное время комплекса (от сигнала волнения до запуска ЗУР) при обстреле первой цели 8-12 сек. Процессы подготовки к пуску и запуск ЗУР, занимающие около 1 сек, автоматизированы. С учетом времени на перезаряжание и подготовку запуска следующей ракеты темп стрельбы составляет 2 выстр./мин.

В моторно-трансмиссионном отделении машины установлен четырехтактный шестицилиндровый V-образный многотопливный дизель с турбонаддувом MTU MB 833 Еа-500, развивающий мощность 441 кВт при 2200 об/мин. Перед движком установлена разработанная компанией "Ренк" гидромеханическая коробка HSWL 194. В её состав входят гидродинамический трансформатор и гидростатический редуктор, смонтированныe в едином блоке. Коробка — планетарная с гидротрансформатором на входе и механизмом реверса.

В состав ходовой части, применительно к одному борту, входят 6 сдвоенных обрезиненных опорных катков и три также сдвоенных поддерживающих ролика с резиновыми бандажами. Подвеска персональная торсионная. 1-й, 2-й, 5-й и 6-й катки снабжены гидравлическими телескопическими амортизаторами двухстороннего деяния с компенсационной камерой. На бортах имеются упоры для балансиров катков с буферами. Ведущее колесо фронтального расположения. Мелкозвенчатая гусеница конторы "Диль" цевочного зацепления с одним гребнем и резинометаллическими шарнирами. Литые железные траки имеют внешную и внутреннюю резиновые беговые дорожки, при этом внешние резиновые ботинки зимой могут заменяться снегозацепами.

Комплекс обширно поставлялся на экспорт и в разных вариантах находится на вооружении армий Франции, Германии, Аргентины, Бразилии, Нигерии, Катара, Испании и Венесуэллы. Одним из таких вариантов является разработанный по заказу министерства обороны Бельгии ЗРК Roland-2С, созданный для ПВО стационарных объектов, расположенных на театре военных действий (аэродромов, мостов, складов и т. д.). В отличие от ЗРК Roland-2, в каком все оборудование размещается на одном гусеничном шасси, комплекс Roland-2c состоит из командного пт и пусковой установки, размещенных на шасси автомобиля «Берлие» (6Х6), имеющего высшую проходимость. Внедрение этой базы позволяет производить резвую переброску ЗРК на огромные расстояния на оборудованном ТВД.

С момента выпуска первых вариантов ЗРК Roland комплекс не один раз модернизировался с целью увеличения боевых способностей, перевода аппаратуры управления на нынешнюю элементную базу и т.д.. В текущее время в производстве находится последний вариант семейства "Roland" - ЗРК Roland-3.

Тактико-технические свойства ЗРК Roland-2: Пусковая установка на шасси "Marder" Вес пусковой установки, кг 32500 Экипаж, чел 3 Давление на грунт, кг/см2 0.93 Длина, м 6.915 Ширина, м 3.24 Высота в походном положении (антенна сложена), м 2.92 Клиренс, м 0.44 Наибольшая скорость по шоссе, км/час 70 Припас хода, км 520 Высота преодолеваемого препятствия, м 1.5 Вооружение: ЗРК Roland-2, 7.62-мм пулемёт, 2x4 дымовых гранатомёта Боекомплект 10 ЗУР Roland, 1500 патронов Движок MTU MB 833 Еа-500, 4-тактный 6-цилиндровый V-образный многотопливный дизель жидкостного остывания с турбонаддувом. мощность 441 кВт при 2200 об/мин Дальность стрельбы, м - малая 500 - наибольшая 6200-6300 Высота поражения цели, м - малая 15 - наибольшая 5500 Ракета "Roland" Стартовая масса, кг 66.5 Длина, мм 2400 Размах крыльев, мм 500 Наибольший поперечник корпуса, мм 160 Наибольшая скорость полета, м/с 560
