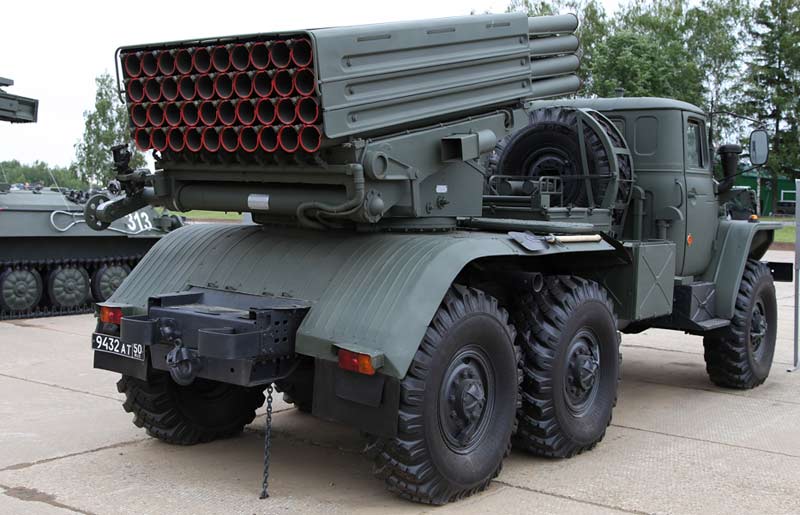

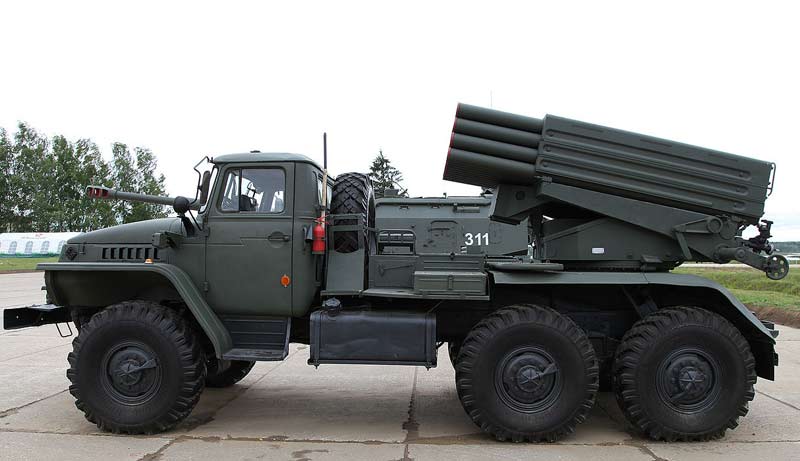

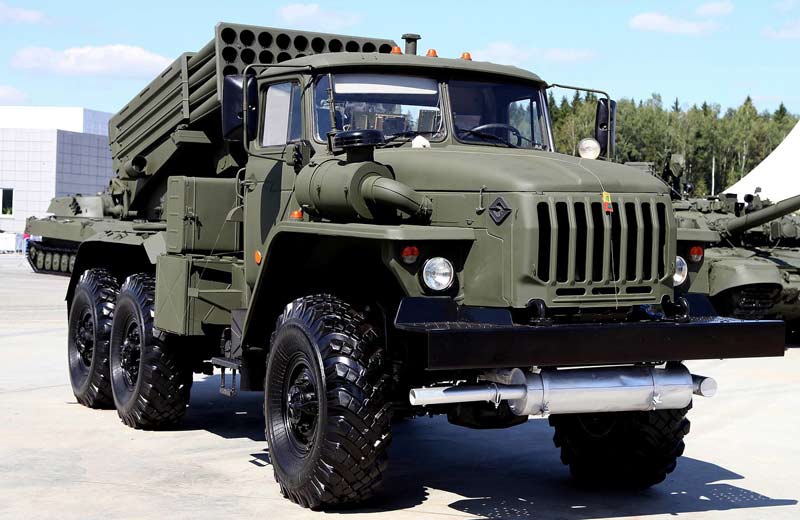

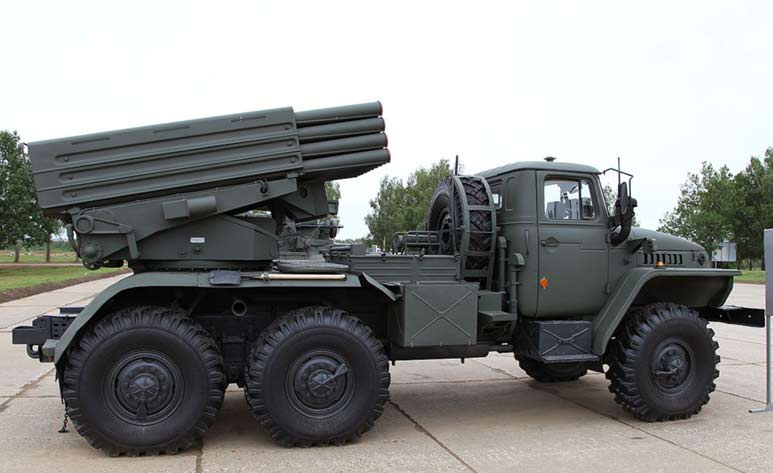

Реактивная система залпового огня 9К51М «Торнадо-Г» (Россия)

Работы по модернизации РСЗО 9К51 «Град» начались в тульском ГНПП «Сплав». В первый раз, модернизированная РСЗО 9К51 «Град» была продемонстрирована в 1998 году на показательных стрельбах под Оренбургом. В сентябре 2011 года во время показательных учений на полигоне Капустин Яр в первый раз были открыто продемонстрированные модернизированная РСЗО 9К51 «Град» и модернизированная РСЗО «Смерч» (модернизация велась наряду с модернизацией РСЗО «Град»). В итоге модернизации этих систем реактивной артиллерии появилось семейство РСЗО последнего поколения, получившее наименование «Торнадо». В конечном итоге модернизированная РСЗО «Град» получила обозначение «Торнадо-Г», а модернизированная РСЗО «Смерч» - «Торнадо-С». По заявлениям разработчиков РСЗО 9К51М «Торнадо-Г» по боевой продуктивности в 15 раз превосходит предшественника - РСЗО 9К51 «Град». В том же 2011 году прошла информация о том, что Минобороны Рф сделало 1-ый заказ на 36 модернизированных боевых машин 2Б17М. Но в феврале 2012 года Министр обороны Анатолий Сердюков опроверг эту информацию, объяснив, что система не прошла муниципальные тесты и официально не принята на вооружение Вооруженных сил Русской Федерации. В июле 2012 года 1-ые РСЗО 9К51М «Торнадо-Г» поступили в опытную эксплуатацию 1-го из мотострелковых соединений в Волгограде. В 2013 году модернизированная РСЗО «Град» окончила муниципальные тесты и была принята на вооружение Русской армии под индексом 9К51М «Торнадо-Г». Для увеличения боевой продуктивности РСЗО, включили новейшую модернизированную боевую машину 2Б17М, старенькие и новые типы 122-мм реактивных снарядов, транспортная машина 9Т254 с унифицированным комплектом стеллажей 9Ф37М, также комплекс средств автоматического управления наведением и огнем (КСАУО) 1В126М «Капустник-БМ», выполненный на базе унифицированного шасси УНШ-10 (модификация БТР-80 с увеличенным объемом заброневого места). Разрабатывали КСАУО 1В126М «Капустник-БМ» конструкторы и инженеры ВНИИ «Сигнал» (сейчас АО «Всероссийский научно-исследовательский институт «Сигнал», г. Ковров, Владимирской области). В состав КСАУО 1В126М «Капустник-БМ» входят унифицированный командно-наблюдательный пункт 1В152М и унифицированный пункт управления огнем 1В153М. Унифицированный командно-наблюдательный пункт 1В152М применяется как передовой командно-наблюдательный пункт дивизиона (батареи), передовой разведывательный пункт, пункт управления огнем дивизиона (батареи). Он предназначен для ведения разведки и управления огнем дивизиона (батареи) в тесноватом содействии с мотострелковыми и танковыми подразделениями в процессе боя. Машина обеспечивает решение последующих задач: - ведение разведки противника и местности; - определение координат целей; - корректирование огня; - поддержание связи со штабом, с командирами подчиненных, приданных и поддерживаемых подразделений. Унифицированный пункт управления огнем 1В153М предназначен для управления огневыми взводами и располагается на огневой позиции батареи, на месте, обеспечивающим комфортное управление. Машина обеспечивает решение последующих задач: - определение координат огневой позиции; - ориентирование боевых машин РСЗО в главном направлении; - автоматический прием от ЭВМ командно-штабной машины дивизиона данных для стрельбы на боевые машины и контроль начальных установок для стрельбы прицельных приспособлений по проводному и радиоканалам связи; - поддержание связи с начальником штаба дивизиона, командиром батареи, командиром дивизиона, командирами боевых машин. Обе машины по радио и проводным каналам связи и передачи данных сопрягаются в автоматическом режиме с вышестоящими и взаимодействующими звеньями управления, нынешними средствами разведки и конкретно с огневыми средствами: автоматическими системами наведения и управления огнем (АСУНО) боевых машин РСЗО. КСАУО 1В126М «Капустник-БМ» производят ведение разведки и определение координат целей, наблюдение за полем боя и плодами стрельбы, корректирование огня; автоматизацию процессов сбора, обработки, хранения и передачи данных о целях; решение задач по планированию и управлению огнем дивизиона (батареи), расчет установок для стрельбы по недвижным и подвижным целям; подготовку массированного огня, передачу установок для стрельбы на автоматические системы управления наведением и огнем боевых машин; автоматическое взаимодействие по радио и проводным каналам связи с системами управления вышестоящего звена управления и общевойсковых подразделений, техническими средствами разведки, КНП, ПУО и огневыми средствами снутри дивизиона; автоматическое управление огнем с выносных командно-наблюдательных пт; радиационную и хим разведку. Модернизированная боевая машина 2Б17М (БМ-21-1) разрабатывалась конструкторами и инженерами ПАО «Мотовилихинские заводы» (г. Пермь). Машина создана для угнетения и ликвидирования живой силы, вооружения, военной и специальной техники противника, в том числе бронетанковую, в районах сосредоточения, на маршрутах выдвижения и рубежах развертывания; поражения и угнетения артиллерии на огневых позициях, пт управления, опорных пт и узлов сопротивления противника, также для разрушения укреплений. За базу боевой машины 2Б17М была взята боевая машина РСЗО «Град» 2Б17 на шасси армейского автомобиля завышенной проходимости Урал-4320 с дизельным движком и колесной формулой 6х6. Пакет из 40 трубчатых направляющих получил защитный экран, предотвращающий поражение находящихся в нем ракет осколками снарядов и пулями главных видов стрелкового орудия. В кабине модернизированной боевой машины расположена автоматическая система управления наведением и огнём (АСУНО). Она в себя включает ЭВМ «Багет-41» (на самом деле защищенный, ударопрочный ноутбук), аппаратуру сателлитной навигации и пульт наводчика. Работу АСУНО модернизированной боевой машины РСЗО «Град» также обеспечивают самоориентирующаяся система гирокурсокреноуказания и аппаратура удаленного ввода, которые расположены в особом отсеке, установленном под пакетом с направляющими. Ввод данных конкретно в ракеты осуществляется с помощью устройств передачи инфы, установленных на каждой направляющей. Разработанная во ВНИИ «Сигнал» (сейчас АО «Всероссийский научно-исследовательский институт «Сигнал», г. Ковров, Владимирской области) АСУНО позволяет вести огнь без топогеодезической подготовки и производить наведение пакета с направляющими без выхода экипажа из кабины. На особом видеомониторе в автоматическом режиме отображается информация о маршруте следования и положении пакета направляющих. Благодаря внедрению и использованию нынешних автоматических средств управления, включая компьютерный расчет и автоматический ввод данных для стрельбы, электроприводы наведения пакета с направляющими, расчет модернизированной боевой машины РСЗО 9К51М «Торнадо-Г» был уменьшен с 3-х до 2-ух человек, тогда как время открытия огня с неподготовленной огневой позиции было сокращено с 6 до 3 минут, а с приготовленной - с 3-х до наименее чем одной минутки. В некоторых источниках сообщается о наличии боевой машины 2Б17М-1 с установленной на ней АСУНО взятой от самоходной артиллерийской установки 2С3М2 «Акация», позволяющей вести огнь не только лишь из кабины, да и из убежища с выносного пульта. Боевые способности модернизированной РСЗО 9К51М «Торнадо-Г» были расширены за счёт внедрения новых реактивных боеприпасов. В номенклатуру используемых ракет вошли кассетные реактивные снаряды с отделяемой головной частью и самоприцеливающимися кумулятивными боевыми элементами, позволяющими отлично поражать бронированную боевую технику противника. Для обеспечения стрельбы снарядами с отделяемой головной частью боевые машины были доукомплектованы установщиками времени срабатывания взрывателя реактивных снарядов. Также были разработаны реактивные снаряды с завышенной дальностью стрельбы и увеличенным могуществом деяния по цели. На разных выставках вооружений, имевших место в последние два десятилетия, на щитах тульского НПО «Сплав» рекламировались в главном три типа новых 122-мм реактивных снарядов, как раз созданных для модернизированной РСЗО 9К51М «Торнадо-Г»: реактивный снаряд типа 9М217, реактивный снаряд 9М218 и реактивный снаряд 9М521. В текущие годы добавились новые разработки: реактивный снаряд 9М522, реактивный снаряд 9М538, реактивный снаряд 9М539 и реактивный снаряд 9М541. Реактивный снаряд 9М217 с кассетной боевой частью предназначен для поражения бронированной техники противника (танки, боевые машины пехоты, бронетранспортеры, самоходные артиллерийские установки и т.д.). Снаряд имеет отделяемую боевую часть массой 25 кг с удаленным взрывателем, в какой находятся два самоприцеливающихся боевых элемента (СПБЭ) 9Н282 с кумулятивной боевой частью. СПБЭ способны пробить 60-70 мм гомогенной брони под углом 30 град. от нормали с расстояния 100 м. Дальность стрельбы реактивным снарядом 9М217 до 30 км. Масса снаряда - 70 кг. Реактивный снаряд 9М218 с кумулятивно-осколочными боевыми элементами (КОБЭ) предназначен для поражения легкобронированной (боевые машины пехоты, бронетранспортеры, самоходные артиллерийские установки) и небронированной техники, живой силы, также самолетов и вертолетов на стоянках. Реактивный снаряд имеет боевую часть с удаленным взрывателем, в какой находится 45 кумулятивно-осколочных боевых частей (КОБЭ). Боевой элемент способен пробить 100-120 мм гомогенной брони по нормали при конкретном контакте с целью. Дальность стрельбы реактивным снарядом 9М218 до 30 км. Масса снаряда - 70 кг. Реактивный снаряд 9М521 с осколочно-фугасной боевой частью завышенного могущества предназначен для поражения открытой и укрытой живой силы, небронированной и легкобронированной техники в районах сосредоточения, также артиллерийских и минометных батарей, командных пт и других целей. В корпус головной части ракеты запрессована втулка, представляющая собой блок готовых осколков цилиндрической формы массой 5,5 гр в количестве 1000 шт., скрепленных меж собой полиэтиленом, и разрывной заряд состоящий из взрывчатого вещества A-IX-2 массой 6,02 кг. Еще 2440 осколков средней массой 3 грамма появляется в итоге организованного дробления корпуса ракеты при детонации боевой части. Продуктивность поражения реактивным снарядом 9М521 типовых целей в 2 раза выше чем у «классического» реактивного снаряда 9М22У РСЗО «Град». Дальность стрельбы реактивным снарядом 9М521 до 40 км. Масса снаряда - 66 кг. Реактивный снаряд 9М522 с отделяемой осколочно-фугасной боевой частью, предназначен для поражения живой силы, расположенной открыто и в укрытиях, небронированной и легкобронированной техники в районах сосредоточения и на маршрутах выдвижения, артиллерийских и минометных батарей, батарей РСЗО, складов боеприпасов, командных пт и других целей. Снаряд имеет отделяемую осколочно-фугасную головную часть и быть может обустроен взрывателями 2-ух типов: электрическим либо удаленным механическим и контактным. При использовании электрического взрывателя отделение головной части ракеты происходит по его команде. Команда на отделение головной части ракеты вводится до запуска удаленно из кабины модернизированной боевой машины боевой машины. При использовании дистанционно-контактного механического взрывателя (обычно при стрельбе реактивными снарядами 9М522 с боевых машин РСЗО «Град» не прошедших модернизацию) ввод времени отделения головной части делается при помощи ручного механического установщика. При установке взрывателей на контактное (фугасное) действие отделение головной части не происходит. Подрыв боевой части происходит при встрече с преградой с замедлением, обеспечивая фугасное действие. Головная часть состоит из боевой части и парашютного контейнера, соединенных меж собой на резьбе. Боевая часть состоит из железного корпуса и разрывного заряда. В корпус боевой части запрессован блок готовых осколков цилиндрической формы, скрепленных меж собой полиэтиленом. В общей трудности в боевой части имеется 690 шт. готовых осколков массой 5,5 г и 1800 шт. готовых осколков массой 0,78 г. Еще 1210 шт. осколков массой приблизительно 7,5 г появляется в итоге организованного дробления корпуса головной части при детонации боевой части. При установке взрывателя на осколочное действие после старта снаряда происходит отсчет установленного времени замедления, после этого срабатывает пороховая петарда, и происходит отделение головной части от ракеты и выпуск парашюта. Спуск боевой части происходит под углом 85-90 град. к горизонту. При встрече с преградой происходит срабатывание детонационной цепи взрывателя и подрыв боевой части. Продуктивность поражения реактивным снарядом 9М522 типовых целей в 6 раза выше чем у «классического» реактивного снаряда 9М22У РСЗО «Град». Дальность стрельбы реактивным снарядом 9М521 от 33 до 37,5 км. Масса снаряда - 70 кг. На Международном военно-техническом форуме «Армия-2018» в подмосковной Кубинке Концерн «Техмаш» провел презентацию 3-х 122-мм реактивных снарядов последнего поколения для модернизированной РСЗО 9К51М «Торнадо-Г»: неуправляемого реактивного снаряда 9М538, неуправляемого реактивного снаряда 9М539 и неуправляемого реактивного снаряда 9М541. 122-мм неуправляемый реактивный снаряд 9М538 с осколочно-фугасной головной частью завышенного могущества частью массой 34,5 кг, что в полтора больше, чем у штатного реактивного снаряда 9М22У РСЗО «Град». Боевая часть снаряда вооружена готовыми поражающими элементами 2-ух типов: 1312 штук 6-мм поражающих частей и 2660 штук 9-мм поражающих частей. Снаряд 9М538 имеет длину 2,64 м, при всем этом длина боевой части составляет 1 м. Дальность стрельбы - от 5 до 20 км. 122-мм неуправляемый реактивный снаряд 9М539 предназначен для поражения открытой и укрытой живой силы, небронированной и легкобронированной техники, командных пт, пт управления и узлов связи, также и других целей. Снаряд обустроен отделяемой осколочно-фугасной головной частью завышенной продуктивности. Благодаря наличию отделяемой и спускаемой на парашюте боевой части, реактивный снаряд 9М539 позволяет отлично поражать цели, находящиеся за естественными либо искусственными укрытиями, за складками местности (оборотные уклоны, ущелья и др.) и в горах. Дальность стрельбы - от 5 до 20 км. Температурный спектр боевого внедрения составляет от -50°С до +50°С. Продуктивность поражения данным реактивным снарядом в среднем в 6 раз выше, чем у штатного неуправляемого реактивного осколочно-фугасного снаряда 9М22У РСЗО «Град». 122-мм неуправляемый реактивный снаряд 9М541 предназначен для для поражения небронированной и бронированной техники противника (танки, боевые машины пехоты, бронетранспортеры, самоходные артиллерийские установки и т.д.), открытой и укрытой живой силы противника, самолетов и вертолетов, находящихся на стоянках. Боевая часть реактивного снаряда вооружена 70 кумулятивно-осколочными боевыми элементами, которые могут пробить гомогенную броню шириной 140 мм. Неуправляемый реактивный снаряд 9М541 может поражает цели на дальностях от 5 до 20 км. Не считая перечисленных выше вновь сделанных неуправляемых реактивных снарядов, модернизированные боевые машины РСЗО 9К51М «Торнадо-Г» могут использовать и те реактивные снаряды, которые входят в боекомплект штатной боевой машины БМ-21 РСЗО «Град». В текущее время в Рф длятся работы по улучшению и наращиванию боевых способностей реактивных систем залпового огня (РСЗО). Разработана боевая машина РСЗО 2Б26, сделанная на базе грузового автомобиля КамАЗ с колесной формулой 6х6. По сопоставлению с 2Б17М боевая машина 2Б26 проиграла в подвижности на пересеченной местности, зато прибавила в скорости по дорогам общего использования. На базе анализа находящихся на вооружении образцов русских и зарубежных РСЗО представители Головного ракетно-артиллерийского управления (ГРАУ) Минобороны РФ рассматривают возможность сотворения РСЗО «Град» с механизированной зарядкой пакета направляющих. Новенькая боевая машина представляет собой развитие отлично зарекомендовавшей себя РСЗО «Град». Разрабатываемая в текущее время сборка новейшей боевой машины РСЗО предугадывает внедрение шасси грузового автомобиля КамАЗ-63501 с колесной формулой 8х8 и возможностью перевозки 80 реактивных снарядов (2 боекомплекта), с механизированной перезарядкой пакета направляющих после залпа. Реактивная артиллерия не утратила собственного значения на нынешнем поле боя, и сохраняет за собой значимости в системе огневого поражения противника. Улучшение систем управления и наведения, разработка новых типов боеприпасов, улучшение методов боевого использования РСЗО создаст предпосылки для нахождения в строю таких систем еще многие десятилетия. Технические свойства 9К51М «Торнадо-Г» Колёсная формула 6х6 Шасси Урал-4320 Расчёт БМ 2 чел. Масса в боевом положении 14000 кг Длина в походном положении 7350 мм Ширина в походном положении 2040 мм Высота в походном положении 3000 мм Клиренс 410 мм Калибр 122 мм Количество направляющих 40 Дальность стрельбы малая 4000 м Дальность стрельбы максимальная по различным данным от 40000 м Наибольший угол возвышения 55° Перевод системы из походного положения в боевое менее 0,5 мин Время залпа 20 с Тип мотора КамАЗ-740 Мощность мотора 210 л. с. Наибольшая скорость по шоссе 85 км/ч
