Автоматическая винтовка FN FNC (Бельгия)

В 1975 году бельгийская компания Fabrique Nationale (FN) представила новейшую автоматическую винтовку калибра 5,56 мм. Она должна была поменять винтовку FN CAL, имеющую огромное количество недочетов массовое создание которой после бессчетных испытаний было возоблено, а скоро опять остановлено. В апреле 1976 года FN, как и многие другие конторы по производству орудия и боеприпасов стран-участниц блока НАТО, приняла роль в крупномасштабных испытаниях. Они проводились с целью выработки общих для всех стран-участниц блока НАТО требований к оружию и боеприпасам, которые планировалось принять на вооружение в восьмидесятые годы в качестве одного штатного орудия.

Во время этих и последующих испытаний макета новейшей бельгийской автоматической винтовки, обозначенной как FNC 76, был выявлен и устранен целый ряд недочетов. Уже в 1976 году разработка нового орудия была завершена выпуском штурмовой винтовки FN FNC, нареченной по традиции фабрики аббревиатурой от первых букв полного наименования орудия: «Fabrique Nationale Carbine» – «карабин Государственной Фабрики». Практически через несколько лет все испытания и тесты нового орудия были завершены и FN FNC запустили в массовое создание. После чего началась разработка разных модификаций этой штурмовой винтовки и продвижение ее на мировом рынке орудия. Следует увидеть, что фактически сразу после начала производства, FN FNC была принята на вооружение в Бельгийских Войсках и стала поставляться для экспортной реализации.

Ее разные модификации и лицензионные версии заинтриговали другие страны, а именно Индонезию (лицензионная версия Pindad SS1 в разных модификациях); Швецию (в 1981 году модификация FN FNC-80 принята на вооружение под маркировкой Karl Gustaf AK-5; с 1984 года компанией «Bofors»налажен лицензионный выпуск своей версии, имеющей ряд различий от бельгийского макета); США (употребляется в милиции и отрядах специального предназначения). Также FN FNC использовалась и в Венесуэле, Шри-Ланке, Нигерии, т.д.

Автоматическая винтовка FNC имеет крутящийся затвор. Действие автоматики орудия создано на использовании энергии давления пороховых газов. Отвод газа происходит через боковое отверстие в стволе и может регулироваться. Орудие производит стрельбу одиночными выстрелами и очередями, также обустроено устройством, автоматом ограничивающим число выстрелов в очереди до 3-х.

Нужно отметить, что общая схема затворной группы, газового мотора и система запирания канала ствола является аналогичной и, на самом деле, взятой у автомата Калашникова, но при всем этом в общую конструкцию данных узлов внесены конфигурации технологического и конструктивного нрава, что позволило сделать проще как сервис, так и создание орудия. В ствольной коробке, сзади затвора смонтирована возвратимая пружина. Процесс запирания канала ствола делается при помощи поворота затвора. Сам затвор винтовки имеет пару боевых упоров, при запирании входящих в сцепление со особыми пазами, размещенными в казеннике ствола орудия. Схожим тип запирания делает внедрение вкладыша ствольной коробки ненадобным. Выброс пороховых газов регулируется газовой камерой; управление газоотводным отверстием производит газовый регулятор.

В FN FNC находится двухпозиционный газовый регулятор с парой отверстий, созданных для разных критерий работы автоматики. Отверстие «1» является открытым и употребляется как стандартное положение при ведении огня в обыденных критериях. Отверстие «2» соответственно закрыто и применятся при стрельбе в критериях, ей не благоприятствующих. Отсекатель газоотводного механизма, укрепленный на газовой камере шарнирно, совмещается со раскладным гранатометным прицелом (при стрельбе винтовочными гранатами в качестве мушки употребляется верхний край самой гранаты). При верхнем (боевом) положении прицела, отверстие газоотвода перекрывается автоматом. В этой штурмовой винтовке штатно находится дульный тормоз-пламегаситель, который и употребляется для запуска со ствола винтовочных гранат. Газовый поршень орудия размещен над стволом, отформован и запрессован в шток (трубчатый), присоединенный конкретно к раме затвора. Вобщем, при разборке винтовке шток просто отсоединяется от затворной рамы. На самом поршне находятся кольцевые обтюрирующие проточки. Конкретно в канале затворной рамы смонтирован возвратимый механизм.

Сзади ствольная коробка перекрывается возвратимой пружиной – пяткой ее направляющего стержня. Ударник винтовки закреплен снутри поворотного затвора при помощи поперечного штифта и муфты, в полевых критериях довольно просто изменяется. УСМ (ударно-спусковой механизм) FN FNC куркового типа, обеспечен флажковым четырехпозиционным предохранителем-переводчиком режимов огня. Флаг предохранителя-переключателя смонтирован над спусковой скобой орудия, на ствольной коробке слева. Позиции предохранителя-переводчика последующие: «S» – предохранитель; «1» – ведение огня одиночными выстрелами; «3» – ведение огня маленькими очередями с отсечкой по 3 патрона; «А» – автоматический огнь. Курок ударного механизма винтовки обеспечен боевой пружиной, изготавливаемой из двойной витой проволоки.

Ствольная коробка штурмовой винтовки FN FNC исполнена из 2-ух частей, верхней (делается способом штамповки из листовой стали) и нижней (также делается при помощи штамповки, но уже из дюралевого сплава). В высшей части коробки находятся направляющие для монтирования затворной рамы и самого затвора. С нижней частью (которая является, на самом деле, корпусом УСМ) часть верхняя присоединена с помощью пары штифтов-осей, предусмотренных в задней и фронтальной частях. При осуществлении процесса неполной разборки, задний металлической штифт, который «вставлен» в коробку с над пистолетной рукоятью справа, просто выдавливается. Потом ствольная коробка «переламывается», рукоять заряжания отделяется от затворной рамы, а затворная группа извлекается движением вспять. Никаких доп инструментов для этого не требуется, а неполная разборка быть может осуществлена конкретно в полевых критериях. В случае необходимости, можно выжать и фронтальный штифт (ось фронтального шарнира) и стопроцентно отделить обе части металлической коробки друг от друга.

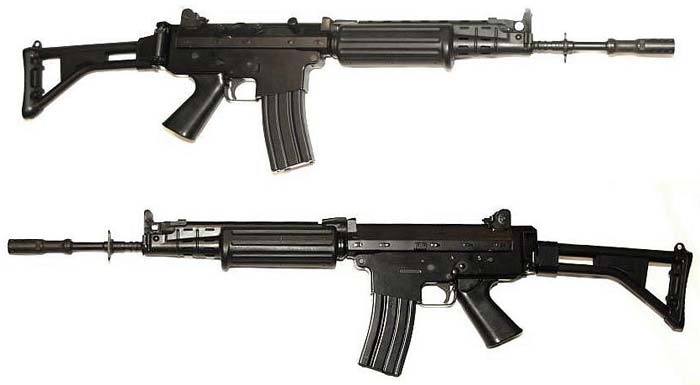

Что касается рукояти затворной рамы FN FNC, то она установлена справа. Вырез в ствольной коробке (ее высшей части), созданный для ее размещения, запирается специальной подпружиненной крышкой, которая защищает механизмы автоматики орудия от засорения. Эта крышка раскрывается благодаря воздействию специального кулачка при движении рукояти вспять, и сразу запирается при ее уходе в фронтальное положение. Цевье орудия делается в виде пары дюралевых перфорированных половин с накладками из пластика; крепятся они благодаря пружинной защелке, «надетой» на ствол. Приклад FN FNC железный, с покрытие из пластика, раскладной на право. В сложенном состоянии приклад закрепляется под рукоятью затворной рамы. Пистолетная ручка винтовки пустотелая, сделана из пластика. Спусковой крючок исполняется из легкого железного сплава.
