Пистолет-пулемёт 9А-91 (Россия)

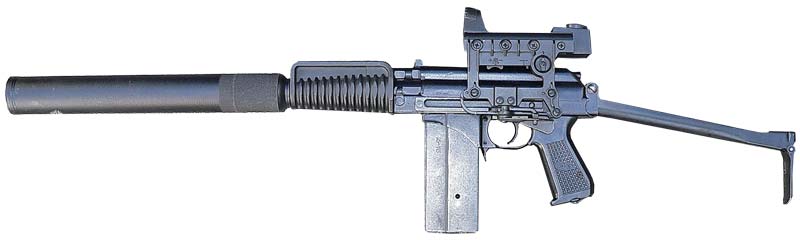

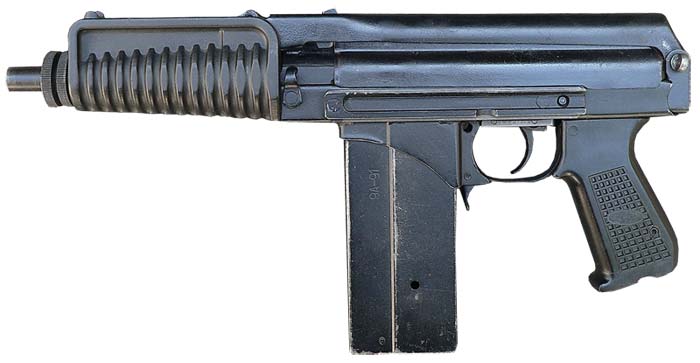

Компактный пистолет-пулемёт 9А-91 под сделанные посреди 1980-х годов патроны 9x39 с дозвуковой скоростью пули СП-5, СП-6 (и потом ПАБ-9) и быстросъемным дульным насадком для беспламенной и малошумной стрельбы разработан в Тульском конструкторском бюро приборостроения (КБП) доктором В. Грязевым при участии конструктора этого же КБП В. Кулицкого в 1991 году. В 1993 году пистолет-пулемёт 9А-91 принят на вооружение МВД РФ. С 2000 года он состоит на вооружении Минюста РФ. Макетом этого орудия послужил комплекс "орудие (пистолет-пулемет СР-3), снайперский патрон (СП-5)», сделанный в ЦНИИТОЧМАША, Борисовым и В. Левченко. Патрон разработан Л. ДворяниновоЙ и Н. Забелиным.

В качестве гильзы этого патрона была применена гильза 7,62-мм патрона обр. 1943 года с дульцем, расширенным под 9-мм пулю. Потом Ю. Фроловым, также сотрудником ЦНИИТОЧМАШ, сотворен патрон СП-6, пуля которого обладает завышенной пробиваемостью жестких препядствий. Возникновение патрона СП-5 и орудия под него было вызвано тем, что при всех положительных качествах сделанного сначала 1960-х годов комплекса для малошумной стрельбы, состояшего из автомата АКМ, дульного ПБС и 7,62x39 мм патрона УС, пробиваемость твёрдых препядствий его 12,6-граммовой пули оставляла вожделеть наилучшего.

Массогабаритные данные СР-3 фактически такие же, как и у многих легких пистолетов-пулемётов. Но внешнебаллистические данные и останавливающее действие пули, также пробиваемость разных препядствий существенно выше. Пуля патрона СП-5 при дульной энергии приблизительно 60 кгм на дистанции 400м имеет энергию 45 кгм и способна поражать цели, зашищённые бронежилетами. Но относительно огромное полетное время на таковой дистанции затрудняет стрельбу по передвигающейся цели.

Недочетами комплекса оказалась высочайшая цена производства орудия и патронов. Не считая этого, навряд ли можно было признать целесообразным внедрение относительно дорогих патронов с дозвуковой исходной скоростью пули для пистолета-пулемёта СР-3, на котором не предусматривалась установка дульной насадки-глушителя. Беря во внимание потребность особых подразделений силовых структур в схожем оружии, в КБП были разработаны более дешевенький аналог патронов СП-5 и СП-6 - патрон 9x39 ПАБ-9 и пистолет-пулемёт 9А-91.

По принципу деяния пистолет-пулемёт 9А-91 относится к оружию газоотводного типа с жестким запиранием канала ствола. Запирание осуществляется лёгким поворотным затвором с 4-мя боевыми упорами. В отличие от обширно всераспространенных схожих затворов с 2-мя боевыми упорами в этом случае при отпирании и запирании затвора уменьшается его угол поворота, что увеличивает надежность работы автоматики. Особенностью устройства этого запирающего узла является также то, что за счет взаимодействия 1-го из запирающих зубьев затвора с выступом казенника в конце поворота затвора при отпирании он приобретает некую скорость в направлении отката, в итоге чего уменьшается скорость удара затвора о ствол.

Ударно-спусковой механизм куркового типа с «перехватом» курка, допускающий ведение стрельбы одиночным огнем и очередями. Особенностью этого, обширно всераспространенного, типа куркового механизма будет то, что при стрельбе одиночным огнем разобщение спускового крючка с шепталом делается не отдельной деталью — разобщителем, а за счет типичного взаимодействия шептальных выступов курка и спускового крючка. Режим огня устанавливается флажковым переводчиком-предохранителем, размещенным с правой стороны затворной коробки. При повороте флага против часовой стрелки в последнее положение делается стрельба одиночным огнем. Для стрельбы очередями флаг поворачивается в последнее обратное положение. Для постановки орудия в предохраненное положение флаг устанавливается в среднее положение.

Питание патронами осуществляется из прямого магазина на 20 патронов с шахматным расположением патронов и двухрядным их выходом.

Прицельными приспособлениями служат обыденные мушка и перекидной, на два положения, целик. Не считая этого, могут употребляться коллиматорный прицел, снайперский дневной оптический прицел ПСО-1-1 с удаленными шкалами, рассчитанными на траекторные данные пули патрона СП-5, ночной прицел НСПУ-3 и лазерный целеуказатель. Для их установки с левой стороны затворной коробки имеется установочная планка.

Орудие снабжено раскладным плечевым упором, который укладывается на крышку затворной коробки поворотом вверх-вперед.

Большая часть деталей пистолета-пулемёта 9А-91 выполнены штамповкой из листовой стали с применением сварки. Пистолет-пулемёт прост в разборке и уходе. По сопоставлению с везде всераспространенным автоматом АКС-74У, пистолет-пулемёт 9А-91 смотрится существенно более роскошным. Как и все эталоны орудия, сделанные доктором В. Грязевым, пистолет-пулемёт 9А-91 имеет ряд новых технических решений, к которым, а именно, относятся последующие: - очень обычной по конструкции прямой магазин с необычным методом крепления донной крышки; - размещение боевой пружины в отделяемом при разборке вместе с плечевым упором затыльнике; - неразборный съемный глушитель дульной звуковой волны; - складываемая правосторонняя ручка перезаряжания, что комфортно при транспортировке орудия; - более сложные детали орудия — корпус газовой камеры и ствол затвора, обычно изготавливаемые на металлорежущих станках из цельной заготовки, на пистолете-пулемёте 9А-91 представляют собой сварные сборки, из 2-ух обычных деталей любая.

В целом трудозатратность производства пистолета-пулемёта 9А-91 как минимум в 2,5 раза ниже, чем пистолета-пулемёта СР-3. Конструкция пистолета-пулемёта 9А-91 оказалась настолько успешной, что по этой же схеме были сделаны орудие под 7,62-мм патрон обр, 1943 года, 5,4-мм патрон обр. 1974 года, 5,56-мм патрон НАТО и пистолет-пулемёт под патрон пистолета ТТ. Не считая этого, на базе пистолета-пулемёта 9А-91 был разработан 9-мм снайперский карабин ВСК-94.

Тактико-технические свойства 9А-91 Боелрипас 9x39 мм СП-5, СП-6, ПАБ-9 Масса с неснаряженным магазином без глушителя, кг 2.1 Емкость магазина, шт. 20 Длина, мм: - с глушителем и откинутым прикладом, мм 880 - без глушителя со сложенным прикладом, мм 374 - ствола (с патронником), мм 165 Исходная скорость пули, м/с 270 Темп стрельбы, выстр/мин 700 Патрон 9x39 СП-5: Длина, мм: - патрона 56 - гильзы 39 - пули 36 Вес, г: - патрона 23,2 - пули 16,2
