Снайперская винтовка СВДC (Россия)

В 1963 г. на вооружение Русской Армии была принята снайперская винтовка СВД (снайперская винтовка Драгунова), которая в течение более чем 30 лет является единственным прототипом снайперского орудия Русской Армии, а потом и армий государств СНГ. По воззрению профессионалов, винтовка эргономически успешно спроектирована. Она отлично сбалансирована, просто удерживается при производстве выстрела. Практическая скорострельность СВД добивается 30 прицельных выстрелов за минуту. В то же время опыт боевого внедрения СВД нашел и значительные недочеты этой винтовки: большая длина, демаскирующий эффект выстрела, мощная отдача оставляющая синяки на плече стрелка. Для устранения этих недочетов Основным ракетно-артиллерийским управлением Русской Армии были инициированы опытно-конструкторские работы по модернизации СВД.

На производственном объединении «Ижмаш» модернизацией СВД занимались сразу две конструкторские группы. В 1991 г. конструкторы завода "Ижмаш" произвели доработку снайперской винтовки СВД, в итоге которой появился новый вариант СВДС (снайперская винтовка Драгунова, складывающаяся), которая удачно прошла фабричные, полигонные и войсковые тесты. Сначала появились два рабочих варианта СВДС - снайперской винтовки Драгунова, раскладной. Какой-то из них, со стволом 620 мм, получил индекс СВДС-А, т.е. "армейский". Другой со стволом, укороченным до 590 мм, именовался СВДС-Д - "десантный". Было принято решение бросить только десантный вариант с заглавием СВДС. Принята на вооружение в 1995 году под индексом 6В3.

Отошедший от активной конструкторской работы, Драгунов уже не сумел довести проект по раскладной модификации. Эту работу окончил коллектив во главе с Азарием Ивановичем Нестеровым - опытнейшим конструктором, проработавшим к тому времени в ВПК около 40 лет.

В итоге проведённых работ стало ясно, что требуемую длину винтовки в походном положении можно получить за счет некого сокращения длины ствола, внедрения складывающегося приклада и малогабаритного пламегасителя. На этом шаге появилась задачка - как сохранить кучность стрельбы из винтовки при изменении отдельных ее частей? Нужно было решить ряд принципиальных заморочек. Посреди них: сокращение длины ствола с увеличением его жесткости за счет роста внешнего поперечника; разработка пламегасителя наименьшей длины, но с сохранением продуктивности пламегашения при выстреле и обеспечением характеристик по уровню звукового воздействия на стрелка в границах штатного пламегасителя; проектирование складывающегося приклада.

Самую большую сложность посреди перечисленных выше работ представляла разработка складывающегося приклада с жесткостью, сопоставимой с жёсткостью штатного приклада. Понятно, что хоть какое подвижное соединение 2-ух деталей подразумевает наличие в них зазоров и, соответственно, понижение жесткости соединения. Возникающее в момент выстрела от деяния сил отдачи малозначительное передвижение деталей и частей орудия приводит к изменению средней точки попадания и, в итоге, потере кучности.

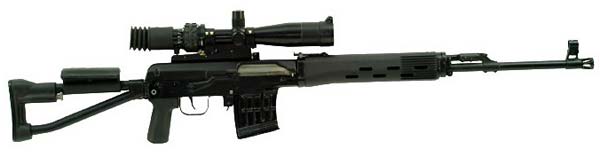

После проработки нескольких компоновочных схем был избран вариант узла крепления приклада с вертикальной осью шарнира и горизонтальным расположением фиксатора приклада. Приклад складывается на правую сторону ствольной коробки, что является более комфортным для приведения приклада в боевое положение в сопоставлении с автоматом АК74М. Приклад выполнен из железных труб с затыльником и упором щеки, сделанными из полиамида. Упор щеки установлен на верхней трубе приклада и может поворачиваться на ней с возможностью фиксации в 2 положениях: верхнем – при стрельбе с внедрением оптического прицела и нижнем - при стрельбе с внедрением механического прицела.

Приклад СВДС складывается на правую строну ствольной коробки. Таким образом, при складывании приклада, нет необходимости в отделении оптического прицела. Комфортнее становится размещение винтовки в укладке парашютиста при десантировании. Упор щеки может фиксироваться в 2-ух положениях - для стрельбы с механическим прицельным приспособлением и оптическим прицелом.

Для удобства воззвания со снайперской винтовкой на марше, при десантировании и перевозке в разных видах боевой техники (БМП, БТР, вертолетах и других) приклад винтовки сделан из термопластмассы с несъемной щекой складывающимся на правую сторону.

Для размещения узлов крепления приклада и пистолетной ручки ствольная коробка СВДС по сопоставлению с винтовкой СВД в задней части видоизменена. Маленьким изменениям подверглись корпус спускового механизма и спусковой крючок.

Для упрощения обслуживания винтовки в критериях боевой обстановки режим работы газоотводного устройства был оптимизирован, что позволило исключить из конструкции регулятор газового мотора.

Проведенные исследования по поиску и отработке конструкции пламегасителя с маленькими линейными размерами привели к выбору варианта, не уступающему штатному пламегасителю как по степени пламегашения, так и по уровню величины звукового давления на органы слуха стрелка.

Винтовка вооружена механическим (открытым), оптическим прицелом (ПСО-1М2) либо ночными прицелами: НСПУМ (СВДСН2) либо НСПУ-3 (СВДСН3).

В отличие от СВД, СВДС имеет улучшенный газоотводный узел, пламегаситель, более мощный ствол.

Как и макет, винтовка СВДС является самозарядным орудием. Ее механизмы автоматики работают за счет использования энергии пороховых газов, отводимых при выстреле из канала ствола. В отличие от СВД, газовый регулятор отсутствует. Затвор оснащен 3-мя симметрично расположенными боевыми выступами, что делает запирание надежным и одинаковым. Ударно-спусковой механизм допускает ведение стрельбы только одиночными выстрелами.

В качестве боеприпасов употребляются особые снайперские патроны 7Н1 и 7Н14. Патрон 7Н1 имеет пулю со железным сердечником из мягенькой стали. Пробивное действие ее по защищенным целям относительно невелико. Еще огромным пробивным действием обладает пуля патрона 7Н14. Она имеет заостренный сердечник из инструментальной стали У12, закаленный на высшую твердость, и на самом деле является бронебойной пулей. Не считая того, из винтовки можно вести стрельбу и штатными винтовочными патронами 7,62х54R.

Питание патронами делается из отъемных коробчатых 10-зарядных магазинов с шахматным расположением патронов. Защелка магазина находится сзади приемной горловины. Винтовка снабжена неавтоматическим предохранителем, флаг которого находится на правойстороне ствольной коробки. Верхнее положение флага — «предохранитель», нижнее — «огонь».

По сопоставлению с СВД, длина ствола СВДС уменьшена с 620 до 565 мм. При всем этом толщина стен ствола увеличена, что повысило его крепкость и содействовало увеличению стабильности боя винтовки. В канале ствола выполнены 4 правосторонних нареза. На его дульной части закреплен пламегаситель, длина которого уменьшена по сопоставлению с пламегасителем СВД. Гарантированная живучесть ствола составляет 10 ООО выстрелов.

Приклад складывается на правую сторону ствольной коробки, что является более комфортным для приведения приклада в боевое положение по сопоставлению с автоматом АК74М. Приклад выполнен из железных труб с затыльником и подушкой под щеку, сделанными из пластмассы. Подушка под щеку установлена на верхней трубе приклада и может поворачиваться на ней с возможностью фиксации в 2 положениях: верхнем — при стрельбе с внедрением оптического прицела и нижнем — при стрельбе с внедрением механического прицела.

Для размещения узлов крепления приклада и пистолетной ручки ствольная коробка СВДС по сопоставлению с винтовкой СВД в задней части видоизменена. Маленьким изменениям подверглись корпус спускового механизма и пусковой крючок. Винтовка имеет механические прицельные приспособления. Четкая стрельба ведется с внедрением оптического прицела ПСО-1 (1ПЧЗ), который устанавливается на кронштейне, закрепленном на левой стороне ствольной коробки. Кучность стрельбы СВДС не соответствует нынешним требованиям, предусматривающим отклонение попаданий менее одной угловой минутки. Для дальности 1000 м это составляет 290 мм, для 500 м — 145 мм, для 100 м — 29 мм. Меж тем для СВДС эти числа равны соответственно 480—500 мм, 188 мм и 36 мм.

Снайперская винтовка Драгунова с приставкой «С» по своим массогабаритным показателям обогнала другие армейские (в том числе зарубежные) снайперские аналоги.

Свойства снайперской винтовки СВДC Длина, мм: 1135/875 Длина ствола, мм: 565 Патрон: 7,62?54 мм Калибр, мм: 7,62 Механизмы работы: Поворотный затвор, отвод пороховых газов Скорострельность, выстрелов/мин: 30 (боевая) Исходная скорость пули, м/с: 830 Прицельная дальность, м: 1200 (открытый прицел) 1300 (оптический) Вид боепитания: коробчатый магазин на 10 либо 5 патронов Прицел: открытый секторный (запасный), имеется крепление для установки оптических (к примеру, ПСО-1) либо ночных (к примеру, НСПУ-3 либо НСПУМ) прицелов
