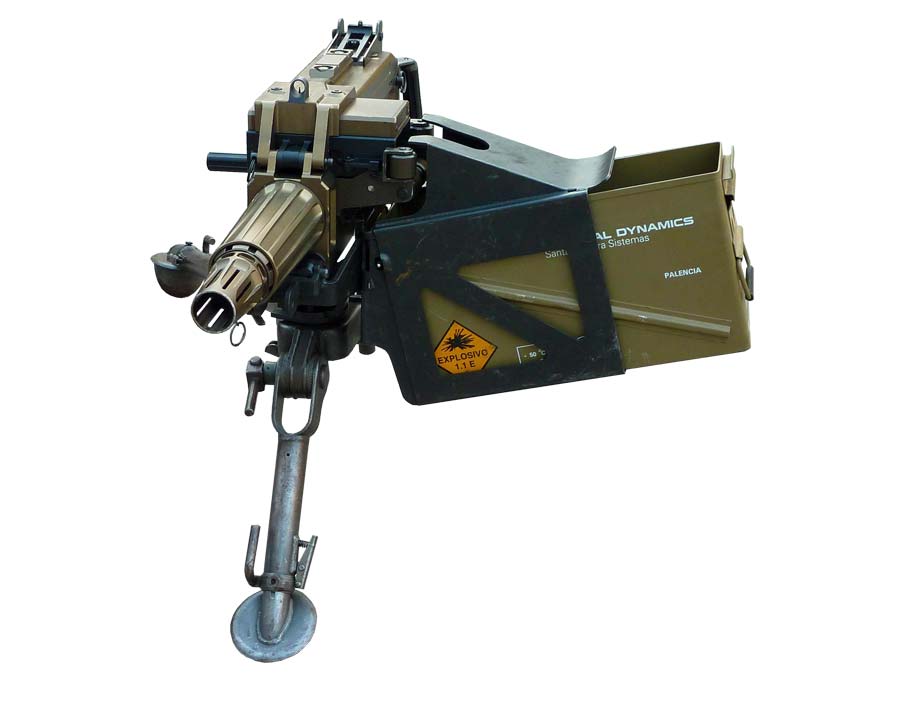

Автоматический гранатомёт LAG40 SB-M1 (Испания)

Сначала 1980-х годов командование испанской армии пришло к выводу о необходимости наличия автоматических гранатомётов в системе вооружения пехотных и мотопехотных частей. Задание на разработку такового гранатомёта было выдано фирме Empresa National Santa Barbara (EN SB) в 1984 г. На проведение опытно-конструкторских работ и проведение испытаний фирме пригодилось приблизительно 5 лет, в конце 1980-х годов гранатомёт был принят на вооружение испанской армии. Сначало гранатомет имел обозначение AGL40 (AGL — Automatic Grenade Launcher — автоматический гранатомёт), в текущее время употребляется обозначение LAG40 SB-M1 (Launcher Automatic Grenade — автоматический гранатомёт, SB — Santa Barbara).

Гранатомётами LAG 40 SB-M1 вооружют испанскую морскую пехоту, зарубежный легион, парашютно-десантные и аэромобильные бригады. Полное количество поставленных гранатомётов — 300 единиц. Гранатомёт LAG40 SB-M1 принят на вооружение также португальской армии, заинтригованность в его приобретении показали представители вооруженных сил некоторых других государств мира.

Гранатомёт LAG40 SB-M1 относится к автоматическому оружию, действующему по принципу отдачи ствола с длинноватым его ходом. Внедрение этого принципа деяния позволило понизить скорострельность орудия по сопоставлению с гранатомётами, действующими по принципу отдачи свободного затвора (к примеру, американским Mk.19 Mod.3 либо русским АГС-17), что улучшило меткость при стрельбе из гранатомёта и уменьшило расход боеприпасов.

Под действием отдачи сцепленные ствол и затвор проходят совместно около 150 мм, после этого происходит отпирание, затвор встает на задержку, а ствол ворачивается вперед. Благодаря такому решению отпирание канала ствола происходит достаточно поздно, чтоб лимонка успела по кинуть сравнимо маленький ствол и давление в патроннике свалилось, позволяя свободно извлечь стреляную гильзу. Ствол, придя в последнее фронтальное положение, высвобождает затворную задержку, затвор движется вперед, подхватывает очередной выстрел, досылает его в патронник. После запирания канала ствола освобождается взведенный ударник, происходит последующий выстрел. В купе с буфером в задней части короба система автоматики смягчает действие отдачи, что позволило сравнимо облегчить само орудие. Как ствол высвобождает гильзу, она удаляется за границы орудия.

Главными конструктивными узлами гранатомёта LAG40 SB-M1 являются ствольная коробка с крышкой, ствол,затыльник с амортизатором и ручкой, затвор, ударно-спусковой механизм и подаватель. Запирание канала ствола делается при помощи роликов. Ударно-спусковой механизм позволяет вести стрельбу с темпом 215 выстр/мин. Исходная скорость осколочно-фугасной гранаты — 240 м/с. В качестве боеприпасов к гранатомёту могут употребляться как южноамериканские унитарные выстрелы 40x53 мм с осколочно-фугасными (М83 и М384), кумулятивно-осколочными (М430), также тренировочными (М385) снарядами, так и разработанные компанией EN SB осколочно-фугасные и тренировочные выстрелы.

Питание боеприпасами при стрельбе делается из железной ленты емкостью 24 либо 32 выстрела. Лента укладывается в железную коробку, которая может крепиться к люльке как с левой, так и с правой стороны. При всем этом реализуется схема так именуемого «промежуточного» питания, при котором выстрел поначалу отделяется вспять от ленты, а потом досылается вперед и вниз в патронник. Гильзы выбрасываются вниз.

Защита от случайных выстрелов обеспечивается неавтоматическим предохранителем, переключатель которого размещен с правой стороны затыльника гранатомёта (рядом с ручкой перезаряжания). Гранатомёт LAG40 SB-M1 имеет ствол длиной 415 мм, в канале которого выполнены 18 правосторонних нарезов с шагом 1219 мм. Ствол имеет поперечное оребрение и закрыт кожухом. Впереди кожух перебегает в пламегаситель. Ручка взведения размещена справа. Тело гранатомёта крепится в специальной люльке, которая устанавливается на треножный станок от южноамериканского многокалиберного пулемёта M2HB либо на надлежащие турели боевых и транспортных машин либо вертолётов.

При стрельбе употребляется механический рамочный прицел с установками до 1500 м (через каждые 100 м). может быть применение оптического прицела — как ночного, так и дневного. Он крепится на кронштейне к верхней поверхности ствольной коробки. В бою один номер расчета переносит гранатомёт, 2-ой - станок, оптический прицел и коробку с боеприпасами. Гранатомет LAG40 SB-M1 состоит на вооружении армий Испании и Португалии.

Свойства LAG40 SB-M1 Калибр - 40 мм Масса орудия - 34 кг Масса станка - 22 кг Масса коробки с лентой на 24 выстрела - 12 кг Длина орудия - 996 мм Длина ствола - 415 мм Нарезы - 18 (правосторонние), шаг 1219 мм Исходная скорость гранаты - 240 м/с Действенная дальность стрельбы - 1500 м Наибольшая дальность стрельбы - 2200 м Темп стрельбы - 215 выстр./мин Расчет - 2 человека
