Пистолет-пулемёт "Казачок" (Украина)

В этом материале рассматривается проект пистолета-пулемёта "Казачок" изобретателя из Днепропетровска Виктора Титова. Проект под заглавием ПП Титова «Казачок» стал первой практической работой конструктора в разработке орудия класса PDW. Перед тем, как приступить к созданию орудия, создателем были составлено последующее техническое задание :

1. Калибр и используемый патрон - 9x18 мм ПМ и его модификации, 9x19 мм Рага либо 7,62х25 мм ТТ. 2. Длина орудия - 360 мм, высота - 140 мм (при сложенном магазине), ширина - 27 мм по ствольной коробке и 34 по кнопкам заряжания. 3. Длина ствола - 180-200 мм. 4. Масса орудия без магазина - 1800 г. 5. Схема работы автоматики - откат затвора с замедлением по принципу Барнитцке (традиционная схема работы автоматики орудия по принципу Барнитцке основывается на отводе пороховых газов через отверстие в стене ствола для замедления отката затвора). 6. Тип УСМ - курковый. 7. Вид огня – одиночный либо фиксированными очередями по два выстрела. 8. Питание - отъемный магазин на 20, 30, 40 патронов, шахта магазина поворотная. 9. Прицел - открытый перекидной на 50-100 м, коллиматор, под стволом в  кожухе лазерный целеуказатель. 10. Органы управления - двухсторонние, комфортные для ведения стрельбы в перчатках. 11. Переключатель вида огня - кнопочный двухсторонний. 12. Предохранитель - автоматический, размещен в ручке. 13. Отсутствие при стрельбе внешних подвижных частей. 14. Минимизация рычага подброса орудия (ось ствола - ручка). 15. Технологичность производства - штамповка, сварка, механическая обработка на обыденных станках (ствол на специализированных санках). 16. Ношение ПП - на ременной петле, которая служит типичным упором при стрельбе, обеспечивает скрытое ношение (вариант - ремень на 2-ух антабках и выдвижной приклад).

Создатель ПП "Казачок" ведает, что исходя из особенностей внедрения данного вида орудия, он был убеждён в необходимости наличия УСМ, способного вести стрельбу фиксированными очередями. Это дозволит военнослужащему в боевой стрессовой ситуации значительно понизить и лучше держать под контролем расход патронов. Наличие же автоматического огня приводит к полному опустошению магазина в течение нескольких секунд, стремительно поменять который не всегда представляется вероятным. Предлагаемый магазин четырехрядный, наподобие применяющегося в итальянском ПП «Спектр М4».

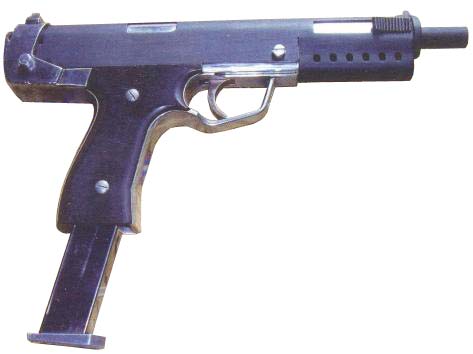

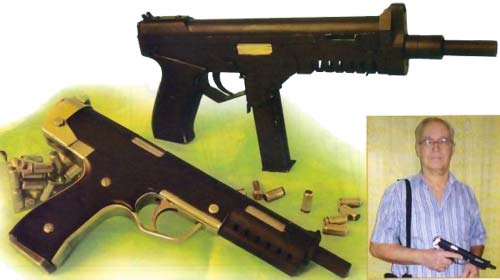

Через два месяца проект был готов с полной деталировкой. Так как чертеж модели не дает полного представления об ее функциональности, для наглядности был сделан демонстрационный   действующий   образец   пистолета-пулемета. Чтоб обойти запреты на изготовка огнестрельного орудия, опытнейший эталон ПП проходил «обкатку» стрельбой холостыми (шумовыми) патронами калибра 9 мм P.A. Knall, имеющимися в свободной продаже. Размеры патронника и магазина не разрешали использовать для стрельбы боевые патроны, канал ствола был заварен и обеспечен боковым выходным отверстием.

Во время работы над данным прототипом, родилась еще одна конструкция более малогабаритного пистолета-пулемета. Его ожидаемые свойства последующие:

1. Калибр и используемый патрон - 9х18 мм ПМ и его модификации. 2. Длина орудия - 290 мм. 3. Высота - 145 мм. 4. Толщина - 28 мм (по ручке) 5. Длина ствола - 180 мм. 6. Масса орудия - 1400 г (без патронов). 7. Механизм работы автоматики - откат свободного затвора. 8. Тип УСМ - курковый. 9. Вид огня – одиночный либо фиксированными очередями по два выстрела. 10. Переключение вида огня - кнопочное двухстороннее. 11. Питание — отъемный коробчатый магазин с шахматным расположением патронов, вместимостью 20 либо 30 патронов. 12. Прицел - открытый, перекидной на 50, 100 м, лазерный целеуказатель под стволом. 13. Метод ношения ПП - на ременной петле.

Украинские оружейники не остались в стороне от реализации настолько увлекательного, с конструкторской точки зрения, принципа Барнитцке. Ещё в 2000 году конструктор из г. Запорожье М.Л. Цариц (КБ ПО «Радиоприбор») предложил уникальный и очень многообещающий самозарядный пистолет «Хортица-125», который, к огорчению, так и не был нужен украинскими силовиками. На пистолет-пулемёт «Казачок» у страны, к огорчению, также не нашлось средств.

(по материалам журнальчика «Оружие и охота»)

P.S. Принцип Бартнитцке либо система с газовым торможением есть одна из видов систем с полусвободным затвором. Названа так по имени германского конструктора Карла Барнитцке, который на финале 2-ой мировой войны разработал одну из её видов для использования в очень упрощённом эрзац-оружии под промежный патрон Volkssturmgewehr 1-5. Тот же принцип в другом варианте реализации был применен и в сделанном тогда же автомате Хорна.

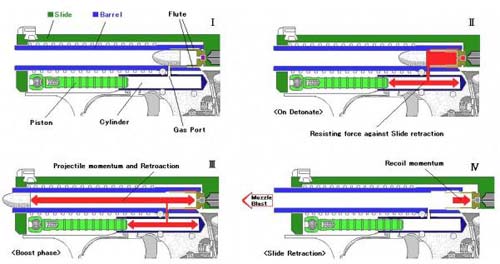

Система с газовым замедлением употребляет цилиндр, который в момент выстрела заполняется пороховыми газами, отводящимися из канала ствола. Поршень газового цилиндра соединен с затвором таким образом, что давление в цилиндре при выстреле тормозит его отход вспять. После падения давления газа в стволе давление в цилиндре также падает, что позволяет поршню двигаться в цилиндре, не препятствуя открыванию затвора. Главный недочет всех систем с газовым торможением есть завышенная чувствительность к загрязнению пороховым нагаром, что просит внедрения пороха высочайшего свойства и неизменной очистки орудия. В текущее время употребляется в пистолете HK P7 и в опытнейших украинских пистолетах серии «Хортица». Эта система время от времени рассматривается также как жёсткое запиранием канала ствола пороховыми газами, а не разновидность полусвободного затвора. материал предоставлен А. Райгородецким
