Опытный тяжёлый танк "объект 770" (СССР)

В 1956 году ГБТУ Русской Армии разработало новые тактико-технические требования к томному танку. На их основании три конструкторских коллектива в Ленинграде и Челябинске приступили практически на конкурсной базе к разработке нового томного танка, призванного поменять танк Т-10. Еще одним конкурсным томным танком стал объект 770, разработанный Под управлением Головного конструктора Челябинского тракторного завода П.П.Исаковым, для роли в конкурсе был разработан тяжёлый танк получивший индекс - "объект 770". В отличие от "объекта 277" этот танк создавался на сто процентов на базе новых агрегатов и имел ряд уникальных конструктивных решений.

Корпус танка "объект 770" — литой, с дифференцированной по высоте и длине шириной брони. Наклонная часть бортов выполнена не в одной плоскости, а под различными углами; от 64° до 70° к вертикали и с переменной шириной от 65 до 84 мм. Толщина лобовой брони корпуса достигала 120 мм. Для увеличения бронестойкости кромок по всему периметру корпуса был выполнен бурт. Башня — литая, также с переменной шириной и углами наклона стен. Лобовая броня башни имела толщину 290 мм. Стык башни с корпусом был защищен.

Вооружение состояло из 130-мм пушки М-65 и спаренного с ней пулемета КПВТ. Спаренная установка имела двухплоскостной стабилизатор «Гроза», автоматическую систему наведения, прицел-дальномер ТПД-2С, дневные и ночные приборы прицеливания и наблюдения и механизм заряжания. Боекомплект — 26 артвыстрелов и 250 патронов к пулемету.

Движок — 10-цилиндровый, четырехтактный, двухрядный дизель ДТН-10 с вертикальным расположением цилиндров, наддувом от компрессора и водяным остыванием был установлен в кормовой части танка перпендикулярно продольной оси. Мощность мотора составляла 1000 л.с. при 2500 об/мин.

Коробка — гидромеханическая, с всеохватывающим гидротрансформатором и планетарной коробкой. Гидротрансформатор с 2-мя направляющими аппаратами был включен в силовую схему коробки параллельно. Коробка обеспечивала одну механическую и две гидромеханические передачи фронтального хода и механическую передачу заднего хода. В ходовой части было 6 опорных катков огромного поперечника с внутренней амортизацией на борт. Гусеницы имели закрепленные пальцы. Ведущие колеса со съемными зубчатыми венцами размещались сзади. Механизм натяжения гусениц — гидравлический. Подвеска персональная, гидропневматическая.

Экипаж состоял из 4 человек. Механик-водитель производил управление танком при помощи ручки мотоциклетного типа. Танк "объект 770" был оборудован системой защиты от орудия массового поражения, автоматической противопожарной системой, термодымовой аппаратурой, ночными устройствами и гирополукомпасом. Для наружной связи устанавливалась радиостанция Р-113, а для внутренней — танковое переговорное устройство Р-120.

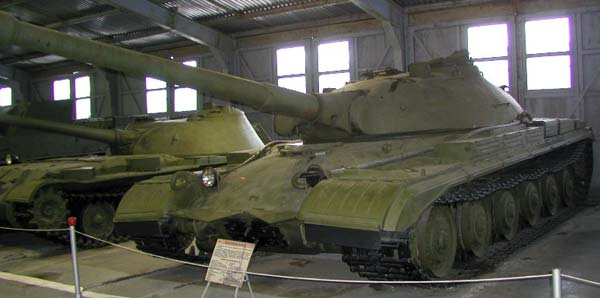

Танк "объект 770" был выполнен на высочайшем техническом уровне. Литые башня и корпус с ярко выраженным дифференцированным бронированием обеспечивали завышенную снарядостойкость. Танк имел отличные маневренные свойства и был легок в управлении. По воззрению профессионалов полигона, где проходили тесты все три опытнейших томных танка, "объект 770" представлялся им более многообещающим. Опытнейший эталон этой машины хранится в Музее бронетанкового вооружения и техники в Кубинке.

Тактико-технические свойства "объект 770" Боевая масса, т 55 Экипаж, чел. 4 Длина корпуса, мм 7280 Длина с пушкой вперёд, мм 11333 Ширина корпуса, мм 3400 Высота, мм 2420 Клиренс, мм 430 Бронирование Тип брони Железная литая Лоб корпуса (верх), мм/град. 138/60 110/66 85/71 Лоб корпуса (низ), мм/град. 187/42 156/51 Борт корпуса (верх), мм/град. 86/67 Борт корпуса (низ), мм/град. 105/0 Лоб башни, мм/град. 260/30 184/50 90/70 Борт башни, мм/град. 208/35 152/50 80/70 Вооружение Калибр и марка пушки 130-мм М-65 Тип пушки нарезная пушка Длина ствола, калибров 59 Боекомплект пушки 37 Прицелы ТДПС, ТПН-1 Пулемёты 1 x 14,5-мм КПВТ Движок - ДТН-10 дизельный с наддувом, макс. мощность: 735 кВт (999 л.с.) Скорость по шоссе, км/ч 55 Припас хода по шоссе, км 300 Преодолеваемый подъём, град. 35 Преодолеваемый брод, м 1,0
