Проект малогабаритной МБР "Гном" (СССР)

Межконтинентальная компактная баллистическая ракета «Гном» разрабатывалась в конце 50-х годов в коломенском КБ машиностроения под управлением Бориса Шавырина – известного конструктора российского минометного вооружения. Ракету предполагалось оснастить маршевым сверхзвуковым прямоточным движком. «Гном»-это единственная российская межконтинентальная баллистическая ракета, снаряженная ПВРД. Движок разрабатывался в ОКБ-670 Министерства авиационной индустрии под управлением Миши Бондарюка. Проект «Гном» представлял собой трехступенчатую межконтинентальную баллистическую ракету, снаряженную прямоточным твердотопливным маршевым движком первой ступени, твердотопливными движками 2-ой и третьей ступеней, также ускорителем.

Запуск ракеты производил ускоритель - четырёхсопловой РДТТ на смесевом горючем, размещавшийся снутри маршевого мотора первой ступени, который разгонял ее до скорости 1.75М. Отработав, ускоритель отделялся и врубалась 1-ая ступень. Движок первой ступени - твердотопливный прямоточный воздушный реактивный движков (ВРД). Ракета выходила на полётную линию движения. Прямоточный движок работал 60-70 секунд, до заслуги ракетой скорости 5,5М. После отделения прямоточного ВРД врубалась 2-ая ступень, а потом 3-я ступень. 2-ая и 3-я ступени были обустроены движками на жестком смесевом горючем.

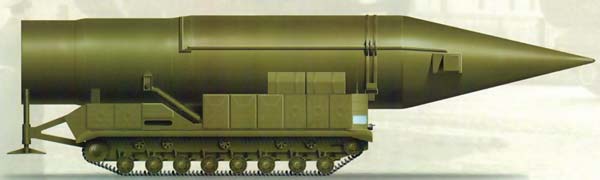

Жесткое горючее для мотора первой ступени было создано в НИИ ПХ под управлением Николая Силина. Твердотопливные заряды ускорителя разработаны в АНИИ ХТ под управлением Якова Савченко. Смесевые твердотопливные заряды 2-ой и третьей ступеней разработаны в НИИ-125 под управлением Бориса Жукова. Ракета комплектовалась пороховым аккумом давления. Располагалась в полуконтейнере, который стыковался с камерой сжигания (корпус камеры сжигания ВРД составлял часть конструкции контейнера). Это позволило понизить массу. Самоходная пусковая установка располагалась на шасси томного танка Т-10. Вес пусковой установки с ракетой был должен составлять около 60 тонн. ПУ разработана в КБ-3 Ленинградского Кировского завода под управлением Жозефа Котина. Шахтная пусковая установка разрабатывалась в ЦКБ-34 под управлением Евгения Рудяка. Комплекс средств преодоления ПРО создавала в НИИ-108. Автономная инерциальная система управления была разработана в ЦНИИ автоматики и гидравлики (ЦШАГ) под управлением Ильи Погожева.

В случае начала серийного производства планировалось развернуть по различным сведениям от 10 до 20 подвижных перезаряжаемых пусковых установок. Срок хранения ракеты в ТПУ составлял около 10 лет. В конце 1965 года по неведомым причинам работы по комплексу были прекращены. Hа вооружение МБР «Гном» не принималась.

Расчётные ТТХ МБР "Гном": Стартовый вес - 29 тонн, наибольшая дальность стрельбы - 11000 км, вес боевого блока - 470-535 кг, длина ракеты - 16,14 м, поперечник ракеты - 2,6 м, количество ступеней - 3, тип БЧ - моноблочная ядерная.
