Самоходный миномет M106A1 (Франция)

В целях увеличения мобильности минометных подразделений и обеспечения защиты расчетов минометов на поле боя от пуль стрелкового орудия и осколков артиллерийских снарядов и мин в США сначала 60-х был разработан и в 1964 г. принят на вооружение самоходный 106,7-мм миномет M106A1. Самоходный миномет разработан на шасси гусеничного плавающего бронетранспортера M113 и отличается от него в главном тем, что заместо десантного оборудовано боевое отделение, в каком установлен 106,7-мм миномет M30. Отделение управления самоходного миномета размещено в фронтальной части корпуса по левому борту, а моторно-трансмиссионное — по правому.

Машина имеет стопроцентно закрытый корпус, сваренный из плит дюралевой брони шириной до 45 мм. Над боевым отделением в крыше корпуса изготовлен большой лючок, раскрывающийся в походном положении 3-мя броневыми створками. Доступ в боевое отделение осуществляется через аппарель, которую представляет собой откидывающаяся вниз задняя стена корпуса. В этой стене имеется также дверь для аварийного выхода экипажа.

На крыше корпуса смонтирована командирская башенка, оборудованная необходимыми устройствами наблюдения.

Для установки миномета в боевом отделении смонтировано особое погонное устройство с поворотной платформой и основанием. Поворотная платформа изготовлена из дюралевого сплава, она располагается на круглом основании, оборудованном на днище самоходной установки. На платформе располагаются механизм крепления фронтальной опоры миномета с подъемным и поворотным устройствами, опорное крепление казенника ствола миномета, ручка стопорного устройства платформы, ремни для ее поворота. Меж поворотной платформой и основанием имеется особая нейлоновая прокладка.

Подъемный механизм миномета позволяет наводить его в вертикальной плоскости в спектре углов от 45° до 65°. Угол горизонтального наведения ограничен относительно узеньким сектором в направлении кормы машины.

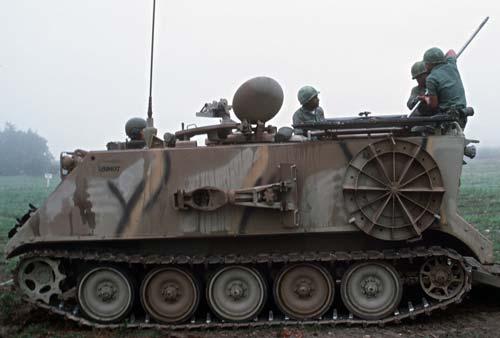

Штатная плита миномета M30 крепится снаружи на левом борту корпуса, так что в случае необходимости миномет быть может снят и на этой опорной плите установлен на грунте.

Самоходный миномет M106A1 ведет стрельбу теми же боеприпасами, что и возимый миномет M30. Вспомогательное вооружение миномета состоит из 12,7-мм пулемета, установленного на командирской башенке на крыше самоходного миномета. Стрельба из него может вестись как по наземным, так и по малоскоростным целям.

В моторно-трансмиссионном отделении самоходного миномета установлен V-образный шестицилиндровый дизельный движок 6V-53 конторы "Дженерал моторс". В коробки применена коробка ТХ-100 с автоматическим переключением. Коробка соединена с трансформатором. Агрегат установлен на резиновых опорах на днище корпуса и просто быть может демонтирован с помощью быстроразъемных соединений масляной, топливной и гидравлической магистралей.

В гусеничной ходовой части применена персональная торсионная подвеска. С каждой стороны корпуса имеется по 5 сдвоенных опорных катков с дюралевыми дисками. Балансиры первого и 5-ого катков снабжены гидравлическими амортизаторами. Ведущие колеса размещены впереди.

Гусеница железная с резино-металлическим шарниром и резиновыми накладками.

Самоходный миномет M106A1 способен преодолевать подъемы до 31 % ров шириной до 1,7 м и стенки высотой до 0,6 м. Низкое удельное давление, равное 0,5 кгс/см2, обеспечивает машине неплохую проходимость по мягенькому грунту. Водные преграды она преодолевает на плаву, движение осуществляется со скоростью до 5,8 км/час за счет перематывания гусениц.

В состав оборудования самоходного миномета заходит нужная аппаратура радиосвязи, навигации и топографической привязки, средства пожаротушения и инфракрасные приборы ночного видения.

Свойства M106A1 Экипаж, чел. 6 Макс. угол возвышения пушки, град +65 Макс. угол склонения пушки, град +45 Наибольшая дальность стрельбы, м 5650 Скорострельность, выстр./мин 18-25 Длина корпуса, мм 4860 Ширина общая, мм 2680 Высота по крышу башни, мм 2690 Масса боевая, кг 12000 Бронирование корпуса: лоб, мм 45 Преодолеваемая стена, м 0,6 Макс. угол подъёма, % 31 Преодолеваемый ров, м 1,7 Число опорных катков на борт 5х2 Подвеска персональная торсионная

Вооружение Тип - Миномет Калибр, мм 106,7 Модель M-30 Кол-во 1 Боезапас х 1 - 65-70

Тип - Пулемёт Калибр, мм 12,7 Кол-во 1 Боезапас х 1 - 2000

Движок Тип дизель Модель Дженерал моторс 6V-53 Цилиндры 6 Мощность, л.с. 212
