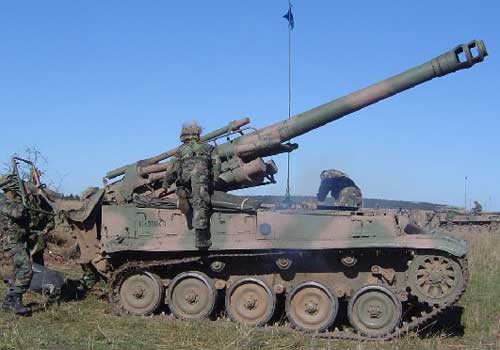

Самоходная артиллерийская установка AMX Mk F.3 (Франция)

В конце 50-х годов на гусеничном шасси легкого танка AMX-13 спецы компании "Creusot-Loire" разработали 155-мм самоходную пушку, ствол которой обустроен действенным двухкамерным дульным тормозом, клиновым затвором, обеспечивающим скорострельность до 4 выстрелов за минуту, гидропневматическим противооткатным устройством и пневматическим уравновешивающим механизмом. Углы горизонтального наведения пушки составляют 20° на лево и 30° на право при углах возвышения до +50° и 16° на лево, и 30° на право при углах возвышения до +67°. Наибольший угол возвышения 67°. Наведение пушки в обеих плоскостях осуществляется при помощи ручных приводов. В походном положении ствол пушки фиксируется под углом 8° на право от продольной оси самоходной установки.

В фронтальной части сварного корпуса находятся моторно-трансмиссионное отделение (справа) и отделение управления (слева). Артиллерийская часть расположена сзади. Форма носовой части корпуса самоходки во время преодоления аква препятствий по дну позволяет ему делать роль волнолома, защищающего перископы и движок от заливания водой. Отделение управления обустроено одностворчатым лючком и 3-мя перископами, расположенными перед ним, при этом центральный перископ быть может заменен устройством ночного видения. Рабочее место командира размещено за сидением водителя и также обустроено 3-мя перископами.

Орудие установлено открыто на корме машины, таким образом, боевой расчет ничем не защищен от нехороших погодных критерий, огня стрелкового орудия, осколков снарядов и мин, также поражающих причин хим, бактериологического и ядерного орудия. Для стойкости при стрельбе, машина снабжена лемехами, смонтированными в кормовой части машины и опускаемыми вручную до стрельбы. Пушка F.3 вооружена артиллерийским угломером АРХ L877G и оптическим прицелом АРХ М321 (оба с 4-кратным повышением), при этом последний применяется при стрельбе прямой наводкой.

Самоходная пушка F.3 может вести огнь осколочно-фугасными, осветительными, дымовыми и активно-реактивными снарядами. Наибольшая дальность при стрельбе стандартным фугасным снарядом составляет 20047 м. Внедрение активно-реактивного снаряда позволяет прирастить её до 25300 м.

Возимого боезапаса на самоходной пушке F.3 нет. Боекомплект, в который входят 25 выстрелов раздельного заряжания, подвозит на огневую позицию бронетранспортер AMX VCA либо грузовик с колесной формулой 6x6. На этом же вспомогательном транспорте перевозятся другие восемь членов экипажа самоходки.

1-ые серийные самоходные пушки F.3 комплектовались бензиновым 8-цилиндовым движком жидкостного остывания Sofam Model SGxb, развивавшим мощность 184 кВт при 3200 об/мин. На более поздних машинах устанавливался шестицилиндровый дизель жидкостного остывания Detroit Diesel 6V-53T, который развивал мощность 206 кВт при 2800 об/мин, что позволяло самоходной пушке двигаться по дорогам с жестким покрытием с наибольшей скоростью 60 км/ч. Припас хода возрос с 300 км до 400 км. Для последних производственных серий самоходной пушки F.3, также для других машин семейства AMX-13 компания Baudouin предложила собственный дизельныи движок 6F11 SRY мощью 206 кВт при 3200 об/мин.

По сопоставлению с танком AMX-13, шасси самоходной пушки F.3 несколько укорочено, ходовка изменена. В ее состав, применительно к одному борту, входят 5 обрезиненных опорных катков, при этом задний опущен на землю и играет роль направляющего колеса, три поддерживающих ролика, ведущее колесо фронтального и направляющее колесо заднего расположения. Подвеска торсионная, на первых и последних узлах подвески употребляются гидравлические рессоры.

Для вождения машины в критериях ограниченной видимости в распоряжении механика-водителя имеется устройство ночного видения.

Массовое создание 155-мм самоходной пушки F.3 прекращено. В текущее время она состоит на вооружении армий Аргентины, Чили, Кипра, Эквадора, Франции, Кувейта, Марокко, Катара, Судана, Обьединенных Арабских Эмиратов и Венесуэлы.

Свойства AMX Mk F3 Экипаж, чел. 2+8 Удельная мощность, л.с/т (кВт/т) 14 Припас горючего, л 450 Макс. угол возвышения пушки, град 67 Длина c пушкой вперёд, мм 6220 Ширина общая, мм 2700 Ширина по гусеницам, мм 2510 Масса боевая, кг 17400 Бронирование корпуса: лоб, мм 15 Бронирование корпуса: борт, мм 20 Бронирование корпуса: корма, мм 15 Бронирование корпуса: днище, мм 10-20 Преодолеваемая стена, м 0,6 Макс. угол подъёма, % 40 Преодолеваемый ров, м 1,5 Преодолеваемый брод, м 1 Ширина колеи, мм 2160 Длина опорной поверхности гусеницы, мм 2997 Ширина гусеницы, мм 350

Вооружение Тип - Пушка Калибр, мм 155 Кол-во 1
