Противотанковая мина ТМ-73 (СССР)

Противотанковая мина ТМ-73 предназначается для минирования дорог с жестким покрытием и дефиле против танков и другой подвижной наземной техники противника (самоходных ракетных и артиллерийских установок и бронетранспортеров). Мина ТМ-73 была принята на вооружение Русской Армии в 1974 году, но до 1999 года информация по ней являлась закрытой. Действие мины ТМ–73 аналогично стрельбе гранатой РПГ–18 с той только различием, что выстрел производит не боец–гранатометчик, а сама цель, воздействовав на сенсор цели мины.

Устройство мины ТМ-73

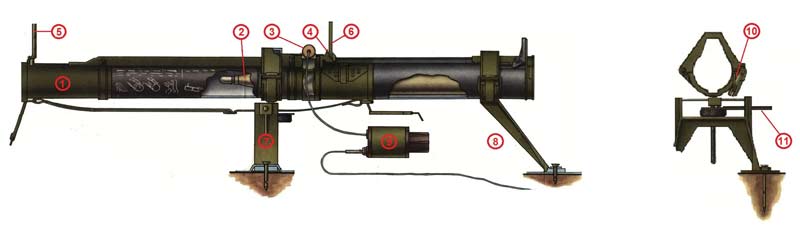

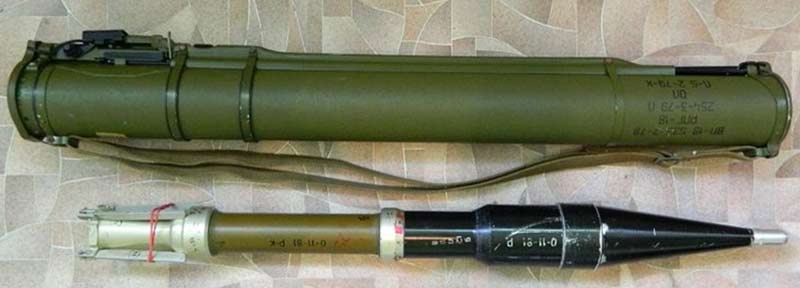

Мина ТМ-73 состоит из реактивной противотанковой гранаты РПГ-18, взрывателя МВЭ-72, пускового устройства, обрывного сенсора, приспособлений для установки на местности гранаты и обрывного сенсора. Реактивная противотанковая лимонка РПГ-18 имеет ствол, состоящий из 2-ух телескопических труб, с прицелом, ударным механизмом и воспламенительным устройством. Снутри ствола расположена кумулятивная лимонка с головным взрывателем и пороховым реактивным движком. Снаружи на стволе наклеены две этикетки, которые коротко излагают: правая - меры безопасности, а левая - приемы стрельбы. В транспортном положении трубы вдвинуты одна в другую и концы их закрыты крышками. При установке на местности крышки открываются и трубы раздвигаются, по этому длина направляющего ствола возрастает. Прицел состоит из откидного диоптра и мушки. Откидной диоптр сразу служит рычагом для взведения ударного механизма.Ударный механизм служит для приведения в действие воспламенительного устройства и состоит из шептала, ударника с боевой пружиной и механизма блокировки с рычагом. * Полное описание гранаты РПГ-18 и правила ее внедрения даны в Руководстве по реактивной противотанковой гранате РПГ-18 (Воениздат, 1974). Воспламенительное устройство обеспечивает возгорание порохового заряда реактивного мотора. Кумулятивная лимонка выстреливается из ствола и обеспечивает поражение танка. Для учебно-практических стрельб используются гранаты РПГ-18, имеющие кумулятивную гранату инертного снаряжения (окрашена в темный цвет) и боевой реактивный движок (окрашен в зеленоватый цвет). Пусковое устройство обеспечивает прожатие шептала ударного механизма гранаты при срабатывании взрывателя МВЭ-72. В корпусе пускового устройства закреплена втулка с капсюлем-воспламенителем и пороховым зарядом. Втулка имеет резьбу для навинчивания накольного механизма МВЭ-72. При хранении на втулку навинчен колпачок. Для крепления на стволе гранаты над шепталом пусковое устройство имеет капроновую ленту с затяжными кольцами. Обрывной сенсор, входящий в набор мины ТМ-73, состоит из проволочной растяжки, панельки с обрывной петлей, соединительных проводов со штекером на концах. Обрывная растяжка хранится намотанной на катушку. Приспособление для установку гранаты РПГ-18 на местности состоит из фронтальной и задней стоек, 3-х подкладок и 3-х гвоздиков для крепления стоек на местности. Стойки имеют хомуты с затяжными пружинными замками. В хомутах закрепляется ствол. На лапы стоек надеваются подкладки, и стойки с подкладками после грубой наводки ствола крепятся гвоздями, забиваемыми в грунт через отверстия в подкладках и лапах стоек. Передняя стойка имеет приспособление для четкой наводки мины на цель, состоящее из ползуна, винта вертикальной наводки с гайкой и стопора. Чехол служит для защиты установленной гранаты РПГ-18 от осадков и пыли. Чехол двухслойный, сшит из брезента защитного цвета и белоснежной ткани. Летом чехол надевается на гранату наружу брезентом, а зимой выкручивается наружу белоснежной подкладкой, что обеспечивает маскировку. Чехол имеет кнопочные застежки. Приспособление для установки обрывного сенсора состоит из 2-ух составных стоек и груза. Любая стойка состоит из колышка с гнездом, 2-ух стержней (верхнего и нижнего), 2-ух оттяжек и 2-ух гвоздиков для крепления оттяжек. На верхних стержнях стоек имеются кольца для крепления верхних концов оттяжек и карабины для крепления проволочной растяжки. На верхнем стержне стойки, далекой от мины, закреплен ограничитель подъема груза. Груз выполнен в виде молотка. При помощи груза делается забивка гвоздиков, крепящих переднюю и заднюю стойки, колышков стоек и гвоздиков для крепления оттяжек стоек. Груз подвешивается к свободному концу проволочной растяжки и обеспечивает неизменное усилие ее натяжения. На ручке груза имеется отверстие, которой он подвешивается к петле, закрученой на конце проволочной растяжки.

Принцип деяния мины ТМ-73

Мина ТМ-73, установленная на местности, переводится в боевое положение взведением ударного механизма гранаты и выдергиванием терки пиротехнического включателя (предохранителя). Через 60-180 с после выдергивания терки взрыватель МВЭ-72 перебегает в боевое положение. При наезде на проволочную растяжку обрывного сенсора цели, груз подымается до упора в ограничитель, после этого происходит разрыв обрывной петли. При всем этом срабатывает взрыватель МВЭ-72 и пусковое устройство. Действием газов, образовавшихся при сгорании порохового заряда в пусковом устройстве, прожимается шептало ударного механизма. Ударник освобождается и накалывает воспламенительное устройство гранаты РПГ-18. Воспламеняется пороховой реактивный заряд и кумулятивная лимонка выстреливается из ствола. За время полета на дистанцию 15-18 м от ствола головодонный взрыватель гранаты взводится в боевое положение. При ударе гранаты о борт танка (бронетранспортера) ее взрыватель срабатывает и вызывает взрыв кумулятивного заряда. Образовавшаяся при взрыве кумулятивная струя пробивает броню и поражает экипаж либо выводит из строя агрегаты снутри танка.

Меры безопасности при установке мины ТМ-73

1. Раздвигание труб ствола гранаты РПГ-18 в боевое положение делается лишь на месте установки конкретно перед установкой гранаты в хомуты стоек. 2. Воспрещается сдвигать в походное положение раздвинутые создавать разборку и устранение повреждений. 3. Все операции по установке РПГ-18 на местности нужно делать, находясь с боковой стороны гранаты. 4. Во избежание обрыва соединительных проводов и обрывной петли при движении в процессе установки мины не пересекать растянутые провода и проволочную растяжку. 5. Воспрещается устанавливать гранату поближе 2 м от преграды (стенка, насыпь и т. п.), находящейся сзади. 6. Взведение ударного механизма гранаты и выдергивание терки у взрывателя МВЭ-72 выполняются после удаления всех людей с направления стрельбы и из зоны сзади гранаты. 7. Отдельные партии мин могут иметь в комплекте гранаты РПГ-18 с доп маркировкой «С плеча не стрелять». Такие гранаты могут употребляться только для установки мин. Стрелять ими с плеча по танкам воспрещается. 8. При использовании гранат РПГ-18, имеющих инертную кумулятивную гранату и боевой реактивный движок, соблюдаются меры безопасности такие же, как и при воззвании с боевыми гранатами РПГ-18.

Установка мины ТМ-73

Место для установки мины ТМ-73 выбирается так, чтоб лимонка, закрепленная на стойках, находилась на удалении 20-25 м от ближней стойки растяжки. Растяжка устанавливается перпендикулярно предполагаемому направлению движения танка. Проволочная растяжка должна быть установлена на высоте 0,8-1,2 м от поверхности, по которой будет двигаться танк. Лимонка во избежание попадания в ближнюю стойку выносится вперед навстречу движению цели на 1,5-3 м относительно полосы растяжки. При установке мины ТМ-73 на дороге, где направление движения танка строго ограничено, проволочная растяжка устанавливается перпендикулярно оси дороги, а лимонка быть может вынесена вперед навстречу цели так, чтоб угол меж растяжкой и линией прицеливания был менее 30°. Нацеливание делается на верхний конец далекой стойки. Разница высоты места установки гранаты и места движения танка у растяжки должна быть от -0,3 до +1,5 м. При ширине дороги до 6 м допускается вертикальный угол прицеливаний от -10 до +7° (место установки гранаты быть может выше проезжей части дороги до 6 м либо ниже до 3 м). На линии движения полета гранаты от места установки до танка (проволочной растяжки) не должно быть каких-то препятствий (кустарника, холмов, снега и т. п.). Установку мины ТМ-73 рекомендуется создавать расчетом из 2-ух человек: 1-й номер расчета (старший) устанавливает гранату, наводит ее на цель, устанавливает взрыватель МВЭ-72, пусковое устройство, переводит мину в боевое положение, надевает чехол и маскирует мину; 2-й номер расчета устанавливает обрывную растяжку. Лимонка РПГ-18 устанавливается: - при отсутствии снежного покрова и при снежном покрове шириной до 15 см - на поверхности грунта и крепится к грунту; - при снежном покрове шириной более 15 см - на утрамбованный снег на древесных подкладках длиной 0,5-0,6 м, шириной 10-15 см и шириной 8-10 см, которые инсталлируются под переднюю и заднюю стойки (стойки к подкладкам крепятся гвоздями).

Для установки мины ТМ-73 нужно:

- выбрать места установки стоек растяжки (при установке на дороге стойки инсталлируются с боковой стороны от дороги так, чтоб высота проволочной растяжки над полотном дороги была 0,8-1,2 м); - забить колышек стойки, ближней к мине; - соединить верхний и нижний стержни стойки и установить их в гнездо забитого колышка; - размотать две оттяжки и закрепить их концы с петлями за кольцо на верхнем стержне; - забить на расстоянии 1,5 м от колышка стойки гвозди для крепления нижних концов оттяжек; гвозди забиваются в сторону к мине так, чтоб при натяжении оттяжек угол меж ними в плане был около 90°; - натянуть и привязать нижние концы оттяжек к забитым гвоздям так, чтоб стержни стойки занимали вертикальное положение; конец оттяжки обворачивается дважды вокруг гвоздя около его головки и закручивается вокруг оттяжки более 5 оборотов; - установить в том же порядке далекую стойку; гвозди для крепления оттяжек далекой стойки забиваются на удалении 1,5 м от колышка стойки в сторону от мины; - на удалении 20-25 м от ближней стойки (расстояние измеряется трассировочным шнуром) и на 1,5-3 м впереди створа стоек навстречу цели выбрать место для установки гранаты РПГ-18 (при установке мины на дороге место установки быть может вынесено вперед до 12 м); - раскрыть хомут фронтальной стойки; - высвободить гранату РПГ-18 от упаковки; - отжать пружинную стяжку и отбросить заднюю крышку ствола; - раздвинуть трубы ствола до отказа, не касаясь диоптра; - поставить переднюю стойку замком на лево, положить гранату прицелом ввысь в хомут стойки и закрыть хомут; выступ на стволе впереди диоптра должен упираться в хомут; - закрепить хомутом заднюю стойку на заднем конце ствола так, чтоб ее опорная часть выступала за обрез ствола на 40-50 мм; - поставить ползун на фронтальной стойке в среднее положение; - установить гранату на выбранное место и навести ее грубо на цель; при грубой наводке по мере надобности под опорными частями стоек лопатой срезается грунт; - надеть на опорные части стоек подкладки и, совместив отверстия на них, прибить стойки к грунту гвоздями (при установке на утрамбованный снег либо слабенький грунт под стойки инсталлируются древесные подкладки, к которым стойки прибиваются гвоздями); - взять катушку с обрывной растяжкой, вкладыш от упаковки пускового устройства и груз; - высвободить обрывную растяжку от нитей, закрепить концы соединительных проводов со штекером за заднюю стойку гранаты и, двигаясь в направлении ближней стойки растяжки, размотать соединительные провода до панельки; - отстегнуть карабин с верхушки стойки, надеть на нее панельку с обрывной петлей и вновь пристегнуть карабин; - двигаясь к далекой стойке, размотать проволочную растяжку, не допуская образования перегибов и петель; - завести проволочную растяжку в карабин, закрепленный ни верхушке стойки, и отогнутые лапки ограничителя подъема груза; - ниже ограничителя на проволочной растяжке сделать самозатягивающуюся петлю, зацепить ее за отверстие на ручке груза и затянуть; излишний конец растяжки отломать; - при свободном свисании груза установить ограничитель на 30-50 мм выше торца ручки груза и закрепить ограничитель завинчиванием барашковой гайки; - надеть на верхушку далекой стойки вкладыш от упаковки пускового устройства; - убедиться в корректности установки проволочной растяжки и замаскировать поначалу далекую, а потом ближнюю стойку высочайшей травкой (кустарником); - пользуясь нижним отверстием диоптра со знаком + и маркой на мушке с цифрой 5, навести гранату на верхушку далекой стойки; наводка делается методом передвижения ползуна и вращения гайки винта вертикальной наводки; после наводки застопорить ползун и гайку поворотом стопора на лево до отказа; - шаблоном проверить выступание шептала ударного механизма гранаты; меж вырезом в шаблоне и шепталом должен быть зазор; - установить пусковое устройство над шепталом втулкой на лево так, чтоб корпус упирался в хомут на стволе РПГ-18 и закрепить капроновой лентой; - сзади фронтальной стойки отрыть лунку и установить в нее взрыватель МВЭ-72 с источником тока так, чтоб торец корпуса с затычкой и гнездом для штекера был открыт; - проверить омметром, присоединив его к контактам штекера, исправность соединительных проводов и обрывной петли обрывного сенсора (омметр должен показать сопротивление около 25 Ом); - вытащить пробку из гнезда для штекера взрывателя МВЭ-72 и воткнуть в него штекер обрывного сенсора до отказа; - свинтить колпачок с втулки пускового устройства и намотать на нее накольный механизм взрывателя МВЭ~72; - проверить корректность наводки гранаты на цель и снять вкладыш с далекой стойки; - после удаления всех людей с направления выстрела взвести ударный механизм поворотом диоптра вспять вниз до упора, после поворота диоптр отпустить; рычаг блокировки при всем этом должен встать в вертикальное положение; - надеть на гранату защитный чехол (зимой чехол надевается белоснежной подкладкой наружу); - замаскировать установленную гранату (высочайшей травкой, маленьким кустарником, снегом), впереди и сзади ствола не должно быть каких-то предметов, а слой рыхловатого снега впереди и сзади ствола должен быть менее 10 см; - вывинтить из взрывателя МВЭ-72 затычку и, придерживая взрыватель левой рукою, правой за затычку резким движением выдернуть терку; - отступить от места установки, не пересекая соединительные провода. Минами ТМ-73 минируются дороги, просеки в лесу, улицы в населенных пт, перешейки меж озерами и болотами, ущелья и перевалы в горах, балки и другие дефиле, где вероятное движение противника по фронту и направлению строго ограничено. На дорогах (просеках) мины инсталлируются группами по 3-4 шт. Расстояние меж минами в группе 20-50 м, меж группами 100-200 м. Установка мин может выполняться с обеих сторон дороги с учетом удобства установки и маскировки мин. На дорогах с 2-мя раздельными полосами движения минируются обе полосы. При минировании улиц в населенных пт растяжки инсталлируются поперек проезжей части улиц. Стойки растяжек маскируются за деревьями, дорожными знаками, столбами, выступами и углами домов. Гранаты инсталлируются в глубине дворов, скверах, переулках. В заборах и оградах по направлению полета гранаты делаются проломы. Перешейки, ущелья, балки и другие дефиле, ширина которых, применимая для движения, больше длины рабочей части растяжки, перекрываются рядами мин. Примыкающие мины в ряду размещаются уступом от противника на расстоянии 5-10 м по глубине. Расстояние меж рядами мин 20-50 м.

Обезвреживание мины ТМ-73

Для обезвреживания мины ТМ-73 нужно: - подойти к установленной гранате с боковой стороны; - осторожно расстегнуть кнопки и снять чехол; - повернуть диоптр вспять вниз до отказа и, удерживая его, повернуть рычаг блокировки вперед и вниз до упора, поставить гранату на предохранитель, повернув его на право, отпустить диоптр; - расстегнуть капроновую ленту и снять пусковое устройство с накольным механизмом и положить их около взрывателя МВЭ-72; - открыть замки хомутов стоек, отбросить верхние скобы хомутов, снять гранату и положить ее рядом с взрывателем МВЭ-72; - убить гранату и взрыватель МВЭ-72 затратным за- рядом массой более 400 г, уложенным на МВЭ-72 впритирку к стволу РПГ-18 с боковой стороны против заряда кумулятивной гранаты; - снять с места установки и убрать оставшиеся после взрыва части ствола, стоек и обрывной сенсор. Воспрещается трогать невзорвавшиеся после выстрела кумулятивные гранаты. Такие гранаты уничтожаются взрывом заряда ВВ, положенного рядом с гранатой. Главные тактико-технические свойства мины ТМ-73 Тип - Противобортная (с внедрением реактивной противотанковой гранаты РПГ-18) Взрыватель - МВЭ-72 Общая масса 8 кг Масса гранаты РПГ-18 - 2,6 кг Масса приспособлений для установки - 4,8 кг Масса кумулятивного заряда гранаты - 0,32 кг Габаритные размеры в боевом положении (без растяжки): длина 1090 мм ширина 280 мм высота 430 мм Удаление мины от рабочей части растяжки 20-25 м Длина растяжки  - До 15 м Поражающее действие - Пробивает броню шириной до 300 мм и обеспечивает поражение экипажа и агрегатов танка Метод установки - Вручную Время боевой работы - 1 месяц Температурный спектр внедрения - От -40 до +50°С Состав комплекта мины ТМ-73 Реактивная противотанковая лимонка РПГ-18 - 1 шт Взрыватель МВЭ-72 - 1 шт. Источник тока (элемент 373) - 1 шт. Пусковое устройство - 1 шт. Обрывной сенсор цели на катушке - 1 шт. Стойка передняя - 1 шт. Стойка задняя - 1 шт. Подкладка - 3 шт. Чехол - 1 шт. Колышек стойки - 2 шт. Стержень стойки - 4 шт. Груз - 1 шт. Оттяжка - 4 шт. Гвозди для крепления стоек и оттяжек - 7 шт. Ручка - 1 шт.
