Cтратегическая крылатая ракета AGM-28 Hound Dog (США)

11 май 2025, Воскресенье
11
0

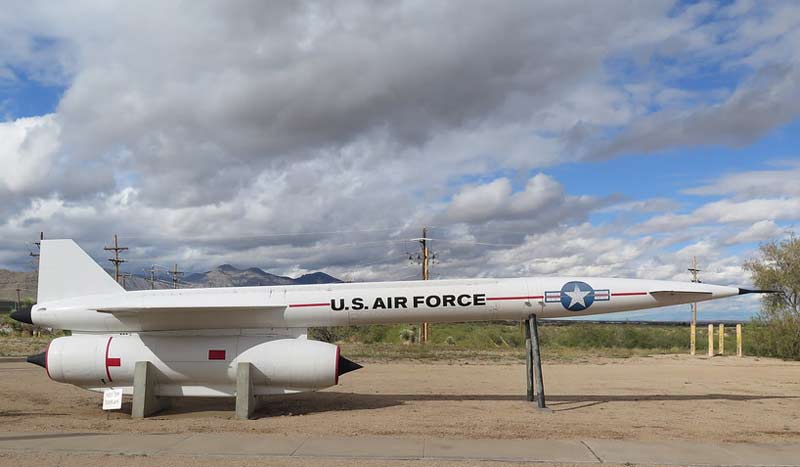

На базе ракеты SM-64 Navaho в 1957 г. началась разработка сверхзвуковой крылатой ракеты AGM-28 Hound Dog («Гончая собака»). В процессе разработки, начатой в 1956 году, ВВС присвоило крылатой ракете обозначение GAM-77 Hound Dog по наименованию кавер-версии Элвиса Пресли (1956 года) известной песни «Hound Dog». В июне 1963 года ракете был присвоен индекс AGM-28. Ракета AGM-28 Hound Dog проходила тесты с ноября 1958 г. 1-ый её запуск с бомбовоза В-52 состоялся 23 апреля 1959 г. В июне 1960 г. 4241-е авиакрыло стратегической авиации на авиабазе Сеймур-Джансон (Северная Каролина) приняло на вооружение ракеты AGM-28 Hound Dog с ядерным зарядом. В конце 1960 г. ракета была принята на вооружение эскадрилий B-52 как составная часть комплекса WS-131В. Всего сделано 722 ракеты. Комплекс снят с вооружения в 1976 г. Подобно макету - ракете SM-64 Navaho, крылатая ракета AGM-28 Hound Dog имела узенький сигарообразный фюзеляж, длинноватой около 12,95 м. Оперение было выполнено по схеме «утка», горизонтальные стабилизаторы находились в носовой части, вертикальный - в хвостовой. Размах крыла 3,71 м. Ракета приводилась в движение турбореактивным движком Pratt & Whitney J52-P-3, размещенным под фюзеляжем, тягой в 33 килоньютона . Движок был специально изменен для неизменной работы на пределе мощи, из-за чего его ресурс ограничивался всего 6 часами. Вобщем, потому что длительность полёта ракеты составляла наименее получаса, маленький ресурс мотора не имел никакого значения Движок обеспечивал ракете скорость порядка М=2,1 на дистанции в 1263 км. Увлекательной особенностью ракеты было то, что она могла употребляться как стартовый ускоритель при взлете тяжело загруженного бомбовоза B-52. Потраченное горючее потом восполнялось в полёте прямо из баков носителя. В фронтальной части ракеты размещалась термоядерная боевая часть типа B28, мощность которой могла устанавливаться на величины от 60 кт и до 1,45 Мт. Наведение ракеты производилось при помощи инерциальной навигационной системы N5G (развитие системы N-6, разработанной для SM-64 Navaho). Для уточнения позиции ракеты в момент старта, использовалась система астрокоррекции KS-120 компании «Коллсман», смонтированная на пилоне бомбовоза . Бомбовоз и ракета безпрерывно обменивались навигационной информацией, что позволяло гарантировать отсутствие ошибок. Радиальное возможное отклонение ракеты составляло порядка 3,2 км. Ракеты AGM-28 Hound Dog запускались с борта специально оборудованного ракетоносца B-52G/H. Две ракеты подвешивались под крыльями бомбовоза на особых пилонах. Пуск ракет мог осуществляться с высоты более 1200 м. Ракета имела три режима полёта: Высотная атака - ракета совершала весь полёт на высоте 17000 м и поболее и потом пикировала на цель. Маловысотная атака - ракета совершала полёт на высоте около 1500 м. При всем этом радиус деяния сокращался до 640 км (за счёт возросшего сопротивления воздуха), но зато ракета была наименее видна для вражеских РЛС. Потому что ракета следовала к цели по прямой и не могла огибать выпуклости рельефа, при запуске в схожем режиме нужно было убедиться, что на предполагаемой трассе запуск нет препятствий высотой более 1000 м. Маловысотная атака по радару - ракета совершала полёт на высоте от 900 до 30 метров над поверхностью, ориентируясь по радиолокационному альтиметру. Только модификация GAM-77A могла производить таковой полёт Ракета не могла огибать неровностей рельефа не считая как перескакиванием через них вертикальным скачком. Атака с уклонением - ракета совершала полёт от точки запуска до заблаговременно запрограммированной позиции, потом поворачивала и устремлялась к цели. Таковой манёвр был должен ввести истребители противника в заблуждение относительно цели атаки, и позволить ракете перескочить. На поздних моделях ракеты использовались разные конструкторские решения, улучшающие их свойства Так, система астрокоррекции KS-120 на пилоне бомбовоза была заменена новейшей KS-140, интегрированной конкретно в саму ракету. На AGM-28 Hound Dog испытывались системы понижения ЭПР и соответственно, уменьшающие радиус обнаружения ракеты радарами противника. В 1971 г. была испытана модификация ракеты с системой ориентации по радиолокационной карте местности TERCOM, представлявшей собой раннюю версию системы, в перспективе примененной на BGM-109 «Tomahawk». Предполагалось, что TERCOM дозволит ракете летать на сверхмалых высотах, обходя заложенные в её ЭВМ выпуклости рельефа. Тесты прошли удачно, на вооружение ракеты с TERCOM, для которых зарезервировали обозначение AGM-28C, так и не поступили Причина была в малой приспособленности сверхзвуковой ракеты для полётов на высотах 30-50 метров: из-за высочайшей скорости система управления ракеты не успевала реагировать на возникающие препятствия. В 1972 г. была также разработана стратегическая противорадиолокационная ракета на базе AGM-28. Оснащённая пассивной радиолокационной ГСН, она предназначалась для поражения с большой дистанции РЛС противника, но хотя удачно прошла тесты, на вооружение не поступила. Тактико-технические свойства AGM-28 Hound Dog Длина: 12,95 м Поперечник: 0,71 м Размах: 3,7 м Стартовая масса: 4350-4600 кг Наибольшая скорость: 2,1 М Дальность: 1100 км Потолок: 16800 м КВО: 1850 м Боевая часть: Ядерная Mk.28 Mod.1 либо Mk.28 Mod.2 Мощность БЧ: 0,07-1,45 Мт Масса БЧ: 750-790 кг Система наведения: астроинерциальная Движок: ТРД Pratt & Whitney J52-P-3 Тяга ДУ: 33 кН

Источник: dogswar.ru
