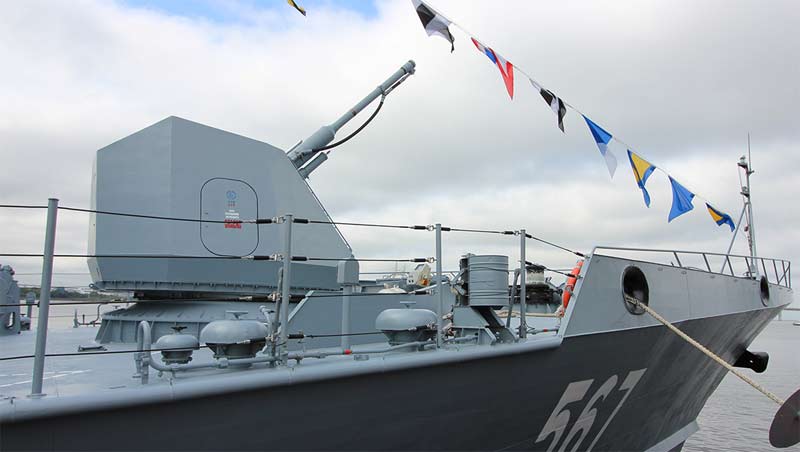

Корабельная артиллерийская установка АК-176 МА-01 (Россия)

Предстоящим развитием семейства 76,2-мм корабельных артиллерийских установок семейства АК-176 стала модернизированная артиллерийская установка АК-176МА, на базе которой потом была разработана более совершенная модификация, получившая обозначение АК-176 МА-01. Последняя модификация известной корабельной артустановки была разработана за счет личных средств санкт-петербургского Машиностроительного завода (МЗ) «Арсенал». При всем этом следует особо отметить, что артиллерийская установка АК-176 МА-01, как указывают спецы МЗ «Арсенал», по сопоставлению со собственной предшественницей имеет целый ряд суровых преимуществ: у нее вдвое повышена точность наведения приводов и значительно выросла скорость горизонтального и вертикального наведения, вдвое повышена кучность стрельбы, а масса артиллерийской установки была значительно снижена и сейчас не превосходит 9 т. Как уже не один раз ранее сообщалось в разных российских средствах массовой инфы со ссылкой на представителей Военно-морского флота и министерства обороны Рф, 76,2-мм автоматическая корабельная артиллерийская установка АК-176 МА-01 на обозримую перспективу должна стать главным прототипом артиллерийского вооружения данного калибра для всех типов боевых кораблей и катеров, созданных для действий в прибрежной и ближней морской зоне. Не считая того, в отдельных случаях артустановку АК-176 МА-01 планируется устанавливать и на боевых надводных кораблях, созданных для действий в далекой морской и океанской зонах. Санкт-петербургский Машиностроительный завод «Арсенал» занимается серийным выпуском 76,2-мм автоматических корабельных артиллерийских установок АК-176М с 2004 г В связи с значительно изменившимися требованиями, которые командование русского Военно-морского флота стало предъявлять к корабельным артиллерийским системам данного класса в свете новых критерий ведения войны на море, которая стала отличаться более высочайшей динамичностью боевых действий и поболее широким диапазоном боевых задач, которые нужно в процессе них решать корабельным артиллеристам, управление данного предприятия и управление Конструкторского бюро «Арсенал» решило в деятельном порядке выполнить достаточно суровую модернизацию 76,2-мм корабельной артустановки АК-176М с тем, чтоб обеспечить ее соответствие нынешним требованиям ВМФ Рф, принимая к тому же во внимание востребованность таких артиллерийских систем и на кораблях Береговой охраны Пограничной службы ФСБ Рф, также возможность воплощения экспорта данных комплексов корабельного орудия за предел в рамках военно-технического сотрудничества Рф с забугорными странами (включая даже установку данных артиллерийских систем на корабли зарубежной разработки и постройки). Модернизация артиллерийской установки АК-176М была выполнена в 2009 г. Новенькая модификация получила обозначение АК-176МА. При всем этом, данная модернизация проводилась с применением нового гидравлического привода наведения с цифровым управлением, нового электрического оборудования, а потом и новейшей оптико-электронной системы «Сфера-02», обеспечивающей запасное и аварийное наведения АУ. Согласно данным, представленным в маркетинговой листовке МЗ «Арсенал», автоматическая артиллерийская установка АК-176 МА-01 имеет последующие главные тактико-технические свойства: - калибр, мм - 76,2, - скорострельность, выстрелов за минуту -125 +/-12, - количество готовых к стрельбе выстрелов, штук - 152, - наибольшая дальность стрельбы вертикальная, км - до 11,6, - наибольшая дальность стрельбы горизонтальная, км - 15,7, - угол наведения по вертикали, градусов -от - 15 до +85, - угол наведения по горизонту, градусов - от - 175 до +175, - масса артиллерийской установки, т - 10,1. Данная артустановка в виде моделей и в натуральном виде - смонтированная на наземной полигонной испытательной установке на полигоне Ржевка - демонстрировалась в рамках работы санкт-петербургского Интернационального военно-морского салона (МВМС) в 2013 г и 2015 г. При этом на полигоне Ржевка она учавствовала в демо стрельбах для военных атташе забугорных государств, широкого круга профессионалов и представителей сми. На сегодня упомянутыми артиллерийскими установками вооружены корабли ВМФ Рф, Береговой охраны Пограничной службы ФСБ Рф, Военно-Морских Сил Вьетнама и Туркменистана. Вобщем, это была только 1-ая итерация в амбициозной программке модернизации, загаданной русскими оружейниками в отношении очень нужной флотом 76,2-мм корабельной артиллерийской установки АК-176М. За счет личных средств МЗ «Арсенал» выполнил модернизацию АУ до уровня, соответственного нынешним требованиям ВМФ Рф (модификация АК-176МА выполнение 01), с применением нового электропривода с цифровым управлением и нового электрического оборудования. Более чем вдвое усовершенствована точность наведения приводов; вдвое повышена кучность стрельбы; существенно увеличены скорости горизонтального и вертикального наведения; масса артустановки значительно снижена и составляет наименее 9 т. С целью понижения радиолокационной заметности внешний вид АУ выполнен по геометрии stealth. Модернизированная 76,2-мм автоматическая корабельная артиллерийская установка АК-176 МА-01 является предстоящим развитием артустановок семейства АК-176/176М. В конструкции новейшей артустановки применены все более удачные выработки и технические решения, примененные в прошлых модификациях и отлично себя зарекомендовавшие в процессе эксплуатации данных комплексов корабельного артиллерийского орудия на кораблях российского и ряда забугорных флотов. В то же время в процессе разработки модернизированной артиллерийской установки создателями были использованы и бессчетные новые решения, оказавшие существенное воздействие на рост ее боевых способностей. А именно, в новеньком корабельном комплексе артиллерийского вооружения употребляются новые цифровые системы управления, основанные на нынешних элементной базе и механизмах работы. Также необходимо подчеркнуть включенную в состав артустановки новейшую русскую оптико-электронную станцию «Сфера-02», которая обеспечивает комплексу артиллерийского вооружения АК-176 МА-01 возможность по обнаружению надводных, береговых и воздушных целей разного типа на дальности в 10-ки км круглые сутки, деньком и ночкой, в всех погодных и погодных критериях, включая сильный дождик и сильный шторм. Оптико-электронная станция, либо как ее называет создатель - палубный устройство, «Сфера-02» разработана и выпускается спецами санкт-петербургского АО «Научно-производственное объединение «Карат». Данная станция представляет собой автономный гиростабилизированный оптико-электронный устройство наблюдения, который предназначен для круглосуточного и всепогодного наблюдения за береговым, надводным и воздушным местом средством телевизионного и тепловизионного каналов. В составе рассматриваемой нами 76,2-мм корабельной артиллерийской установки АК-176 МА-01 оптико-электронная станция «Сфера-02» употребляется в качестве запасной системы наведения, которая дополняет радиолокационную станцию либо же подменяет последнюю в случае выхода ее из строя. Практически в этом случае станция употребляется в качестве визирной телевизионной колонки артустановки. По данным компании-разработчика, станция «Сфера-02» обеспечивает решение последующих задач: измерение и выдачу углового положения визирной оси по курсовому углу и углу места относительно строй осей корабля; определение дальности до наблюдаемых объектов; автоматическое сканирование визирной осью по курсовому углу с разными скоростями; автоматическое сопровождение надводных и воздушных подвижных объектов и удержание их на визирной оси; наведение визирной оси по наружному целеуказанию (курсовому углу и углу места). В то же время «Сфера-02» может применяться для: обеспечения вождения и причаливания кораблей в обычных и сложных метео- и навирационных критериях, обеспечения навигационной и ситуативной информированности для предотвращения столкновений; наблюдения за работой палубных устройств и устройств; обеспечения поисково-спасательных работ, наблюдения за окружающей средой; решения других задач специального предназначения - морское патрулирование, обнаружение мин, наблюдение и разведка, защита от террора и пиратства. В нашем случае станция в конструктивном плане представляет собой малогабаритный палубный устройство (устройство), который устанавливается на крыше кожуха корабельной артиллерийской установки в особом опорно-поворотном устройстве, также надлежащие системы и оборудование управления и поддержания станции в рабочем состоянии. Вобщем, палубный устройство «Сфера-02» может устанавливаться и на надстройках либо мачтах корабля-носителя, что и имеет место в части, кающейся установки данного устройства на корветах типа «Стерегущий» (семейство корветов проекта 20380 и последующих модификаций), где «Сфера-02» устанавливается в высшей части встроенной мачты корабля. В свою очередь на размещенном на крыше кожуха корабельной артиллерийской установки поворотном основании опорно-поворотного устройства станции «Сфера-02» подвижно крепится сферический кожух с гиростабилизированной платформой, на которой располагаются все рабочие элементы станции, в состав которой входят: телевизионное устройство либо, проще говоря, камера (оптический канал), устройство инфракрасного видения - тепловизор (инфракрасный канал) и лазерное дальномерное устройство. Опорно-поворотное устройство и приводы наведения станции «Сфера-02» обеспечивают фактически радиальный обзор по азимуту (зона обзора по курсовому углу составляет от -180 угл. град, до +180 угл. град.), тогда как зона обзора по углу места составляет от -20 угл. град, до +80 угл. град. Наибольшая скорость разворота полосы визирования добивается 60 угл. град, за секунду, точность наведения и стабилизации оси визирования на объект - не ужаснее 1 угл. мин., а среднеквадратическое значение погрешности измерения угловых координат составляет менее 1 угл. мин. Оператор боевого расчета артустановки при помощи «Сферы-02» потенциально может в хоть какое время суток и в всех метеоусловиях производить наблюдение за окружающим местом, а после обнаружения цели - определять направление и дальность до нее, также высчитать углы наведения орудия. Имеется также режим автоматического сканирования в данном секторе и режим автоматического сопровождения назначенной для этого цели. При этом при появлении таковой необходимости визирная ось станции «Сфера-02» может наводиться и по наружному источнику целеуказания. Необходимо подчеркнуть, что «Сфера-02» имеет целый ряд отличительных особенностей, а поточнее преимуществ, которые позволяют с высочайшей продуктивностью решать с ее помощью возлагаемые на комплекс артиллерийского вооружения задачки: - на сто процентов компенсируются такие плохо действующие на изображение причины, как вибрация и качка; - имеется система цифровой фильтрации, позволяющая сделать лучше качество отображения при неблагоприятных критериях (дымка, туман, осадки, пониженная освещенность и т.д.); - ТВ-камера высочайшего разрешения дает возможность обнаружения малоразмерных целей и определения деталей объектов на огромных расстояниях. Следует особо отметить что устройство - герметизирован, что позволяет использовать его в широком спектре критерий эксплуатации. Но, не считая того, по инфы компании-разработчика, «для ответственных применений он быть может укомплектован особыми устройствами, содействующими поддержанию термических режимов и надежной работе в северных широтах и мокроватых погодных критериях. Данные устройства предупреждают оледенение и уменьшают время готовности устройства при отрицательных температурах внешнего воздуха». Управление данной станцией осуществляется либо с общего пульта управления рассматриваемым комплексом корабельного артиллерийского вооружения, либо же с отдельного компактного пульта (пульт управления включает откидывающийся экран, ручку управления и кнопочную клавиатуру). При этом благодаря комфортному стандартному интерфейсу, «Сфера-02» просто сопрягается с аппаратурой других систем, таких как радиолокационные станции, системы управления орудием, системы контроля и пр. Принципиальной особенностью «Сферы-02» является ее модульное построение, что дает возможность заказчику самому выбирать объем комплектации для поставки. Масса станции в полном комплекте не превосходит 140 кг, потребляемая мощность от сети ~27В, 50Гц - 0,2-0,5 кВт, срок службы - 15 лет, гарантийный срок - 5 лет, а гарантийная наработка - 6000 часов. В конструктивной же части модернизированная корабельная артиллерийская установка АК-176 МА-01, не считая обозначенных выше различий (приводы наведения и пр.), существенных различий от предыдущих модификаций АК-176МА и АК-176М не имеет: размещение на палубе и в подпалубном пространстве - в целом аналогично, боезапас и тип используемых выстрелов - тоже. Основным и отлично приметным конструктивным различием является возможность внедрения башни типа «стелс» с пониженной заметностью в радиолокационном спектре. В данном случае кожух башни артустановки отличается сложной формой, образованной огромным количеством прямолинейных панелей. В то же время, как говорят некие российские спец издания, сохраняется и возможность использования классической башни - со стандартным легким небронированным кожухом, имеющим скругленную лобовую часть с наклонными верхними деталями, также цилиндрический кормовой агрегат. Вобщем, как представляется, тут допущена некая некорректность: возможно, башня классической конфигурации со скругленными формами употребляется в модификации АК-176МА, тогда как модификация АК-176 МА-01 предполагает как раз конкретно применение «стелсовской» башни. По последней мере, конкретно обычная форма башни находится у носовой артустановки пограничных сторожевых кораблей проекта 22100, которые вооружены артустановкой «чистой» модификации АК-176МА, тогда как на флотских патрульных кораблях проекта 22160 и малых ракетных кораблях проекта 22800 стоит как раз АК-176 МА-01, имеющая соответствующие «стелсовские» формы башни. Во всех случаях имеется набор люков и дверей для доступа вовнутрь башни, которая, таким образом, является опционально обитаемой и дает возможность личному составу боевого расчета по мере надобности вести огнь конкретно из башни. Для этого в правой части боевого отделения башни имеются два места для артиллеристов, которые зависимо от боевого режима могут смотреть за работой разных систем и оборудования артустановки, также брать на себя часть работы либо вполне производить все управление артиллерийской стрельбой. Полигонные тесты модернизированной корабельной артиллерийской установки АК-176 МА-01, как сказала 2 марта 2017 года пресс-служба Машиностроительного завода «Арсенал», были удачно завершены сначала 2017 г., что позволило приступить к реализации программки серийного выпуска данных артиллерийских систем. Всего, по данным компании, в период до 2020 г. запланировано поставить Военно-морскому флоту Рф 22 таких установки, 1-ая из которых была выслана на АО «Зеленодольский завод им. A.M. Горького» для установки на патрульный корабль «Василий Быков» - головной корабль проекта 22160, в количестве 6 единиц заказанных российским Военно-морским флотом. Сюда же, на Зеленодольский завод им. A.M. Горьковатого, была выслана и 2-ая модернизированная 76,2-мм автоматическая корабельная артиллерийская установка АК-176 МА-01. Данной артустановкой был вооружен 2-ой патрульный корабль обозначенного выше типа - «Дмитрий Рогачев». Данные корабли, подчеркнем это, способны равно отлично действовать, как указывалось выше, не только лишь в ближней, да и в далекой морской зонах. При этом, что любопытно, сначало на корабли проекта 22160 планировалось устанавливать, судя по всему, 57-мм корабельные артиллерийские установки А-220М, по последней мере, на соответственной странице официального веб-сайта Северного проектно-конструкторского бюро, создававшего этот корабль, в графе «артиллерийское оружие» до сего времени указана эта самая артустановка. Модернизированные корабельные артиллерийские установки АК-176 МА-01 планируется устанавливать на боевых надводных кораблях и боевых катерах последующих типов: патрульные корабли проекта 22160, патрульные корабли ледового класса проекта 23550, малые ракетные корабли проекта 22800, ракетные катера проекта 12418. Полностью может быть, что в перспективе перечень проектов кораблей, которые будут вооружаться 76,2-мм корабельной артиллерийской установкой АК-176 МА-01 вырастет.
