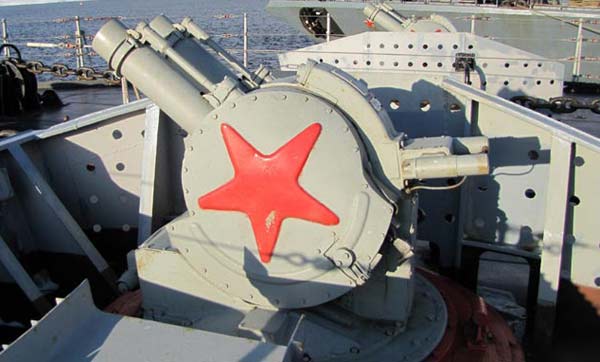

140-мм корабельная пусковая установка ЗИФ-121 (КЛ-102) (СССР)

Разработка 140-мм корабельной установки помех РУПП-140 начата по постановлению Совета Министров № 832-372 от 21 июля 1959 года. Разработка РУПП-140 была поручена ОКБ-43, где ей присвоили собственный индекс КЛ-102. С января 1961 года работы по КЛ-102 велись ЦКБ-34, а с 20 ноября 1963 года - ЦКБ-7 (ПО «Арсенал»), другими словами повторилась та же история, что и с KJI-101.  Электронные следящие приводы вертикального и горизонтального наведения установки разрабатывались филиалом ЦНИИ-173 по заданию, выданному ОКБ-43 25 января 1960 года. Эскизно-технический проект КЛ-102 был закончен в июне 1962 года. Опытнейший эталон КЛ-102 был сделан заводом № 7 и 18 мая 1962 года выслан на проведение промышленных испытаний. Фабричные тесты затянулись на 18 месяцев - с 20 июня 1962 года по январь 1964 года. По результатам промышленных испытаний опытнейший эталон был достроен и представлен на муниципальные тесты. С 20 октября 1964 года по 27 декабря 1965 года были проведены муниципальные полигонные тесты КЛ-102 с системой управления стрельбой «Терция». Муниципальные корабельные тесты комплекса постановки неверных радиолокационных и термических целей ЗИФ-121 проходили с 1 августа по 30 октября 1967 года на головном корабле проекта 1123 - крейсере «Москва». На крейсере были поставлены две установки ЗИФ-121 головной партии. Из-за отсутствия снарядов термических помех тесты, связанные с постановкой неверных термических помех, не проводились. Параллельно муниципальные корабельные тесты ЗИФ-121 проводились на головном корабле проекта 1134 «Адмирал Зозуля». Согласно заключению комиссии, комплекс «ЗИФ-121-Терция», состоящий из турбореактивных снарядов пассивных радиолокационных помех типа ТСП-41, установка ЗИФ-121 и счетно-решающая система «Терция» муниципальные тесты выдержали. Работы над снарядами - постановщиками термических помех шли достаточно бестолково. Сначало создавались 140-мм снаряды в комбинированном варианте, которые сразу ставили и радиолокационные, и термические помехи. Но разработка таких снарядов была прекращена в 1962 году. Был и поплавковый вариант снаряда термических помех, но ему отказали в финансировании. На 1963 год 140-мм снаряды с горючими субстанциями для сотворения термического (инфракрасного излучения) находились в стадии производства полигонной партии. 140-мм корабельная пусковая установка ЗИФ-121 представляет собой установку турельного типа с 2-мя открытыми направляющими трубами для пусков 140-мм снарядов. Подача снарядов из турникетов в направляющие трубы, установка времени срабатывания удаленных трубок (ТМР-44) и наведение установки по вертикали и горизонту осуществляется автоматом, удаленно от системы «Терция». Загрузка снарядов в турникеты делается вручную из кранцев, расположенных вокруг установки в подпалубном помещении корабля. Сервис установки при боевом использовании делается личным составом, состоящим из командира установки и 2-ух заряжающих. Наведение установки по углам вертикального и горизонтального наведения, выработанным системой «Терция», осуществляется с помощью удаленного электронно-следящего привода (ЭСП-ЗИФ-121). Установка времени срабатывания удаленных трубок ТМР-44 снарядов на линии движения по выработанным системой «Терция» данным делается с помощью удаленного электронно-следящего привода автоматического установщика трубок (ЭСП-АУТ). Установка ЗИФ-121 состоит из верхней (надпалубной), нижней (подпалубной) крутящихся частей и опорного основания. Высшая часть установки представляет собой газообтекаемую конструкцию в виде станка-лодыги, снутри которого на обоестороннем вертикальном шаровом погоне установлены люлька и цапфа. К цапфе через промежные кольца прикреплены направляющие трубы для запуска снарядов. На высшей части установки расположена часть устройств, обеспечивающих наведение труб на углы заряжания и стрельбы, также механизм автоматического выброса неисправных снарядов. Опорное основание представляет собой литой барбет, с помощью которого установка крепится к уравнительному кольцу. С барбетом скреплен шаровой погон горизонтального наведения. Нижняя часть установки состоит из устройств, обеспечивающих работу всей установки в автоматическом цикле, и содержит в себе два автоматических установщика трубок, два турникета для загрузки снарядов на установку, системы электрического оборудования, пневмооборудования и т. д. Все эти механизмы смонтированы на общей раме, которая верхним фланцем крепится к шаровому погону. Подпалубная часть установки закрыта съемным цилиндрическим кожухом с окнами для загрузки снарядов в турникеты и работы с механизмами установки вручную. Позднее в боекомплект установки ЗИФ-121 были введены снаряды ТСП-47, ТСТ-47 и ТСТВ-47. Снаряд ТСП-47 - постановщик неверной радиолокационной цели (ЛРЦ) при срабатывании в данной точке линии движения образует скопление дипольных отражателей с действенной поверхностью рассеивания (ЭПР), близкой к ЭПР корабля в спектрах длин волн, соответственных спектрам длин волн радиолокационных головок самонаведения управляемых ракет противника. Для перекрытия вероятных диапазонов длин волн снаряд имеет несколько вариантов выполнения. Снаряд ТСТ-47 - постановщик термических помех образует при срабатывании скопление тлеющих пиротехнических частей, свойства излучения которых имитируют свойства излучения корабля в инфракрасном спектре длин волн. Дальность постановки радиолокационной и термический неверных целей - до 6000 м, высота постановки - до 1000 м. Снаряд ТСТВ-47 - постановщик телевизионных помех при срабатывании выбрасывает контейнер, который, приводнившись, образует при помощи поплавкового устройства черно-белое аэрозольное скопление над поверхностью воды, обеспечивая оптический контраст и отражение лазерного излучения. Дальность постановки облака - 6000 м. В текущее время в Новосибирском институте прикладной физики для установки ЗИФ-121 разработан новый комбинированный снаряд. Снаряд комбинированных оптических, термических, телевизионных и лазерных помех образует аэрозольное скопление, владеющее оптическим контрастом, инфракрасным излучением в рабочих спектрах длин волн нынешних головок самонаведения и способностью отражать лазерное излучение. Применяемые принципы формирования аэрозольного облака (на базе кассетно-модульного снаряжения) позволяют создавать по желанию заказчика неверные цели с разными чертами инфракрасного излучения, лазерного отражения и пространственно-временного развития облака в видимом спектре длин волн. Технические свойства ЗИФ-121 (КЛ-102) Расчет ПУ - 3 чел Калибр стволов - 140 мм Расстояние меж осями стволов - 350 мм Высота полосы огня при горизонтальном положении стволов (от палубы) - 730 мм Радиус обметания по стволам - 867 мм Поперечник шарового основания по центрам шаров - 1162 мм Диматер подпалубной части установки - 1130 мм Углы наведения по вертикали - от -12 до +64 град. Углы наведения по горизонтали - +-170 град. Скорость наведения по вертикали - 30 град/с Скорость наведения по горизонтали - 40 град/с Масса установки - 3600 кг Масса электрического оборудования и ЭСП-ЗИФ-121 - 650 кг Дальность деяния - до 6000 м Высота постановки неверных целей - до 1000 м Скорострельность - 15 залпов за минуту (30 выстр/мин) Боеприпасы - снаряды постановки пассивных и термических помех. создатель Широкорад. А.Б. Российские минометы и реактивная артиллерия
