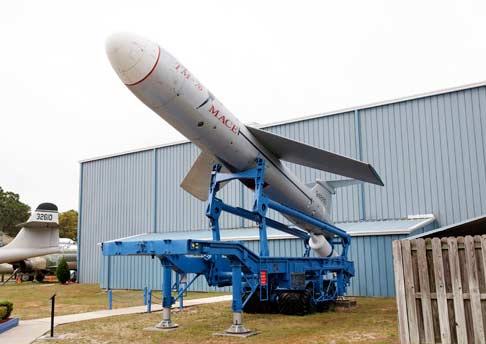

Крылатая ракета большой дальности MGM-13 Mace (США)

Крылатая ракета большой дальности MGM-13 Mace («Булава») представляла собой глубокую модернизацию крылатой ракеты MGM-1 Matador. Работы над разработкой ракеты были начаты в 1957 г. компанией «Glenn L. Martin Company». Вначале, ракета обозначалась как TM-61B «Matador B», но потом ввиду возросшего числа различий от базисной модели, получила новое, независящее обозначение TM-76 «Mace». В 1962 году, при смене системы обозначений, ракета получила стандартное обозначение MGM-13 Mace (для мобильного варианта). 1-ый полет макета YTM-61B состоялся в 1956 году. Массовое создание началось в 1958 году, и в 1959 1-ая часть, вооруженная ракетами MGM-13 «Mace» заступила на боевое дежурство. К 1962 году все части, ранее вооруженные ракетами MGM-1 Matador были перевооружены на MGM-13 Mace. Конструктивно, ракета MGM-13 Mace представляла собой удлиненный MGM-1 Matador с завышенной до 1300 км дальностью полета. Вооружена она была 1-мегатонной термоядерной боевой частью W-28. Главным различием от MGM-1 Matador была система управления ATRAN (англ. Automatic Terrain Recognition And Navigation), представлявшая собой раннюю версию навигации по радиолокационной карте местности. В отличие от радиокомандного управления, система ATRAN была не подвержена помехам и обеспечивала приемлемую точность движения ракеты на всей длине линии движения. Недочетом системы была необходимость в четкой радиолокационной карте местности, над которой предполагался полет. Используя систему ATRAN ракета могла пропархать до 540 миль на высоте в 750 футов (около 300 метров), что делало ее малоуязвимой для средств ПВО тех пор. Длина ракеты MGM-13 Mace составляла 13,42 м, поперечник 1,37 м, размах крыла 6,98 м. Стартовый вес от 7,7 до 8,1 т. Крылатая ракета большой дальности была обустроен турбореактивным движком J-33-A-41 конторы «Аллисон» тягой 2350 кг. Твердотопливный ускоритель конторы «Thiokol» имел тягу 45 т. Маршевый движок начинал работать сразу со стартовым, при этом ракета удерживалась на пусковой установке разрывным болтом. Пусковая установка была смонтирована на полуприцепе со съемными катками-баллонами. Ее можно было буксировать восьмиколесным тягачом «Терракрузер» по шоссе со скоростью до 64 км/час. На другом «Терракрузере» был смонтирован кран для установки самолета-снаряда на пусковую установку. Крылатая ракета MGM-13 Mace оснащалась ядерной, хим, бактериологической и фугасной боевыми частями. Ядерная боевая часть W-28 мощью от 70 кт до 1,45 Мт имела вес от 680 кг до 782 кг, поперечник 597 мм, длину 154 мм. Создание боевой части W-28 для MGM-13 Mace началось в 1960 г. Всего сделали 100 ЯБЧ для ракет MGM-13 Mace. В 1964 году была разработана версия ракеты увеличенной дальности MGM-13B, имевшей огромные размеры и использовавшей заместо системы ATRAN инерциальную систему контроля. Дальность полета ракеты на большой высоте возросла практически до 2400 км. Пропала зависимость от радиолокационной карты местности, но полет на малой высоте стал также неосуществим. Ракета транспортировалась в на сто процентов собранном виде (исключая устанавливающийся перед пуском твердотопливный ускоритель) на мобильной пусковой установке-трейлере. Крылья при транспортировке складывались. Имея инерциальную систему наведения, ракета в отличие от версии MGM-13A не могла запускаться с мобильных позиций и базировалась в заглубленных капонирах. Ракеты MGM-13A и MGM-13B взаимно дополняли друг дружку на вооружении. 1-ые могли летать на сравнимо малой высоте и легче преодолевать ПВО, 2-ые имели огромную дальность деяния, и не нуждались в заблаговременно составленной подробной радиолокационной карте. С 1959 г. крылатые ракеты MGM-13 Mace доставлялись в Европу для подмены ракет «Matador B». Первой была перевооружена 587-я эскадрилья в Зембахе. Не считая ВВС США ракеты MGM-13 Mace состояли на вооружении ФРГ, Англии и Тайваня. По лицензии ракеты MGM-13 Mace выполнялись в Стране восходящего солнца. Крылатая ракета большой дальности MGM-13 Mace сняты с вооружения в 1969-1970 гг.
