Ракетный комплекс средней дальности 15П696 с ракетой 8К96 РТ-15 (СССР)

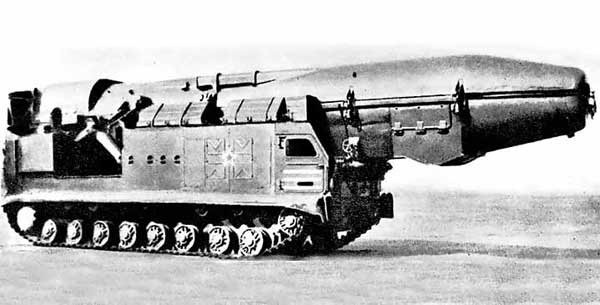

Разработка двухступенчатой ракеты РТ-15 (8К96) начата но Постановлению Совмина №316–317 от 4 апреля 1961 года в ЦКБ-7 (КБ «Арсенал»), основным конструктором ракеты был П.А.Тюрин. Ракета сотворена на базе 2-ой и третьей ступеней МБР РТ-2. В 1965–1966 гг. на Муниципальном Центральном полигоне №4 в Капустином Яре были построены две шахтные пусковые установки для испытаний ракеты, но тесты проходили с самоходной пусковой установки с площадки № 84. Всего с ноября 1966 г. по март 1970 г. произведено 20 пусков ракет РТ-15, в множестве которых были два двухракетных залпа. Двухступенчатая твердотопливная баллистическая ракета средней дальности 8К96 РТ-15 была вооружена моноблочной отделяемой в полёте ядерной головной частью (ГЧ) мощью 600кт. Движки ступеней были выполнены в различных поперечниках, сопловые блоки имели по четыре разрезных управляющих сопла, состоящих из недвижной и подвижной частей. Для стыковки ступней использован соединительный отсек ферменной конструкции, аналогичный ракете 8К98. Такая конструкция позволяла свободно выходить газам от работающего мотора 2-ой ступени при разделении ступеней. Движки первой и 2-ой ступеней имели моноблочные заряды на смесевом жестком горючем ПАЛ-17/7, скреплённые с корпусом мотора и сделанные способом литья под давлением конкретно в корпус мотора. Заряды движков на базе бутилкаучука и перхлората аммония с добавлением пылеобразного алюминия были разработаны Алтайским НИИ хим технологии. Сопловой блок ДУ-1, управляющие приводы и часть устройств системы управления располагались в хвостовом отсеке первой ступени, имевшей форму усеченного конуса. Для увеличения стойкости ракеты на исходном шаге полета, на хвостовом отсеке первой ступени устанавливались четыре решетчатых стабилизатора. Управление дальностью полёта ракеты производилось устройством отсечки тяги мотора 2-ой ступени: вскрывались при помощи пирозарядов узлы отсечки на верхнем днище мотора, которые делали нужную противотягу. Для уменьшения разброса импульса последействия выключение мотора ступени проводилось в два шага: поначалу вскрывались два узла отсечки из четырёх, после этого движок переходил на пониженную тягу, а потом, с некой временной задержкой, - два оставшихся узла отсечки обнуляли тягу совсем. После чего происходило отделение головной части со спецзарядом, и она продолжала самостоятельный полёт к цели по баллистической линии движения. На ракете устанавливалась автономная инерциальная система управления, осуществлявшая управление полетом ракеты с момента запуска и до перехода к неуправляемому полету головной части. В системе управления были использованы счетно-решающие приборы. Большая часть устройств СУ располагалась в приборном отсеке. Самоходная пусковая установка 15У59 была выполнена на базе томного танка Т-10. ПУ обладала достаточно высочайшей проходимостью, но могла эксплуатироваться только вовне дорог с жестким покрытием. Недочетами комплекса являлись также маленькой ресурс хода - около 3000-5000км и сложность эксплуатации (затруднен доступ к многим элементам шасси, замена одних особых систем добивалась демонтажа смежных систем и т. д.). Транспортно-пусковые стеклопластиковые контейнеры, обеспечивающие транспортировку, хранение в период всего срока эксплуатации, термостатирование и запуск ракеты, проектировались в ЦКБ-34 с привлечением СКТБ (г. Хотьково Столичной области) в части технологии производства стеклопластиковых конструкций. Подвижный боевой ракетный комплекс 15П696 Постановлением Совмина от 6 января 1969 г. был рекомендован для укомплектования 1-го полка с целью отработки особых задач. В согласовании с тем же Постановлением Совмина массовое создание ракет было прекращено в январе 1969 г. Тесты ракет завершились в марте 1970 г. Самоходная пусковая установка подвижного ракетного комплекса 8П696 в первый раз была показана на военном параде в Москве в 1966 г. Она имела модифицированный транспортный контейнер для ракеты, который употреблялся на ранешних стадиях проекта комплекса. Подвижный боевой ракетный комплекс 15П696 был должен обеспечивать автономное боевое дежурство, автоматическую предстартовую подготовку и залповый запуск 6 ракет в хоть какое время года и суток, без специальной подготовки боевой позиции. В комплексе был заложен принцип краткосрочного боевого дежурства на одной из боевых позиций с следующим перебазированием на новейшую боевую позицию, полной автономией и автоматизацией процессов электроснабжения, прицеливания и запуска из неизменной либо полной боевой готовностей. В состав подвижного боевого ракетного комплекса 15П696 входили: - 6 самоходных пусковых установок 15У59 с ракетами 8К96 в транспортно-пусковых контейнерах 15Я25; - машина боевого управления 15Н809; - две машины связи «А» и «Б»; - передвижные дизель-электростанции 15Н964. Наземное оборудование, входящее в состав технической позиции: - перегрузочный агрегат 15Т81; - агрегат загрузки контейнера 15Т79; - транспортный агрегат 15Т84; - изотермическая стыковочная машина 15Т21П; - машины регламентных испытаний системы управления и системы прицеливания. Главные свойства Количество ступеней 2 Длина (с ГЧ) 11,93 м (12,7 в ТПК) Длина (без ГЧ) 11.74 м Диаметр 1,49 м (2,1 м в ТПК) Стартовая масса 16,0 т Забрасываемый вес 535 кг Вид горючего - твёрдое смесевое Наибольшая дальность 2500 км Точность, КВО 900 м Тип головной части - моноблочная ядерная, отделяемая Количество боевых блоков 1 Мощность заряда 1 мт Система управления - автономная, инерциальная с ГСП Метод базирования - мобильный
