Зенитно-ракетный комплекс 9К37МБ «Бук-МБ» (Беларусь)

Зенитно-ракетный комплекс 9К37МБ «Бук-МБ» - это ЗРК противовоздушной обороны (ПВО) средней дальности, является продуктом модернизации ЗРК 9К37М1 «Бук-М1». Предназначен для борьбы с маневрирующими аэродинамическими целями на малых и средних высотах в критериях насыщенного радиопротиводействия, также поражения радиоконтрастных наземных и надводных целей. Головной создатель – ГНПО «Агат» (Минск, Белоруссия). Принят на вооружение в 2005 г. ЗРК 9К37МБ «Бук-МБ» в 2013 г. был принят на вооружение некими забугорными странами, а именно Азербайджанской Республикой. Энтузиазм к комплексу 9К37МБ «Бук-МБ» проявляют и ряд государств Африки, Южной Америки и Азии, нуждающихся в нынешних системах ПВО.

В рамках проведения модернизации ЗРК 9К37М1 «Бук-М1» был переведён на электрическую компонентную базу последнего поколения высочайшей степени интеграции с внедрением твердотельных устройств в высокочастотном (ВЧ) тракте, средств цифровой обработки сигналов и процессорных технологий. Это позволило уменьшить номенклатуру запасных частей, уменьшить габаритные размеры аппаратных модулей и понизить их энергопотребление. Применение особых алгоритмов обработки сигналов позволило сделать лучше тактико-технические свойства радиолокационной станции (РЛС) самоходной огневой установки, в том числе надежность. Появилась новенькая функция – автоматическая диагностика аппаратуры.

Повышена помехозащищённость РЛС, усовершенствована эргономичность комплекса, и сотворен интерфейс действенного обмена информацией с автоматическим командным пт 9С52М1РБ. В комплексе предусмотрены подсистемы обучения расчётов и моделирования боевой работы. Большей доработке подверглась электроника пт боевого управления (ПБУ) комплекса и самоходной огневой установки (СОУ). В итоге модернизации элементная база ПБУ и СОУ на 80% заменена на нынешнюю (программируемые логические интегральные схемы). В наименьшей степени доработки задели пуско-заряжающей установки, элементная база которой изменена на 20%. Средства обнаружения, сопровождения целей и запуска ракет комплекса обеспечивают эффективную работу в критериях радиоэлектронных помех, определение класса целей по их акустическому портрету, автоматическое сопровождение целей новейшей оптико-электронной системой (ОЭС), также применение всех типов зенитных управляемых ракет (ЗУР).

Состав комплекса 9К37МБ «Бук-МБ»

В состав аппаратуры комплекса 9К37МБ «Бук-МБ» включены нынешние системы цифровой связи и передачи данных, обеспечивающие надёжную связь меж элементами ЗРК и его сопряжение с автоматическими системами управления (АСУ) и РЛС. Элементы комплекса обустроены цифровой навигационной системой своей разработки предприятия, которая обеспечивает размещение боевых средств с внедрением данных от систем GPS, ГЛОНАСС, также в автономном режиме работы. В первый раз в состав ЗРК 9К37МБ «Бук-МБ» интегрированы средства автоматизации управления войсками в виде командно-штабных машин (КШМ) бригадного и дивизионного уровней. КШМ «Редут» обеспечивают автоматизацию коллективной работы должностных лиц штабов бригады и дивизионов, как на шаге подготовки (планирования), так и в процессе боевых действий. Оснащённые автоматической системой поддержки принятия решений и планирования боевых действий, КШМ позволяют существенно повысить оперативность управления (в 2–3 раза уменьшить цикл управления подчинёнными подразделениями) и на 10–15% повысить продуктивность их боевых действий.

В состав зенитно-ракетного комплекса 9К37МБ «Бук-МБ» входят последующие элементы: - пункт боевого управления (ПБУ) 9С470МБ содержит четыре плоскопанельных монитора индикаторов отображения боевой обстановки, новое коммуникационное оборудование и модернизированную систему навигации и топопривязки; - станция обнаружения целей (СОЦ) 9С18М1 «Купол-М1» (позже заместо неё в состав ЗРК введена трехкоординатная радиолокационная станция дециметрового спектра 80К6М, имеющая более высочайшие разведывательные способности и эксплуатационные свойства); - самоходная огневая установка (СОУ) 9А310МБ, оснащённая новым лазерным дальномером белорусской разработки; - пуско-заряжающая установка (ПЗУ) 9А39МБ.

Самоходная огневая установка 9А310 МБ Предназначение: ликвидирование воздушных целей, по данным ЦУ и в автономном режиме в данном секторе

Главные свойства СОУ 9А310 МБ Наибольшая скорость поражаемых целей, м/с 1200 Дальность обнаружения целей типа МиГ-29, км 95 Дальность захвата цели типа МиГ-29, км 85 Защита от активных шумовых помех, дБ 20 Оптикоэлектронная система - Автомат Дальность связи меж СОУ-ПЗУ (ПБУ), м 1000 (5000)

Пусковая заряжающая установка 9А39 МБ Предназначение: - подготовка и запуск ЗУР по сигналам управления СОУ; - самозаряжение, заряжание (разряжание) ЗУР; - ранспортирование и хранение 8 ЗУР.

Главные свойства ПЗУ 9А39 МБ Типы применяемых ЗУР - 9М38, 9М38М1,9М317 Время готовности к боевой работе - менее 3 с Всеохватывающая система диагностики - Есть, расширенная Система документирования боевой работы - есть Дальность связи меж ПЗУ и СОУ, м - 1000

Пункт боевого управления 9С470 МБ Предназначен для автоматического управления боевыми действиями озрдн «БУК МБ»

Главные свойства ПБУ 9С470МБ Количество сопровождаемых целей до 80 Цифровая карта местности - Есть Работа по баллистической цели - Есть Расчет зоны обнаружения РЛС СОУ - Есть Регистрация действий операторов - Есть Полный тренаж с СОУ и ВКП - Есть Количество имитируемых целей - до 80 Многофункциональный контроль автоматич. Формирования отчетов о работе - Есть

РЛС 80К6М Предназначение: - обнаружение, автоматическое сопровождение и измерение 3-х координат и характеристик движения воздушных целей (в том числе баллистических); - опознавание целей при помощи НРЗ; - определение пеленга постановщиков АПП; - выдача боевой РЛИ на сопрягаемые средства.

Тактико-технические свойства РЛС 80К6М Количество измеряемых координат 3 Частотный спектр дм Количество сопровождаемых целей >150 Период обзора места 5-10 секунд Разрешающая способность по дальности 500–600 м по азимуту 2,5–3,5° по углу места 7,6° Обнаружение баллистических целей - Да

Командно-штабная машина «Редут» Предназначение: автоматизация коллективной работы должностных лиц штаба в процессе управления на шаге подготовки и в процессе боевых действий

Состав АРМ АРМ-1 – начальника штаба бригады АРМ-2 – начальника оперативного отделения АРМ-3 – начальника разведки АРМ-4 – офицера-оператора

Главные свойства КШМ «Редут» Время включения – 5 минут Время непрерывной работы - 24 часа Напряжение электропитания – 380в 3ф Напряжение бортовой сети – 27в Потребляемая мощность – 2кВт Количество решаемых ОТЗ - расчетных 25* - информационных 6* - боевого управления 5* Тип ЛВС – Ethernet Скорость обмена данными – 100Мб/с Формат ЦКМ – SXF

Конфигураций в штатный состав и количество боевых машин ЗРК 9К37МБ «Бук-МБ» по сопоставлению с ЗРК 9К37М1 «Бук-М1» создателями ГНПО «Агат» не вносилось. В составе ЗРК 9К37МБ «Бук-МБ»: один ПБУ 9С470МБ, одна СОЦ 9С18М1 «Купол-М1», 6 СОУ 9А310МБ и 3 ПЗУ 9А39МБ, сведённых в 3 батареи. ЗРК 9К37МБ «Бук-МБ» может поражать не только лишь воздушные, да и наземные и надводные цели на дальности до 25 км.

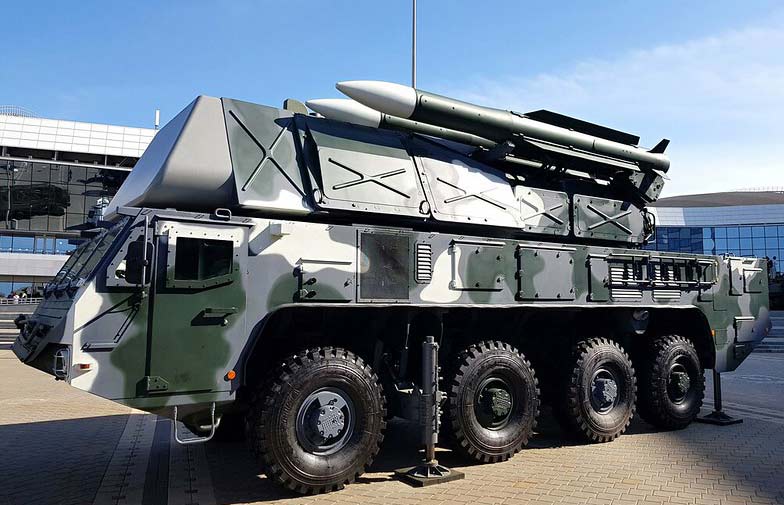

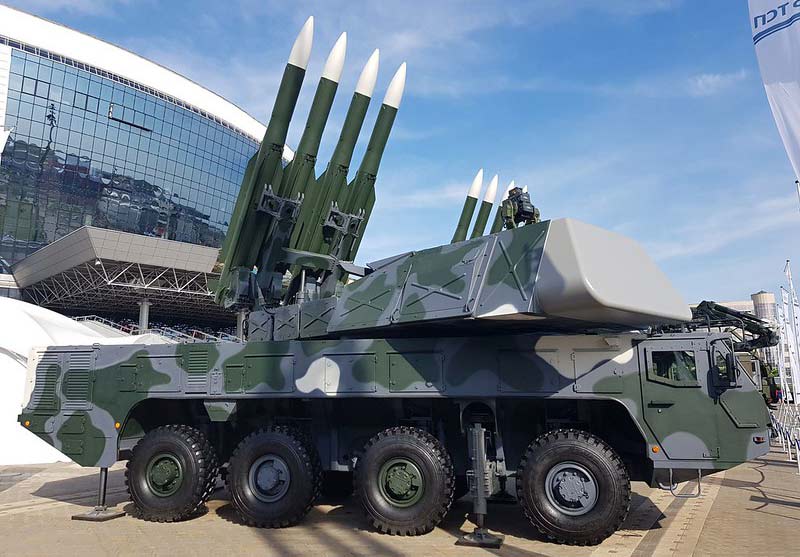

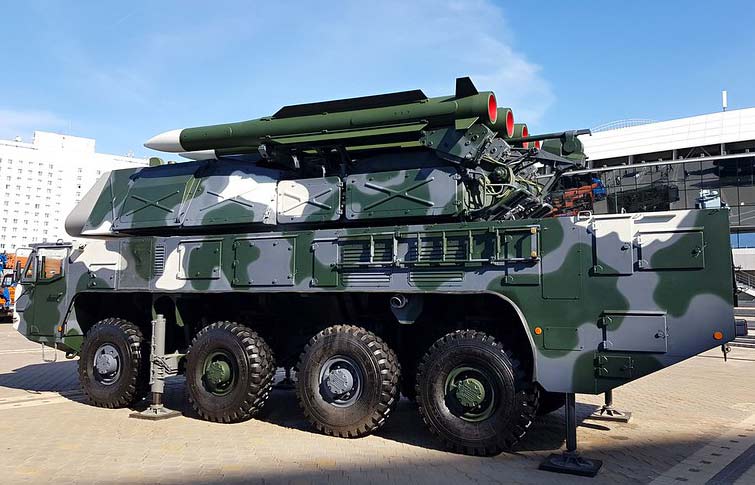

Модификации К модификациям ЗРК 9К37МБ «Бук-МБ» на 2022 г. относится ЗРК «Бук-МБЗК», улучшенная версия 9К37МБ «Бук-МБ» на вэдовом колёсном четырёхосном шасси МЗКТ-692250.

Тактико-технические свойства СОУ 9А310МБ Наибольшая скорость поражаемых целей, м/с 1200 Дальность обнаружения целей, км: – на высоте 3000 м;  - 80 – на высоте 100 м;  - 38 – на высоте 30 м.  - 25 Дальность захвата целей, км: – на высоте 3000 м;  - 60 – на высоте 100 м;  - 32 – на высоте 30 м.  - 23 Всеохватывающая система диагностики - есть Тренажёрно-имитационный комплекс - есть Оптико-электронная система, сопровождение - автомат Система документирования боевой работы - есть Возможность сопряжения с разными КП - есть Дальность меж СОУ-ПЗУ, м 1000
