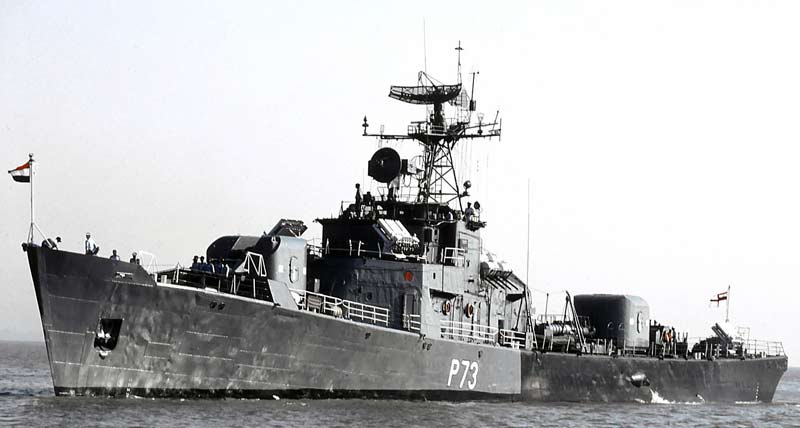

Малые сторожевые корабли проекта 159АЭ (СССР)

Малые сторожевые корабли проекта 159АЭ - это особый экспортный вариант для ВМС Въетнама, Индии и Сирии. Строились корабли на заводе №820 в г. Калининграде и на заводе №368 в г. Хабаровске. Головной СКР-95 вступил в строй ВМС Сирии в 1969 году. Всего выстроено сторожевых кораблей с 1969 г. по 1978 г. - 12 единиц. Вооружение кораблей проекта 159АЭ состояло из: - 2 спаренных стабилизированных 76-мм всеприменимых башенных артустановок АК-726 с длиной ствола 59 калибров. Располагались орудия одно в носовой части и одно в кормовой части корабля. Башни имели лёгкую броню шириной 5 мм, их недочетом являлась слабенькая вентиляция, заставляющая вести огнь при открытых лючках. Темп стрельбы составлял 40-45 выстрелов/мин. на ствол с следующим 3 мин. остыванием забортной водой, а живучесть ствола доходила до 3000 выстрелов. Заряжание стволов обойменное по 2 выстрела в каждой обойме, снаряжение обойм проводилось в ручную. Расчёт установки включал 9 человек (в том числе 4 на загрузке элеватора подачи). АУ с помощью удаленного привода Д-67 разворачивалась на лево либо на право на угол до 164° от походного положения, а вертикальный угол наведения - от -10° до +85°. Исходная скорость снаряда составляла 980 м/с, а дальность стрельбы по морской либо береговой цели - до 15 км при помощи корабельных средств обнаружения цели и наибольший потолок - до 11 км. Масса установки доходила до 26 тонн. Наводка артустановок осуществлялась автоматом с помощью удаленного управления и вручную. Для управления стрельбой 76-мм артиллерии устанавливался ПУАО совмещённый с РЛС МР-105 "Турель-59". - 1 трёхтрубного 533-мм торпедного аппарата ТТА-53-159АЭ с боезапасом из 3 противолодочных торпед СЭТ-65 в ТА. Торпедный аппарат оснащался центральным устройством для управления стрельбой по данным приобретенным от Угасал управления МГ-312 "Вычегда". - 1 быстроходного акустического охранителя (БОКА) для защиты от акустических торпед и мин. Их внедрение предусматривалось на скоростях 10…30 узлов при волнении моря до 7 баллов. - 2 бомбосбрасывателей и глубинных бомб ББ-1. Общий вес большой глубинной бомбы составлял 165 кг, а вес тротила 135 кг при длине в 712 мм и поперечнике 430 мм. Скорость погружения доходила до 2,5 м/с, а радиус поражения составлял от 8 до 20 метров. Бомба обеспечивала установку глубины взрыва от 10 до 210 метров. - 4 бомбомётных установок РБУ-2500 "Смерч" с 16 направляющими расположенными попарно в носовой и кормовой части, с дальностью стрельбы 500-2500 метров, глубиной поражения 350 м, использовались бомбы РГБ-25. Наводка установки выполнялась автоматом от ПУСБ "Смерч" по данным Угасал управления МГ-312 "Вычегда" для прицельного бомбометания, а заряжание — вручную. В комплектацию системы "Смерч" заходила также реактивная бомба-ориентир "Свеча", созданная для обозначения места обнаружения подводной лодки. она имела весогабаритные и баллистические свойства, подобные РГБ-25. Система управления огнем всеприменимой 76-мм артиллерии состояла: Из устройства управления артиллерийским огнём (ПУАО) "Турель-59" в состав которого входили: - центральный автомат стрельбы Д-67 (счетно-решающий устройство), который на базе поступавших данных от РЛС управления МР-105 "Турель" управлял 2 установками выдавая углы вертикальной и горизонтальной наводки 76-мм артиллерии. - система гиростабилизации "Элемент", которая обеспечивала стабилизацию артустановок 76-мм калибра при качке. - Аппаратура селекции подвижных целей и помехозащиты. Основным средством целеуказания служила РЛС общего обнаружения "Фут-Н". После получения целеуказания цель бралась на сопровождение стрельбовой РЛС МР-105 "Турель". РЛС управления стрельбой МР-105 "Турель" дециметрового спектра волн позволяла определять дальность и аккомпанировать надводные, воздушные и береговые цели для управления стрельбой орудий всеприменимого 76-мм калибра. РЛС автоматом аккомпанировала цели на дальности до 55 км и позволяла проводить селекцию подвижных целей, также обеспечивала помехозащищённость системы управления артиллерийским огнём. Корабли оснащались РЛС целеуказания "Фут-Н", РЛС навигации "Дон", Угасал радиального обзора "Геркулес" и Угасал управления противолодочным орудием МГ-311 "Вычегда", радиопеленгатором АРП-50Р, БИУС "Планшет-59". РЛС целеуказания «Фут-Н» дециметрового спектра волн позволяла обнаруживать воздушные и надводные цели и передавать данные о них в систему управления стрельбой 76-мм автоматов. РЛС обнаруживала воздушную цель на дальности до 150 км. РЛС навигации "Дон" 3 - сантиметрового спектра волн предназначалась для освещения навигационной обстановки и решения навигационных задач и позволяла определять при радиальном обзоре дальность до цели типа крейсер до 25 км и до воздушной цели до 50 км. Антенный пост РЛС располагается на мачте. Угасал радиального обзора "Геркулес" с подкильной антенной расположенной в подводном обтекателе (ПО), которая работала в режимах эхо – и шумопеленгования. Станция обладала помехоустойчивостью и могла применяться на огромных скоростях хода корабля. Угасал управления противолодочным орудием МГ-311 "Вычегда", работала в секторном режиме. Антенна станции монтировалась в подкильном обтекателе (ПО). Угасал обеспечивала сопровождение подводной лодки в режимах эхо- и шумопеленгования на дальности от 8 до 18 км. Радиопеленгатор АРП-50Р предназначался для определения места по радиомаякам в тёмное время суток и при нехороший видимости. Антенна (рамка) радиопеленгатора располагалась на мачте. Пеленгатор работал в спектре длинноватых и средних волн. БИУС "Планшет-59" - боевая информационно-управляющая система, созданная для координации работы корабельных средств освещения обстановки, отображения её на планшетах, обработки инфы, определения частей движения целей. При всем этом обеспечивалось одновременная обработка данных по 4-5 надводным и 7-9 воздушным целям. Тактико-технические данные проект 159АЭ Экипаж: 98 человек (9 офицеров) Водоизмещение:  стандартное 950 тонн, полное 1100 тонн Длина большая: 81,8 метра Длина по КВЛ: 78,4 метров Ширина большая: 9,2 метра Ширина по КВЛ: 8,7 метра Высота борта в носу: 8,4 метра Высота борта на миделе: 5,5 метра Высота борта в корме: 3,4 метра Осадка по корпусу: 2,85 метра Осадка с обтекателем Угасал: 5,8 метра Силовая установка: 2 газовые турбины М-2 по 15 000 л.с., 1 дизель 61Б 6 000 л.с., 2 винта ФШ, 1 винт РШ, 2 руля, 2 подруливающих устройства Скорость хода: полная 32 узла, финансовая 14 узлов Дальность плавания: 2000 миль при 14 узлах Мореходность: до 4 баллов по применению орудия Автономность: 10 суток Вооружение:  . артиллерийское: 2х2 76-мм автомата АК-726 с ПУАО "Турель-59" от РЛС МР-105 "Турель" торпедное: 1х3 533-мм ТА ТТА-40-159АЭ, 3 противолодочных торпеды СЭТ-65 противолодочное: 2 бомбосбрасывателя и бомбы ББ-1, 4 бомбомёта РБУ-2500 с ПУСБ "Смерч" и 256 бомб РГБ-25. гидроакустическое: 2 Угасал подкильные "Геркулес" и МГ-311 "Вычегда" радиотехническое: 1 РЛС "Фут-Н", 1 БИУС «Планшет-59». навигационное:  1 НРЛС "Дон", 1 радиопеленгатор АРП-50Р, 1 лаг, 1 эхолот, 1 гирокомпас "Курс",

Источник: dogswar.ru
