Пистолет Heckler & Koch VP70M (Германия)

Пистолет Heckler & Koch VP70M – самозарядный пистолет уникальной конструкции, многие части которого сделаны из пластмассы – был представлен компанией «Heckler & Koch» в 1970 г. Модель VP70M (Militar - «военный») с примкнутым прикладом, в качестве которого употребляется пластмассовая кобура, может вести огнь очередями по три выстрела с темпом стрельбы 2200 выстрелов за минуту, емкость магазина – 18 патронов. Количество подвижных частей пистолета сведено к минимуму, он состоит из 4 рабочих частей. Пистолет рассчитан на 30 тыщ выстрелов. Рамка выполнена из пластика (одна из первых моделей пистолетов с пластмассовой рамкой), усилена сталью и отлита вкупе с опорой, на которой закреплен недвижный ствол. Комфортная форма ручки припоминает винтовку G3 той же конторы. Модель VP707 (Zivil – «гражданский») не имеет приспособления для крепления приклада, может вести только одиночный огнь и отличается дизайном ручки.

Пистолет Heckler & Koch VP70M действует как самозарядный пистолет. Автоматика действует по схеме отдачи свободного затвора. Чтоб отсоединить магазин, необходимо отвести вспять защелку, расположенную на основании магазина. При вкладывании оснащенного магазина должна сработать защелка. Для постановки пистолета на боевой взвод отвести затвор вспять до конца и потом отпустить. Верхний патрон захватывается и досылается в патронник, а зацеп выбрасывателя заскакивает в кольцевую проточку гильзы. Положение выбрасывателя указывает на наличие патрона в патроннике. Пистолет находится в неопасном положении, потому что он не стоит на боевом взводе.

Самовзводный спусковой механизм имеет необыкновенную конструкцию. При нажатии на линейно передвигающийся спусковой крючок спусковая тяга соскакивает с пружинного ударника, который движется вперед и разбивает капсюль патрона. При движении затвора вспять под действием отдачи спусковой крючок разобщается с ударником. После того как спусковой крючок отпущен, еще одно нажатие на него принуждает ударник отступить вспять: спусковая тяга соскакивает и боек ударника разбивает капсюль последующего патрона. Этот тип ударного механизма очень прост, доп предохранительные защелки, как и на револьверах, не предусмотрены. По израсходовании всех патронов затвор останавливается в фронтальном положении. Для возобновления стрельбы необходимо воткнуть оснащенный магазин и отвести затвор вспять, чтоб дослать патрон в патронник.

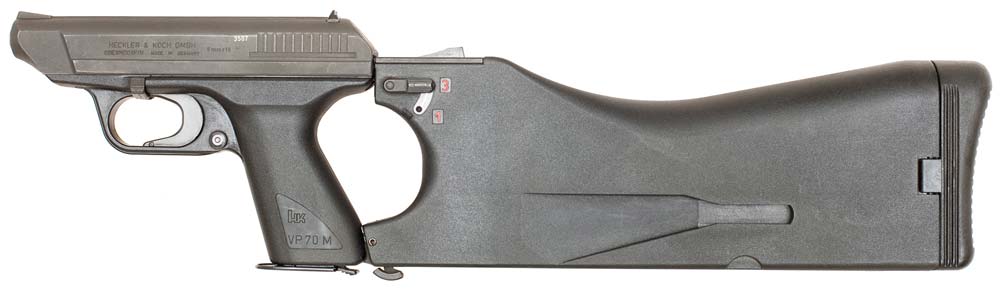

Важную роль у модели Heckler & Koch VP70M играет приклад-кобура, которая обеспечивает комфортное ношение пистолета. С помощью ременной петли пистолет может носиться на поясном ремне с хоть какой стороны либо подмышкой с ручкой, направленной вперед либо вспять. Кобура может примыкаться к пистолету, превращая его таким образом в малый пистолет-пулемёт. На ней имеется переводчик режимов огня, позволяющий вести огнь одиночными выстрелами либо очередями по три выстрела при каждом нажатии на спусковой крючок. Переводчик установлен в фронтальной части приклада-кобуры на левой стороне. Нижнее положение соответствует одиночному огню, верхнее – стрельбе очередями. При всем этом особый выступ повлияет на механизм ударника, обеспечивая выстрел без доп отпускания и нажатия спускового крючка. Чтоб примкнуть кобуру к пистолету, необходимо переводчик огня установить в нижнее положение, другими словами для стрельбы одиночными выстрелами, и надавить на защелку в нижней части кобуры. В задней части пистолета находятся два паза, в которые кобура вставляется и фиксируется защелкой.

Пистолет Heckler & Koch VP70M не получил ожидаемого компанией широкого признания, но модель VP70M была куплена рядом африканских государств, а модификация Z – полицейскими службами некоторых стран.

Разборка: 1. Извлечь магазин, отвести вспять затвор и убедиться в отсутствии патрона в патроннике. Отпустить затвор. 2. Надавить вниз затворную задержку (над спусковой скобой), отвести затвор вспять, приподнять его и отпустить вперед. 3. Ударник снимается поворотом втулки на 90 градусов по часовой стрелке. Предстоящая разборка не требуется.

Тактико-технические свойства Heckler & Koch VP70M Патрон – 9х19 мм. Механизм работы – отдача свободного затвора, самозарядный / автоматический. Питание – коробчатый магазин емкостью 18 патронов. Масса – 823 г (неснаряженный). Длина орудия – 204 мм/545 мм (с прикладом). Длина ствола – 116 мм. Нарезы – 6 нарезов (правосторонние). Прицелы – мушка и целик. Исходная скорость пули – 360 м/с. Темп стрельбы – 2200 в/мин (VP70M). Действенная дальность стрельбы – 150 м.
