Ручной противотанковый гранатомет 6Г1 РПГ-7 (СССР)

Ручной противотанковый гранатомет 6Г1 РПГ-7 предназначен для борьбы с танками, боевыми машинами пехоты, бронетранспортерами, самоходными артиллерийскими установками и другими бронированными объектами противника, поражения живой силы, находящейся в легких полевых укрытиях и укрытиях городского типа. Принят на вооружение в 1961 году. Конструктивно РПГ-7 представляет собой гладкоствольное безоткатное орудие неоднократного деяния, созданное для прицельной стрельбы по бронированным целям.

Высочайшие боевые свойства достигаются, с помощью реактивного принципа движения гранаты и использованию в ней боевого заряда кумулятивного деяния. Реактивный принцип движения обеспечивает стрельбу достаточно тяжёлыми гранатами фактически без отдачи, а кумулятивный заряд - высшую пробивную способность на всей дистанции полёта гранаты, очевидно, при условии её попадания в цель.

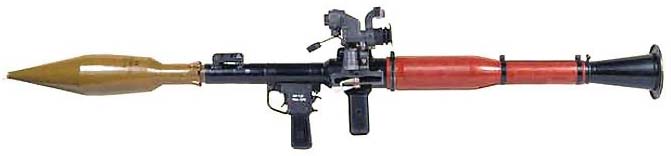

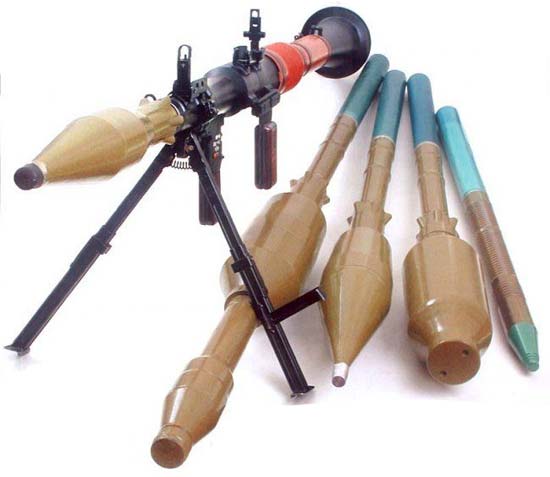

Устройство 6Г1 РПГ-7 очень обычное. Он состоит из открытой пусковой трубы (ствола) с ручками для удержания, ударно-спускового механизма с предохранителем, бойкового механизма, прицельных устройств. Для десантников выпускается раскладной (десантный) вариант - РПГ-7Д, у которого, не считая того, имеется механизм блокировки. Для стрельбы из РПГ-7 могут употребляться выстрелы ПГ-7В, ПГ-7ВМ, ПГ-7ВЛ, ПГ-7ВР. Выстрелом, применительно к оружию данного типа, принято именовать саму отстреливаемую гранату вкупе с присоединённым к ней пороховым зарядом, созданным для сообщения требуемой исходной скорости.

В состав конкретно гранаты входят: головная часть с кумулятивным зарядом ВВ, взрыватели головной и донный, реактивный движок, механизм самоликвидации, перьевые стабилизаторы. При выстреле от удара бойка по капсюлю срабатывает ударный состав, и происходит возгорание порохового заряда. Образовавшиеся пороховые газы разрывают картонную оболочку порохового заряда, проталкивают через сопло пенопластовый пыж и с большой сокростью вытекают наружу, образуя реактивную тягу. Во избежание поражения реактивной струёй стрелка и находящихся вблизи людей пусковая труба гранатомёта располагается и удерживается на плече таким образом, чтоб обеспечить выброс газов вспять в неопасном направлении.

Истекающие пороховые газы, проходя через турбинку, присваивают гранате вращательное движение и выталкивают её из канала ствола со сокростью 120-140 м/с. Сразу воспламеняется пиротехнический состав самоликвидатора, происходит накол капсюля-воспламенителя, и начинается горение замедлительного состава реактивного мотора гранаты. После вылета гранаты из канала ствола под действием центробежных сил и набегающего воздушного потока раскрываются перья стабилизатора, которые присваивают ей устойчивость в полёте. На расстоянии 2,5-18 м от дульного среза завершается далекое взведение взрывателя, и на расстоянии, неопасном для стреляющего, воспламеняется пороховой заряд маршевого реактивного мотора. Скорость гранаты возрастает до 300 м/с, и дальше она летит по инерции. При встрече гранаты с преградой (целью) срабатывает головной пьезоэлектрический взрыватель, происходит взрыв боевого заряда. При взрыве появляется кумулятивная струя, которая пробивает броню, уничтожает находящуюся за ней живую силу, разрушает технические устройства и воспламеняет горючие материалы.

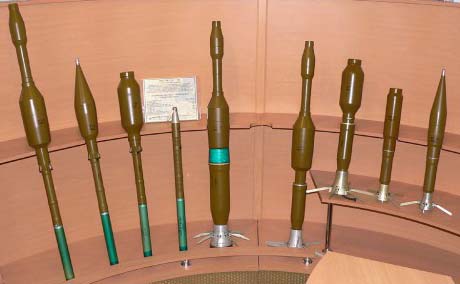

Если лимонка не повстречалась с целью либо произошёл отказ частей головного взрывателя, то по истечении 4-6 секунд срабатывает самоликвидатор. Стрельба делается выстрелами ПГ-7В и ПГ-7ВМ с надкалиберной кумулятивной гранатой. Невзирая на обилие имеющихся выстрелов для РПГ-7, они все имеют родственную структуру и отличаются только типом и строением головной части.

Для ведения прицельной стрельбы употребляется механический (открытый) прицел либо прицел оптический. Механический прицел имеет главную мушку, используемую для стрельбы при температуре ниже 0°С и доп мушку - при температуре выше 0°С. Главным прицелом является оптический - ПГО-7В-3, созданный для наблюдения за целью, определения дальности, наводки гранатомёта и поправки огня. Оптический прицел имеет оптическую систему с кратностью роста 2,7 и сетку прицела со шкалой углов прицеливания (горизонтальные полосы) на дальности 200, 300, 400, 500, шкалой боковых поправок (вертикальные полосы) с ценой 1-го деления 0-10 тысячных, дальномерной шкалой с шагом конфигурации дальности до цели, равным 100 м.

Гранатомёт РПГ-7 может оснащаться ночными прицелами первого поколения (такими как спец гранатомётным ночным прицелом ПГН-1, либо всеприменимым ночной прицел НСПУМ (изделие 1ПН58)) либо ночными прицелами второго поколения НСПУ-3. У гранатомёта с ночным прицелом дополнительно вводится механизм светоблокировки, исключающий засветку прицела пламенем личного выстрела.

Сейчас РПГ-7 является ветераном посреди более выдающихся образцов ручного орудия. Конструкция его оказалась так успешной, что после принятия на вооружение он фактически никогда не подвергался сколь-нибудь значимым доработкам, хотя и применялся в вооружённых силах более пятидесяти государств. В тропических зарослях, горах, в пустынной местности и населённых пт - везде он показал эффективную и надёжную работу. Серьёзной мерой противодействия гранатомётам явилось создание частей динамической защиты. Для борьбы с таковой защитой у РПГ-7 имеется выстрел ПГ-7ВР тандемного типа, не считая того, достаточно удачно в данном случае может применяться серийная стрельба, когда при первых выстрелах срывается доп защита, а при следующих - уже пробивается незащищённая броня.

Боевые свойства 6Г1 РПГ-7 Калибр, мм 40 Масса, кг 6,3 Длина, мм 950 Дальность прямого выстрела, м до 700 Прицельная дальность, м до 550 Бронепробиваемость, мм (под углом 60° к нормали) до 750 Масса гранаты, кг 2-4,5 Исходная скорость гранаты, м/с 112-145 Калибр головной части гранаты, мм 40-105
