Автомат ТКБ-09 (СССР)

5,45-мм автомат ТКБ-09 разработан в Тульском ЦКИБ СОО ведущим конструктором Г.А. Коробовым. Одной из первых его разработок является автомат по схеме Bull-Pup, с эскизным проектом которого он выступил в октябре 1946 года на конкурсе проектов автоматов в числе шестнадцати конкурсантов. Схема сборки Bull-Pup состоит в том, что магазин с патронами размещается перед ручкой управления орудием. Применительно к автомату это при постоянной длине ствола позволяет уменьшить длину орудия приблизительно На 200 мм. Этот автомат был газоотводного типа с запиранием канала ствола перекосом затвора. Сушествует мировоззрение, что это был 1-ый в мире эталон Bull-Pup. Сам Коробов шутя гласил, что коль скоро это 1-ый в мире Bull-Pup, то называться он должен «тул-пап».

Стрельбовые тесты образцов проходили в декабре 1946 года. По результатам конкурса 1-ое место никому присуждено не было, 2-ое место занял Рукавишников, Коробов был последующим. В предстоящем Коробов стал, если гласить об автомате, жестким поборником полусвободного запирания канала ствола. Идеи Коробова поддерживали теоретики ЦКБ-14, считавшие, что газоотводная схема автомата АК-47 не позволяет кардинально понизить рассеивание и трудозатратность производства автомата.

Сравнительные тесты автомата Коробова ТКБ-454 и АК-47 проявили, что автомат Коробова превосходил автомат АК-47 по кучности стрельбы, ведущейся натренированными стрелками, в 1.3-1.9 раза.

На конкурсе в 1955 году в жесточайшей конкуренции сошлись два автомата: Коробова ТКБ-517 с полусвободным затвором и АКМ. На этих испытаниях малотренированные стрелки, ведя стрельбу очередями лежа с упора из ТКБ-517, демонстрировали результаты лучше, чем из АКМ. По надежности деяния ТКБ-517 отвечал данным требованиям.

В итоге автомат АКМ проигрывал соревнование. Но, невзирая на приемущество ТКБ-517 над АКМ по многим показателям, в том числе по кучности стрельбы и в два раза наименьшей трудозатратности, предпочтение на аппаратном уровне было отдано менее удачному автомату Коробова, а испытанному несколькими годами эксплуатации в войсках автомату с газоотводной схемой.

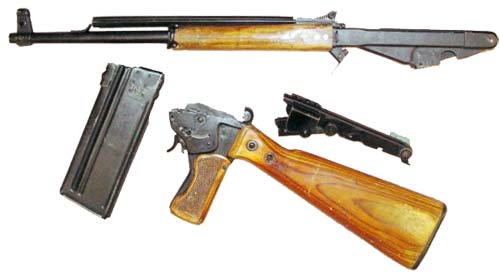

Продолжая напористо трудиться над автоматом с полусвободным затвором, Коробов стремился к предстоящему упрошению конструкции. Примером этому является его автомат ТКБ-09. Он имеет совсем необыкновенную конструкцию полусвободного затвора, который состоит из 2-ух деталей — боевой личинки и качающегося на ней коромысла. Свободному перемешению боевой личинки в направлении отката в исходный момент препятствует коромысло с роликом на конце, упирающееся в наклонную поверхность перемычки в затворной коробке. В исходный момент угол меж продольной осью личинки и коромыслом близок к 180 градусам. При откате боевой личинки маленькое продольное её передвижение приводит к большенному угловому передвижению громоздкого коромысла. Такое взаимодействие делает так именуемую приведенную массу личинки, что замедляет её откат.

Возвратимая пружина спиральная, находится в металлической трубке, расположенной вдоль высшей части ствола. Ударно-спусковой механизм куркового типа размешен в отъёмной ручке. С левой стороны коробки ударно-спускового механизма находится поворотный флаг. Поворот флага по ходу часовой стрелки до упора соответствует стрельбе очередями. При повороте флага до упора в оборотном направлении орудие устанавливается на предохранитель. Для ведения одиночного огня флаг устанавливается в среднем положении.

Питание патронами осуществляется из прямого мапиина на 30 патронов, располагаемых в шахматном порядке с двухрядным выходом. Под стволом находится длинноватое древесное цевье. Приклад автомата ТКБ-09, также древесный, крепится к тыльной части железной базы ручки 2-мя трубчатыми заклепками. Прицел секторного типа. Мушка, регулируемая по высоте и сторонам, защищена боковыми щечками от ударов.

Главные свойства ТКБ-09 Калибр ствола, мм 5,45 Исходная скорость пули, м/с 890 Масса автомата с магазином без патронов, кг 2,48 Длина автомата, мм 860 Тип патрона 5,45x39 Длина ствола, мм 405 Темп стрельбы, выстр/мин. 600-850 Емкость магазина, патр. 30
