Буксируемый миномет MO-120-RT-61 (Франция)

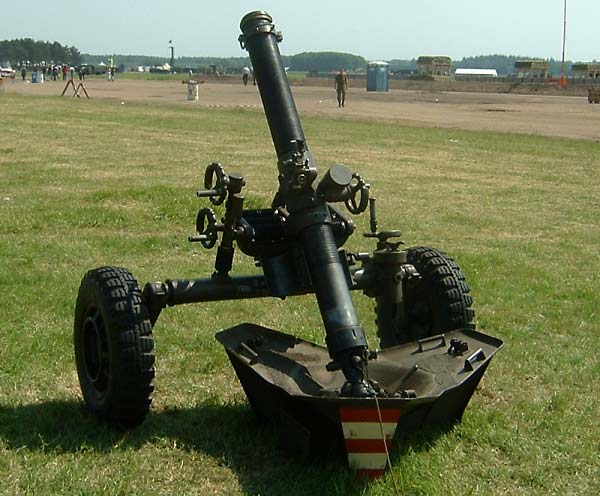

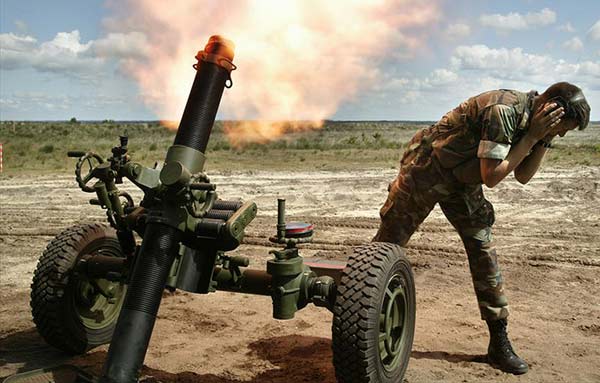

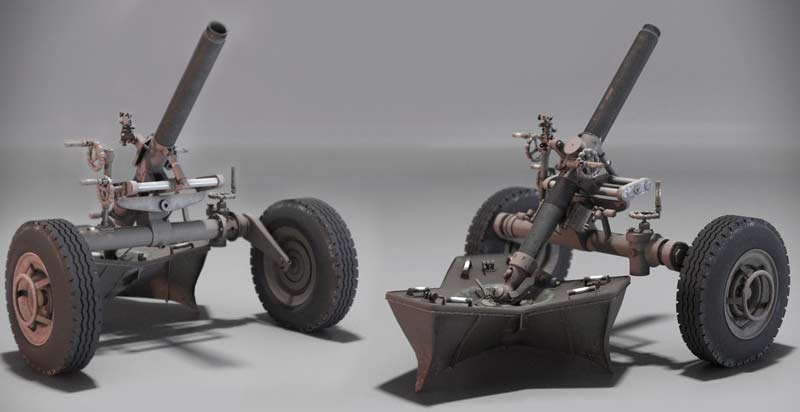

MO-120 RT (заводское обозначение) либо MO-120-RT-61 - это тяжкий 120-мм буксируемый миномет, разработанный французской компанией «Thomson-Brandt» сначала 1960-х годов. Выполнялся компаниями Thales, TDA Armements (Франция), Thomson-CSF / Daimler Benz Aerospace (Германия), Hotchkiss Brandt (Нидерланды), Howa (Япония). На вооружение французской армии миномет поступил в 1973 году. "RT" в обозначении миномета значит rayé, tracté (нарезной, буксируемый). Миномет MO-120-RT-61 в текущее время употребляется французской армией (где он имеет маркировку RT F1 либо Mortier de 120mm Rayé Tracté Modèle F1 - «120-мм нарезной буксируемый миномет, модель F1»), также был продан более чем 24 забугорных государств либо делается по лицензии в различных странах. MO-120-RT-61 выпускается артиллерийскими подразделениями, где он дополняет 155-мм артиллерию, либо пехотными частями в некоторых странах. В системе соединили несколько уникальных решений - нарезной ствол, готовые выступы на ведущем пояске снаряда (мины), пороховой заряд на особенном зарядном устройстве, вылетающем из ствола совместно со снарядом. Миномет MO-120-RT-61 построен по жесткой схеме «реального треугольника», состоит из ствола с казенником, лафета с колесным ходом и опорной плиты. Ствол имеет длину 15 калибров (больше не допускала дульнозарядная схема), в канале ствола выполнено 40 нарезов, для наилучшего остывания на наружной поверхности ствола выполнено оребрение. Стреляющий механизм позволяет создавать выстрел наколом (при жестком положении бойка) либо спуском (с взведением и спуском бойка). Лафет собран на поперечной трубчатой опоре, оснащен винтообразными подъемным и поворотным механизмами, механизмом горизонтирования, кронштейном для прицела, неотделяемым двухколесным боевым ходом с торсионным подрессориванием. Колеса - с авто шинами. Ствол крепится на лафете через обойму с амортизатором. Оптический минометный прицел оснащен уровнями. Опорная плита - большая, треугольная, с развитыми лемехами, позволяет вести огнь с хоть какого грунта. В ее центральной части помещен крутящийся узел с опорной чашей для пяты казенника. Миномет буксируется 0,25-тонным автомобилем либо колесной бронемашиной. Для буксировки на дульную часть ствола надевается шкворневая лапа.

БОЕКОМПЛЕКТ

В боекомплект миномета MO-120-RT-61 входят осколочно-фугасная, осколочно-фугасная активно-реактивная, осветительная мины. На самом деле, мина представляет собой остроконечный артиллерийский снаряд с готовыми выступами на ведущем пояске и с головным взрывателем. Стабилизация вращением делает ненадобным перьевой стабилизатор, его поменяло отъемное зарядное устройство с капсюлем-воспламенителем и огнепередаточными отверстиями, на трубку устройства надеваются заряды в кольцевых картузах - до 7 штук. Французы, обширно экспериментировавшие с «нарезными» снарядами еще сначала XX века, полностью использовали их плюсы в данной системе: огромное удлинение корпуса, возможность выполнить стены схожей толщины по длине, получить более равномерное осколочное поле. При одновременном увеличении количества взрывчатого вещества вырастают и скорость разлета осколков, и фугасное действие мины. Выстрел собирается на позиции. Была разработана также «противоброневая» активно-реактивная мина с готовыми томными осколками, способными типо пробить 12-мм броню на дальности 1,5 м от точки взрыва и позволяющая вести борьбу с легкобронированными машинами.

Обратная СТОРОНА Плюсов

Миномет MO-120-RT-61 (F.I) получил признание, оказался популярен, а именно, у парашютно-десантных подразделений благодаря способности переброски и десантирования разными средствами. Не считая французской армии MO-120-RT-61 поставлялся за предел - к примеру, в Норвегию и Японию. В Турции создание его копии под обозначением HY-12 «Tosam» организовала компания МКЕК. Нарезной миномет существенно превосходит обыденные гладкоствольные такого же калибра по дальности и кучности стрельбы, продуктивности поражения целей. Но за это приходится рассчитываться массой миномета и усложнением работы расчета. При дульнозарядной схеме нарезной ствол и готовые выступы мины требуют большой сноровки от заряжающего - ему необходимо не только лишь поднять тяжкий выстрел на подходящую высоту, да и скооперировать выступы пояска мины с нарезами ствола. Логично, что расчеты часто возят с собой... табуретку, которую подставляют заряжающему под ноги. При таком заряжании очень трудно выдержать заявленную боевую скорострельность в 10-12 выстр./мин. Стрельба вращающимся снарядом при наибольших углах возвышения не всегда эффективна - «перестабилизированный» снаряд может не успеть «опрокинуться» на линии движения и падать будет донной частью вперед.

САМОХОДНЫЙ ВАРИАНТ

В 1985 году компания «Лор» представила под обозначением VPX-40M самоходный вариант миномета F.1 на легком гусеничном бронированном шасси VPX-5000. Но этот самоходный миномет остался опытным. Через полтора десятилетия на новеньком подъеме волны энтузиазма к минометам был представлен 120-мм миномет 2R2M (Rifle Recoiled, Mounted Mortar, т.е. «нарезной миномет с противооткатными устройствами для установки на носитель»), ставший развитием МО-120-RT-61. Миномет был представлен французской компанией «Томсон Брандт Армамент», наследником «Hotchkiss Brandt», потом - «Thomson»-DASA (TDA), сначала как база самоходной минометной системы, потом и в буксируемом варианте. Свойства MO-120-RT-61 Масса, кг 582 Длина ствола, мм 2800 Расчёт, чел. 4 стрелка, 2 механика Снаряд- 120 мм минометные мины эталона НАТО Калибр, мм 120 Лафет - колёсная Угол возвышения 30-85° Угол поворота +/-14° от оси Скорострельность, выстрелов/мин 6-10 Прицельная дальность, м 8000 м с реактивным снарядом 13000 м
