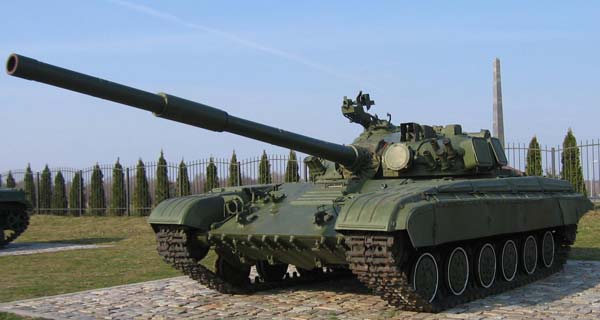

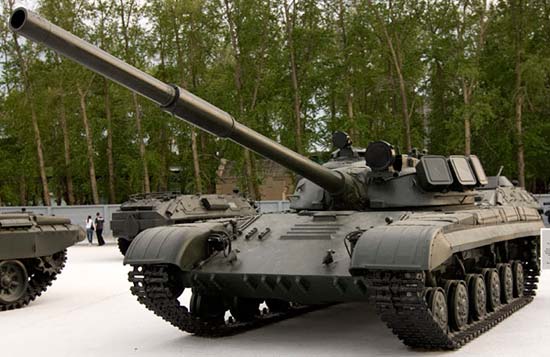

Основной боевой танк Т-64 (СССР)

03 июль 2025, Четверг
4
0
Основной боевой танк Т-64 - это 1-ая боевая машина второго поколения послевоенных русских танков. Начальная концепция танка была разработана основным конструктором КБ-60 в Харькове А.А.Морозовым в 1953 году. При всем этом тактико-технические свойства танка сопоставлялись с чертами уже устаревающего танка Т-54, принятого на вооружение в 1946 году. Сущность же концепции состояла в том, чтоб прирастить огневую мощь без конфигурации калибра пушки, также усилить на 10% броневую защиту и подвижность. Масса же танка должна была остаться в границах 36 т. Стоит особо отметить, что неотъемлемой частью концепции являлась разработка для танка мотора совсем новейшей конструкции.

1-ые серийные танки Т-64 сошли с сборочного потока ХЗТМ имени Малышева (завод №75) в октябре 1963 года. На сентябрь 1964 года были выпущены 54 танка, а к 1 декабря 1965 года — 218 машин. Фактически все эти танки поступили в опытную эксплуатацию в 41-ю гвардейскую танковую дивизию, дислоцировавшуюся в Чугуеве, неподалеку от Харькова. Это позволяло оказывать военным первоклассную фабричную помощь очень нужную им при освоении новых, сложных, капризных и ненадежных машин.

Танк был принят на вооружение постановлением Совмина СССР от 30 декабря 1966 года под обозначением Т-64. Массовое создание производилось на заводе №75 в Харькове прямо до 1987 гола.

Сборка танка Т-64 - обычная, с кормовым расположением МТО. Корпус сварен из катаных броневых листов, расположенных в носовой части под большенными углами наклона. Борта корпуса — вертикальные, в средней части имеют выштамповку для роста внутреннего объема и установки башни. Башня представляет собой фасонную отливку из броневой стали, к высшей части которой приварена крыша. Наибольшая толщина брони по горизонтальной составляющей (по западным данным) добивается у корпуса — 815 мм. у башни — 460-627 мм. В лобовой части корпуса и башни использована комбинированная защита.

В башне танка установлена 115-мм гладкоствольная пушка Д-68 стабилизированная в 2-ух плоскостях. Стабилизатор — электрогидравлический 2Э18 «Сирень». Боекомплект состоит из 40 выстрелов раздельно-гильзового заряжания, из которых 30 находится в конвейере механизма заряжания в L-образных кассетах. Снаряды размещены в кассетах горизонтально «головами» к оси вращения. Заряды с отчасти сгорающей гильзой установлены вертикально, металлическими поддонами ввысь. Обитаемая часть боевого отделения танка разделена от сборочного потока специальной кабиной, вращающейся совместно с башней. Для перехода механика-водителя в боевое отделение нужно с каркаса механизированной укладки две кассеты. В кормовой части башни смонтирован механизм заряжания гидроэлектромеханического типа. В боекомплекте имеются снаряды 3-х типов; осколочно-фугасные, бронебойно-подкалиберные и кумулятивные. После нажатия наводчиком кнопки избранного боеприпаса на пульте управления механизма заряжания происходит поворот сборочного потока, извлечение кассеты из боеукладки, разворот снаряда и заряда в линию и досылание их в казенник. После выстрела механизм улавливания захватывает поддон и укладывает его в освободившийся лоток сборочного потока. Благодаря использованию механизма заряжания скорострельность пушки Д-68 добивается 10 выстр./мин. Другие 10 выстрелов размешены в баке-стеллаже в немеханизированной укладке и созданы для резвого пополнении сборочного потока.

Для стрельбы из пушки употребляется дневной монокулярный стереоскопический прицел-дальномер ТПД-43Б с независящей стабилизацией поля зрения в вертикальной плоскости. Он действует по принципу совмешения изображений — луч из левой оптическои ветки попадает на нижнюю часть, а из правой — на верхнюю. Совместив изображения, наводчик получает расстояние до цели. Прицел-дальномер обеспечивает измерение дальности в спектре 1000-4000 м. Для стрельбы ночкой употребляется злектронно-оптический монокулярный перископический ночной прицел ТПН-1-432. Головка ночного прицела не имеет бронировки и в дневное время снимается и укладывается в башне за сидением наводчика. Выходное окно прицела при всем этом запирается броневой крышкой. Для работы с ночным прицелом имеется ИК-осветитель Л-2АГ, установленный слева от пушки.

Над сидением командира танка в крыше башни имеется командирская башенка с лючком. В командирской башенке установлены два устройства наблюдения ТНП-160 и командирский устройство наблюдения ТКН-3. На командирской башенке установлен ИК-осветитель командирского устройства наблюдения ОУ-3ГК. В распоряжении механика-водителя имеется устройство ночного видения ТВН-2БМ и обогреваемый призменный дневной устройство наблюдения ТНПО-168 у наводчика — перископический устройство ВНМ. Вспомогательное вооружение танка состоит из спаренного 7,62-мм пулемета ПКТ с боекомплектом 2000 патронов.

Силовая установка танка Т-64 состоит из мотора 5ТДФ — 5-цилиндрового, рядного, горизонтального, двухтактного, турбопоршневого дизеля жидкостного остывания с прямоточной продувкой, поршневым газораспределением, встречнодвижущимися поршнями и обоесторонним отбором мощи. Мощность мотора составляет 700 л.с. при 2800 об/мин.

Траснсмиссия танка механическая, состоит из 2-ух агрегатов (бортовых коробок передач), в каждом из которых конструктивно объединены планетарная коробка и бортовой редуктор. Коробка содержит четыре планетарных ряда и 6 фрикционных частей управления. 1-ый и 2-ой планетарные ряды выполнены присоединенными (малогабаритная структура), все фрикционные элементы работают в масле с трением «сталь по металлокерамике». Приводы управления коробкой — гидромеханические.

Ходовка применительно к одному борту состоит из 6 сдвоенных легких опорных катков из дюралевого сплава с внутренней амортизацией, 4 одинарных поддерживающих катков, ведущего колеса заднего расположения и направляющего колеса. Подвеска персональная торсионная. В узлах подвески 1-, 2- и 6-го опорных катков смонтированы гидравлические телескопические рессоры. Гусеницы железные мелкозвенчатые с параллельным РМШ шириной 540 мм и 78 — 79 траками в каждой.

Для усиления зашиты бортов танка от кумулятивных снарядов и уменьшению запыленности при движении, начиная с 1967 года на танке стали устанавливаться съемные дюралевые (по три на борт) и несъемные резиновые щитки. Движок, коробка и ходовка разрешали машине массой 36 т развивать скорость до 65 км/ч. Припас хода по шоссе до 700 км (с доп топливными бочками). Экипаж танка состоял из 3 человек.

В состав оборудования танка входят радиостанция Р-123. ТПУ, навигационная аппаратура ГПК-59. система ПАЗ, автоматическая система ППО и ТДА.

Модификации Т-64 (объект 432) — базисный вариант. Массовое создание с 1963 по 1969 год. В период с 1977 по 1981 год практически все танки Т-64 прошли полный ремонт, в процессе которого на них устанавливали новые средства связи (радиостанции Р-123М и Р-173). улучшенную эжекционную систему остывания мотора, и как следует, новейшую крышу МТО. систему «Брод», усовершенствованные системы ПАЗ и ППО с системой управления 3ЭЦ-11-2 и устройством радиационной и хим разведки ГО-27, новейшую укладку ЗИП и ОПВТ по типу Т-64А. После полгого ремонта танки ПОЛУЧИЛИ обозначение Т-64Р (объект 432Р).

Т-64А (объект 434, 1968 г.) - 125-мм гладкоствольная пушка Д-81 (2А26), стабилизатор 2Э23, улучшенный оптический дальномер ТПД-2-49. усовершенствованная бронезашита. Массовое создание с 1969 года. С 1971 г. — радиостанция Р-123М; с 1972 г. — зенитный пулемет НСВТ-12.7 «Утес» с удаленным управлением; с 1973 г. — колейный ножевой минный трал КМТ-6 и встроенное оборудование для самоокапывания; с 1974 г. — усилено бронирование башни (комбинированная броня с корундовым наполнителем), система «Брод» для преодоления без подготовки аква препядствий глубиной до 1.8 м, стабилизатор 2Э28М, система дорожной сигнализации; с 1975 т. — пушка 2А46-1 с теплозащитным кожухом ствола, доп топливный бак на 180 л, система «Гора-равнина» для обеспечения работы мотора в критериях высокогорья; с 1979 г. — система пуска дымовых гранат 902А «Туча»; с 1980 т. — бортовые резинотканевые экраны.

Т-64АК (объект 446) — командирский вариант. Радиостанция Р-130М с комбинированным антенным устройством, навигационная аппаратура ТНА-3, перископическая артиллерийская буссоль ПАБ-2АМ и зарядный агрегат АБ-1-П/30М1. Боекомплект уменьшен до 28 выстрелов и 1000 патронов, изъят зенитный пулемет.

Т-64Б (объект 447А, 1967 г.) - комплекс управляемого вооружения 9К112 "Кобра", и СУО 1А33 (лазерный прицел-дальномер 1Г42, баллистический вычислитель 1В517 с сенсорами входной инфы, стабилизатор 2Э26М, блок разрешения выстрела 1Г43 и другие элементы), пушка 2А46-2, боекомплект 36 выстрелов и 1250 патронов к пулемету ПКТ. Массовое создание с 1976 по 1985 год. С 1978 г. — система зашиты от напалма «Сода», система пуска дымовых гранат 902Б «Туча»; с 1980 г. — башня унифицирована с Т-80Б, усиленное бронирование лобового листа корпуса, пушка 2А46М.

Т-64БК (объект 4465) — командирский вариант. Оборудование идентично установленному на Т-64АК.

Т-64Б1 (объект 437А, 1976 г.) - Т-64Б без некоторых частей комплекса управляемого вооружения (станция наведения, управляемые ракеты и др.). Боекомплект 37 выстрелов и 2000 патронов.

Т-64АМ (1983 г.) - модернизированный вариант Т-64А с 6-цилиндровым многотопливным двухтактным турбопоршневым дизельным движком 6ТД мощью 1000 л.с. и усиленной коробкой. Боевая масса 40 т.

Т-64БМ (1983 г.) - Т-64Б с движком 6ТД.

Т-64БШ (1983 г.) - Т-64Б1 с движком 6ТД.

Т-64БВ (1985 г.) - Т-64Б с установленной на башне и корпусе подвесной динамической зашитой из 179 железных контейнеров. На башне установлено 80, на корпусе — 99 контейнеров. Боевая масса 42,4 т. Массовое создание с 1985 по 1987 год.

Т-64БКВ (объект 446БВ) - командирский вариант. Оборудование идентично установленному на Т-64АК.

Т-64БВ1 (1985 г.) - Т-64Б1 с установленной на башне и корпусе подвесной динамической зашитой.

Создание танков Т-64 завершено. Танки Т-64 всех модификаций сначала поступали на вооружение танковых соединений Русской Армии, дислоцировавшихся в Группе русских войск в Германиию Кроме этого они имелись в некоторых соединениях, размешенных в других группах войск в Восточной Европе и на местности Европейской части СССР. Данных о количестве выпушенных машин семейства Т-64 в российскей печати не приводилось. Западные источники докладывают о 8 тыс. выпушенных машин. Согласно данным, заявленным русской стороной на Венских переговорах по ограничению обыденных вооружений в Европе, в 1990 году на этом материке находилось 3977 танков Т-64 всех модификаций. Танки Т-64 на экспорт не поставлялись и в составе Русской Армии в боевых действиях роли не воспринимали.

По состоянию на 1 января 2010 года танки Т-64 имелись на вооружении в Рф (2200, статус не ясен), на Украине (2264, статус не ясен) и в Узбекистане (около 100).

ТАКТИКО-ТЕХНИЧЕСКИЕ Свойства ТАНКА Т-64А (по состоянию на 1980 г.) БОЕВАЯ МАССА, т: 38,5. ЭКИПАЖ, чел,: 3. ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина - 9225, ширина — 3415, высота (по крыше башни) — 2170, клиренс (по главному днищу) — 500. ВООРУЖЕНИЕ: 1 пушка 2А46-1 калибра 125 мм, 1 пулемет ПКТ калибра 7.62 мм, 1 зенитный пулемет НСВТ калибра 12,7 мм, 12 пусковых установок калибра 81 мм для запуска дымовых гранат. БОЕКОМПЛЕКТ: 37 выстрелов, 2000 патронов калибра 7.62 мм, 300 патронов калибра 12,7 мм. МЕХАНИЗМ ЗАРЯЖАНИЯ: гидроэлектромеханический, с неизменным углом заряжания. СТАБИЛИЗАТОР ВООРУЖЕНИЯ: двухплоскостной с независящей стабилизацией в вертикальной плоскости 2Э28М2 ПРИБОРЫ ПРИЦЕЛИВАНИЯ: бинокулярный стереоскопический прицел-дальномер ТПД-2-49, перископический ночной прицел ТПН-1-49-23, перископический прицел зенитyо-пулеметной установки ПЗУ-5. БРОНИРОВАНИЕ, мм: противоснарядное комбинированное. Движок: 5ТДФ, 5-цилиндровый, рядный, горизонтальный, двухтактный, турбопоршневой дизель жидкостного остывания с прямоточной продувкой, поршневым газораспределением, встречнодвижущимися поршнями и обоесторонним отбором мощи; мощность 700 л.с. (515 кВт) при 2800 об./мин. Коробка: планетарная с семью передачами вперед, одной вспять и фрикционным включением, состоящая из 2-ух планетарных бортовых коробок передач с соосными планетарными бортовыми передачами. Ходовка: 6 сдвоенных опорных катков с внутренней амортизацией на борт, четыре одинарных поддерживающих катка с внутренней амортизацией, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска персональная торсионная, гидравлические телескопические рессоры на подвесках 1-, 2- и 6-го опорных катков; в каждой гусенице с РМШ 78 — 79 траков шириной 540 мм, шаг трака 164 мм. СКОРОСТЬ МАКС, км/ч: 60,5. Припас ХОДА, км: 600. ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема. град.- 30; ширина рва, м — 2.85; высота стены, м — 0,8; глубина брода, м — 1,8 (с ОПВТ — 5 м). СРЕДСТВА СВЯЗИ: рааиостаниия Р-123М. переговорное устройство Р-124.

Источник: dogswar.ru
