Малые противолодочные корабли проекта 1241.2 "Молния-2" (СССР)

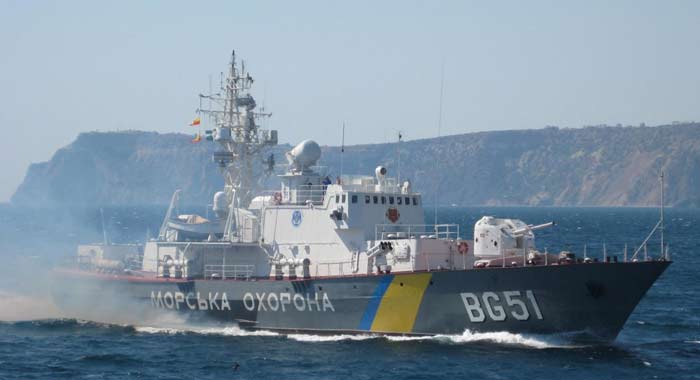

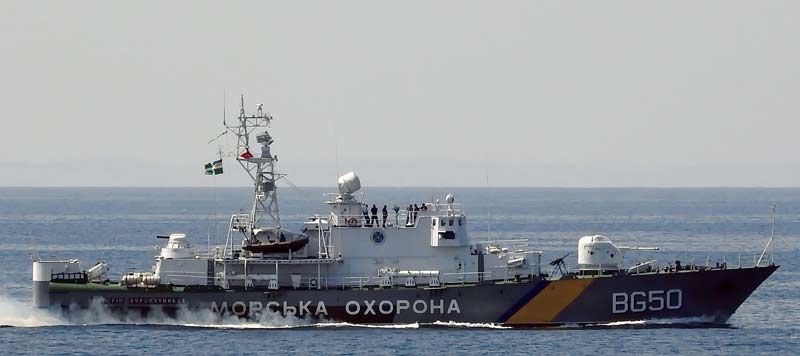

Малые противолодочные корабли проекта 1241.2 "Молния-2" - разрабатывались в ЦМКБ "Алмаз" на базе ракетного катера проекта 1241 "Молния" под управлением головного конструктора Е. И. Юхнина. Корабли данного проекта предназначались для поиска и ликвидирования высокоскоростных подводных лодок противника, охранения боевых кораблей и конвоев в ближней морской зоне закрытых морей (Балтийского и Чёрного). Корабли хоть и имеют водоизмещение наименее 500 тонн но отнесены к 3 рангу и классифицируются как малые противолодочные корабли. Строились корабли на заводе №345 в г. Ярославле. Головной МПК-140 вступил в строй Балтийского флота в 1980 году. Всего выстроено малых противолодочных кораблей для ВМФ и ПСКР КГБ СССР с 1980 г. по 1988 г. - 20 единиц. Корпус корабля металлической, гладкопалубный, с маленький седловатостью и комбинированными обводами. Корабль строился по продольной системе набора и имел верхнюю палубу, носовую и кормовую платформы и 2-ое дно. Объем междудонного места, употреблялся для хранения припасов горючего. Надстройки, внутренние выгородки и часть фундаментов производились из алюминиево-магниевых сплавов (АМГ-5В), для понижения водоизмещения. Рангоут представлен одной мачтой квадратного сечения из легких сплавов. Защита корпуса от коррозии и обрастания обеспечивается расцветкой корпуса и системой автоматической катодной защиты. Для улучшения критерий смыва при радиоактивном инфецировании стык палубы с бортом и верхние части надстроек некординально скруглены. Корабль может употребляться без каких-то ограничений при состоянии моря до 4 баллов и неопасно эксплуатироваться до 7-8 баллов. На кораблях устанавливались системы круглогодичного остывания и кондиционирования воздуха в жилых, служебных помещениях и на боевых постах, что позволяло поддерживать в помещениях кораблей нормальную температуру, влажность, чистоту и сменяемость воздуха. Корабли также оборудованы размагничивающим устройством, системой подогрева помещений и вентиляции, системами аварийного остывания основных движков и подачи забортной воды, всеприменимой системой водяной защиты (УСВЗ), системами хозяйственных паропроводов и системой пресной воды. Непотопляемость корабля обеспечивалась делением корпуса водонепроницаемыми переборками на 9 отсеков: - Шкиперская кладовая, форпик, цепной ящик; - Кубрик №1, боевой пост, цистерна пресной воды; - Кубрик №2, кубрик №3, артпомещение, каюты офицеров, боевые посты, коридор №1, топливные цистерны; - Коридор №2, тамбур, каюты офицеров, кают-компания, боевые посты, отсек ГАК МГ-345, топливные цистерны; - Пост удаленного управления главными механизмами, ПЭЖ, топливная цистерна; - Носовое машинное отделение; - Кормовое машинное отделение; - Столовая личного состава, топливная цистерна; - Отделение вьюшки ГАК МГ-345, румпельное отделение, ахтерпик. По расчётам корабль должен оставаться на плаву при затоплении всех 2-ух смежных отсеков, при всем этом исходная метацентрическая высота и надводный борт сохраняются положительными. Якорное устройство состояло из 2-ух якорей Холла и 2-ух якорных цепей завышенной прочности, с распорками (контрфорсами), цепных стопоров, палубных и якорных клюзов, цепных ящиков под платформой форпика. Якорно-швартовный шпиль размещен в носу и обеспечивал стоянку на якоре и вытравливание якоря и якорной цепи. Управление шпилем выполнялось из ходовой рубки и с местного поста. Спасательные средства включали 1 моторный катер, 4 спасательных плота ПСН-10М (на 10 человек каждый), спасательные круги и личные спасательные жилеты. Силовая установка механическая, двухвальная, дизель-дизельная с 2-мя агрегатами (ДДА) М-507А по 10 000 л.с. каждый, которые работали через суммирующие реверс-редукторы на два бортовых трёхлопастных винта фиксированного шага (ФШ). Агрегат М-507А имел массу до 17 тонн и оснащался 2-мя дизелями М-504Б мощью по 5 000 л. с. каждый и редукторной передачей, обеспечивающую совместную и раздельную работу дизелей. Дизель М-504Б с частотой вращения 2 000 об/мин., ресурсом до первой полной переборки дизеля в 3 500 часов и массой менее 7,5 тонн. Основная передача (суммирующий реверсивный редуктор) может служить до первой полной переборки в 6000 часов. Управление главными движками делается с пульта управления при помощи системы автоматического удаленного управления. Полная маршевая скорость корабля под 2-мя ДДА составляла 28 узлов. Маршевая скорость под 2-мя дизелями М-504Б доходила до 16 узлов. Электроэнергетическая система переменного тока 380 В, 50 Гц получала питание от 1-го дизель-генератора ДГ-200 мощью в 200 кВт и 1-го ДГ-100 мощью в 100 кВт. Рассредотачивание электроэнергии производилось через ГРЩ. Вооружение кораблей проекта 1241.2 "Молния-2" состояло из: - 1 одноствольной 76-мм всеприменимой башенной артустановки АК-176 с длиной ствола 54 калибра. Артустановка располагалась на баке. Башня имеет облегчённый вариант, из алюминиево-магниевого сплава Амr61 шириной 4 мм, с оптекаемыми округленными формами. Темп стрельбы АУ составляет 75 выстрелов с перерывом 30 мин, остывание ствола непрерывное забортной водой, боезапас включает 152 выстрела. Заряжание ствола автоматическое, непрерывное с 2-ух сторон, обойменное. Система подачи состоит из платформы, на которой размещены 2 горизонтальных транспортера с 2 обоймами по 76 выстрелов, 2 цепных элеватора с приемниками и 2 маятника с приводами от общего электродвигателя. Вероятна подача ручным методом. Живучесть ствола составляет 3000 выстрелов. Расчёт включает 2 человека. АУ с помощью удаленного электрического привода ЭСП-221 разворачивается на лево либо на право на угол до 175° от походного положения, а вертикальный угол наведения составляет от -15° до +85°. Исходная скорость снаряда доходит до 980 м/с, а дальность стрельбы по морской либо береговой цели - до 15 км при помощи корабельных средств обнаружения цели и наибольший потолок - до 8 км. АУ имеет массу в 13,1 тонны. Наводка артустановки осуществляется автоматом и полуавтоматически с помощью удаленного управления и в ручную по визирам-дублерам ВД-221, находящимся в самой башенной установке. Для управления стрельбой 76-мм артиллерии устанавливалась СУО совмещённая с РЛС МР-123/176 "Вымпел-А". - 1 шестиствольного 30-мм автомата АК-630М с длинноватой ствола 54 калибра, размещенного на крыше носовой надстройки в кормовой части корабля. Артустановка башенного типа с вращающимся блоком стволов в кожухе с продольно-поршневым затвором, обеспечивающим принудительную досылку выстрела и экстракцию гильзы. Скорострельность установки составляет 4000-5000 выстрелов/мин. Угол вертикального наведения от -12 до +88°, а горизонтального до 180°. Исходная скорость снаряда 960 м/с, дальность стрельбы до 8,1 км. Питание автомата ленточное, лента на 2000 патронов размещена в круглом магазине. Расчёт орудия включает 2 человека. Масса установки составляет 1 918 кг. Автоматы имеют систему удаленного управления от РЛС МР-123/176 "Вымпел-А". - 1 тумбовой счетверённой ПУ МТУ-4УС для ПЗРК "Стрела-3", расположенной в корме меж надстройками. Как головная часть ракеты выйдет из пусковой трубы, под действием пружин раскрываются рули. Потом откидываются стабилизаторы и на удалении 5-6 м от ПУ срабатывает маршевый движок. Сначала работы маршевого мотора под действием сил инерции выключается особый инерционный стопор, который подготавливает взрывное устройство к взведению. На расстоянии 80-250 м от ПУ срабатывает 2-ая ступень предохранения - на сто процентов выгорают пиротехнические предохранители, и заканчивается подготовка взрывного устройства. В полёте головка самонаведения всё время держит под контролем направление на цель: независимо от положения продольной оси ракеты головка смотрит за целью и корректирует курс ракеты до встречи с целью. В случае промаха через 14-17 секунд с момента пуска срабатывает самоликвидатор и ракета уничтожается. Скорость самонаводящейся зенитной ракеты 9К36 составляет 670 м/с, дальность стрельбы от 500 метров до 4,5 км, потолок - от 30 метров до 3 км при скорости цели до 310 м/с. Система управления: пассивная инфракрасная головка самонаведения. Время перевода из походного положения в боевое менее 10 с. Вес (комплекса): 16 кг. - 4 однотрубных 400-мм торпедных аппаратов ОТА-40-204 с удаленным автоматическим устройством АТУ-1 для ввода в торпеды текущего угла, расположенных попарно, побортно под углом к диаметральной плоскости. Трубные аппараты обеспечивали более подходящий локальный климат для самонаводящихся противолодочных торпед СЭТ-40. Торпеда имеет вес БЧ 80 кг, скорость хода 29 узлов, дальность деяния до 8 км и может поражать цели на глубинах до 200 метров. Активно-пассивная акустика самонаведения торпеды в активном режиме имела радиус реагирования по подводной лодке 600-800 метров. - 2 реактивных бомбомётов РБУ-1200 "Смерч" калибра 251,7 мм с 5 направляющими от ПУСБ "Ураган", размещённых побортно у боевой рубки. РБУ-1200 имели стабилизированные на качке пусковые установки. РБУ-1200 получала целеуказание от корабельного ГАК МГК-345 "Бронза". Дальность стрельбы РБУ-1200 составляла от 400 до 1200 метров и изменялась за счет угла возвышения пусковой установки, который мог устанавливаться от 0 до 51 градуса. Горизонтального наведения установки не имели. Движущие устройства - электроприводы. Глубина поражения цели - до 350 метров, а скорость погружения до 6,25 м/с. Вес пусковой установки доходил до 620 кг. - 2 кормовых бомбосбрасывателей и 12 глубинных бомб ББ-1. Общий вес большой глубинной бомбы составлял 165 кг, а вес тротила 135 кг при длине в 712 мм и поперечнике 430 мм. Скорость погружения доходила до 2,5 м/с, а радиус поражения составлял от 8 до 20 метров. Бомба обеспечивала установку глубины взрыва от 10 до 210 метров. - 1 гранатомёта МРГ-1 "Огонёк", созданного для защиты кораблей от нападения боевых подводных пловцов на наружных рейдах, открытых якорных стоянках и пт базирования. Комплекс состоит из многоствольного гранатомета с вертикальным расположением стволов, а так же реактивных фугасных гранат РГ-55М и реактивной сигнальной гранаты ГРС-55, пылающий факел которой служит ориентиром на аква поверхности для ведения прицельной стрельбы фугасными гранатами. Стрельба из гранатомета делается удаленно, с расстояния до 30 м от автономного источника питания, как залпами, так и одиночно. Обслуживается гранатомет МРГ-1 расчетом из 2-ух человек: заряжающий (он же наводчик) и оператор, конкретно осуществляющий стрельбу из гранатомета. При взрыве под водой фугасной гранаты РГ-55М акустической волной поражается пловец в радиусе 16 метров во всем спектре глубин, где может быть его нахождение. В особенности эффективна стрельба залпом по заблаговременно обнаруженной цели. Вес гранатомёта составляет около 60 кг. - 2 пусковых установок выстреливаемых помех (КЛ-101) комплекса помех ПК-16 калибра 82-мм с пакетом из 16 направляющих труб. Предназначен для постановки радиолокационных и термических отвлекающих и дезинформирующих неверных целей для противодействия управляемому оружию с радиолокационными и термическими системами наведения (самонаведения). Снаряды вручную инсталлируются в направляющие пусковой установки и дальше процесс стрельбы идет автоматом либо полуавтоматически. Темп стрельбы составлял 2 залпа/с. при хоть какой данной последовательности снарядов, дальность постановки неверных радиолокационных целей от 500 метров до 3,5 км, а неверных термических целей - от 2 до 3,5 км. Метод ведения огня автоматический, удаленный, залпами, а автоматический, удаленно, одиночными выстрелами. Приведение заряженной установки в боевую готовность делается без выхода личного состава на верхнюю палубу и заключается в установлении на пульте данного режима стрельбы и открывании фронтальной крышки. Боевое сервис заряженной установки делается одним номером. Тип снарядов помех РУММ-82 (ТСП-60). Масса незаряженной ПУ составляла 400 кг. Система управления огнем и контроля всеприменимой 30-мм и 76-мм артиллерии "Вымпел-А" состоит из: - устройства управления артиллерийским огнём (ПУАО) "Вымпел-А" в состав которого входят: центральный автомат стрельбы (счетно-решающий устройство), который на базе поступающих данных от РЛС управления МР-123/176 "Вымпел-А" управляет, 1 установкой 76-мм калибра и 1 установкой 30-мм калибра, сразу выдавая данные для стрельбы с учётом движения собственного корабля, а так же производит ввод корректур при промахах во время стрельбы. - Аппаратура селекции подвижных целей и помехозащиты. Средством целеуказания служит РЛС общего обнаружения МР-220 "Рейд". После получения целеуказания цель автоматом берётся на сопровождение РЛС МР-123/176 "Вымпел-А". РЛС управления стрельбой МР-123/176 "Вымпел-А", создана для управления стрельбой автоматических артустановок (АУ) калибров 30-мм и 76-мм. Станция позволяет аккомпанировать надводные, воздушные и береговые цели и управляет стрельбой 1-го орудия всеприменимого 76-мм калибра и 1 автомата 30-мм калибра. РЛС дециметрового спектра волн, автоматом аккомпанирует воздушные цели при скорости до 600 м/с на дальности до 40 км и при наличии помех на дальности до 30 км, а надводные цели типа торпедного катера до 4 км. Корабли оснащались РЛС общего обнаружения МР-220 "Рейд", РЛС навигации "Кивач-1", РЛС РЭБ "Вымпел-Р2", аппаратурой госопознавания "Нихром", ГАК МГК-345 "Бронза", инфракрасной аппаратурой ночного видения «Хмель-2», радиопеленгатором АРП-50Р. РЛС общего обнаружения МР-220 "Рейд", создана для обнаружения воздушных, надводных и береговых целей, а так же выдачи целеуказания артиллерийскому оружию. Станция дециметрового спектра волн работала в активном и пассивном режимах. Антенный пост расположенный на верху фок-мачты, обеспечивал режимы активного обнаружения целей ("А"), пассивного обнаружения целей ("П"). РЛС всепогодная и может эксплуатироваться в разных погодных зонах. РЛС навигации "Кивач-1" 3 - сантиметрового спектра волн предназначалась для освещения навигационной обстановки и решения навигационных задач. Станция радиального обзора имела импульсную мощность излучения 7 кВт. Набор станции включал: антенно-поворотное устройство-прибор А, индикатор-прибор И; приемопередатчик-прибор П; статический преобразователь напряжения бортсети-прибор С; выпрямитель бортсети-прибор В. Ширина диаграммы направленности антенны в горизонтальной плоскости составляла 1,7°, а в вертикальной плоскости 20-25°. Поперечник экрана электронно-лучевой трубки 180 мм, а шкалы дальности имели деления меток недвижных кругов дальности 0,4/0,2; 0,8/0,2; 1,6/0,4; 4/1; 16/4; 24/4 мили соответственно. Продолжительность зондирующего импульса на шкалах дальности 0,4 мили составляла 0,1 мкс. Дальность обнаружения рейдового тральщика при высоте установки антенны 10 м над уровнем моря составляла около 8 миль, а средний морской буй обычно находится на расстоянии 1,8 мили. Мертвая зона обычно не превосходит 30 м. РЛС радиоэлектронной борьбы (РЭБ) "Вымпел-Р2", создана для обнаружения излучения работающих корабельных и самолётных РЛС, а так же головок самонаведения ракет (ГСН) и сотворения для них активных помех. Комплекс имеет 2 антенных поста обнаружения излучения, размещённых побортно на срезах крыльев ходового мостика и 2 антенных постов активного противодействия, расположенных побортно на мачте. Комплекс РЭБ обеспечивает: - автоматическую разведку и идентификацию излучений РЛС разного типа; - автоматическое создание активных помех и управление постановкой пассивных помех; - решение задач РЭБ, скоординированное с решением задач огневых средств ПВО и ПРО надводного корабля. Комплекс имеет открытую структуру, что позволяет обеспечить последующую модификацию применительно к составу радиоэлектронного вооружения и размещения на надводном корабле. С целью увеличения продуктивности защиты корабля от противокорабельных ракет (ПКР) вместе с комплексом РЭБ на корабле устанавливались побортно 2 комплекса постановки пассивных помех ПК-16 в кормовом секторе. Система муниципального опознавания представлена 2-мя РАС - запросчиком "Никель" и ответчиком "Хром". РАС "Нихром" позволяет проводить опознавание надводных и воздушных целей для определения их принадлежности к своим вооруженным силам. Антенны размещены на мачте. ГАК МГК-345 "Бронза" имела одну опускаемую антенну расположенную в подъёмно-опускном устройстве (ПОУ), которая находилась в кормовой надстройке и работала лишь на стопе и одну антенну расположенную в подкильном обтекателе. Опускаемая антенна работала в режимах эхо и шумопеленгования и имела наивысшую глубину погружения до 200 метров. ГАК обладал помехоустойчивостью и предназначался для обнаружения подводных лодок, торпед и морских якорных мин. Инфракрасная аппаратура ночного видения «Хмель-2» позволяла производить сокрытую связь в черное время суток, при полном затемнении кораблей, также следить и пеленговать инфракрасные огни. Время непрерывной работы устройства составляло 20 часов, дальность пеленгования - до 3,7 км, а определение дистанции - до 750 метров. Система работала от сети неизменного тока 27 В. Радиопеленгатор АРП-50Р предназначался для определения места по радиомаякам в тёмное время суток и при нехороший видимости. Антенна (рамка) радиопеленгатора располагалась на мачте. Пеленгатор работал в спектре длинноватых и средних волн. Тактико-технические данные проект 1241.2 Экипаж: 36 человек (5 офицеров) Водоизмещение:  стандартное 450 тонн, полное 495 тонн Длина большая: 57,6 метра Длина по КВЛ: 50,2 метра Ширина большая: 10,4 метра Высота борта в носу: 7 метров Высота борта на миделе: 5,7 метра Высота борта в корме: 5,2 метра Осадка по корпусу: 2,6 метра Осадка с обтекателем: 4 метра Силовая установка: 2 ДДА М-507А по 10 000 л.с., 2 винта ФШ, 2 руля Электроэнергетическая система: 1 ДГ-200 на 200 кВт, 1 ДГ-100 на 100 кВт, 380 В, 50 Гц Скорость хода:  полная 28 узлов, финансовая 14 узлов Дальность плавания: 2000 миль при 14 узлах Мореходность: до 4 баллов по применению орудия Автономность: 9 суток Вооружение:  . артиллерийское: - 1х1 76-мм автомат АК-176М - 1х6 30-мм автомат АК-630М от РЛС МР-123/176 "Вымпел-А" зенитно-ракетное: 1х4 ПУ МТУ-4УС ПЗРК "Стрела-3", 16 ЗУР 9М36 торпедное: 4х1 400-мм ТА ОТА-40-204 с устройством АТУ-1 противолодочное: - 2х5 бомбомёта РБУ-1200 "Смерч" от ПУСБ "Ураган", - 2 кормовых бомбосбрасывателя минное: может нести мины вперегруз на верхней палубе противодиверсионное: 1х7 гранатомёт МРГ-1 "Огонёк" гидроакустическое: 1 ГАК МГК-345 "Бронза" радиоэлектронной борьбы: - 2 ПУ КЛ-101 постановки пассивных помех ПК-16, - 1 РЛС РЭБ "Вымпел-Р2" радиотехническое: 1 РЛС МР-220 "Рейд", аппаратура "Хмель-2", аппаратура госопознавания "Нихром". навигационное:  1 НРЛС "Кивач-1", 1 гирокомпас "Курс-5", лаг МГЛ-50, эхолот НЭЛ-5, радиопеленгатор РП-50Р хим: 1 устройство хим разведки ВПХР, дозиметры ДП-62, противогазы ИП-46
