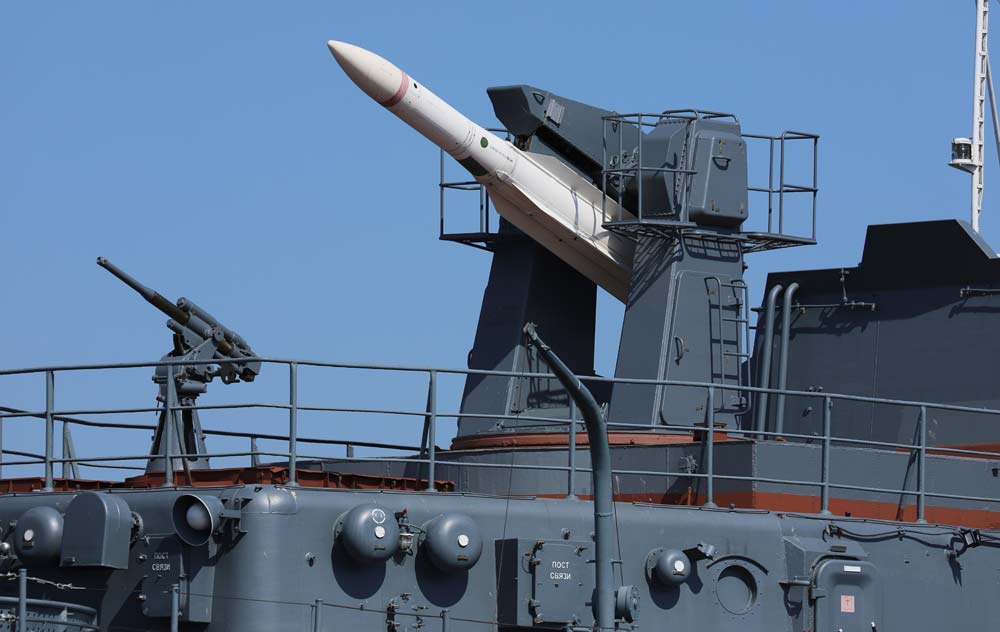

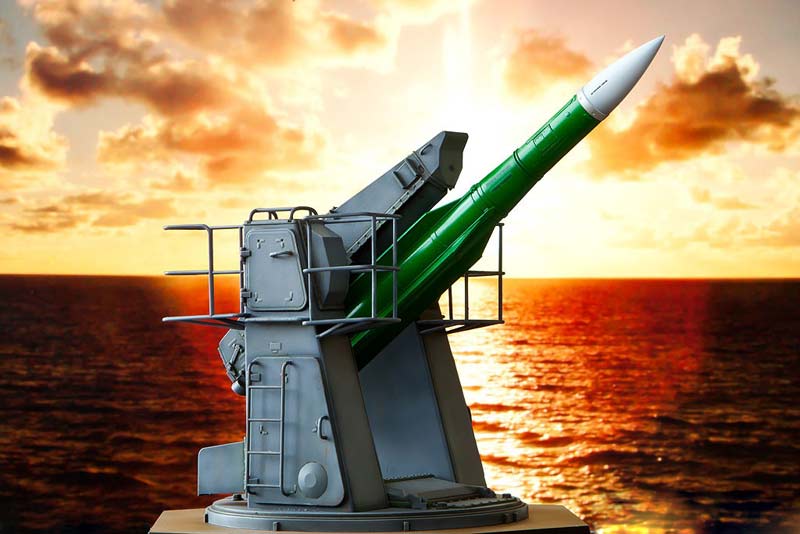

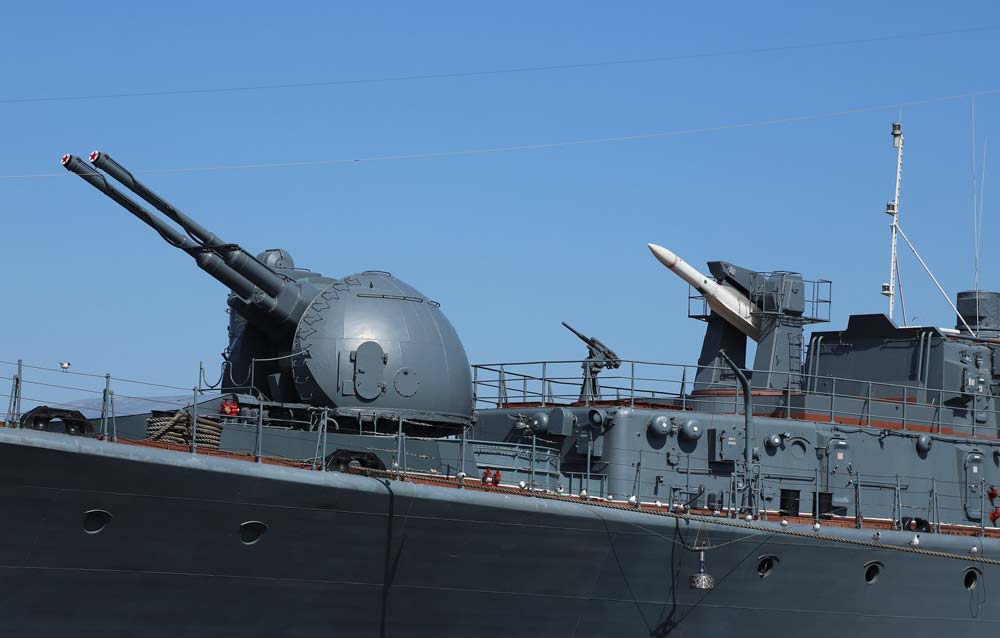

Корабельный зенитный ракетный комплекс М-22 «Ураган» (СССР)

Сразу с корабельными зенитными ракетными комплексами (ЗРК) коллективной обороны, которые должны были «закрыть» небо на далеких подступах к отрядам боевых кораблей, одиночным боевым кораблям и конвоям судов, имелась настоятельная необходимость в обеспечении ПВО отдельных кораблей и отрядов боевых кораблей и конвоев судов на наименьших дальностях. Зенитные ракетные комплексы большой дальности для этих целей были сверхизбыточны, да к тому же лишний расход ракет приводил к тому, что на большенном удалении от корабля сбивать вражеские воздушные суда - носители авиационных средств поражения было уже нечем. В итоге было принято принципное решение о разработке нынешнего, высокоэффективного корабельного ЗРК наименьшей, а конкретно средней дальности, способного не только лишь обеспечивать всенаправленную персональную и коллективную оборону корабля-носителя, отрядов боевых кораблей и конвоев судов, но также имеющего возможность обеспечивать по мере надобности защиту протяженных участков побережья на приморских направлениях (в данном случае комплекс мог устанавливаться конкретно на побережье). Таким комплексом стал ЗРК типа М-22 «Ураган», в экспортном варианте получивший обозначение «Штиль», а в системе систематизации НАТО - SA-N-7 Gadfly. Командование Военно-морского флота СССР выступило с инициативой о начале разработки многообещающего корабельного ЗРК средней дальности еще в 1969 г, при этом вначале речь шла о вероятной унификации нового флотского комплекса ПВО с армейским зенитным ракетным комплексом «Куб». Но, так как ко времени конкретного начала работ над новым корабельным ЗРК командование армейской ПВО уже пришло к решению о необходимости сотворения нового, более действенного и владеющего более высочайшим потенциалом ЗРК, в конечном итоге было решено и многообещающий флотский комплекс ПВО унифицировать с новым армейским ЗРК. В конечном итоге конкретная работа над комплексом была начата по совместному Постановлению ЦК КПСС и СМ СССР от 13 января 1972 г Данным документом также задавалась разработка и армейского ЗРК 9К37 «Бук». Комплекс так же, как и С-300Ф «Форт» создавался в унификации с сухопутным средством противовоздушной обороны - зенитным ракетным комплексом средней дальности семейства «Бук», включая общие зенитную управляемую ракету (ЗУР) и ряд конструктивных частей. Разработка многоканального корабельного ЗРК средней - до 25 км - дальности М-22 «Ураган» («Штиль»), созданного для всенаправленной коллективной обороны соединений кораблей и конвоев судов и для всенаправленной персональной защиты кораблей-носителей комплекса от атак противокорабельных ракет, самолетов, вертолетов, катеров и кораблей, осуществлялась спецами входившего тогда в состав Министерства судостроительной индустрии (МСП) Всесоюзного научно-исследовательского института радиоэлектроники (ВНИИРЭ). Предприятие выступало основным исполнителем и системным интегратором по данной программке, в какой не считая него учавствовали ряд других компаний и организаций оборонно-промышленного комплекса Русского Союза, осуществлявших разработку и серийный выпуск отдельных частей нового ЗРК корабельного базирования. Основным конструктором комплекса был назначен узнаваемый спец в области радиолокации и разработок корабельных зенитных ракетных комплексов, кандидат технических наук Геннадий Никитович Волгин (20.01.1934, пос. Усть-Ижора, Колпинский район. Ленинградская обл. - 11.08.1986, Москва), который ранее являлся заместителем головного конструктора первого российского корабельного зенитного ракетного комплекса М-1 «Волна» и основным конструктором корабельного зенитного ракетного комплекса М-11 «Шторм». Не считая того, Геннадий Никитович являлся в свое время и основным конструктором противолодочного ракетного комплекса «Метель». В состав зенитного ракетного комплекса М-22 «Ураган» вошли: - система управления режимами боевого внедрения (стрельбы) и функционирования всех составных частей комплекса (3Р90 «Орех») с антенными постами радиолокационных прожекторов подсвети целей (МР90); - палубные наводимые пусковые установки с системами хранения, подачи и перезаряжания зенитных управляемых ракет (3С90); - зенитные управляемые ракеты (в базисном варианте - семейства 9М38); - набор береговых средств технического обслуживания всех составных частей комплекса. Отличительной особенностью нового комплекса М-22 «Ураган» был должен стать составной принцип его построения, что позволяло достигнуть нахождения на корабле-носителе требуемого количества каналов наведения - до 12 каналов - и повысить боевую живучесть комплекса, также обеспечить простоту его эксплуатации. Одним из основных параметров структуры комплекса стала фактически полная неуязвимость всех его главных систем. Во время боя отсеки с аппаратурой управления могут даже пылать, подвергаться механическим повреждениям - попаданиям осколков ракет и снарядов, отчасти затапливаться, но при всем этом ЗРК будет продолжать работать». Высочайший боевой потенциал нового зенитного ракетного комплекса корабельного базирования, прибыльно отличавшегося от предшественников и имеющихся тогда аналогов, обеспечила и нынешняя система управления огнем (СУО) 3Р90 «Орех», в какой был реализован принцип полуактивного наведения: личные средства обнаружения в составе комплекса отсутствовали, а первичная информация об атакующих воздушных целях поступала от общекорабельной радиолокационной станции (РЛС) обнаружения воздушных и надводных целей, тогда как наведение ракет на цель производилось при помощи разработанных специально для нового корабельного ЗРК радиолокационных прожекторов подсвета цели (количество прожекторов обеспечивало число каналов комплекса). При всем этом радиолокационные прожекторы не обеспечивали инфы о текущих параметрах цели и ЗУР, но зато удалось понизить их размеры и массу, что позволило располагать их на надстройках корабля таким образом, чтоб обеспечивать возможность наибольшего одновременного их использования в любом направлении. В состав системы управления огнем также были включены оптико-электронные визиры, цифровой вычислительный комплекс и подсистема управления и отображения инфы с надлежащими устройствами. В итоге внедрения таковой системы управления огнем создателю удалось уменьшить время реакции комплекса от обнаружения неприятельской цели до схода ракеты с пусковой установки всего до 6 секунд. Доп возможностью системы управления огнем комплекса стала возможность управлять боевой работой артиллерии корабля-носителя. Ах так описывается работа системы управления комплекса М-22 «Ураган»: «Корабельная система управления 3Р90 работала от установленной на грот-мачте РЛС общего обнаружения МР-700 («Фрегат-М»). Координаты всех найденных целей поступали в центральный пост на устройство ОИ-5Ц (размножитель воздушной инфы). Прожекторы радиолокационного подсвечивания целей (ОП-3), два экстраполятора целей (ОИ-14), устройство рассредотачивания целей (ОК-10ВП), телевизиры (ОТ-10), устройство управления огнем (ОК-10) и другие -вот достаточно непростая цепь передачи первичной радиолокационной инфы фактически к ракете. На теоретическом уровне станция управления способна была обеспечить сопровождение 24 целей и обстрел 19 (при наличии на корабле соответственного числа телеоптических визиров и прожекторов подсветки), но на практике эти числа составляли 12 и 6 целей соответственно. .. В процессе боя комплекс может работать в автономном режиме либо с централизованным управлением от общекорабельных систем управления ПВО». Но при таком построении системы управления и наведения запуск ракеты был вероятен только после захвата цели головкой самонаведения (ГСН) ракеты, что определило применение в базисном варианте зенитного ракетного комплекса М-22 «Ураган» однобалочной пусковой установки (ПУ) типа МС-196 (потом - 3С90), с нижней подвеской ракеты. В свою очередь боезапас ЗУР был расположен в подпалубном погребе и включал 24 зенитные управляемые ракеты на одну пусковую установку. Пусковая установка обеспечивала стрельбу с интервалами меж запусками ракет 12 секунд, а время готовности комплекса из прохладного состояния - менее 3 минут. Время на подготовку запуска ракеты от момента обнаружения цели занимает всего 16 секунд. Обслуживают весь ЗРК, зависимо от его модификации, до 2-ух 10-ов человек, которые в главном только держут под контролем работу систем. Обычной для всех кнопки «Пуск» на пульте командного устройства «Штиля» нет Человек только докладывает вычислительной машине о необходимости запуска, может сказать, сколько ракет выпустить по цели, а остальное - расчет курса цели, ее линии движения и времени подлета к точке поражения ЭВМ берет на себя, так же, как и следующее ликвидирование атакующей корабли ракеты либо самолета. При всем этом она выслеживает сразу до 12 целей и производит запуски ракет с интервалом от 3 до 12 секунд, зависимо от боевой задачки и модификации комплекса. Следует добавить, что дополнительно комплекс М-22 «Ураган» может оснащаться интегрированной системой телевизионно-оптических визиров с заказываемым количеством каналов. Не считая того, в состав аппаратуры комплекса заходит многоканальный тренажер для воплощения обучения и увеличения квалификации операторов из состава боевого расчета зенитного ракетного комплекса и система регистрации характеристик работы комплекса. Зенитный ракетный комплекс М-22 «Ураган» проходил муниципальные тесты в период с 1976-го по 1982-й годы, а в качестве носителя употреблялся переоборудованный большой противолодочный корабль (ВПК) «Проворный» (в составе Краснознаменного Черноморского флота с 24 декабря 1964 г.) проекта 61, снаряженный как пусковой установкой нового зенитного ракетного комплекса, так и новейшей радиолокационной станцией типа «Фрегат». При этом корабль прибыл после переоборудования в Севастополь в ноябре 1976 г., но реально тесты нового ЗРК на нем начались исключительно в 1978 г. Проект переоборудования корабля для испытаний нового комплекса орудия был разработан Северным проектно-конструкторским бюро (г. Ленинград) в 1973-1974 гг. и получил шифр проект 61Э, где литера «Э» - от слова «экспериментальный», что не нужно путать с таковой же литерой от слова «экспортный» для кораблей, поставлявшихся в забугорные страны по полосы военно-технического сотрудничества. Согласно данному проекту, в период 1974-76 гг на заводе имени 61 коммунара в Николаеве с корабля демонтировали все оборудование стоявшего на нем ЗРК М-1 «Волна», а на месте кормового комплекса к концу 1975 г был установлен опытнейший эталон зенитного ракетного комплекса М-22 «Ураган» (вначале проектом предусматривалась установка 2-ух носовых и кормовой пусковых установок 3С90, корабельной системы управления 3Р90 с шестью радиолокационными прожекторами). Не считая того, решетчатая грот-мачта корабля была заменена новейшей башнеподобной с антенным постом РЛС МР-700 «Фрегат-М», а антенный пост РЛС МР-310 «Ангара-А» был перенесен на место носовой антенны станции наведения ракет «Ятаган» (ЗРК М-1 «Волна») над ходовой рубкой. Броско, что потом намечалось модернизировать под новый зенитный ракетный комплекс как минимум четыре-пять БПК данного проекта (в носу устанавливались две пусковые установки, а в корме - одна), но в итоге от этих планов отказались, решив строить новые боевые корабли, а не чинить старенькие, даже с учетом того, что их боевой потенциал в итоге мог значительно возрасти (рассматривалась возможность вооружения новыми ЗРК огромных противолодочных кораблей проекта 1134Б, но она также осталась нереализованной). Сам же большой противолодочный корабль «Проворный» после окончания программки испытаний нового ЗРК в 1981 г сделал переход на Северный флот В 1987 г он был поставлен на полный ремонт, но в итоге распада страны и обвального сокращения финансирования МО РФ из ремонта он так и не вышел, в 1990 г. его списали, а в 1993 г. - пустили «на иголки». В общей трудности за время испытаний и следующей службы экипаж корабля выполнил 137 пусков ракет 9М38. Необходимо подчеркнуть, что в процессе испытаний комплекса М-22 «Ураган» создателю пришлось решать ряд суровых заморочек, в том числе появившихся в итоге избранной строительной схемы построения всего комплекса. А именно, из-за оснащения М-22 «Ураган» облегченными радиолокационными прожекторами появилась некая специфичность ввода из корабельной аппаратуры на борт ЗУР начальных данных для захвата цели ГСН в полете. После нескольких неудачных пусков изучили нрав излучения радиопрожекторов при помощи установленного на берегу фургона с «препарированной» ГСН ракеты. Потом фургон расположили на борту «Проворного» для анализа отраженного от цели сигнала. В процессе испытаний улучшили сигнал подсветки, доработали аппаратуру связи корабельной и бортовой аппаратуры, ввели особые методы запуска по надводным целям, ЭПО которых на несколько порядков превосходила этот показатель у КР. В процессе испытаний высочайшие способности нового комплекса по поражению малоразмерных воздушных целей проявились полностью. А именно, по рассказам участников испытаний, во время 1-го из испытательных пусков ЗУР поразила даже запущенную из РБУ-6000 реактивную глубинную бомбу РГБ-60, ЭПР которой в 5-6 раз меньше, чем у ПКР «Harpoon». Тот, кто знает, что собой представляет реактивная глубинная бомба, - усвоит, как высочайший потенциал был заложен русскими конструкторами в новый корабельный зенитный ракетный комплекс в целом и в саму зенитную управляемую ракету. Корабельный зенитный ракетный комплекс М-22 «Ураган» был принят на вооружение Военно-морского флота СССР исключительно в 1983 г, при этом тогда - уже с доделанной зенитной управляемой ракетой типа 3М38М1. М-22 «Ураган» («Штиль») можно было устанавливать на боевых надводных кораблях всех классов и типов водоизмещением более 1500 тонн. Но по ряду обстоятельств, в большей степени из-за последовавшего скоро распада страны, «эксклюзивными» носителями нового зенитного ракетного комплекса на длительное время стали эсминцы типа «Современный» (проект 956 и его модификации), включая поставленные для Военно-морских сил Народно-освободительной армии Китая два корабля проекта 956Э (на поставленных потом китайским ВМС 2-ух эсминцах проекта 956ЭМ был установлен уже модернизированный комплекс «Штиль-1»). При всем этом в ряде источников указывается, что начиная с 14-го по счету эсминца проекта 956 на корабли устанавливался измененный комплекс «Ураган-Торнадо», но данная информация официально ни создателями, ни эксплуатантом не доказана. В корабельном зенитном ракетном комплексе М-22 «Ураган» употребляется скоростная самонаводящаяся зенитная управляемая ракета, отличающаяся высочайшими летно-техническими чертами. Сначало в состав комплекса «Ураган» была включена ЗУР типа 9М38, но потом комплексы семейства М-22 «Ураган» / «Штиль» получили возможность использовать новейшую, модернизированную ЗУР типа 9М38М1, с которой новый ЗРК, фактически, и был принят на вооружение в 1983 г. Используемая в зенитном ракетном комплексе типа «Ураган» («Штиль») базисного варианта ракета - одноступенчатая, твердотопливная, с двухрежимным твердотопливным ракетным движком (РДТТ; общее время работы - около 15 секунд), также турбогенератором и газовыми приводами, работающими на жарком газе. Конструктивно ракета выполнена по обычной аэродинамической схеме с Х-образным размещением крыльев малого удлинения. В фронтальной части ракеты поочередно располагались ПА ГСН 9350, автопилот и БЧ с радиовзрывателем и предохранительно-исполнительным механизмом. Для уменьшения «разброса центровки» в полете камеру сжигания РДТТ 9Д151 расположили среди ракеты. Вокруг удлиненного газохода соплового блока размещались элементы управляющего привода и турбогенератор. Ракета не имеет отделяющихся в полете частей и комплектуется полуактивной радиолокационной головкой самонаведения (РЛГСН). Боевая часть (БЧ) ракеты - осколочно-фугасная массой 70 кг (разрывной заряд в 34 кг консистенции тротила и гексогена) с активно-импульсным радиовзрывателем для поражения воздушных целей и контактным взрывателем для поражения надводных целей. Радиус зоны поражения целей - 17 м. Наведение ракеты на цель - по способу пропорциональной навигации, с внедрением сигналов полуактивной РЛГСН, имеющей в собственном составе бортовой вычислитель. На каждую цель может наводиться сразу до 3-х ракет. При всем этом с целью наибольшего использования способностей ракеты и расширения зоны поражения комплекса употребляется доп информация, передаваемая на борт ракеты по полосы радиокоррекции. Для приема сигналов радиокоррекции полета в ракете имеется особый канал приема и обработки получаемой инфы. Длина ракеты - 5550 мм, масса ракеты - 690 кг. Ракета способна маневрировать с перегрузкой, по различным данным, от 19g до 20g, а ее наибольшая скорость полета добивается 1200 м/с. Ракета поставляется с предприятия-производителя на арсенал флота в стеклопластиковом транспортном контейнере, стопроцентно готовая к боевому применению без проверок бортовой аппаратуры, и не просит регламентных работ в течение долгого срока эксплуатации во всех погодных зонах. Создателем зенитной управляемой ракеты семейства 9М38, унифицированной с ЗУР армейского варианта комплекса (ЗРК «Бук»), стало Свердловское машиностроительное конструкторское бюро «Новатор». В базисном варианте комплекса использовалась палубная наводимая пусковая установка 3С90 - станкового типа с одной пусковой опорой и нижней подвеской зенитной управляемой ракеты, обеспечивающая темп схода ракет 12 секунд. Однобалочный тип пусковой установки комплекса М-22 «Ураган» был избран компанией-разработчиком по результатам подготовительной проработки, в процессе которой было определено, что пусковая установка такового типа за счет неоднократного понижения момента инерции в сопоставлении с классической двухбалочной обеспечивает резвый разгон и энергичное торможение при разворотах из положения заряжания в направлении цели. При всем этом скорострельность однобалочной 3С90 составляла 5 ракет за минуту - на 25% выше, чем у разработки ленинградского КБ «Арсенал» им М. В. Фрунзе двухбалочной установки ЗиФ-101 комплекса "Волна". Пусковая установка под палубу не убиралась, но там располагался боезапас - в устройстве хранения барабанного типа с 2-мя концентрическими рядами (барабанами) вертикально расположенных направляющих, рассчитанных на 24 ракеты (16 ракет - в первом барабане, 8 ракет - во 2-м). В процессе перезарядки пусковой установки устройство подачи и лючок для подъема ракет, проворачиваясь относительно вертикальной оси, передвигались от внутреннего к наружному барабану. Для загрузки боекомплекта корабельного ЗРК типа «Ураган» («Штиль») было создано особое заряжающее устройство ЗИ-90. Личная масса пусковой установки, без зенитных управляемых ракет, составляла 30 тонн, размеры погреба - 5,2 х 5,2 х 7,42 м (последнее - глубина погреба). Тактико-технические свойства М-22 «Ураган» («Штиль») Масса ракеты, кг  690 Масса боевой части, кг  70 Радиус зоны поражения боевой части, м  17 Длина ракеты, мм  5500 Поперечник корпуса ракеты, мм  400 Размах рулей, мм  860 Зона дальностей деяния (зона поражения), км: - по самолетам на высотах более 1000 м - 3,5-25 - по самолетам на высотах наименее 1000 м - 3,5-18 - по противокорабельным крылатым ракетам (высоты наименее 25 м) - 3,5-12 Зона высот полета целей, м - самолетов  15-15000 - противокорабельных ракет  10-10000 Число сразу обстреливаемых целей (зависимо от комплектации комплекса на корабле-носителе), ед. до 12 Зона пеленгов обстреливаемых целей, град.  до 360 Зона углов места обстреливаемых целей без учета зоны действияобщекорабельной РЛС, град. 0-70 Наибольшая скорость полета обстреливаемых целей (зависимо от высоты полета целей), м/с: - самолетов  420-830 - противокорабельных ракет  330-830 Наибольшие курсовые характеристики полета целей, км: - самолетов  18 - противокорабельных ракет  6 Средняя скорость полета зенитной управляемой ракеты, м/с 1000 Боекомплект, ракет  24-96 Время приведения комплекса в боевую готовность из «холодного» состояния, мин. менее 3 мин Время реакции в режиме дежурства, с 16-19 Возможность поражения двухракетным залпом (с учетом надежности): - самолета  0,81-0,96 - противокорабельной крылатой ракеты  0,43-0,86
